Διαφορά μεταξύ των τριών τύπων βαλβίδων 5/3Ηλεκτρομαγνητικές βαλβίδες

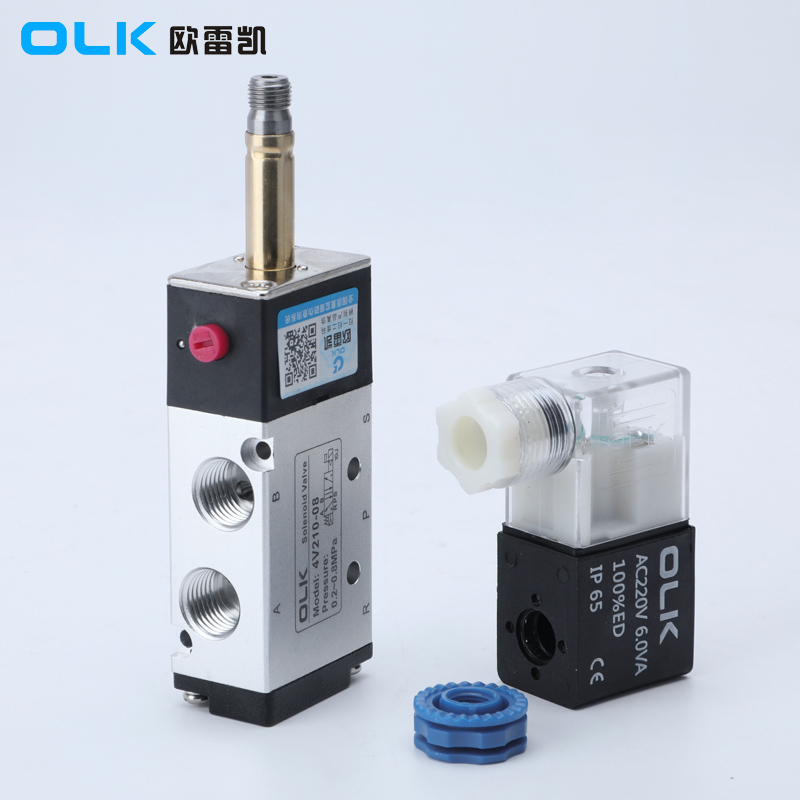

Κατά την παραγγελία 5/3سیلندر سری SU , εκτός από τον μονό και τον διπλό ηλεκτρικό έλεγχο, υπάρχουν τρεις διαμορφώσεις: C (διπλή ηλεκτρομαγνητική βαλβίδα κλειστό κέντρο 5/3 κατευθύνσεων), E (κέντρο εξάτμισης διπλής ηλεκτρομαγνητικής βαλβίδας 5/3 κατευθύνσεων) και P (κέντρο πίεσης διπλής ηλεκτρομαγνητικής βαλβίδας 5/3 κατευθύνσεων).

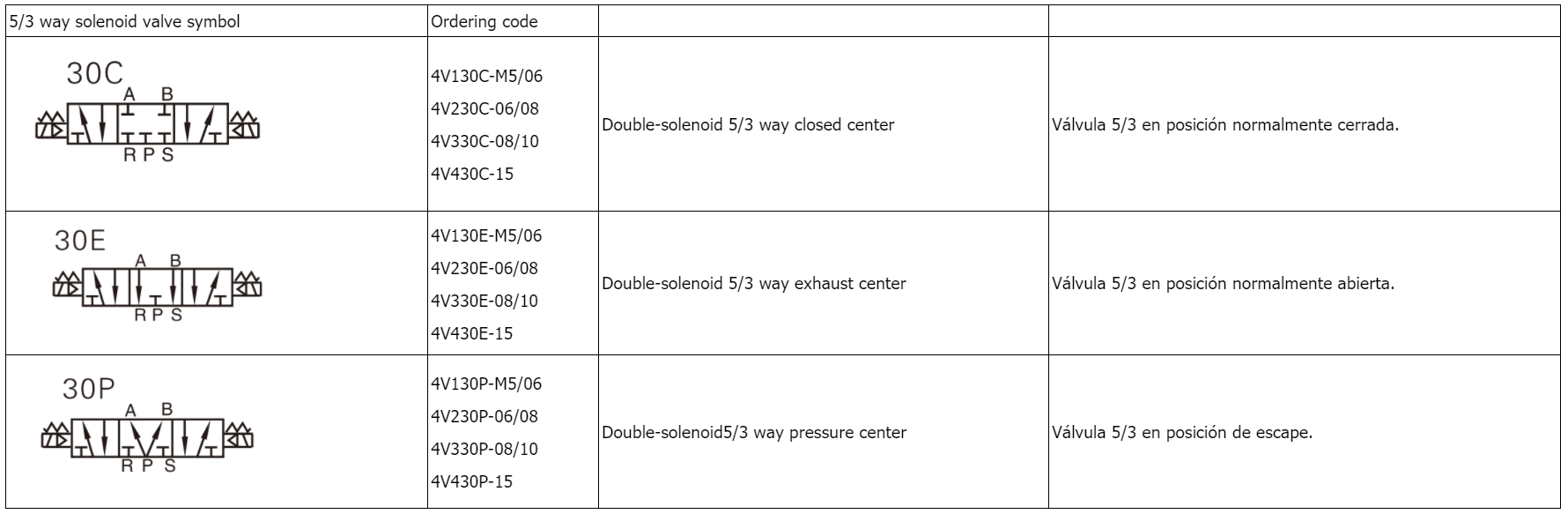

| 5/3 τρόποηλεκτρομαγνητική βαλβίδασύμβολο | Κωδικός παραγγελίας |
|
|
 |

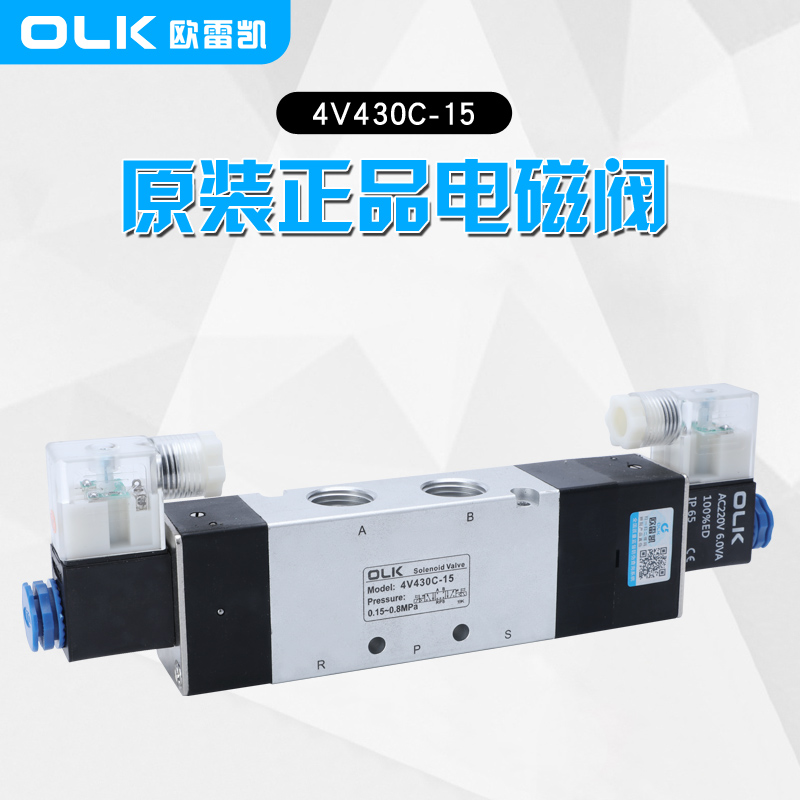

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Διπλή ηλεκτρομαγνητική βαλβίδα 5/3 κατευθύνσεων κλειστό κέντρο |
Βαλβίδα 5/3 σε κανονικά κλειστή θέση. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Διπλή ηλεκτρομαγνητική βαλβίδα 5/3 κατευθύνσεων κέντρο εξάτμισης |
Βαλβίδα 5/3 σε κανονικά ανοιχτή θέση. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Κέντρο πίεσης διπλής ηλεκτρομαγνητικής βαλβίδας 5/3 κατευθύνσεων |
Βαλβίδα 5/3 στη θέση εξαγωγής. |
Πίεση στη Θύρα P (Πίεση τροφοδοσίας):
Αυτό αναφέρεται στην πίεση στη θύρα εισόδου της ηλεκτρομαγνητικής βαλβίδας (συνήθως φέρει την ένδειξη P). Αυτή η πίεση είναι η κινητήρια δύναμη για τον έλεγχο της ροής του υγρού όταν ανοίγει ή κλείνει η βαλβίδα.
Στη διαμόρφωση του κέντρου πίεσης, η πίεση στη θύρα εισόδου (P) είναι υψηλότερη από ό,τι σε άλλες θύρες (όπως A ή B) και το σύστημα ελέγχου κατευθύνει αυτήν την πίεση στο κατάλληλο κανάλι.
Εξάτμιση μεσαίας θέσης:
Αυτό περιγράφει την κατάσταση τουηλεκτρομαγνητική βαλβίδαόταν βρίσκεται στη μεσαία θέση. Για ηλεκτρομαγνητικές βαλβίδες τριών θέσεων, όταν το καρούλι βρίσκεται στη μεσαία θέση, όλες οι θύρες (όπως P, A και B) μπορεί να είναι διασυνδεδεμένες ή συγκεκριμένες θύρες μπορεί να σχηματίζουν μια διαδρομή διαρροής.
Σε μια τυπική διαμόρφωση εξάτμισης μεσαίας θέσης, η πίεση από τις θύρες Α ή Β μπορεί να επιστρέψει στη θύρα εξάτμισης (συνήθως με την ένδειξη R ή T), απελευθερώνοντας την πίεση. Αυτός ο σχεδιασμός χρησιμοποιείται σε ορισμένες εφαρμογές για την πρόληψη της υπερβολικής συσσώρευσης πίεσης στο σύστημα όταν δεν υπάρχει σήμα ελέγχου.
Κλειστό κέντρο:
Στη διαμόρφωση κλειστού κέντρου, όλες οι θύρες της ηλεκτρομαγνητικής βαλβίδας σφραγίζονται όταν βρίσκονται στη μεσαία θέση, πράγμα που σημαίνει ότι δεν μπορεί να ρέει υγρό μέσα από καμία θύρα.
Αυτός ο σχεδιασμός χρησιμοποιείται συνήθως σε καταστάσεις όπου είναι απαραίτητο να διατηρηθεί η πίεση ή να αποτραπεί η ανεπιθύμητη ροή υγρού όταν το σύστημα βρίσκεται στη μεσαία θέση.
Περίληψη:
Κέντρο πίεσης: Αναφέρεται στην πίεση που εφαρμόζεται στοηλεκτρομαγνητική βαλβίδαείσοδος.
Κέντρο εξάτμισης: Περιγράφει μια κατάσταση όπου το υγρό μπορεί να εξαντληθεί από μία ή περισσότερες θύρες στη μεσαία θέση.
Κλειστό κέντρο: Περιγράφει μια κατάσταση όπου όλες οι θύρες είναι σφραγισμένες, εμποδίζοντας τη ροή υγρού στη μεσαία θέση.
Πλεονεκτήματα μιας ηλεκτρομαγνητικής βαλβίδας 5/3 σε σύγκριση με μια ηλεκτρομαγνητική βαλβίδα 5/2:
Πολλαπλές επιλογές μεσαίας θέσης:
Μια ηλεκτρομαγνητική βαλβίδα 5/3 έχει τρεις θέσεις εργασίας, με τη μεσαία θέση να διαμορφώνεται σε διαφορετικές καταστάσεις (όπως πίεση, εξάτμιση ή κλειστή).
Αυτή η ευελιξία επιτρέπει τη διατήρηση της πίεσης, την πίεση εξάντλησης ή την πλήρη σφράγιση του συστήματος όταν η βαλβίδα είναι απενεργοποιημένη ή σε κατάσταση έκτακτης ανάγκης, προσφέροντας περισσότερες επιλογές ελέγχου για διάφορες εφαρμογές.
Βελτιωμένη ασφάλεια και έλεγχος:
Η ηλεκτρομαγνητική βαλβίδα 5/3 μπορεί να επιλέξει τη διατήρηση της πίεσης ή της πίεσης εξαγωγής στη μεσαία θέση, παρέχοντας προστασία σε κρίσιμες για την ασφάλεια εφαρμογές από ακούσιες ενέργειες. Για παράδειγμα, σε περίπτωση διακοπής ρεύματος ή απώλειας σήματος ελέγχου, η επιλογή μιας κατάλληλης μεσαίας θέσης μπορεί να προστατεύσει τον εξοπλισμό και το προσωπικό.
Μια ηλεκτρομαγνητική βαλβίδα 5/2, όταν χάνει σήμα, μπορεί να επιστρέψει μόνο στην αρχική της θέση και δεν μπορεί να προσφέρει παρόμοια προστασία.
Πρόληψη κρούσης κυλίνδρου:
Η μεσαία θέση μιας ηλεκτρομαγνητικής βαλβίδας 5/3 μπορεί να χρησιμοποιηθεί για να μετριάσει την κρούση στον κύλινδρο κατά την αλλαγή κατευθύνσεων. Για παράδειγμα, η επιλογή μιας μεσαίας θέσης τύπου εξάτμισης μπορεί να επιτρέψει τη μερική απελευθέρωση της πίεσης κατά την εναλλαγή των κατευθύνσεων, αποφεύγοντας την κρούση λόγω ξαφνικής διακοπής ή εκκίνησης, παρατείνοντας έτσι τη διάρκεια ζωής του εξοπλισμού.
Α 5/2ηλεκτρομαγνητική βαλβίδαστερείται αυτής της δυνατότητας, καθώς μπορεί να αλλάξει γρήγορα μόνο δύο κατευθύνσεις, γεγονός που μπορεί να προκαλέσει κρούση και φθορά στον εξοπλισμό σε ορισμένες περιπτώσεις.
Σύναψη:
Η ηλεκτρομαγνητική βαλβίδα 5/3 προσφέρει σημαντικά πλεονεκτήματα στην ευελιξία, την ασφάλεια, τον μετριασμό των κρούσεων και τον πολύπλοκο έλεγχο σε σύγκριση με την ηλεκτρομαγνητική βαλβίδα 5/2. Αυτό το καθιστά εξαιρετικά πολύτιμο σε εφαρμογές που απαιτούν πολλαπλούς τρόπους λειτουργίας, βελτιωμένη ασφάλεια και μειωμένο αντίκτυπο στον εξοπλισμό. Εν τω μεταξύ, η ηλεκτρομαγνητική βαλβίδα 5/2, με την απλούστερη δομή και το χαμηλότερο κόστος, χρησιμοποιείται συνήθως σε συστήματα όπου δεν απαιτείται πολύπλοκος έλεγχος.
