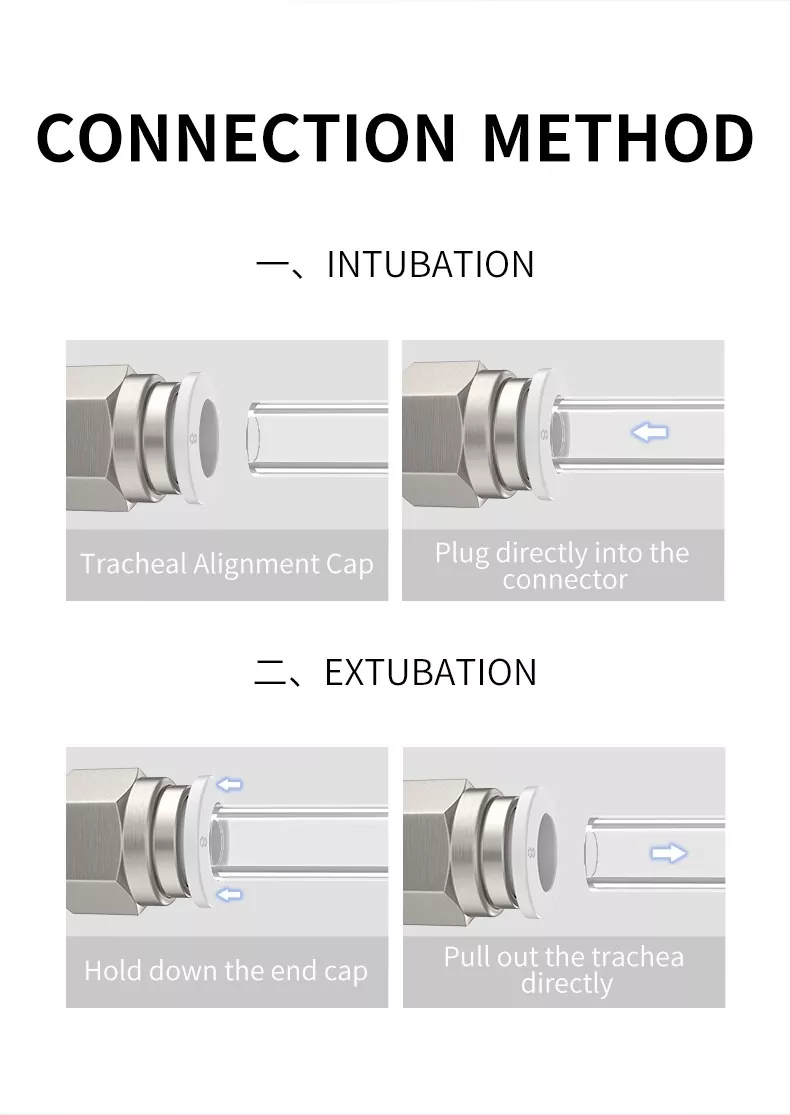

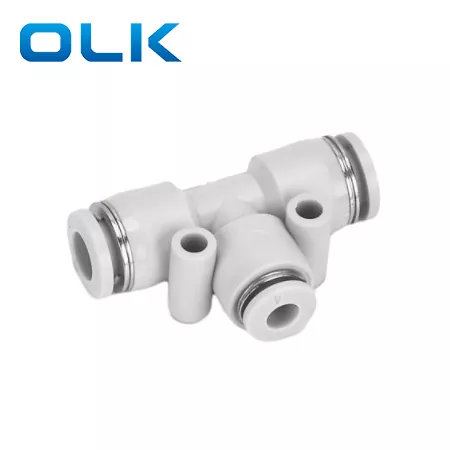

Η προσαρμογή του σωλήνα γρήγορης σύνδεσης επιτρέπει την ασφαλή σύνδεση απλά πιέζοντας το σωλήνα σε όλη τη διαδρομή.
Για να αφαιρέσετε το σωλήνα, πιέστε πρώτα το μανίκι απελευθέρωσης προς τα μέσα ομοιόμορφα για να ανοίξετε το κολέγιο ελατηρίου και στη συνέχεια ο σωλήνας μπορεί να τραβηχτεί εύκολα.
Τα εξαρτήματα γρήγορης σύνδεσης χρησιμοποιούνται στο σύστημα Pneumatic Tybe
Τα εξαρτήματα πνευματικού σωλήνα με διάφορους τύπους μπορούν να συναντήσουν όλα τα NEEEDS στο σύστημα πνευματικών σωλήνων
Ακόμη και μετά την εγκατάσταση, η κατεύθυνση του σωλήνα μπορεί να αλλάξει ελεύθερα
Το νικέλιο με ορείχαλκο είναι ανθεκτικό στη διάβρωση και αντι-ρύπανση
Όλα τα RPT RPORS RPORS έχουν ένα αποτέλεσμα σφράγισης.
Όλα τα ευθεία νήματα είναι τυπικά δακτυλιοειδή δακτυλιοειδή.
Πίνακας σύγκρισης προδιαγραφών προδιαγραφών για πνευματικά εξαρτήματα
| 55 ° κωνικό νήμα σωλήνα | |||||
| Κώδικας | 01 | 02 | 03 | 04 | 06 |
| Νήμα | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° ευθεία νήμα σωλήνα | |||||
| Κώδικας | G01 | G02 | G03 | G04 | G06 |
| Νήμα | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Μετρικό νήμα | |||||
| Κώδικας | M3 | Μ5 | Μ6 | ||
| Νήμα | M3X0.5 | M5x0.8 | M6X1.0 | ||
| 60 ° κωνικό νήμα σωλήνα | |||||
| Κώδικας | N01 | N02 | N03 | N04 | N06 |
| Νήμα | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| Ενοποιημένο νήμα | |||||
| Κώδικας | U10 | ||||
| Νήμα | 10-32UNF | ||||
ΣΗΜΕΙΩΣΗ: Η πνευματική τοποθέτηση OLK αποστέλλεται από προεπιλογή με κωνικά σπειρώματα. Εάν απαιτούνται άλλοι τύποι νήματος (π.χ. παράλληλα, μετρικά, NPT κ.λπ.), ενημερώστε την ομάδα πωλήσεων OLK κατά την τοποθέτηση της παραγγελίας.
Κοινά νήματα και πρότυπα νήματος για προσαρμογή σωλήνων γρήγορης σύνδεσης
| Τύπος νήματος | Κώδικας νήματος | Νήμα | Γωνία νήματος (α) | Αντιστοίχιος τύπος | Πρότυπα | Πρότυπος κώδικας | Πρότυπος οργανισμός |
| BSPP (κυλινδρικό, μη-χείλη) | G | Εσωτερικός/εξωτερικός | 55 ° | Παράλληλος/παράλληλος | ISO 228-1 2003 | ISO | ISO - Διεθνής Οργανισμός Τυποποίησης |
| BSPP | Εσωτερικός/εξωτερικός | 55 ° | Παράλληλος/παράλληλος | GB/T 7307 2001 | γιγαμπάιτ | SAC - Διοίκηση τυποποίησης της Κίνας | |
| Pf | Εσωτερικός/εξωτερικός | 55 ° | Παράλληλος/παράλληλος | BS 228-1 2003 | BS | BSI - Βρετανικό Ίδρυμα Πρότυπων | |
| JIS B 0202 | Αυτός | JISC - Επιτροπή Ιαπωνικών Βιομηχανικών Προτύπων | |||||
| KS B 0221 | KS | Kats - Κορεατική Υπηρεσία Τεχνολογίας και Προτύπων | |||||
| BSPT (κωνικό, σφράγιση) | Rp | Εσωτερικός | 55 ° | Κωνικός/παράλληλος | ISO 7-1 | ISO | ISO - Διεθνής Οργανισμός Τυποποίησης |
| Rc | Εσωτερικός | Κωνικός/παράλληλος | GB/T 7306-1987 | γιγαμπάιτ | SAC - Διοίκηση τυποποίησης της Κίνας | ||
| R | Εξωτερικός | Κωνικός/παράλληλος | BS 21 1985 | BS | BSI - Βρετανικό Ίδρυμα Πρότυπων | ||
| BSPT | Εσωτερικός/εξωτερικός | 55 ° | Κωνικό/κωνικό | JIS B 0203 | Αυτός | JISC - Επιτροπή Ιαπωνικών Βιομηχανικών Προτύπων | |
| PT | Εσωτερικός/εξωτερικός | Κωνικό/κωνικό | KS B 0222 | KS | Kats - Κορεατική Υπηρεσία Τεχνολογίας και Προτύπων | ||
| NPSC (αμερικανική εσωτερική) | NPSC | Εσωτερικός | 60 ° | Κωνικός/παράλληλος | ANSI B1.20.1-1983 | Ansi | ANSI - Αμερικανικό Εθνικό Ινστιτούτο Προτύπων |
| GB/T 12716-2002m | γιγαμπάιτ | SAC - Διοίκηση τυποποίησης της Κίνας | |||||
| NPT (αμερικανική κωνική) | NPT | Εσωτερικός/εξωτερικός | 60 ° | Κωνικό/κωνικό | ANSI B1.20.1-1983 | Ansi | ANSI - Αμερικανικό Εθνικό Ινστιτούτο Προτύπων |
| GB/T 12716-2002m | γιγαμπάιτ | SAC - Διοίκηση τυποποίησης της Κίνας | |||||
| Μετρικό νήμα | M | Εσωτερικός/εξωτερικός | 60 ° | Παράλληλος/παράλληλος | ISO 261-1998 | ISO | ISO - Διεθνής Οργανισμός Τυποποίησης |
| GB/T 1193-2003 | γιγαμπάιτ | SAC - Διοίκηση τυποποίησης της Κίνας |
1. Για να επιβεβαιώσετε ότι η τελική διατομή του σωλήνα είναι κάθετη, δεν υπάρχουν γρατζουνιές στην εξωτερική περιφέρεια του σωλήνα. Ο εύκαμπτος σωλήνας δεν είναι ελλειπτικός.
2. Βεβαιωθείτε ότι έχετε επιβεβαιώσει ότι ο εύκαμπτος σωλήνας εισάγεται στο άκρο του σωλήνα. Αντίθετα, υπάρχει διαρροή αέρα.
3. Βεβαιωθείτε ότι έχετε επιβεβαιώσει ότι ο εύκαμπτος σωλήνας δεν θα τραβηχτεί μετά την εισαγωγή του εύκαμπτου σωλήνα.
1 Πριν αποσυνδέσετε τον σωλήνα, φροντίστε να επιβεβαιώσετε ότι η πίεση μέσα στο σωλήνα είναι στο '0'.
2. Πατήστε το δακτύλιο απελευθέρωσης ομοιόμορφα προς τα κάτω και τραβήξτε έξω τον σωλήνα. Εάν ο δακτύλιος απελευθέρωσης δεν πατηθεί στη θέση του, ο σωλήνας ενδεχομένως δεν τραβηχτεί ή μπορεί να τεντωθεί. Τα θραύσματα σωλήνα μπορεί να παραμείνουν μέσα στο εξάρτημα του σωλήνα.
