Brand:
OLKType:
L Type Elbow BSPP Male Thread (G Thread)Color:

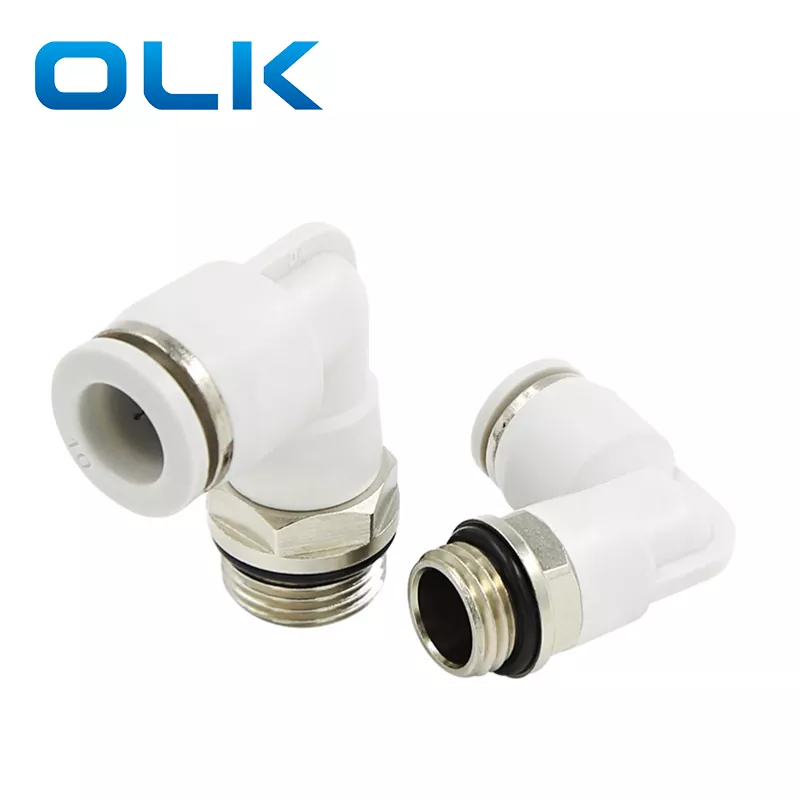

Black,White,BlueΤο αρσενικό Elbow Push In Tube Fitting PL-G είναι ένας γωνιακός σύνδεσμος 90 μοιρών και ένα νήμα G ιδανικό για χρήση σε περιορισμένους χώρους ή όπου απαιτείται ανακατεύθυνση σωλήνων. Εξοπλισμένο με στεγανοποιητικούς δακτυλίους για την αποφυγή διαρροής αέρα ή υγρού.
Χαρακτηριστικά προϊόντος: Συμπαγής δομή, κατάλληλη για μικρούς χώρους, Σχεδιασμός διεύθυνσης ορθής γωνίας, κατάλληλος για καλωδίωση τραχείας
|
Κωδικός παραγγελίας |
|||
|
PL |
8 |
-- |
G01 |
|
Μοντέλο |
Μέγεθος σωλήνα (μετρική) |
|
Τύπος νήματος (55° ευθύ νήμα σωλήνα) |
|
|
4:4 mm |
|
01: G1/8 |
|
|
6:6 mm |
|
02: G1/4 |
|
|
8:8 mm |
|
03: G3/8 |
|
|
10:10 χλστ |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 χλστ |
|
|
|
|
16:16 χλστ |
|
|
|
Υγρό |
Αέρας/νερό (υπό συνθήκες)/κενό |
|
Πίεση λειτουργίας |
0-1,0Mpa |
|
Πίεση κενού |
-100 Kpa (10 Torr) |
|
Θερμοκρασία λειτουργίας |
-10-60℃ |
|
Υλικό |
ΝΑΥΛΟΝ (PA), Πολυουρεθάνη (PU) |
|
|

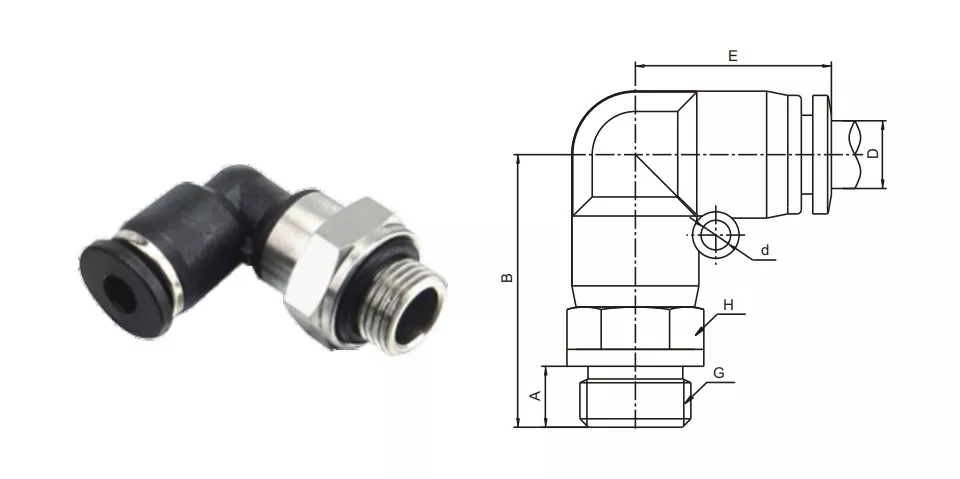

D |
G |
A |
B |
E |
H |
d |
|
PL4-G01 |
4 |
G1/8 |
6 |
24 |
19.7 |
14 |
- |
|
PL4-G02 |
G1/4 |
8 |
25 |
19.7 |
17 |
- |
|
|
PL6-G01 |
6 |
G1/8 |
6 |
24 |
20.8 |
14 |
3.5 |
|
PL6-G02 |
G1/4 |
8 |
25 |
20.8 |
17 |
3.5 |
|
|
PL6-G03 |
G3/8 |
10 |
25 |
20.8 |
20 |
3.5 |
|
|
PL6-G04 |
G1/2 |
12 |
25 |
20.8 |
24 |
3.5 |
|
|
PL8-G01 |
8 |
G1/8 |
6 |
25 |
23.5 |
14 |
4.5 |
|
PL8-G02 |
G1/4 |
8 |
25 |
23.5 |
17 |
4.5 |
|
|
PL8-G03 |
G3/8 |
10 |
26 |
23.5 |
20 |
4.5 |
|
|
PL8-G04 |
G1/2 |
12 |
29 |
23.5 |
24 |
4.5 |
|
|
PL10-G01 |
10 |
G1/8 |
6 |
29 |
27.4 |
14 |
4.5 |
|
PL10-G02 |
G1/4 |
8 |
29 |
27.4 |
17 |
4.5 |
|
|
PL10-G03 |
G3/8 |
10 |
30 |
27.4 |
20 |
4.5 |
|
|
PL10-G04 |
G1/2 |
12 |
31 |
27.4 |
24 |
4.5 |
|
|
PL12-G02 |
12 |
G1/4 |
8 |
31 |
30.3 |
17 |
5 |
|
PL12-G03 |
G3/8 |
10 |
33 |
30.3 |
20 |
5 |
|
|
PL12-G04 |
G1/2 |
12 |
33 |
30.3 |
24 |
5 |
|
|
PL16-G03 |
16 |
G3/8 |
10 |
43 |
34 |
24 |
4 |
|
PL16-G04 |
G1/2 |
12 |
45 |
34 |
24 |
4 |
|
Όνομα/τύπος |
Περιγραφή δομής διεπαφής |
|
PC Elbow |
Η άρθρωση του σωλήνα κάμπτεται υπό γωνία 90° και το άλλο άκρο έχει εσωτερικά σπείρωμα |
|
PL Αγκώνας |
Το ένα άκρο εισάγεται και το άλλο άκρο έχει εξωτερικό σπείρωμα 90° |
|
PV Ebow |
Και τα δύο άκρα είναι τύπου εισαγωγής σωλήνα, με κάμψη 90° |
Από τι υλικό είναι κατασκευασμένος ο σύνδεσμος PL;
χαλκός
Ποια είναι τα ονόματα των εξαρτημάτων προσαρμογής του σωλήνα σύνδεσης;

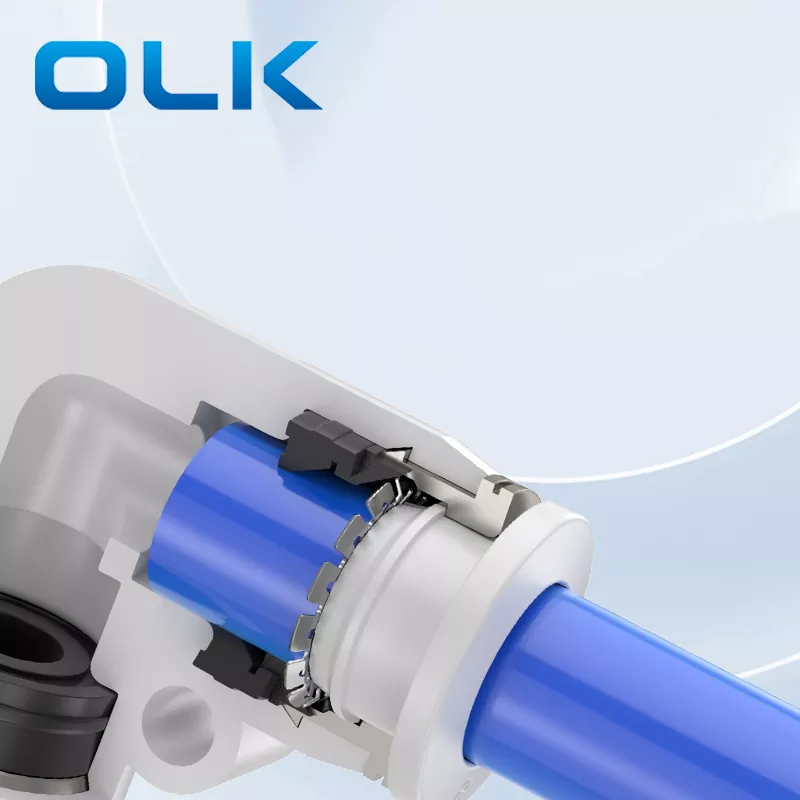

Εσωτερική δομή τοποθέτησης σωλήνα γρήγορης σύνδεσης: Αποδέσμευση, σετ καρτών από κράμα ψευδαργύρου, ελατήριο κλιπ κλειδώματος, μανίκι κλειδώματος, δακτύλιος στεγανοποίησης κούμπωμα, πλαστικό υψηλής αντοχής
Τι τύπος νήματος PL είναι;
Είναι ένα μετρικό νήμα, το M αντιπροσωπεύει.
Τι σημαίνει «Αγκώνας» σε πνευματική τοποθέτηση;
Ebow Fitting: Ένα πνευματικό εξάρτημα που επιτρέπει στον σωλήνα να αλλάζει κατεύθυνση, συνήθως σε γωνία 90 μοιρών.
