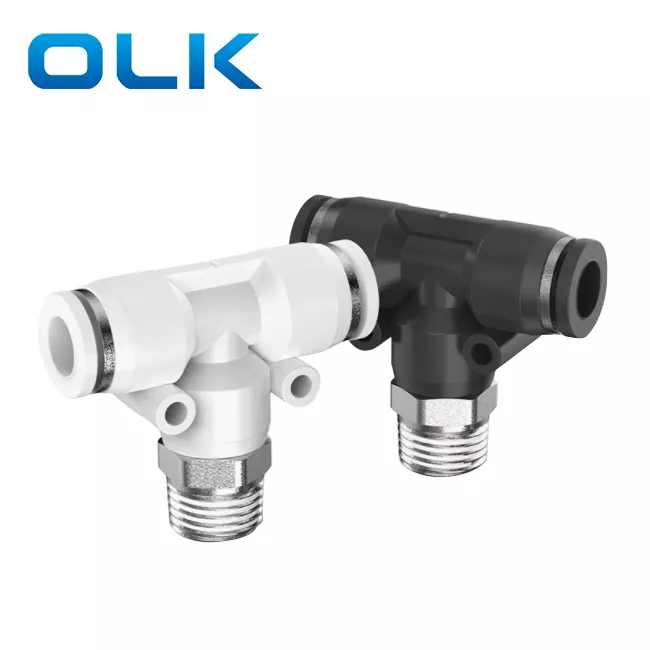

PB Branch Tee Push στο προσαρμογή του σωλήνα

Κωδικός παραγγελίας

PB

8

-

01

Μοντέλο

Μέγεθος σωλήνα (μετρικό)

Τύπος νήματος (νήμα 55 ° ευθεία σωλήνα)

Σειρά PB Series

4: 4 χιλιοστά

01: G1/8

6: 6mm

02: G1/4

8: 8mm

03: G3/8

10: 10mm

04: G1/2

12: 12 χιλιοστά

14: 14 χιλιοστά

16: 16mm

Υγρό

Αέρα/νερό (υπό όρους)/κενό

Πίεση λειτουργίας

0-1.0MPa

Πίεση κενού

-100KPA (10 Torr)

Θερμοκρασία λειτουργίας

-10-60 ℃

Υλικό

Nylon (PA), πολυουρεθάνη (PU)

Τόπος σωλήνα ίντσας

Τοποθέτηση σωλήνων Metri

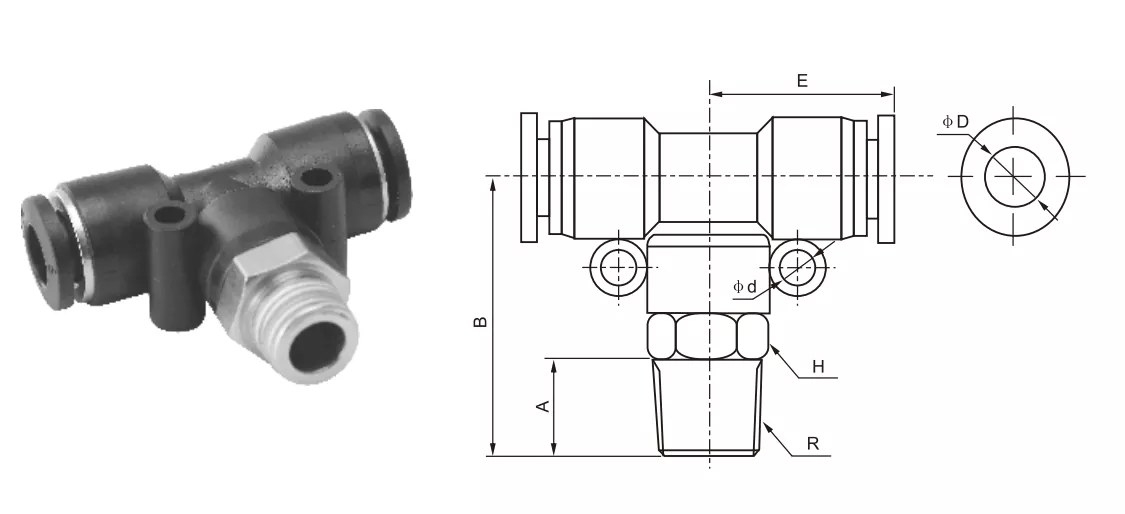

φd

R

A

B

E

Η2

φd

PB5/32-M5

PB4-M5

4

Μ5

4.5

25.4

18.6

10

/

PB5/32-01

PB4-01

4

R1/8

7

25.4

18.6

10

/

PB5/32-02

PB4-02

4

R1/4

9

27.8

18.6

14

/

PB1/4-M5

PB6-M5

6

Μ5

4.5

26.8

20.8

12

3.5

PB1/4-01

PB6-01

6

R1/8

6.5

37.6

20.8

12

3.5

PB1/4-02

PB6-02

6

R1/4

9

30

20.8

14

3.5

PB1/4-03

PB6-03

6

R3/8

10

30.6

20.8

17

3.5

PB1/4-04

PB6-04

6

R1/2

10

32.5

20.8

21

3.5

PB5/16-01

PB8-01

8

R1/8

8

31.5

22.9

14

4.5

PB5/16-02

PB8-02

8

R1/4

10

33

22.9

14

4.5

PB5/16-03

PB8-03

8

R3/8

10

33.6

22.9

17

4.5

PB5/16-04

PB8-04

8

R1/2

11

35

22.9

21

4.5

PB3/8-01

PB10-01

10

R1/8

8

37

27.8

17

4

PB3/8-02

PB10-02

10

R1/4

10

38

27.8

17

4

PB3/8-03

PB10-03

10

R3/8

10

38

27.8

17

4.5

PB3/8-04

PB10-04

10

R1/2

11

39

27.8

21

4.5

PB1/2-01

PB12-01

12

R1/8

8

37.5

29.5

19

5

PB1/2-02

PB12-02

12

R1/4

10

40

29.5

19

5

PB1/2-03

PB12-03

12

R3/8

10

40

29.5

19

5

PB1/2-04

PB12-04

12

R1/2

11

41

29.5

21

5

PB14-03

16

R3/8

11

46.3

34.5

24

4

PB14-04

16

R1/2

12

47.3

34.5

27

4

Όνομα/τύπος

Περιγραφή δομής διασύνδεσης

Εκτελέστε το TEE (PD)

Η κύρια ροή αέρα είναι ευθεία και τα κλαδιά οδηγούνται κάθετα

Branch Tee (PB)

Δύο διεπαφές συνδέονται σε ορθές γωνίες, μία στον κλάδο του "t"

Ισότιμο μπλουζάκι

Τρεις θύρες με το ίδιο μέγεθος
