Βαλβίδες ελέγχου ροής SL: Πλήρης οδηγός για τη δομή, τη λειτουργία και τις εφαρμογές

Τι είναι μια μονόδρομη βαλβίδα ελέγχου ροής;

Μια μονόδρομη βαλβίδα ελέγχου ροής είναι μια βαλβίδα ελέγχου ροής που αποτελείται από μια βαλβίδα αντεπιστροφής και μια βαλβίδα πεταλούδας παράλληλα. Χρησιμοποιείται συνήθως για τον έλεγχο της ταχύτητας ενός κυλίνδρου και είναι επίσης γνωστός ως ελεγκτής ταχύτητας.

Ποια είναι η αρχή λειτουργίας ενός ελεγκτή ταχύτητας τύπου L;

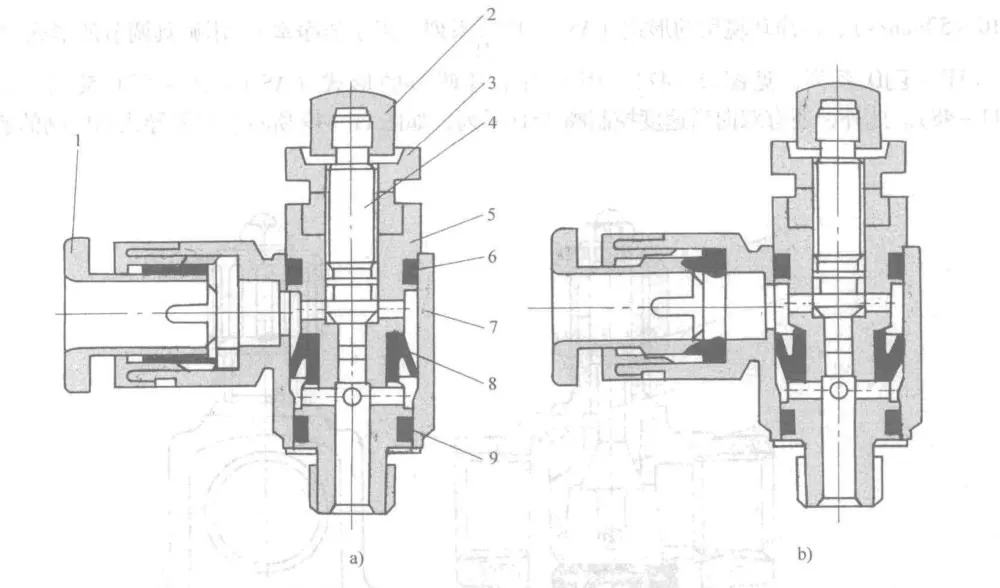

Η λειτουργία της βαλβίδας ελέγχου ροής SL επιτυγχάνεται μέσω ενός μονόδρομου στεγανοποιητικού δακτυλίου. Η φωτογραφία (α) δείχνει το στραγγαλισμό της εξάτμισης και η φωτογραφία (β) δείχνει το στραγγαλισμό εισόδου — η διαφορά προέρχεται μόνο από την κατεύθυνση εγκατάστασης του δακτυλίου στεγανοποίησης.

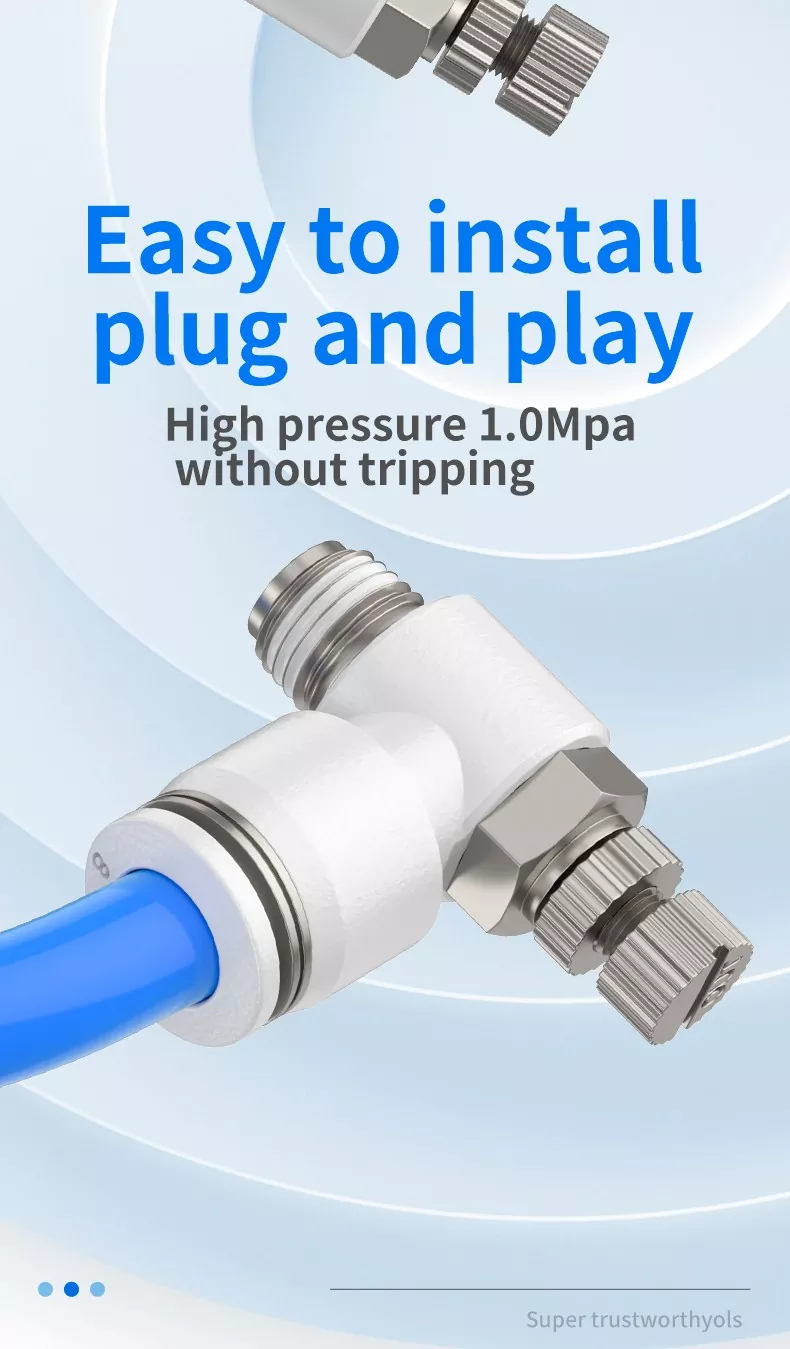

Αυτή η βαλβίδα τοποθετείται απευθείας στον κύλινδρο, εξοικονομώντας εξαρτήματα, σωλήνες, χρόνο εργασίας και κόστος. Με τον περιστρεφόμενο σχεδιασμό του, η κατεύθυνση των σωληνώσεων μπορεί να ρυθμιστεί ελεύθερα μετά την εγκατάσταση. Η βαλβίδα γκαζιού είναι επίσης εξοπλισμένη με μηχανισμό ασφάλισης.

Ποια είναι τα χαρακτηριστικά της βαλβίδας ελέγχου ροής τύπου αγκώνας SL;

·Είναι ένας ελεγκτής ταχύτητας για ενεργοποιητές.

·Όλα τα εξαρτήματα με σπείρωμα R και NPT χρησιμοποιούν στεγανωτικό για σφράγιση.

·Όλα τα ίσια σπειρώματα χρησιμοποιούν τυπικούς δακτυλίους O για σφράγιση.

Ποια είναι τα διαφορετικά ονόματα και ονομασίες για τα πνευματικά εξαρτήματα SL;

SL4-M3B,SL4-M4B,SL4-M5B,SL-M6B,SL4-01B,SL4-02B,

Οι ελεγκτές ταχύτητας είναι κοινά πνευματικά εξαρτήματα που χρησιμοποιούνται για τη ρύθμιση της ταχύτητας επέκτασης και ανάκλησης των ενεργοποιητών. Οι βαλβίδες πεταλούδας είναι ουσιαστικά εξαρτήματα ρύθμισης της ροής που ελέγχουν την ταχύτητα του κυλίνδρου, αλλά οι θέσεις εγκατάστασης, οι κατευθύνσεις στραγγαλισμού και ο σχεδιασμός του αμαξώματος διαφέρουν. Σύμφωνα με τη μέθοδο ελέγχου, μπορούν να χωριστούν σε τύπο στραγγαλισμού καυσαερίων και τύπο στραγγαλισμού εισόδου.

Διαφορά μεταξύ βαλβίδων ελέγχου ροής εισόδου και εξαγωγής:

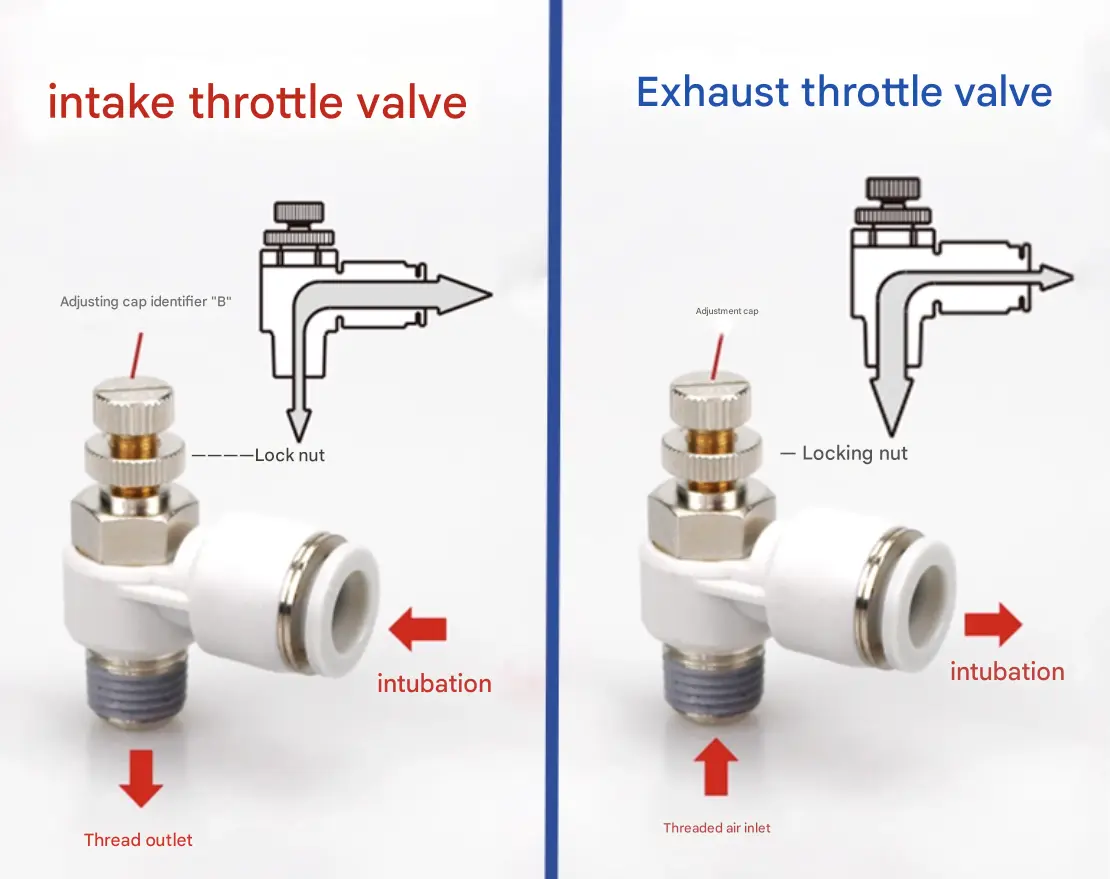

Πρόκειται για βαλβίδες γκαζιού εισαγωγής και εξαγωγής, που διακρίνονται από τις ενδείξεις καλύμματος «B» και «OUT». Μπορούν να χρησιμοποιηθούν μαζί: η βαλβίδα γκαζιού εισαγωγής ρυθμίζει τη ροή παροχής αέρα, ενώ η βαλβίδα πεταλούδας εξαγωγής ελέγχει την ταχύτητα του κυλίνδρου για πιο ακριβή έλεγχο του συστήματος.

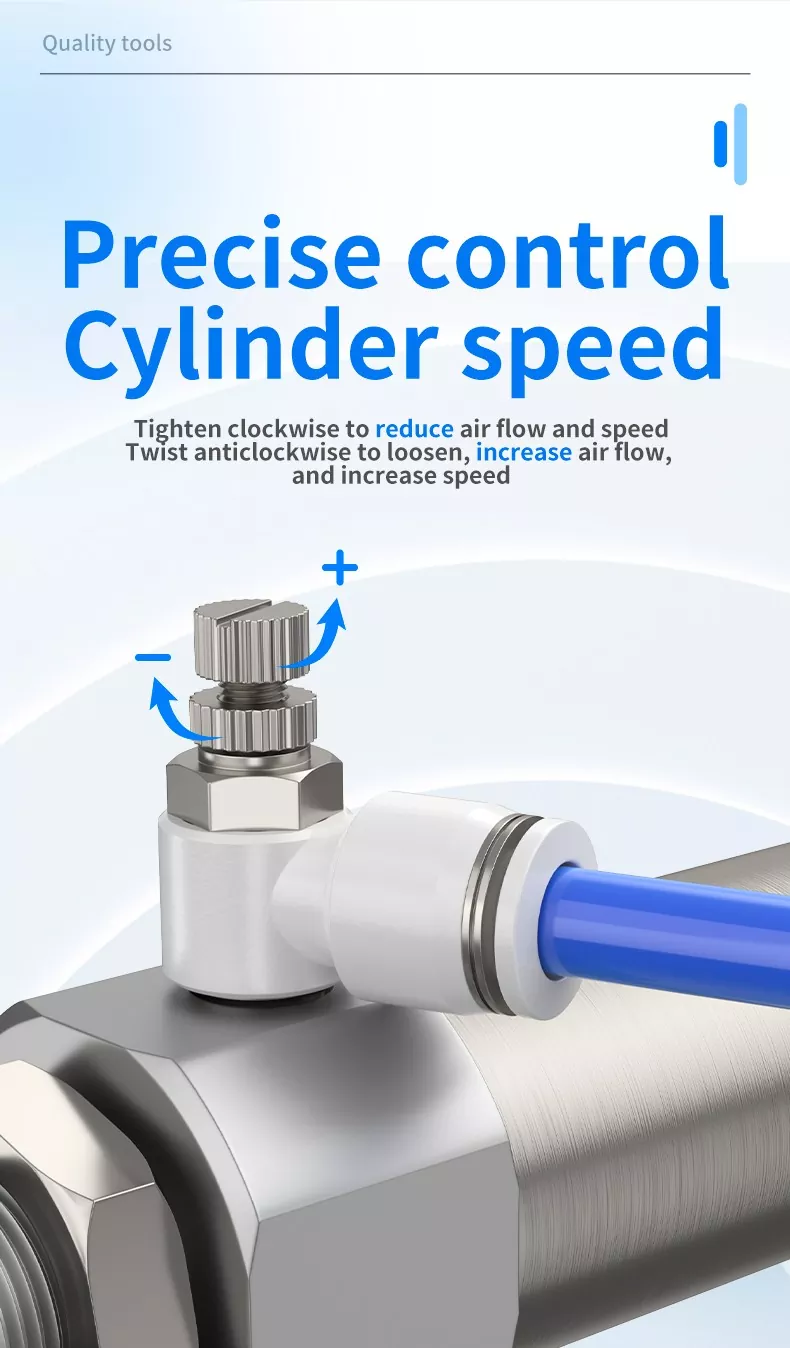

Μια βαλβίδα πεταλούδας αποτελείται κυρίως από το σώμα της βαλβίδας, τον πυρήνα της βαλβίδας, τη συσκευή ρύθμισης και τις σφραγίδες. Το τμήμα ρύθμισης της βαλβίδας γκαζιού εξαγωγής περιλαμβάνει έναν τροχό ρύθμισης και έναν τροχό ασφάλισης. Η βαλβίδα γκαζιού εισαγωγής φαίνεται παρόμοια εξωτερικά και και οι δύο ρυθμίζονται χαλαρώνοντας πρώτα τον τροχό ασφάλισης, περιστρέφοντας τον τροχό ρύθμισης για να ρυθμίσετε τη ροή και, στη συνέχεια, σφίγγοντας τον τροχό ασφάλισης για να τον στερεώσετε.

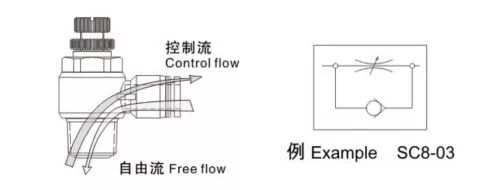

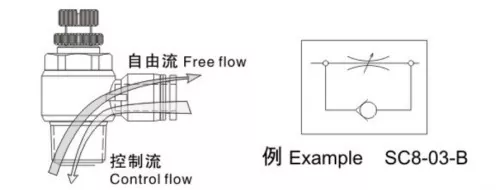

Οι βαλβίδες γκαζιού εισόδου εισέρχονται αέρα μέσω σωλήνα και εξάτουν μέσω της θυρίδας με σπείρωμα. Οι βαλβίδες πεταλούδας εξαγωγής εισέρχονται αέρα μέσω θυρίδας με σπείρωμα και εξάγουν μέσω σωλήνα.

Από τα λειτουργικά σύμβολα, μπορούμε να δούμε ότι τόσο οι βαλβίδες ελέγχου ροής εξαγωγής όσο και εισόδου είναι μονόδρομες βαλβίδες γκαζιού, που ελέγχουν τη ροή μόνο προς μία κατεύθυνση, ενώ επιτρέπουν την ελεύθερη διέλευση της αντίστροφης ροής αέρα. Για κυλίνδρους διπλής ενέργειας, προτιμώνται οι βαλβίδες γκαζιού εξαγωγής για τη βελτίωση της σταθερότητας της κίνησης του κυλίνδρου. Για κυλίνδρους μονής δράσης, που συνήθως χρησιμοποιούν ελατήριο για επέκταση ή ανάκληση όταν δεν υπάρχει παροχή αέρα, το αέριο πρέπει να υπερνικήσει τη δύναμη του ελατηρίου κατά τη λειτουργία, επομένως οι βαλβίδες γκαζιού εισαγωγής είναι κατάλληλες για έλεγχο ταχύτητας.

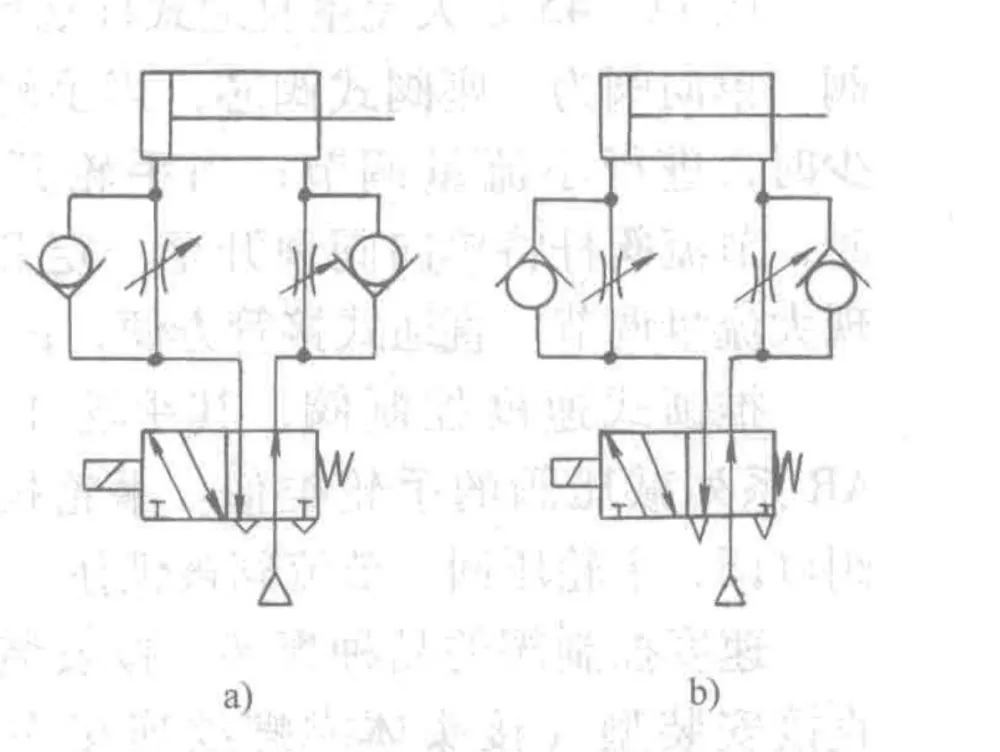

 Το διάγραμμα δείχνει 2 τρόπους σύνδεσης μιας βαλβίδας ελέγχου ταχύτητας σε ένα πνευματικό κύκλωμα.

· Στο (a) (γκάζι εξάτμισης), όταν ενεργοποιείται η βαλβίδα κατεύθυνσης, η βαλβίδα ελέγχου στην πλευρά εισόδου του κυλίνδρου ανοίγει, επιτρέποντας στην πλευρά χωρίς ράβδο να γεμίσει γρήγορα. Ο αέρας στην πλευρά της ράβδου μπορεί να εξέλθει μόνο μέσω της βαλβίδας γκαζιού. Ρυθμίζοντας το άνοιγμα του γκαζιού, μπορεί να ελεγχθεί η ταχύτητα του κυλίνδρου. Αυτή η μέθοδος παρέχει σταθερή κίνηση του εμβόλου και είναι το πιο συχνά χρησιμοποιούμενο κύκλωμα.

· Στο (b) (στραγγαλισμός εισόδου), η βαλβίδα αντεπιστροφής από την πλευρά εισαγωγής είναι κλειστή και η βαλβίδα αντεπιστροφής από την πλευρά της εξάτμισης είναι ανοιχτή. Η ροή αέρα εισόδου είναι μικρή, επομένως η πίεση στον θάλαμο εισόδου αυξάνεται αργά, ενώ η πίεση του θαλάμου εξαγωγής πέφτει γρήγορα. Το έμβολο κινείται κυρίως με διαστολή αέρα, καθιστώντας τον έλεγχο της ταχύτητας ασταθή. Αυτή η μέθοδος χρησιμοποιείται συνήθως μόνο για κυλίνδρους μονής δράσης, κυλίνδρους σύσφιξης ή κυλίνδρους χαμηλής τριβής.

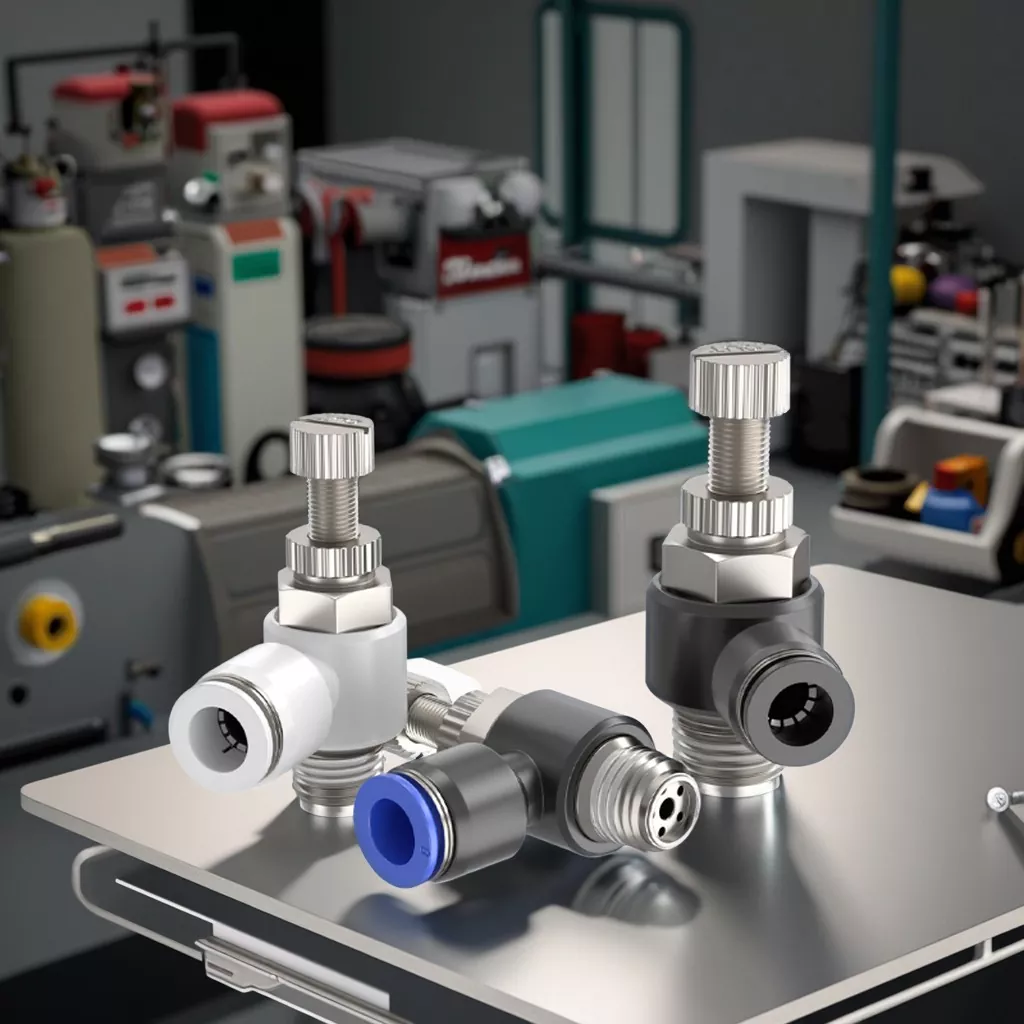

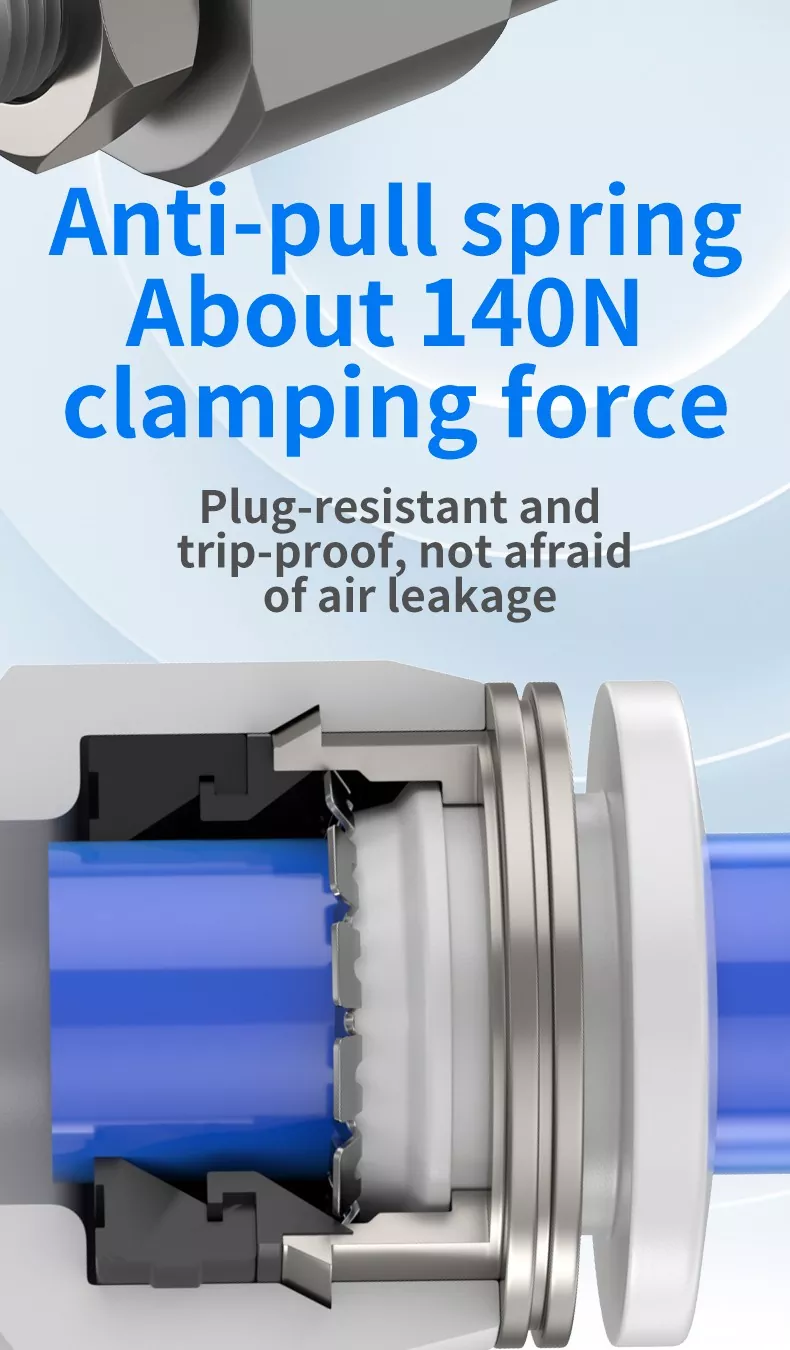

Βαλβίδες ελέγχου ροής τύπου γωνιακού τύπου OLK SLείναι υψηλής ποιότητας πνευματικοί ελεγκτές ταχύτητας σχεδιασμένοι για ακριβή ρύθμιση της ταχύτητας του ενεργοποιητή. Με μια απλή αλλά αξιόπιστη δομή, κάθε βαλβίδα ενσωματώνει έναν μηχανισμό πεταλούδας και μια μονόδρομη βαλβίδα αντεπιστροφής, επιτρέποντας την ελεγχόμενη ροή αέρα προς μία κατεύθυνση ενώ παράλληλα επιτρέπει την ελεύθερη αντίστροφη ροή.

Οι βαλβίδες SL που διατίθενται τόσο σε στραγγαλιστικούς τύπους εισόδου όσο και σε εξάτμιση, μπορούν να τοποθετηθούν απευθείας σε κυλίνδρους για εξοικονόμηση ενέργειαςεξαρτήματα, σωλήνωσηκαι τον χρόνο εγκατάστασης. Ο περιστρεφόμενος σχεδιασμός επιτρέπει τον ευέλικτο προσανατολισμό των σωληνώσεων και ο τροχός ρύθμισης με μηχανισμό ασφάλισης εξασφαλίζει λεπτό και σταθερό έλεγχο ροής.

Οι βαλβίδες SL που χρησιμοποιούνται ευρέως στον πνευματικό αυτοματισμό, στους κυλίνδρους μονής ή διπλής ενέργειας, στους κυλίνδρους σύσφιξης και στους κυλίνδρους χαμηλής τριβής, συμβάλλουν στη βελτίωση της απόδοσης του κυλίνδρου, στη μείωση του χρόνου κύκλου και στη βελτιστοποίηση της σταθερότητας του συστήματος. Με τη σειρά OLK SL, έχετε αξιόπιστες, αποτελεσματικές και εύχρηστες λύσεις ελέγχου ταχύτητας για τα πνευματικά σας συστήματα.
