Η βαλβίδα ελέγχου μηχανικού κουμπιού επιτρέπει τον ακριβή έλεγχο των ρυθμών ροής υγρού, καθιστώντας την ιδανική επιλογή για εφαρμογές που απαιτούν έλεγχο υγρού ακριβείας. Η βαλβίδα διαθέτει μηχανικό έλεγχο κουμπιών, το οποίο προσφέρει μια αξιόπιστη και εύκολη στη χρήση διεπαφή για την ρύθμιση των ρυθμών ροής υγρών.
Μια μηχανική βαλβίδα κατεύθυνσης ελέγχου είναι ένας τύπος βαλβίδας που δεν χρειάζεται ηλεκτρικό σήμα. Αλλά βασίζεται στη μηχανική δύναμη για τον έλεγχο του καρούλι. Σύμφωνα με τη λειτουργία λειτουργίας, μπορεί να ταξινομηθεί σε τύπο βασικού τύπου, άμεσης δράσης, τύπου κυλίνδρου, πλευρικού τύπου κυλίνδρου, τύπου κυλίνδρου μοχλού, ρυθμιζόμενου τύπου ράβδου, ρυθμιζόμενου τύπου κυλίνδρου και μέσω τύπου. Συνήθως εφαρμόζεται σε συνεχείς λειτουργίες, εξαιρετικά αυτοματοποιημένο εξοπλισμό και περιορίζει τις ενέργειες των μηχανημάτων παραγωγής.
|
Σύμβολο |
Τύπος βαλβίδας |
Μέθοδος λειτουργίας |
Χαρακτηριστικά |
Εφαρμογή |
Μοντέλο μηχανικής βαλβίδας OLK |
|
|

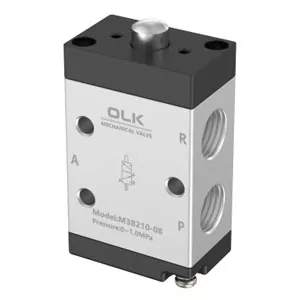

Βασική μηχανική βαλβίδα τύπου |
Επαναφέρετε τον πυρήνα της βαλβίδας όταν δεν υπάρχει εξωτερική δύναμη. Όταν η ράβδος ώθησης πιέζεται με εξωτερική δύναμη, η ράβδος ώθησης έρχεται σε επαφή με τον πυρήνα της βαλβίδας και σφραγίζει τη θύρα R και στη συνέχεια πιέζει τον πυρήνα της βαλβίδας για να κάνει συνδεδεμένο P-A |
Απλή λειτουργία, ώθηση για αλλαγή, απελευθέρωση για επαναφορά |
Χρησιμοποιείται συνήθως για τον εξοπλισμό, τον χειροκίνητο έλεγχο και τον απλό διακόπτη ορίου |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-08, M3B-106, M3B -20-0, M3B-210-08, Μ5Β-110-06, Μ5Β-210-06, Μ5Β-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

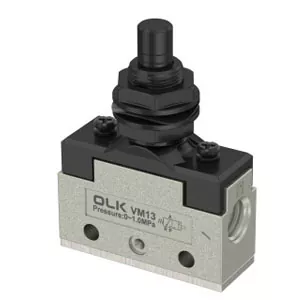

Ευθεία τυπομετα -μηχανική βαλβίδα |
Άμεση δύναμη στο καρούλι |
Δεν μπορεί να αντέξει την υψηλή αξονική δύναμη |
· Ενεργοποιείται όταν το τεμάχιο εργασίας πέφτει από πάνω προς τα κάτω.
· Ο κάθετος μηχανισμός ανύψωσης ανιχνεύει την τελική θέση. · Ανίχνευση κορυφαίου ορίου. |
VM130-01-05, VM132-M5-05 |
|
|

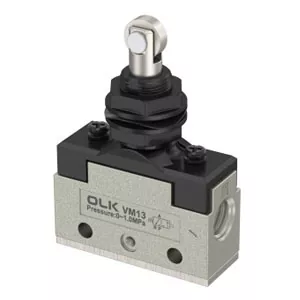

Κυλινδροκεφαλική βαλβίδα |
Ένας κύλινδρος προστίθεται στην κορυφή της ράβδου ώθησης της βαλβίδας. Κάνοντας την επαφή με το μπλοκ σύγκρουσης κατά μήκος του κυλίνδρου, και στη συνέχεια ο κύλινδρος μεταδίδει τη δύναμη στη ράβδο ώθησης |
Βαλβίδα μοχλού κυλίνδρου με ρυθμιζόμενο βραχίονα κυλίνδρου εύκαμπτη γωνία σκανδάλης και ισχυρή προσαρμοστικότητα |
Χρησιμοποιείται συνήθως για τη μεταφορά γραμμής, αυτόματα εργαλεία, ανίχνευση κυλινδρικού εγκεφαλικού επεισοδίου και ελέγχου περιορισμού. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|

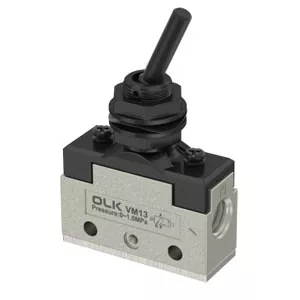

Εναλλαγή βαλβίδας τύπου μοχλού |
Τραβήξτε το leverleft thetoggle και δεξιά με το χέρι για να αλλάξετε τον πυρήνα της βαλβίδας μεταξύ δύο θέσεων, έτσι ώστε να πραγματοποιήσετε on-off/reversing |
Εναλλαγή σχεδίου μοχλού για συχνή εναλλαγή |
Πνευματικό εξάρτημα εργαλείων, μικρός εξοπλισμός παραγωγής, στάδιο λειτουργίας εξοπλισμού, για χειροκίνητη δράση κυλίνδρου μεταγωγής |
CM3Y-06, VM130-01-08 |
|
|

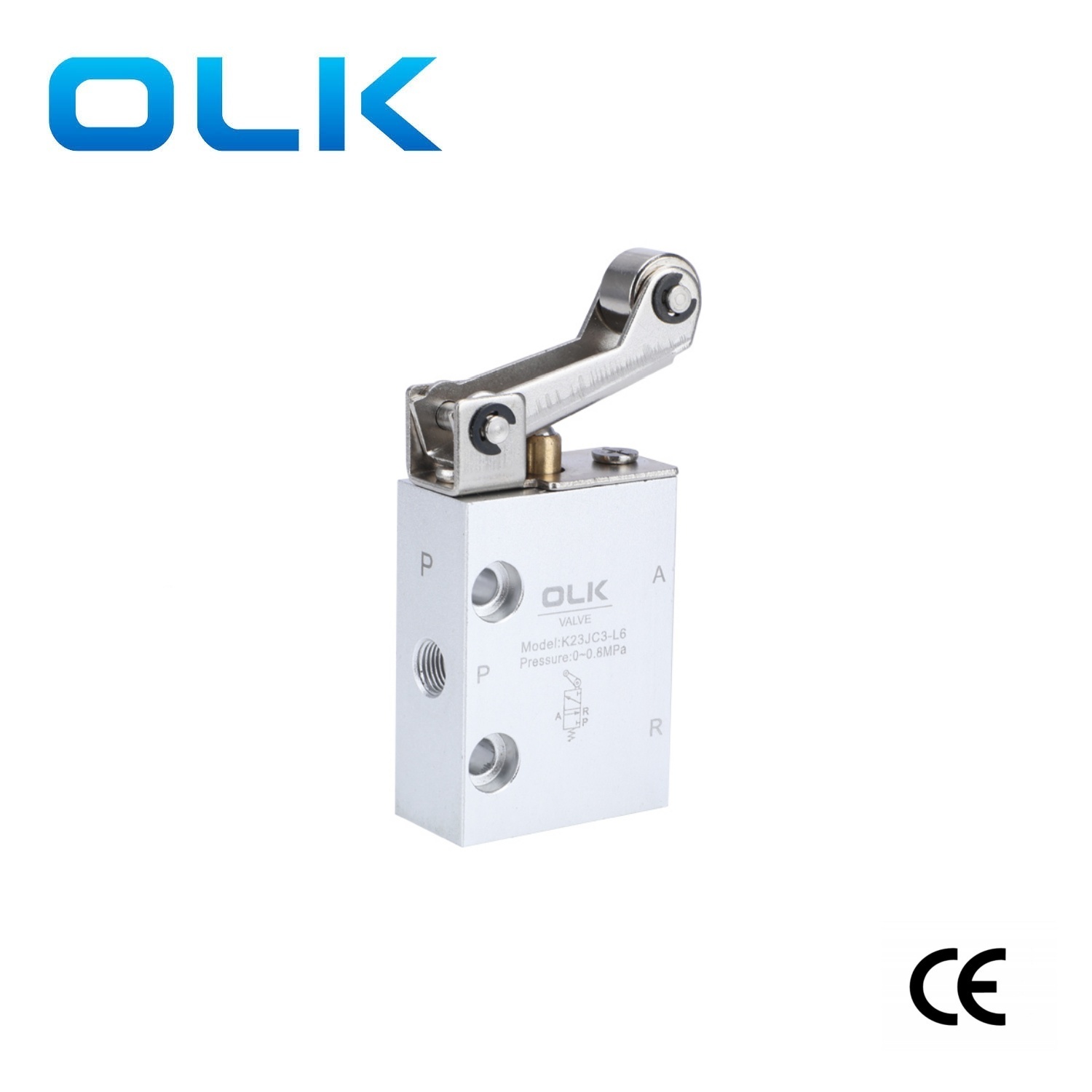

Μηχανική βαλβίδα μοχλού κυλίνδρου |
Χρησιμοποιήστε το μοχλό για να αυξήσετε την πτωτική πίεση της ράβδου ώθησης |
Bi-Directional Trigger: Ο κύλινδρος βρίσκεται στην κορυφή του σώματος της βαλβίδας και η μηχανική κίνηση και στις δύο πλευρές μπορεί να ενεργοποιήσει τη βαλβίδα. Κατάλληλο για παλινδρομική κίνηση: Ειδικά κατάλληλο για γραμμικό τραπέζι ολίσθησης και και τα δύο άκρα της ράβδου ώθησης για να ενεργοποιήσουν σήματα κατά τη διάρκεια της παλινδρομικής κίνησης. |
Όριο ταξιδιού της γραμμής παραγωγής, αυτόματη ανίχνευση παλινδρομικής και μηχανικής σύνδεσης. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01, S3R-M5, S3R-06, S3R-08, M3R-110-06, M3R-210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, XQ250412, XQ230412, S3R-M5, XQ250412, XQ230412, S3R-M5, XQ250412, XQ230412 S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

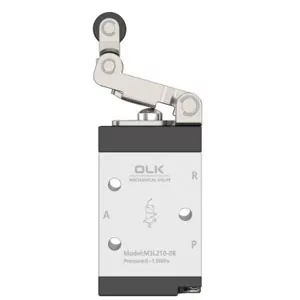

Μηχανική βαλβίδα τύπου κυλίνδρου με κυλίνδρους |
Όταν το μπλοκ μηχανικής σύγκρουσης κινείται προς τα εμπρός, ο πυρήνας της βαλβίδας πιέζεται προς τα κάτω. Το μπλοκ σύγκρουσης περνάει μέσα από τον κύλινδρο και ο πυρήνας της βαλβίδας επιστρέφει από την δύναμη ελατηρίου. Όταν το μπλοκ σύγκρουσης επιστρέφει, καθώς ο μικρός μοχλός στο κεφάλι μπορεί να λυγίσει, ο πυρήνας της βαλβίδας δεν κινείται όταν επιστρέφει ο κύλινδρος και η βαλβίδα δεν αντιστρέφει. |
Το σήμα παλμού εξόδου εξόδου της βαλβίδας χρησιμοποιείται για την εξάλειψη του σήματος εμποδίου στο βρόχο για να απλοποιήσει τον βρόχο |
· Ρυθμίσεις για τον περιορισμό της κατεύθυνσης της κίνησης, π.χ. επιτρέποντας στο τεμάχιο να σπρώχνει τη σκανδάλη μόνο προς μία κατεύθυνση.
· Αυτόματο σύστημα τροφοδοσίας για την πρόληψη της ενεργοποίησης σε περίπτωση αντίστροφης κίνησης.
· Τοποθεσίες ελέγχου ασφαλείας για τη μείωση του κινδύνου κακομεταχείρισης. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S S 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-1110-06, M5L-210-06, M5L-210-08, |
Το OLK είναι ένας κινεζικός πνευματικός κατασκευαστής με το ευρύτερο φάσμα μηχανικών βαλβίδων και μεγάλου αποθέματος για γρήγορη παράδοση. Με 22 χρόνια τεχνικής εμπειρίας, η ομάδα OLK παρέχει υπηρεσία OEM/ODM. Μπορούμε να προσαρμόσουμε τα σώματα βαλβίδων, να προσφέρουμε διαφορετικές επιλογές κουμπιών και να προσθέσουμε σήμανση λογότυπου λέιζερ UV για μια πιο εκλεπτυσμένη επωνυμία.
· Όταν χρησιμοποιείται μια μηχανική βαλβίδα, η επιφάνεια επαφής του μπλοκ σύγκρουσης και ο κύλινδρος έχει γωνία κλίσης 30 ° ή 45 °. Η μέγιστη ταχύτητα του μπλοκ σύγκρουσης είναι διαφορετική για διαφορετικούς μηχανισμούς λειτουργίας, οι οποίοι παρατηρούνται.
· Ο χρόνος για το μπλοκ κυλίνδρου να πιέσει τη μηχανική βαλβίδα πρέπει να υπερβαίνει τον χρόνο μεταγωγής της μηχανικής βαλβίδας, οπότε η ταχύτητα του κυλίνδρου δεν μπορεί να είναι πολύ γρήγορη. Εάν είναι πολύ γρήγορο, το μήκος του μπλοκ σύγκρουσης πρέπει να αυξηθεί.
· Μην χρησιμοποιείτε μηχανικές βαλβίδες ως στάσεις.
