Σε γενικές γραμμές,σωλήνας PUεγκαθίστανται σε αεροσυμπιεστές για μεταφορά αερίου. Από λειτουργική άποψη, μπορεί επίσης να μεταφέρει νερό και άλλα υγρά, αλλά η αντίσταση στη διάβρωση των σωλήνων PU δεν είναι ιδιαίτερα ισχυρή.
Διαθέσιμος εξοπλισμός: πνευματικός εξοπλισμός, αεροσυμπιεστής, πνευματικά εργαλεία, αντλία αέρα, κύλινδρος αέρα, μηχανή κοπής, εξοπλισμός ψεκασμού, εξοπλισμός συγκόλλησης, βιομηχανικό ρομπότ, μηχανή συσκευασίας, εξοπλισμός περιβαλλοντικού ελέγχου, υγραντήρας, εξοπλισμός αφαίρεσης σκόνης, σύστημα εξαερισμού, σύστημα ψεκασμού, εξοπλισμός ψύξης. Εργαστηριακός και ιατρικός εξοπλισμός: εργαστηριακά όργανα, αναλυτές, ιατρικός εξοπλισμός αερίου, δειγματολήπτες αέρα. Οχήματα και Μηχανήματα: Εξοπλισμός Συντήρησης Αυτοκινήτων, Συστήματα Πνευματικών Αναρτήσεων, Εξοπλισμός Παραγωγής Αυτοματισμού Γεωργικών Μηχανημάτων: Γραμμές Συναρμολόγησης, Συστήματα Μεταφορέων, Εξοπλισμός Δοκιμών Άλλος Εξοπλισμός: Μηχανές πλήρωσης ποτών, Εξοπλισμός Επεξεργασίας Τροφίμων, Φουσκωτές μπαλονιών, Equipment.blan.
Εύκαμπτος σωλήνας αέρα PU που χρησιμοποιείται ευρέως στον εξοπλισμό αυτοματισμού.
| PU (Σωλήνας πολυουρεθάνης) | PA (σωλήνας από νάιλον) | PE (Σωλήνας πολυαιθυλενίου) | Σωλήνας από καουτσούκ | Πλεκτό ενισχυμένο λάστιχο | Εξαιρετικά εύκαμπτος σωλήνας | Επίπεδος σωλήνας PU | |
| Χαρακτηριστικά: | Ο πιο συχνά χρησιμοποιούμενος σωλήνας αέρα, εξαιρετικά εύκαμπτος Καλή, λεία επιφάνεια, χαμηλή εσωτερική αντίσταση. | Υψηλή σκληρότητα, καλή ακαμψία, ικανή να διατηρήσει το σχήμα | Μαλακό υλικό, ημιδιάφανο, χαμηλού κόστους. | Κατασκευασμένο από φυσικό ή συνθετικό καουτσούκ και ενισχυμένο με πλεγμένο στρώμα | Σωλήνας PU ή νάιλον με εξωτερική πλεκτή στρώση ενίσχυσης από πολυεστέρα, ίνα αραμιδίου ή σύρμα από ανοξείδωτο χάλυβα, που προσφέρει βελτιωμένη αντοχή στην πίεση και μηχανική αντοχή. | Χρησιμοποιώντας ειδικά υλικά και διαδικασίες, η ευελιξία υπερβαίνει κατά πολύ αυτή των συνηθισμένων σωλήνων PU | Το σώμα του σωλήνα είναι επίπεδο και πολλαπλοί αγωγοί μπορούν να ενσωματωθούν παράλληλα. |
| Πλεονέκτημα | Καλή ευελιξία, αντοχή στη φθορά, αντίσταση στρέψης, ελαφρύ, εύκολο στην περιέλιξη και την εγκατάσταση | Αντοχή σε υψηλή πίεση, αντοχή σε υψηλές θερμοκρασίες (μέχρι 110 ° C), εξαιρετική αντοχή σε λάδια και χημικά, και δεν οξειδώνεται εύκολα | Φθηνή τιμή, καλή αντοχή σε χαμηλές θερμοκρασίες και αντοχή στη διάβρωση (οξύ, αλκάλια). | Εξαιρετική ελαστικότητα, απορροφά τους κραδασμούς και έχει ισχυρή αντοχή στις καιρικές συνθήκες. | Εξαιρετικά υψηλή αντοχή στην πίεση (έως πολλές φορές υψηλότερη από τους συνηθισμένους σωλήνες), αντιδιαστολή και καλή απόδοση παλμών | Εξαιρετικά μαλακό, με πολύ μικρή ακτίνα κάμψης, ανθεκτικό στην επαναλαμβανόμενη κόπωση από κάμψη και δεν σπάει εύκολα κόμπους. | Εξοικονόμηση χώρου, τακτοποιημένο και όμορφο, εύκολο στη διαχείριση πολλαπλών πηγών αέρα και αποφυγή εμπλοκής. |
| Μειονέκτημα | Η απόδοση αντοχής σε υψηλές θερμοκρασίες είναι μέτρια (συνήθως -10 ° C ~ + 60 ° C) και η αντίσταση λαδιού και χημικών δεν είναι τόσο καλή όσο οι νάιλον σωλήνες. | Κακή ευελιξία, εύκολα εύθραυστο σε χαμηλές θερμοκρασίες και απαιτεί μεγάλο χώρο για εγκατάσταση κάμψης. | Κακή αντοχή στην πίεση, μη ανθεκτική σε υψηλές θερμοκρασίες, επιρρεπής στη γήρανση και ασθενής αντοχή στη φθορά. | Εξαιρετικά ογκώδεις, με υψηλή αντοχή στο εσωτερικό τοίχωμα και εύκολη γήρανση, οι πλαστικοί σωλήνες έχουν σταδιακά αντικαταστήσει τα σύγχρονα πνευματικά συστήματα. | Η ευελιξία μειώνεται, η ακτίνα κάμψης αυξάνεται και η τιμή γίνεται πιο ακριβή. | Η τιμή είναι συνήθως υψηλότερη και η αντίσταση πίεσης μπορεί να είναι ελαφρώς χαμηλότερη από αυτή των συνηθισμένων σωλήνων της ίδιας προδιαγραφής. | Η κατεύθυνση κάμψης είναι περιορισμένη (μπορεί να κάμπτεται μόνο προς την επίπεδη κατεύθυνση) και η τιμή είναι σχετικά υψηλή |
| Τυπικές εφαρμογές: | Η ισχυρότερη καθολικότητα, κατάλληλη για τη σύνδεση της συντριπτικής πλειοψηφίας πνευματικού εξοπλισμού, ειδικά σε καταστάσεις που απαιτούν συχνή κίνηση και κάμψη, όπως ρομποτικοί βραχίονες και κινητές συσκευές | Σταθερή εγκατάσταση, όπου απαιτείται αντίσταση λαδιού και θερμοκρασίας, όπως αγωγοί κοντά σε εργαλειομηχανές, κατασκευή αυτοκινήτων και εξοπλισμός υψηλής θερμοκρασίας. | Κατάλληλο για χαμηλής πίεσης, προσωρινές συνδέσεις διαδρομής αερίου ή για μη κρίσιμες περιοχές όπως το νερό και η άρδευση γεωργικών προϊόντων. Λιγότερο συχνά χρησιμοποιείται σε πνευματικά κυκλώματα για κύρια κυκλώματα. | Χρησιμοποιείται κυρίως για βαρύ εξοπλισμό, μηχανήματα κατασκευής και περιστάσεις που απαιτούν μεγάλη ευελιξία και αντοχή στους κραδασμούς. | Χρησιμοποιείται σε πνευματικά συστήματα υψηλής πίεσης, εξόδους αεροσυμπιεστών, κεντρικούς αγωγούς παροχής αερίου μεγάλων αποστάσεων και σε καταστάσεις όπου δημιουργούνται συχνά παλμοί πίεσης. | Η αλυσίδα έλξης (Tank chain) μέσα στο σώμα του ρομπότ, το οποίο υφίσταται παλινδρομική κίνηση υψηλής συχνότητας και εξοπλισμός που απαιτεί εξαιρετικά υψηλή ευελιξία. | Σύνοψη της διαδρομής αερίου για συσκευές με πολλαπλά εξαρτήματα εκτέλεσης, όπως κεντρικές σωληνώσεις από σταθμούς εργασίας, νησίδες βαλβίδων έως ενεργοποιητές. |
Ο σωλήνας πολυουρεθάνης (PU) διατίθεται σε τέσσερα χρώματα: μπλε, διαφανές, κόκκινο και μπλε. Είναι βολικό για εμάς να διακρίνουμε και να συνδέσουμε τον σωλήνα εργασίας σε πνευματικές συσκευές. Συγκεκριμένα, εξαρτάται από τις τυπικές προδιαγραφές της κάθε εταιρείας. Για παράδειγμα, ορισμένες εταιρείες απαιτούν διαφανείς σωλήνες για το κενό, μπλε σωλήνες για την είσοδο αέρα και πορτοκαλί σωλήνες για την έξοδο αέρα, προκειμένου να διακρίνουν διαφορετικούς αγωγούς και να διευκολύνουν τη γρήγορη αντιμετώπιση προβλημάτων και τοποθέτηση κατά τη συντήρηση του κυκλώματος αέρα.

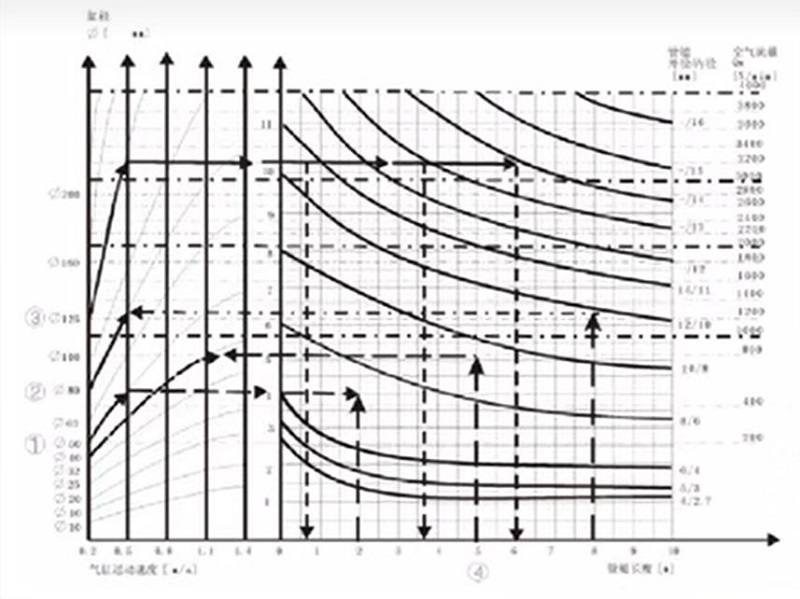

Πρώτον, γνωρίζουμε ότι το μέγεθος του σωλήνα αέρα PU μπορεί να καθορίσει τον ρυθμό ροής. Όσο μεγαλύτερος είναι ο πνευματικός σωλήνας, τόσο μεγαλύτερη είναι η ικανότητα ροής, η οποία με τη σειρά του επηρεάζει την ταχύτητα λειτουργίας του κυλίνδρου αέρα.
Αυστηρά μιλώντας, όταν κάνουμε μια επιλογή, πρέπει να συμπεριλάβουμε παραμέτρους όπως διαδρομή, αριθμός στροφών ανά λεπτό, διάμετρος κυλίνδρου κ.λπ. για υπολογισμό. Ωστόσο, με βάση τη σχετική εμπειρία, συνιστώνται διαφορετικές προδιαγραφές κυλίνδρων με αντίστοιχες προδιαγραφές σωληνώσεων αερογραμμών.
| Μέγεθος οπής κυλίνδρου αέρα (mm) | Μέγεθος σωλήνα (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Ο κύριος αγωγός για τη λειτουργία της βαλβίδας μπορεί να επιλέξει ελαφρώς μεγαλύτερους σωλήνες (που δεν θα οδηγήσει σε πρόσθετη κατανάλωση αέρα, επομένως δεν θα υπάρξει πρόσθετο κόστος κατά τη λειτουργία).
2. Ωστόσο, ο σωλήνας μεταξύ της βαλβίδας και του κυλίνδρου πρέπει να βελτιστοποιηθεί σύμφωνα με τις ακόλουθες αρχές: εάν η διάμετρος του σωλήνα είναι πολύ μικρή, θα πεταλούδα, περιορίζοντας έτσι την ταχύτητα του κυλίνδρου. Ωστόσο, η υπερβολική διάμετρος του σωλήνα μπορεί να προκαλέσει στασιμότητα, αυξάνοντας έτσι την κατανάλωση αέρα και τον χρόνο πλήρωσης.
3. Είναι απαραίτητο να λάβετε υπόψη την ακτίνα κάμψης και είναι πολύ σημαντικό να ελέγχετε την ακτίνα κάμψης όταν χρησιμοποιείτε μια αλυσίδα έλξης.
Οι σωλήνες PU έχουν συνήθως πίεση εργασίας περίπου 10 kg/cm² σε θερμοκρασία δωματίου, αν και αυτή μπορεί να διαφέρει ανάλογα με το μέγεθος και το μοντέλο. Για εφαρμογές υψηλής πίεσης, η ενισχυμένη σωλήνωση με πλεκτό PU είναι μια καλύτερη επιλογή. Είναι κατασκευασμένο με σχέδιο τριών στρωμάτων—εξωτερική PU, μεσαία ενίσχυση με πλεκτό πολυεστέρα και εσωτερικό PU—παρέχοντας βελτιωμένη αντοχή στην πίεση και ανθεκτικότητα. Επιπλέον, αυτός ο τύπος σωλήνων PU είναι κατάλληλος για μεταφορά αέρα και νερού.
Αρχή επιλογής: Πίεση διάρρηξης ≥ 3 × πίεση λειτουργίας
Η ευελιξία των σωλήνων PU διαδραματίζει κρίσιμο ρόλο στον χώρο εγκατάστασης και στην κίνηση του εξοπλισμού, ειδικά όταν χρησιμοποιούνται διαφορετικά μεγέθη όπως σωλήνες PU 6mm και 8mm. Μικρότερες διαμέτρους, όπως ο σωλήνας PU 6 mm, προσφέρουν μεγαλύτερη ακτίνα κάμψης, καθιστώντας τους ιδανικούς για συμπαγείς εγκαταστάσεις, όπως πίνακες ελέγχου ή μικρά συστήματα αυτοματισμού όπου ο χώρος είναι περιορισμένος. Αντίθετα, οι σωλήνες PU 8 mm παρέχουν μεγαλύτερη χωρητικότητα ροής αέρα και χρησιμοποιείται συνήθως σε εφαρμογές όπως πνευματικά εργαλεία ή μεγαλύτερα μηχανήματα, όπου απαιτούνται τόσο ευελιξία όσο και απόδοση ροής. Σε δυναμικά συστήματα όπως οι ρομποτικοί βραχίονες ή οι μηχανές συσκευασίας, οι σωλήνες πολυουρεθάνης υψηλής ποιότητας εξασφαλίζουν ομαλή κίνηση χωρίς τσάκιση, βελτιώνοντας την απόδοση και παρατείνοντας τη διάρκεια ζωής. Η επιλογή του σωστού μεγέθους επηρεάζει άμεσα την απόδοση του συστήματος και την αποδοτικότητα εγκατάστασης.
μαλακότερο, ανθεκτικό στην κάμψη, δυνατότητα γρήγορης ανάκαμψης μετά την κάμψη, λιγότερο επιρρεπές σε μπλοκάρισμα κατά την κάμψη, εξειδικευμένο για συστήματα αυτοματισμού, δρομολόγηση εξοπλισμού χωρίς εμπλοκή
Η σκληρότητα των σωλήνων PU είναι συνήθως μεταξύ 60Α και 95Α, ανάλογα με τον τύπο του υλικού και την εφαρμογή. Το 60Ασωλήνας PUείναι μαλακό και εύκολο στην κάμψη, κατάλληλο για σκηνές που απαιτούν συχνή κίνηση. Ο σωλήνας PU 95A είναι πιο σκληρός και κατάλληλος για καταστάσεις που απαιτούν υψηλή πίεση ή μακροχρόνια στερέωση. Κατά την επιλογή, είναι απαραίτητο να εξισορροπήσετε την ευελιξία και την ακαμψία σύμφωνα με τις πραγματικές ανάγκες.
①. Αναλογία υλικού: Η αναλογία μαλακών και σκληρών τμημάτων στην πολυουρεθάνη επηρεάζει άμεσα τη σκληρότητα και η προσαρμογή της αναλογίας μπορεί να αλλάξει τα χαρακτηριστικά του σωλήνα.
②. Πρόσθετα: Η προσθήκη ορισμένων πληρωτικών ή πλαστικοποιητών μπορεί να αλλάξει σημαντικά τη σκληρότητα, όπως η προσθήκη πυριτίου, η οποία μπορεί να αυξήσει την ακαμψία.
③. Διαδικασία παραγωγής: Οι παράμετροι της διαδικασίας όπως η θερμοκρασία εξώθησης και ο ρυθμός ψύξης μπορούν επίσης να έχουν ανεπαίσθητες επιπτώσεις στην τελική σκληρότητα.
·Δυναμική εφαρμογή: Σε σενάρια συχνής κάμψης (όπως παροχή αερίου μηχανικού βραχίονα), συνιστάται η επιλογή εύκαμπτων σωλήνων από 60A έως 75A για αποφυγή ρωγμών λόγω κόπωσης.
·Περιβάλλον υψηλής πίεσης: Συνιστάται η χρήση σκληρών σωλήνων με 85A ή παραπάνω κατά τη μεταφορά υγρών υψηλής πίεσης για να διασφαλιστεί η αντοχή σε θλίψη.
Απαιτήσεις αντοχής στη φθορά: Σε περιπτώσεις όπου υπάρχει έλξη ή τριβή στο έδαφος, μια ισορροπημένη σκληρότητα περίπου 80Α είναι πιο ιδανική.
①. Ελέγξτε τη σκληρότητα και αναγνωρίστε 85-95A. Το καλοκαίρι, η σκληρότητα των 98Α δεν μαλακώνει εύκολα σε υψηλές θερμοκρασίες. 95Α σκληρότητα το χειμώνα, δεν σκληραίνει εύκολα τον κρύο χειμώνα. Πολύ μαλακό είναι εύκολο να θυμώσεις. Πολύ σκληρό και επιρρεπές σε ρωγμές
②. Σφίξτε το τοίχωμα του σωλήνα ομοιόμορφα χωρίς φυσαλίδες. Εάν υπάρχει κάποια κούφια ή κοίλη τρίχα όταν τσιμπηθεί, θεωρείται ελαττωματική
③. Ελέγξτε την ελαστικότητα. Αφού λυγίσει 90 μοίρες, θα αναπηδήσει σε δευτερόλεπτα. Εάν η ανάκαμψη είναι αργή και έχουν απομείνει τσακίσεις, δεν πρέπει να χρησιμοποιηθούν
④. Ελέγξτε την εσωτερική διάμετρο και επιλέξτε τις αντίστοιχες προδιαγραφές ανάλογα με την πίεση του εξοπλισμού. Εάν η εσωτερική διάμετρος δεν είναι σωστή, θα επηρεάσει την ισχύ
Ο πεπιεσμένος αέρας από τους συμπιεστές είναι υψηλής θερμοκρασίας. Η βραχυπρόθεσμη χρήση είναι καλή, αλλά η μακροχρόνια χρήση μπορεί να προκαλέσει πρήξιμο ή σκάσιμο του σωλήνα. Συνιστάται η χρήση με δεξαμενές αέρα, ψύκτες και φίλτρα αέρα.
Στα εργαστήρια, οι σωλήνες PU συχνά τυλίγονται, σέρνονται και μπορεί να έρθουν σε επαφή με διαβρωτικά υγρά. Αυτοί οι παράγοντες μπορεί να βλάψουν την επιφάνεια του σωλήνα, να επιταχύνουν τη γήρανση και να μειώσουν τη διάρκεια ζωής. Αντικαταστήστε τους σωλήνες έγκαιρα ή χρησιμοποιήστε σωλήνες PU με πλεκτό υψηλής πίεσης OLK.
Η βαφή με σπρέι περιλαμβάνει υψηλές θερμοκρασίες, διαβρωτικά χρώματα και τράβηγμα σωλήνα υπό πίεση, που μπορεί να οδηγήσει σε σκάσιμο. Ακολουθήστε το διάγραμμα πίεσης-θερμοκρασίας σωλήνα, διατηρήστε την πίεση εντός ασφαλών ορίων και σκεφτείτε να χρησιμοποιήσετε πλεκτό υψηλής πίεσης OLKPU σωλήνες.
Μπορούν όλα να συνδεθούν κανονικές ευθείες συνδέσεις, στροφές και μπλουζάκια
Ναι, το χρώμα του πνευματικού σωλήνα και οι σημάνσεις σε αυτόν μπορούν να προσαρμοστούν
