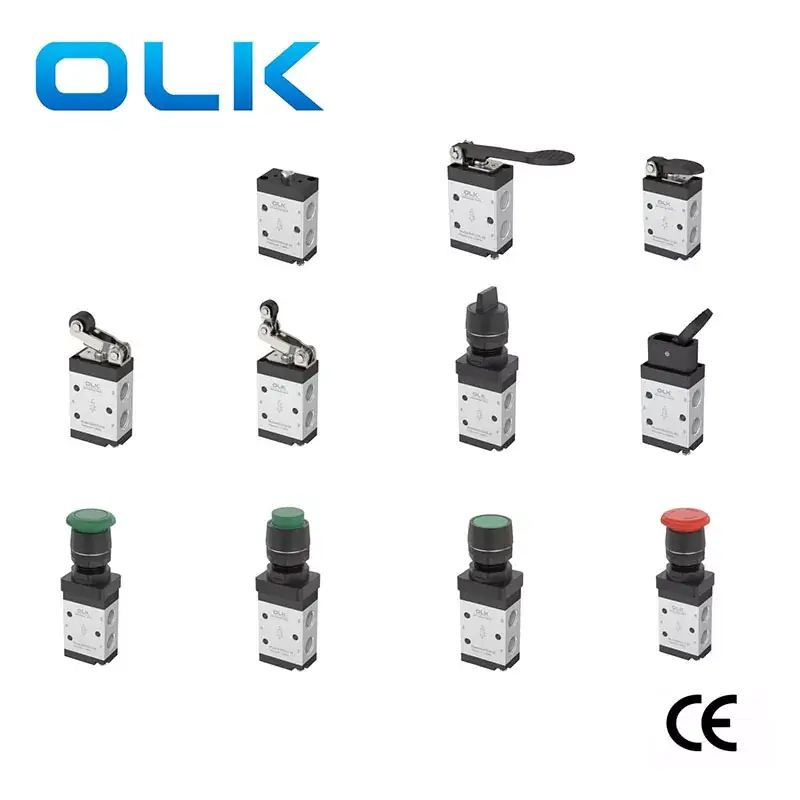

Η μηχανική βαλβίδα 3/2 κατευθύνσεων τύπου airtac της σειράς ouleikai M3 έχει 2 καταστάσεις λειτουργίας και 3 επιλογές διαδρομής. Μηχανική βαλβίδα M3 κατάλληλη για διαφορετικά σενάρια πνευματικού ελέγχου. Η μηχανική δύναμη ελέγχου βαλβίδας δομής τύπου εμβόλου M3 δεν επηρεάζεται από την πίεση λειτουργίας. σταθερό, αξιόπιστο και ανθεκτικό, κατάλληλο για μακροχρόνια σταθερά περιβάλλοντα εργασίας, όπως ο πνευματικός έλεγχος σε αυτοματοποιημένες γραμμές παραγωγής, όπως γραμμές συναρμολόγησης και γραμμές συσκευασίας.
Σύμβολο:
Κωδικός παραγγελίας
Μ3
ΜΜ
210
06
R
ΣΕΙΡΑ
Τύπος κουμπιού
κώδικας
ΜΕΓΕΘΟΣ ΛΙΜΑΣ
Χρώμα κουμπιού
M3: Mseries 2 position 3 way

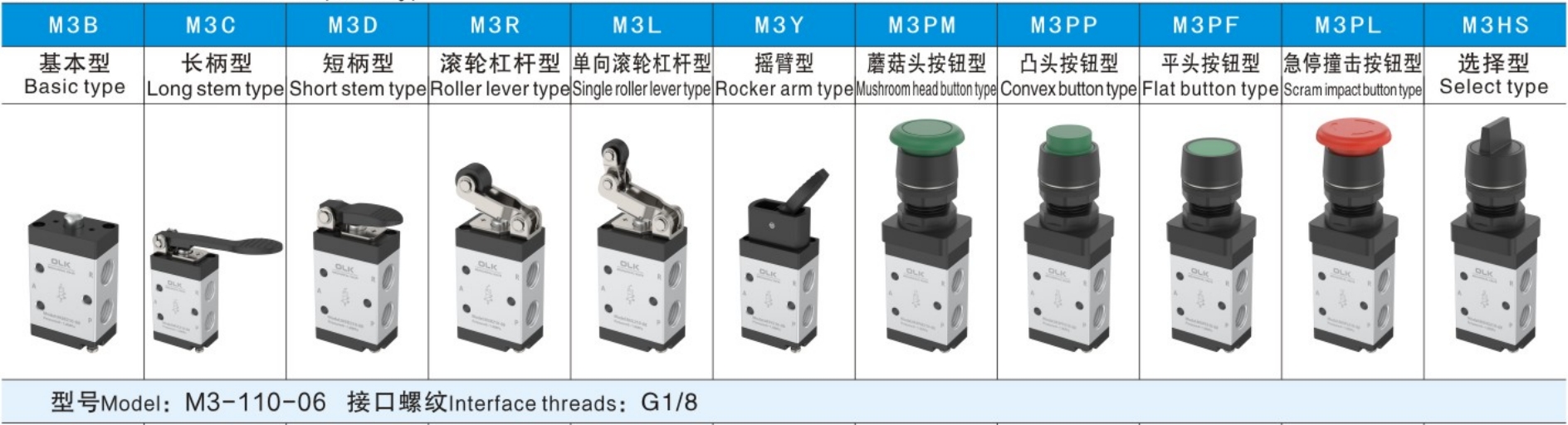

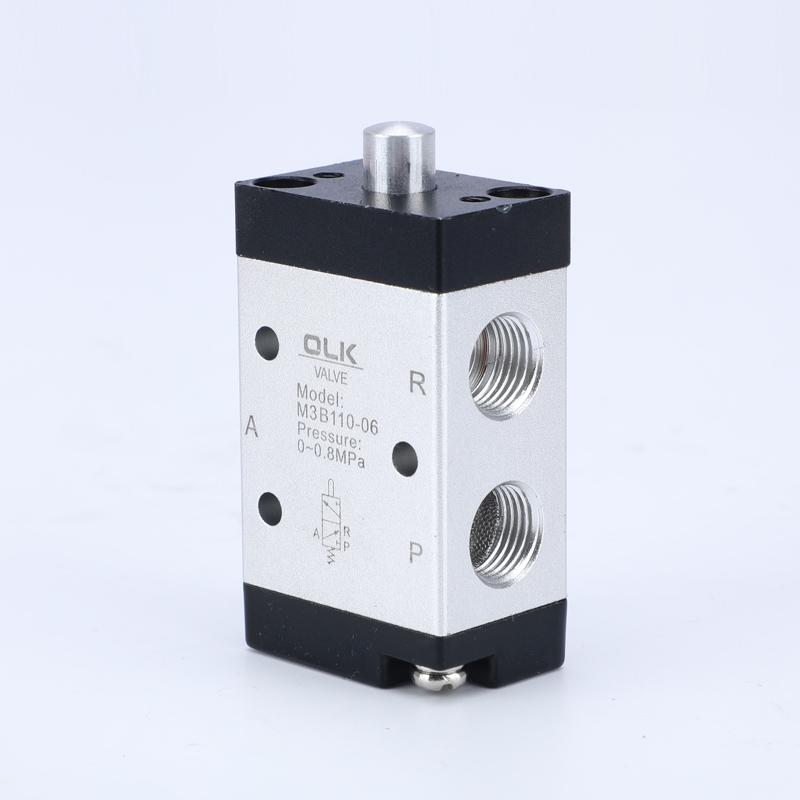

B:Βασικός τύπος (M3B)
Μονό χειριστήριο σειράς 110:110
100:06:G1/8
PL: ΚΟΚΚΙΝΟ

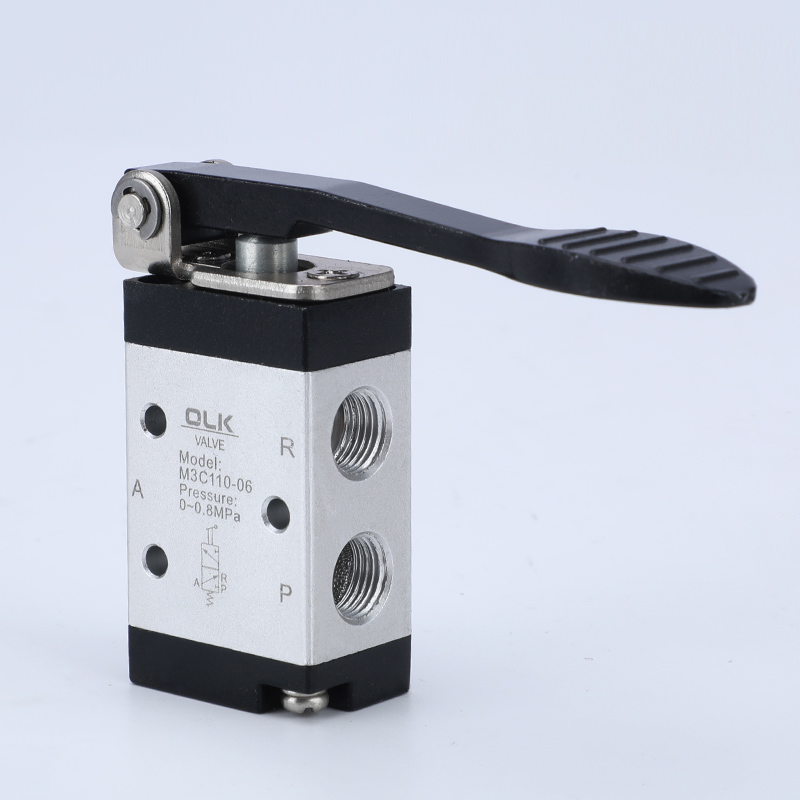

C: Τύπος μακριάς λαβής (M3C)
Μονό χειριστήριο σειράς 210:210
200:06:G1/8
PP/PF/PM/HS:ΚΟΚΚΙΝΟ ΠΡΑΣΙΝΟ ΜΑΥΡΟ

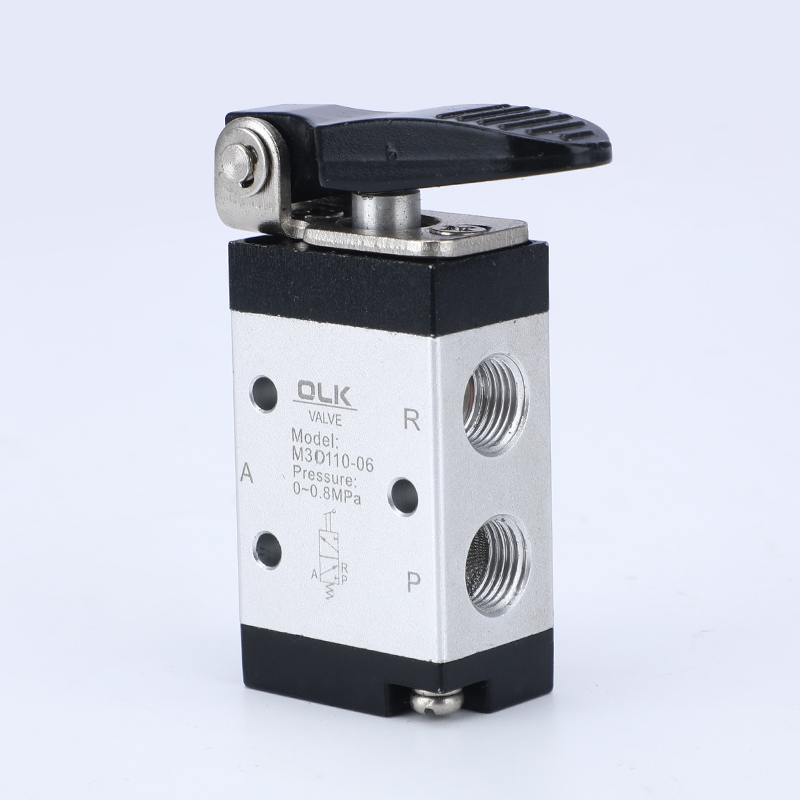

D: Τύπος κοντής λαβής (M3D)
200:08:G1/4

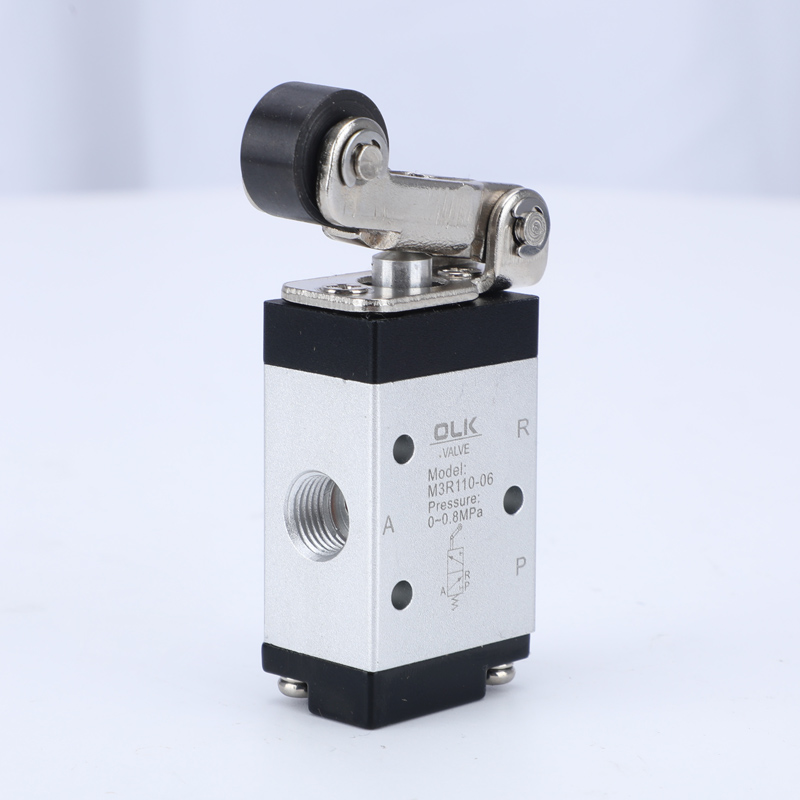

R: Τύπος μοχλού κυλίνδρου (M3R)

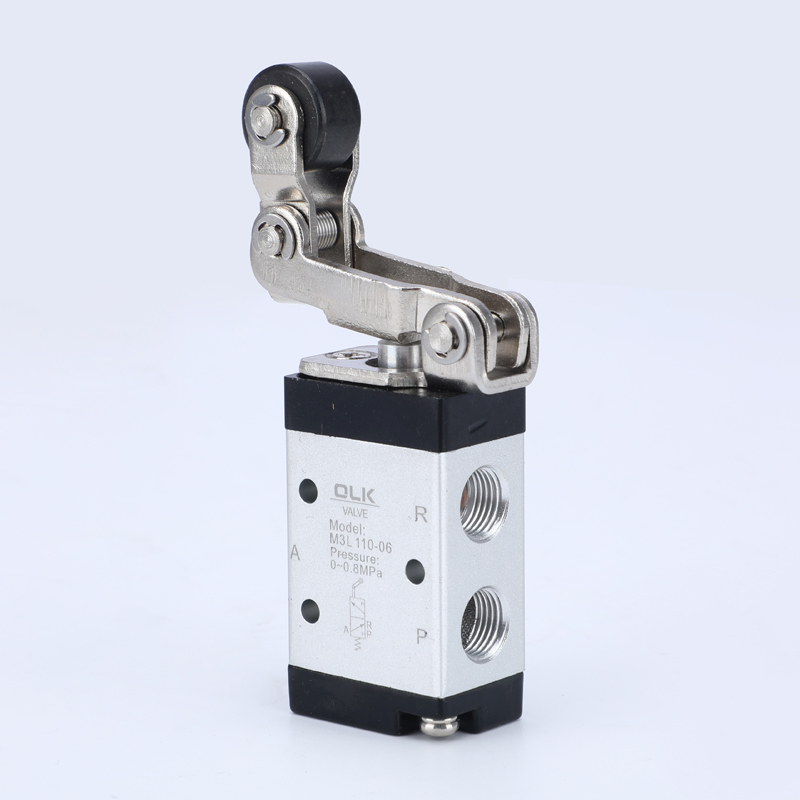

L: Τύπος μοχλού κυλίνδρου μονής κατεύθυνσης (M3L)

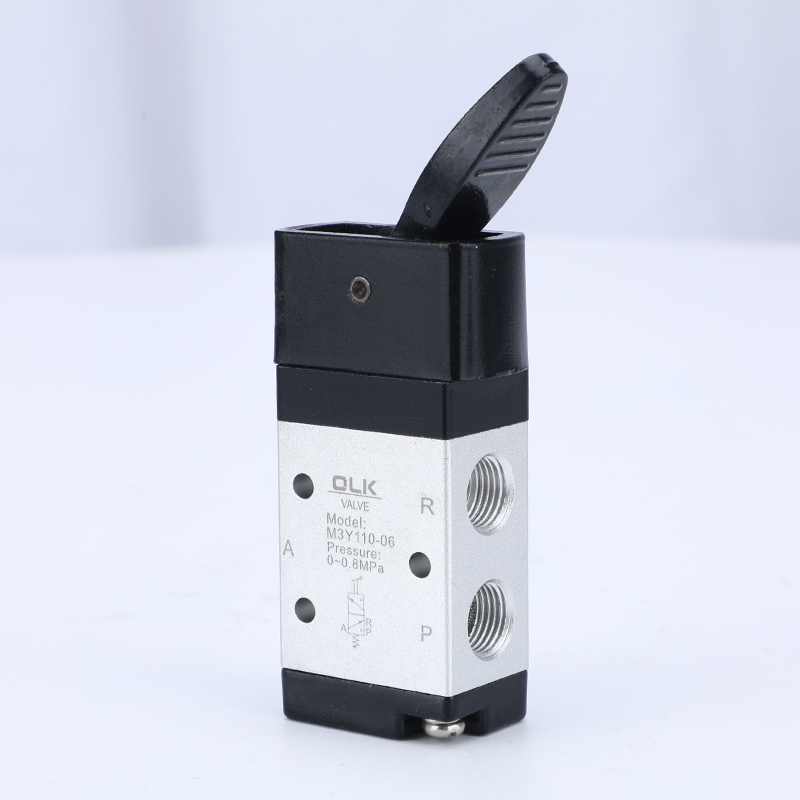

Y: Τύπος βραχίονα Rocker (M3Y)

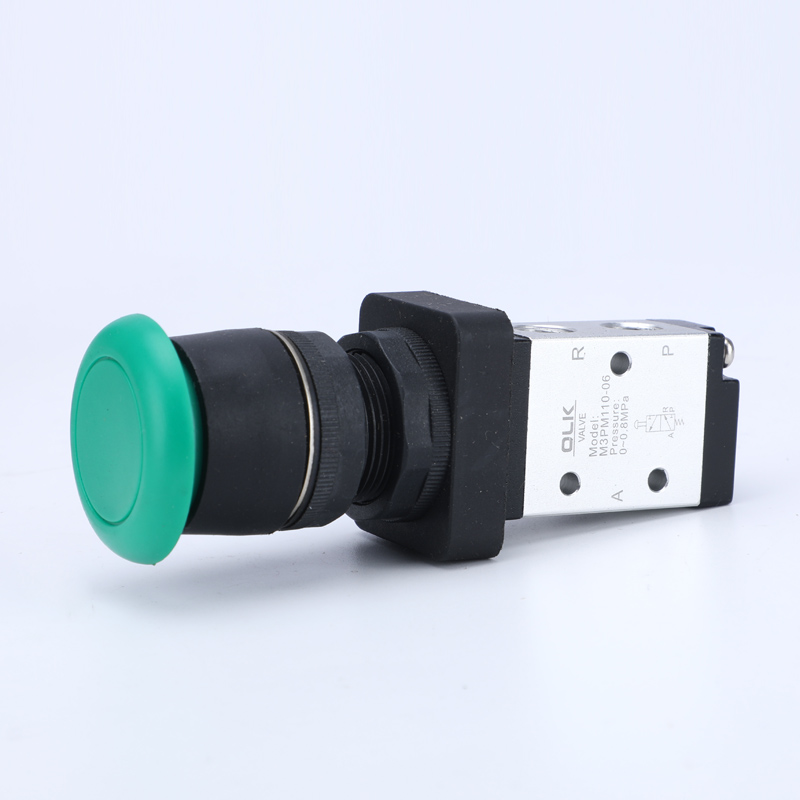

ΜΜ: Τύπος κουμπιού κεφαλής μανιτάρι (M3PM)

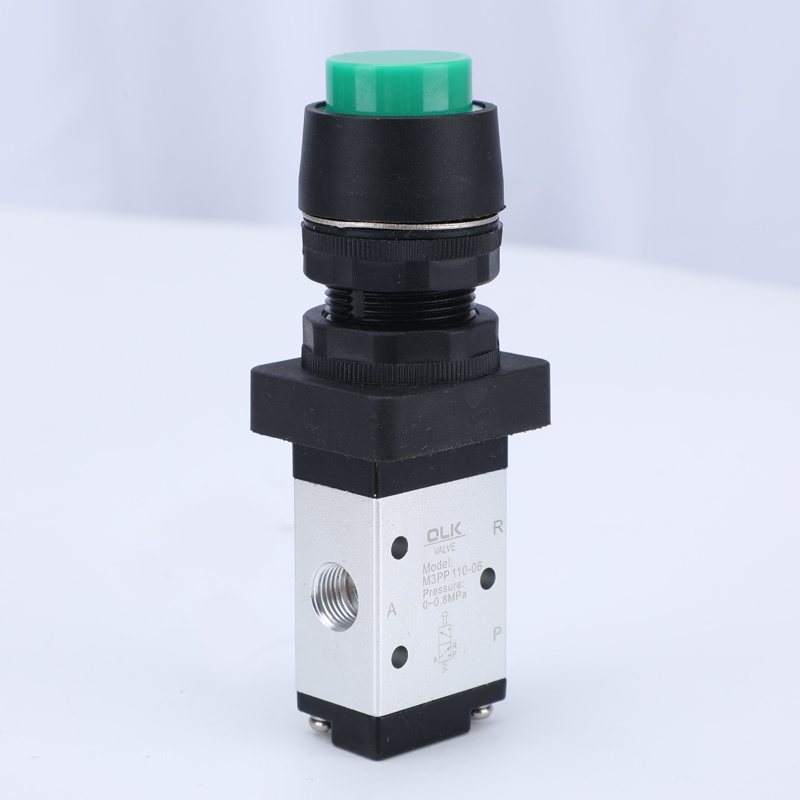

PP: Τύπος κουμπιού ανυψωμένης κεφαλής (M3PP)

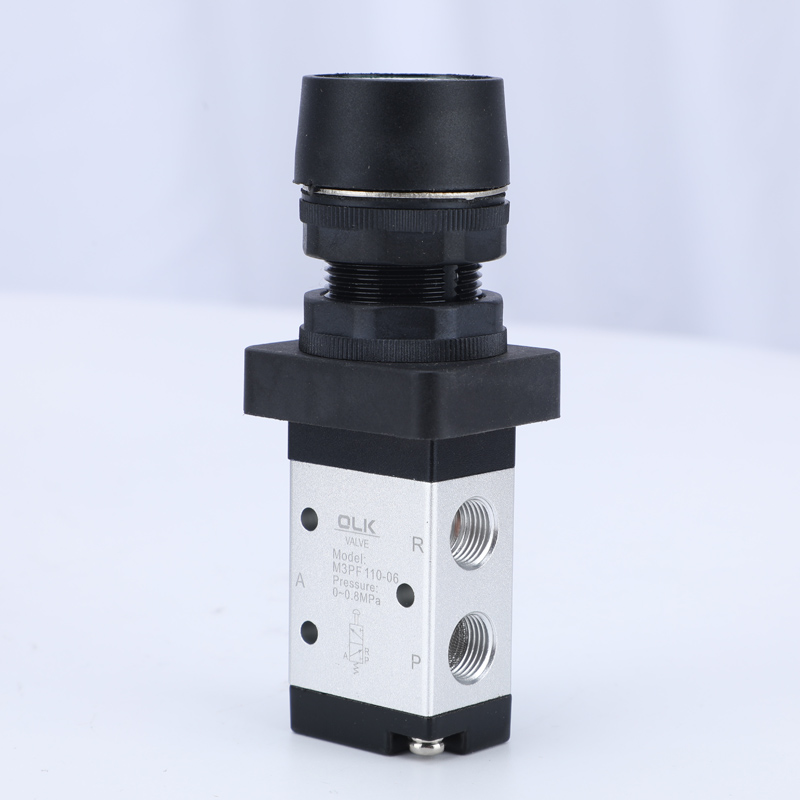

PF: Τύπος κουμπιού επίπεδης κεφαλής (M3PF)

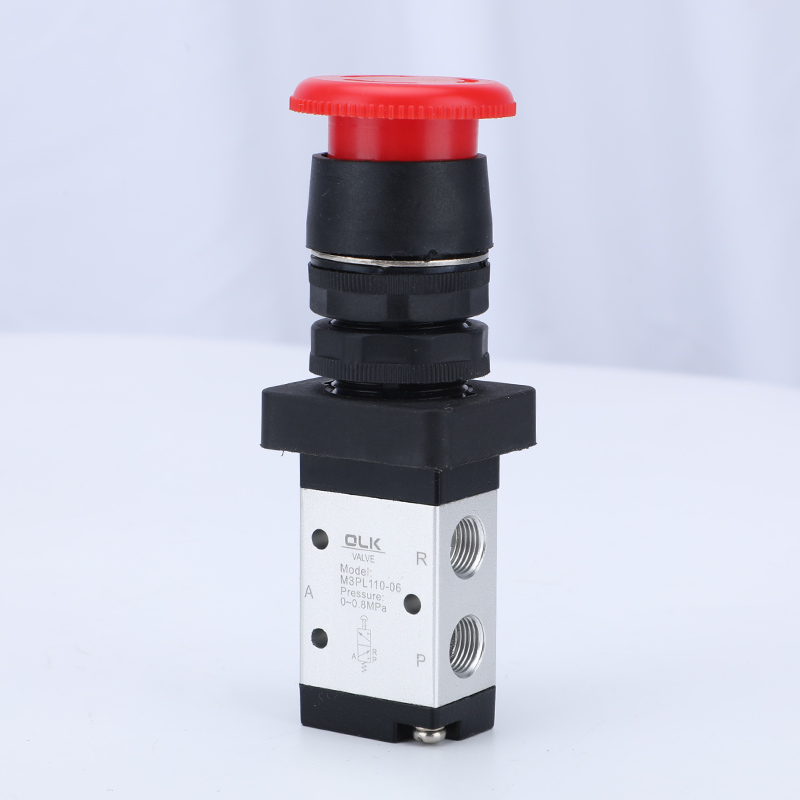

PL: Τύπος κουμπιού κρούσης διακοπής έκτακτης ανάγκης (M3PL)
HS: Τύπος επιλογέα (M3HS)
1. Η θύρα εξάτμισης βρίσκεται στο σώμα, διευκολύνοντας την εγκατάσταση σιγαστήρα για μείωση του θορύβου και της ρύπανσης.
2. Οι σειρές M3B, M3R και M3L απαιτούν εξωτερικές δυνάμεις για μεταγωγή που παρέχονται από εξωτερικούς μηχανισμούς, κατάλληλους για ανίχνευση θέσης ή διακόπτες διαδρομής.
3. Οι σειρές M3C, M3D, M3Y, M3PF, M3PM, M3PP και M3PLM3HS λειτουργούν χειροκίνητα, με διάφορα δομικά σχήματα κεφαλών ελέγχου για άνετη χρήση υπό διαφορετικές συνθήκες.
4. Η δομή τύπου εμβόλου, η δύναμη ελέγχου δεν επηρεάζεται από την πίεση εργασίας (δηλαδή, χωρίς αντίθλιψη), τη σφράγιση του εσωτερικού δακτυλίου, την εξαιρετική στεγανοποίηση και την ευέλικτη εναλλαγή.
5. Δεν χρειάζεται λίπανση λαδιού.
6. Βολική εγκατάσταση και χρήση με τοποθέτηση πολλαπλών θέσεων.
7. Οι κεφαλές ελέγχου των σειρών M3C, M3D, M3Y, M3R και M3L είναι κατασκευασμένες από μεταλλικό υλικό για μεγάλη διάρκεια ζωής και μεγαλύτερη αξιοπιστία.
|
Μοντέλο |
M3B |
M3C |
M3D |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
Μέσο εργασίας |
Αέρας (Φιλτράρετε μέσω οθόνης φίλτρου άνω των 40μm) |
|||||||||||
|
Λειτουργία δράσης |
Εξωτερικός έλεγχος τύπου άμεσης δράσης |
|||||||||||
|
Μέγεθος θύρας |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
Αποτελεσματική περιοχή διατομής |
ΜΙΝΙ |
05:2,5 mm² (Cv=0,14) |
||||||||||
|
110 |
06:8,0 mm² (Cv=0,45) |
|||||||||||
|
210 |
06:9,0 mm² (Cv=0,5); 0,8:12,0 mm² (Cv=0,67) |
|||||||||||
|
Θέση |
3/2 Λιμάνι |
|||||||||||
|
ΔΕΝ ΧΡΕΙΑΖΕΤΑΙ |
||||||||||||
|
Εύρος πίεσης |
0-1,0 MPa (0-145psi) |
|||||||||||
|
Πίεση απόδειξης |
1,5 MPa (215psi) |
|||||||||||
|
Πίεση Woking |
«-20-70℃ |
|||||||||||
|
Υλικό σώματος |
Κράμα αργιλίου |
|||||||||||
Προφυλάξεις
1) Το τμήμα ελέγχου είναι κατασκευασμένο από πλαστικό μηχανικής και επιτρέπεται μόνο η χειροκίνητη λειτουργία. Μην χρησιμοποιείτε μεταλλική κρούση για να αλλάξετε τη βαλβίδα.
2) Οι σειρές M3B, M3C, M3D, M3PM, M3PF και M3PP επαναφέρονται αυτόματα. Οι χειροκίνητες βαλβίδες M3Y, M3HS και M3PL επαναφέρονται χειροκίνητα. Αφού πιέσετε το M3PL στη θέση του θησαυρού, το περιστροφικό κουμπί πρέπει να περιστραφεί για επαναφορά.
3) Δώστε προσοχή στην αντίστροφη διαδρομή. Όταν οποιαδήποτε εξωτερική δύναμη προκαλεί την αναστροφή της βαλβίδας, η βασική διαδρομή αντιστροφής δεν πρέπει να υπερβαίνει το εύρος της διαδρομής αντιστροφής που καθορίζεται στον πίνακα διαδρομής ελέγχου, διαφορετικά θα προκαλέσει βλάβη στο σώμα της βαλβίδας.
4) Η βαλβίδα κυλίνδρου μονής κατεύθυνσης M3L μπορεί να αλλάξει μόνο προς μία κατεύθυνση (κτυπώντας από δεξιά προς τα αριστερά). Μη έγκυρη πρόσκρουση προς την άλλη κατεύθυνση (καμπύλη από αριστερά προς τα δεξιά).
5) Ο συνδυασμός κεφαλής ελέγχου μπορεί να παραγγελθεί ξεχωριστά.
