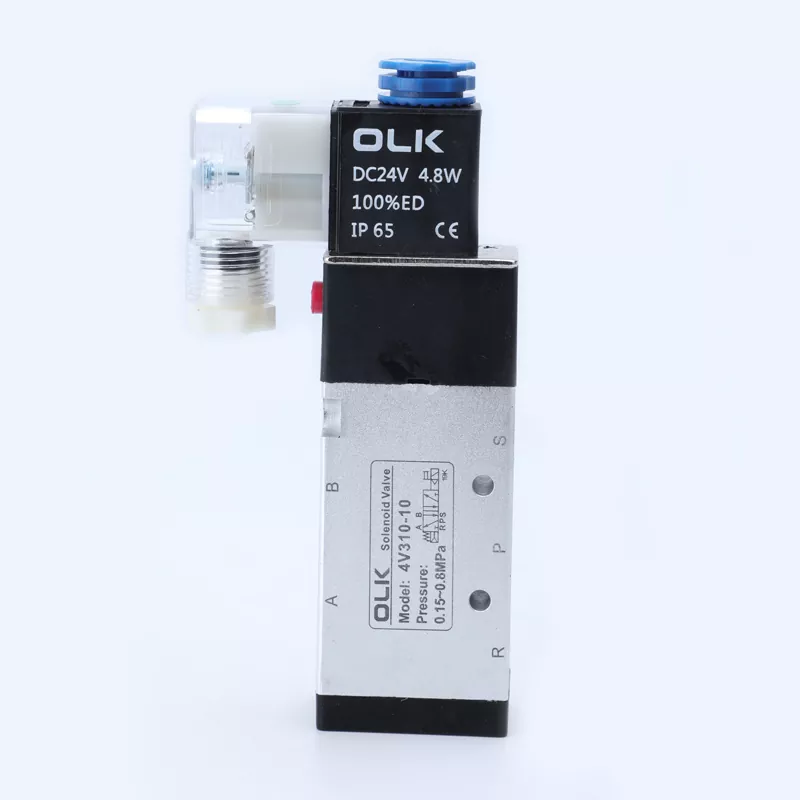

Η ηλεκτρομαγνητική βαλβίδα 4v300 5

Κωδικός παραγγελίας

4V

3

10

10

AC110V

Μοντέλο

Κώδικας

τύπος βαλβίδας

μέγεθος θύρας

δυναμικό

Πηνίο απόδειξης έκρηξης

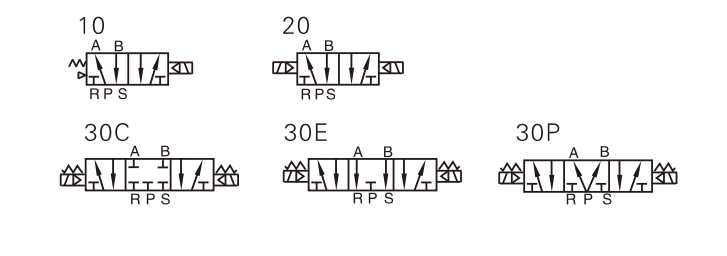

4V: Αθλητισμός 2 (3) Λειτουργία θέσης θέσης

3: 300 σειρές

10: Μονοπόλεμος 5/2 τρόπος

08: G1/4

AC220V

Όχι: Τύπος DIN

20: Διπλή ηλεκτρομαγνητική βαλβίδα 5/2 τρόπος

10: G3/8

DC24V

I: Τύπος γραμμής

30C: Διπλό ηλεκτρομαγνητικό VLAVE5/3WAY CENTER

AC110V

30E: Διπλό ηλεκτρομαγνητικό κέντρο εξάτμισης VLAVE5/3WAY

AC24V

30p: Διπλή ηλεκτρομαγνητική βαλβίδα 5/3 τρόπος πίεσης δρόμου

DC12V

Μοντέλο

4V310-08 4V320-08

4V330-08 4V330E-08 4V330P-08

4V310-10 4V320-10

4V330C-10 4V330E-10 4V330P-10

Μέσο εργασίας

Air (φίλτρο μέσω οθόνης φίλτρου άνω των 40μm)

Λειτουργία δράσης

Εσωτερικός τύπος πιλοτικού

μέγεθος θύρας

Inlet = outlet = θύρα εξάτμισης = g1/4

Inlet = outlet == g1/8 θύρα εξάτμισης = g1/4

Αποτελεσματική περιοχή διατομής

25mm² (CV = 1,4）

18.0mm² (CV = 1)

30.0mm² (CV = 1.68)

18.0mm² (CV = 1.0）

Θέσεις

5/2 λιμάνι

5/3 θύρα

5/2 λιμάνι

5/2 λιμάνι

Κλίμακα πίεσης

0.15-0.8 MPa (21-114psi)

Πίεση απόδειξης

1.5MPa (215psi)

Πίεση εργασίας

'-20-70 ℃

Υλικό σώματος

Κράμα αργιλίου

Λάδωμα

Δεν χρειάζεται

Συχνότητα max.operating

5 φορές/δευτερόλεπτο

3 φορές/δευτερόλεπτο

5 φορές/δευτερόλεπτο

3 φορές/δευτερόλεπτο

Βάρος

4V310-08: 310G 4V320-08: 400G

450 g

4V310-10: 310G 4V320-10: 400G

450 g
