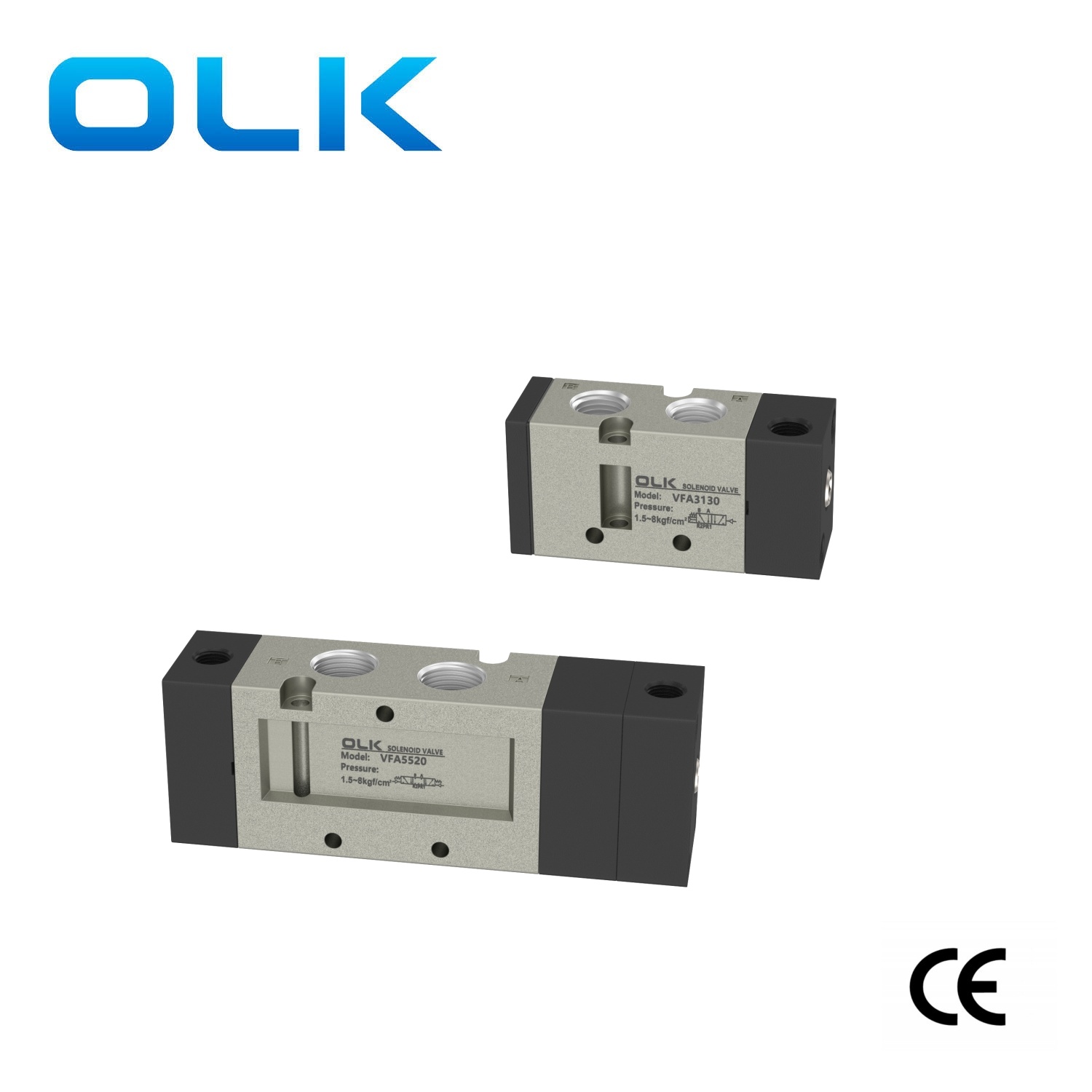

Οι βαλβίδες αναστροφής πνευματικού ελέγχου της σειράς Ouleikai (OLK) VFA προσφέρουν τρεις επιλογές διαδρομής αέρα: αμφίδρομη τρίθυρη, αμφίδρομη πέντε θυρίδα και τριπλή πεντάθυρη. Ο πυρήνας της βαλβίδας αλλάζει με πνευματική πίεση για να αλλάξει την κατεύθυνση ροής αέρα. Αυτή η πνευματική πίεση είναι γνωστή ως πίεση πιλότου ή πίεση ελέγχου, που παρέχεται εξωτερικά. Τα σπειρώματα διεπαφής του σώματος της βαλβίδας ελέγχου αέρα VFA είναι χωρίς γρέζια και το εσωτερικό του σώματος της βαλβίδας είναι λείο. Χρησιμοποιεί μια οθόνη φίλτρου 40 micron για αποτελεσματική διήθηση ακαθαρσιών, παρατείνοντας τη διάρκεια ζωής του στεγανοποιητικού δακτυλίου.
Η πνευματική βαλβίδα ελέγχου VFA χρησιμοποιείται ευρέως σε διάφορους βιομηχανικούς τομείς όπως τα πετροχημικά, η παραγωγή ενέργειας, τα φαρμακευτικά προϊόντα κ.λπ., για τον έλεγχο της κατεύθυνσης και της ροής του αερίου. Επιπλέον, μπορεί επίσης να χρησιμοποιηθεί σε συστήματα βιομηχανικού αυτοματισμού για εργασίες όπως έλεγχος αγωγών υγρών, έλεγχος αγωγών αερίου και αυτοματοποιημένος έλεγχος γραμμής παραγωγής.
ΣΥΜΒΟΛΟ:
Κωδικός παραγγελίας
VF3
130
4
G
B
02
ΣΕΙΡΑ
Πηνίο & ΘΕΣΗ
ΔΥΝΑΜΙΚΟ
ΤΥΠΟΣ ΓΡΑΜΜΗΣ
ΕΓΧΕΙΡΙΔΙΟ
ΜΕΓΕΘΟΣ ΛΙΜΑΣ
Μονή ηλεκτρομαγνητική βαλβίδα 130:5/2 κατεύθυνσης
3:110 VAC
G:ΤΥΠΟΣ ΓΡΑΜΜΗΣ
02:PT1/4
Διπλή ηλεκτρομαγνητική βαλβίδα 230:5/2 κατευθύνσεων
4:220 VAC
Δ: ΑΠΟ
Διπλή ηλεκτρομαγνητική βαλβίδα 330:5/2 κατευθύνσεων κλειστό κέντρο
5:24 VDC
DZ:DIN ΜΕ ΦΩΣ
Κέντρο εξάτμισης διπλής ηλεκτρομαγνητικής βαλβίδας 430:230:5/2 κατευθύνσεων
6:12 VDC
Κέντρο πίεσης διπλής ηλεκτρομαγνητικής βαλβίδας 530:230:5/2 κατευθύνσεων
|
μέσο εργασίας |
Αέρας (φιλτραρισμένος μέσω φίλτρου άνω των 40μm) |
|
Δράση |
εξωτερικός έλεγχος αέρα |
|
λιπαντικό |
περιττός |
|
Εύρος πίεσης εργασίας MPa(psi) |
0,15~0,9 |
|
μοντέλο |
Διάμετρος θύρας |
αριθμός θέσεων |
Πραγματική επιφάνεια διατομής mm² (τιμή CV) |
|
VFA3130-02 |
Είσοδος=Έξοδος=PT1/4 Εξάτμιση=PT1/8 |
2 θέση 5 τρόπος |
18(1) |
|
VFA3230-02 |
Είσοδος=Έξοδος=PT1/4 Εξάτμιση=PT1/8 |
2 θέση 5 τρόπος |
18(1) |
|
VFA3330-02 |
Είσοδος=Έξοδος=PT1/4 Εξάτμιση=PT1/8 |
Τρεις θέσεις πέντε κατευθύνσεις |
18(1) |
|
VFA3430-02 |
Είσοδος=Έξοδος=PT1/4 Εξάτμιση=PT1/8 |
Τρεις θέσεις πέντε κατευθύνσεις |
18(1) |
|
VFA3530-02 |
Είσοδος=Έξοδος=PT1/4 Εξάτμιση=PT1/8 |
Τρεις θέσεις πέντε κατευθύνσεις |
18(1) |
|
VFA5120-03 |
PT3/8 |
2 θέση 5 τρόπος |
45 (2,5) |
|
VFA5220-03 |
PT3/8 |
2 θέση 5 τρόπος |
45 (2,5) |
|
VFA5320-03 |
PT3/8 |
Τρεις θέσεις πέντε κατευθύνσεις |
45 (2,5) |
|
VFA5420-03 |
PT3/8 |
Τρεις θέσεις πέντε κατευθύνσεις |
45 (2,5) |
|
VFA5520-03 |
PT3/8 |
Τρεις θέσεις πέντε κατευθύνσεις |
45 (2,5) |
