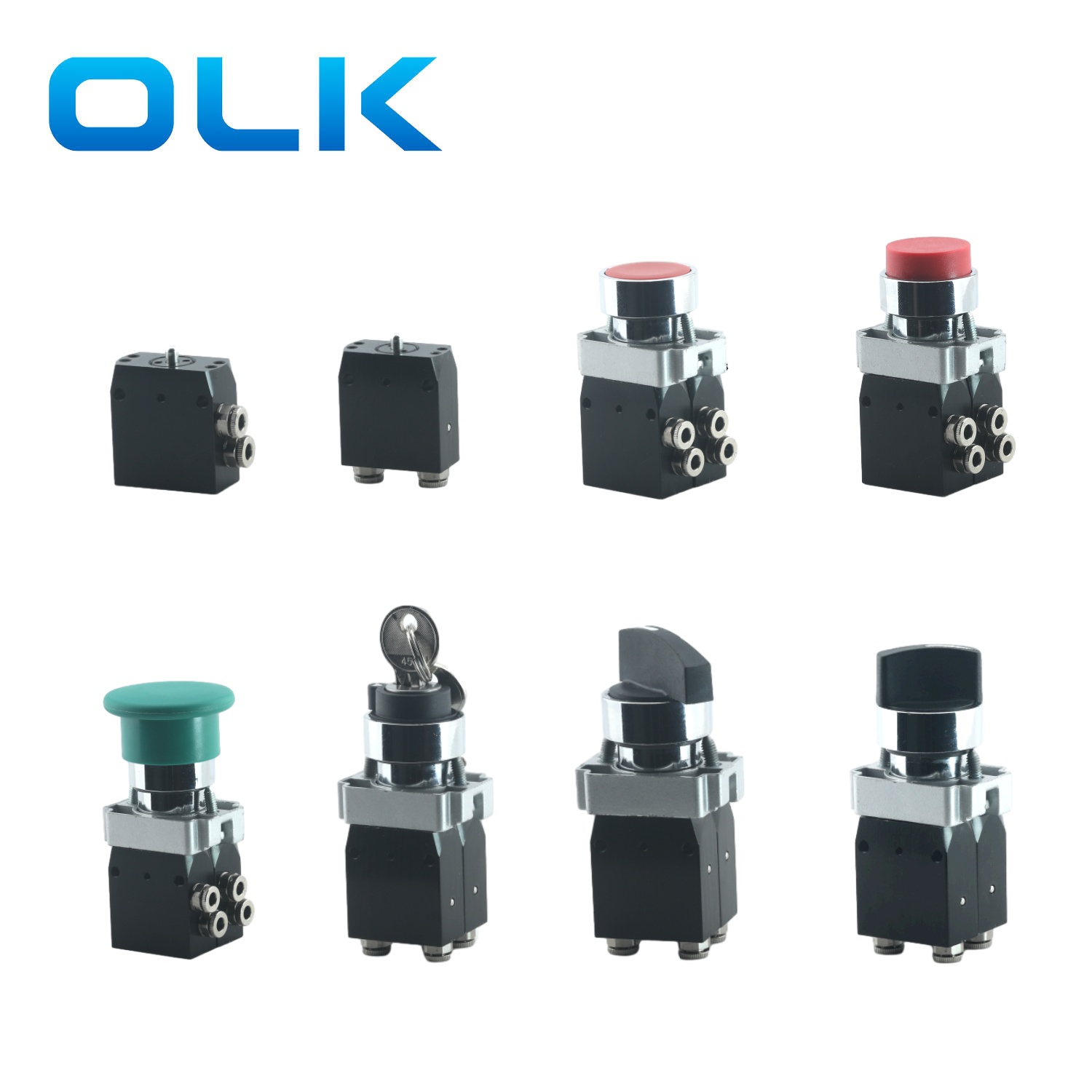

Το Ouleikai (OLK) 104 σειράς Micro Push Valve είναι μια συμπαγής πνευματική μηχανική βαλβίδα που σχεδιάστηκε για ακρίβεια και απόδοση. Συχνά χρησιμοποιείται για να ανιχνεύσει εάν κάτι κινείται, όπως μια πόρτα ή ένα άνοιγμα και το κλείσιμο παραθύρων, ή για να αισθανθούν τα μέρη που κινούνται μέσα σε ένα μηχάνημα. Οι βαλβίδες 3 κατευθύνσεων και 2 κατευθύνσεων είναι διαθέσιμες σε εκδόσεις NO ή NC. Η βαλβίδα M104 με διάφορους διακόπτες κουμπιών μπορεί να επιλέξει .besides Υπάρχουν τρεις θέσεις μπορούν να επιλέξουν σε διακόπτες μεγάλου βραχίονα, διακόπτες μικρού βραχίονα και βασικούς διακόπτες.
Το ελαφρύ σώμα του κράματος αλουμινίου εξασφαλίζει ανθεκτικότητα διατηρώντας παράλληλα ένα κομψό, μοντέρνο σχέδιο.

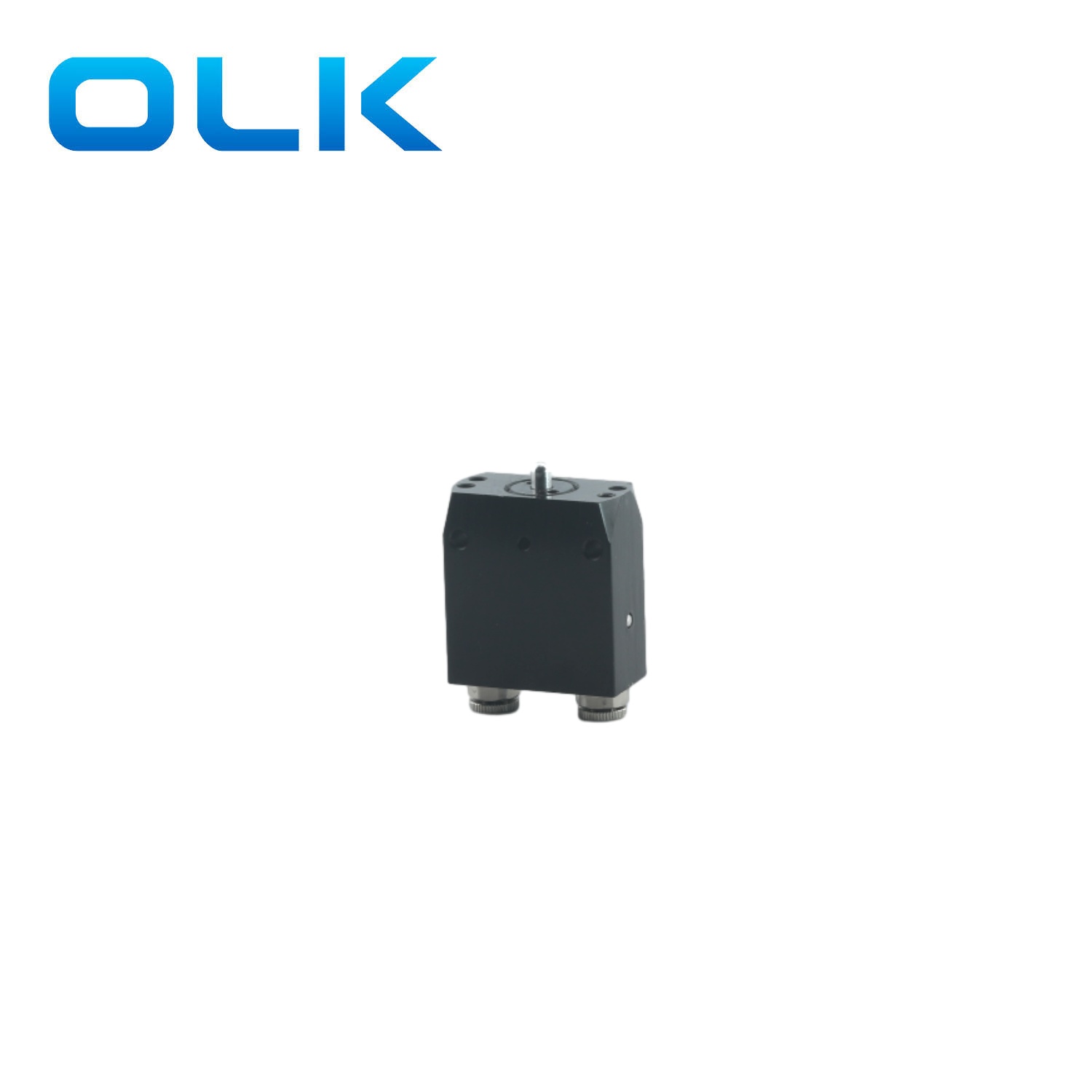

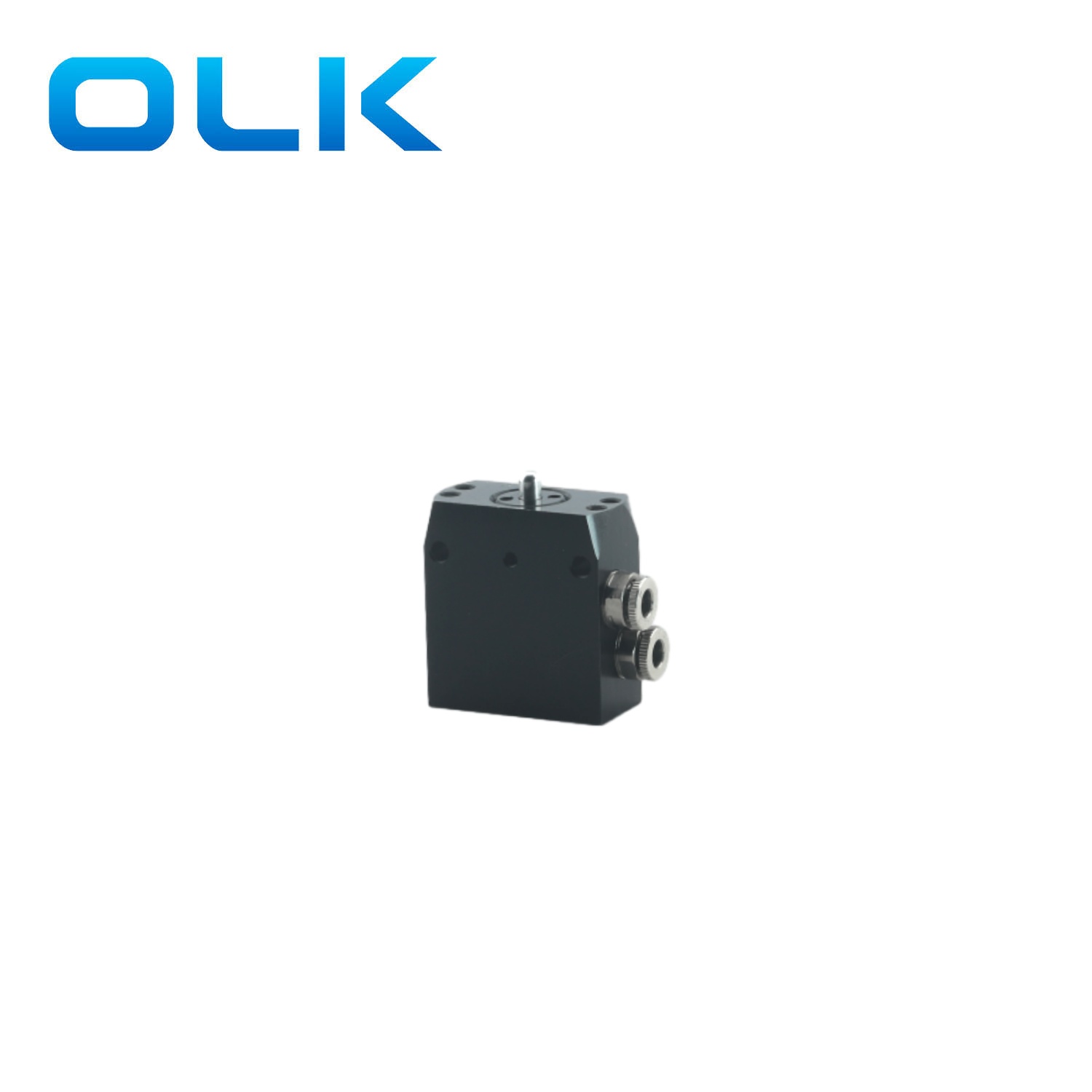

3 Way 104 Series Micro Push Button Valve είναι διαθέσιμη σε δύο διαμορφώσεις: πλευρική θύρα και κάτω θύρα, προσφέροντας ευέλικτες επιλογές εγκατάστασης που ταιριάζουν σε διαφορετικές εφαρμογές.
Για πρόσθετη ευκολία, τα ενσωματωμένα εξαρτήματα push-to-connect επιτρέπουν τις συνδέσεις με γρήγορες και χωρίς προβλήματα, εξαλείφοντας την ανάγκη για πρόσθετους προσαρμογείς ή εξαρτήματα. Ζήστε μια απρόσκοπτη και αποτελεσματική πνευματική λύση με τη μηχανική βαλβίδα 104!

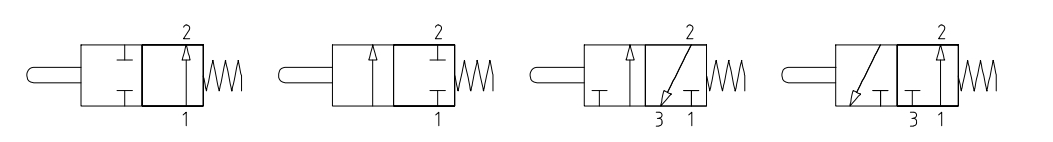

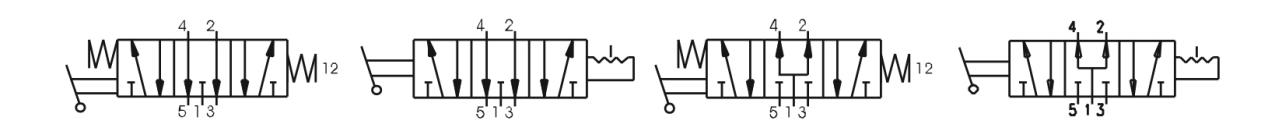

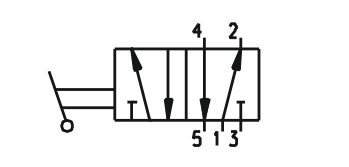

Σειρά M104 σύμβολο:
|
Κωδικός παραγγελίας |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
ΜΟΝΤΕΛΟ: |
Αριθμός θυρών |
Τύπος ενεργοποιητή |
Χρώμα κουμπιού |
Τύπος θύρας |
Λειτουργία |
|||||
|
104 Σειρά Micro Valve |
22: 2 Θέση 2 τρόπος |
Κενό: βασικός τύπος |
1: Κόκκινο |
L: Πλευρική θύρα |
ΕΤΟΣ |
|||||
|
32: 2 Θέση 3 δρόμων |
623: Καταχωριστής τύπου κουμπιού |
2: Μαύρο |
P: κάτω θύρα |
Γ: NC |
||||||
|
623: Τύπος κουμπιού κυρτή |
3: Πράσινο |
|||||||||
|
625: Τύπος κουμπιού μανιταριών |
4: κίτρινο |
|||||||||
|
627: Διακόπτες μεγάλου βραχίονα |
||||||||||
|
628: Τύπος διακόπτη κλειδιών |
||||||||||
|
630: Διακόπτες βραχίονα βραχίονα |
||||||||||
| Κωδικός παραγγελίας | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| ΜΟΝΤΕΛΟ: | Αριθμός θυρών | Τύπος ενεργοποιητή | Χρώμα κουμπιού | Τύπος θύρας | ||||
| 104 Σειρά Micro Valve | 52: 2 θέση 5 δρόμων | Κενό: βασικός τύπος | 1: Κόκκινο | L: Πλευρική θύρα | ||||
| 622: Τύπος επίπεδου κουμπιού | 2: Μαύρο | P: κάτω θύρα | ||||||
| 623: Τύπος κουμπιού κυρτή | 3: Πράσινο | |||||||
| 625: Τύπος κουμπιού μανιταριών | 4: κίτρινο | |||||||
| 627: Διακόπτες μεγάλου βραχίονα | ||||||||
| 628: Τύπος διακόπτη κλειδιών | ||||||||
| 630: Διακόπτες βραχίονα βραχίονα | ||||||||
| Κωδικός παραγγελίας | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| ΜΟΝΤΕΛΟ: | Αριθμός θυρών | Τύπος | Τύπος ενεργοποιητή | Τύπος θύρας | ||||||
| 104 Σειρά Micro Valve | 53: 3 θέση 5 τρόπος | 32: Κέντρο εξάτμισης | 627: Διακόπτες μεγάλου βραχίονα | 0: στιγμιαία διάθεση τριών θέσεων | L: Πλευρική θύρα | |||||
| 33: Κέντρο πίεσης | 628: Τύπος διακόπτη κλειδιών | 1: Διακόπτης διατήρησης τριών θέσεων | P: κάτω θύρα | |||||||
| 630: Διακόπτες βραχίονα βραχίονα | ||||||||||
Σειρά 104 Μικρή βαλβίδα κουμπιού Γενικές παραμέτρους
|
μέσο εργασίας |
Αέρας (διηθημένο μέσω φίλτρου άνω των 40 μm) |
|
Λειτουργία |
Όχι, NC |
|
Αποτελεσματικό στόμιο |
Φ2.5 |
|
σύνδεσμος |
4mm ώθηση στο σύνδεσμο |
|
Διάμετρος λιμένων |
G1/8 |
|
Αριθμός θέσεων |
2/2 τρόπος ή 3/2 τρόπος |
|
Τυποποιημένος ρυθμός ροής NL/min |
90NL/λεπτό |
|
Μέγιστη πίεση εργασίας |
10 bar |
|
Θερμοκρασία εργασίας ° C |
'-5 ~ 70 ℃ |
|
Υλικό σώματος |
κράμα αργιλίου |
|
M104 Βαλβίδα - Περίληψη παραγγελίας για τύπους κουμπιών |
||
|

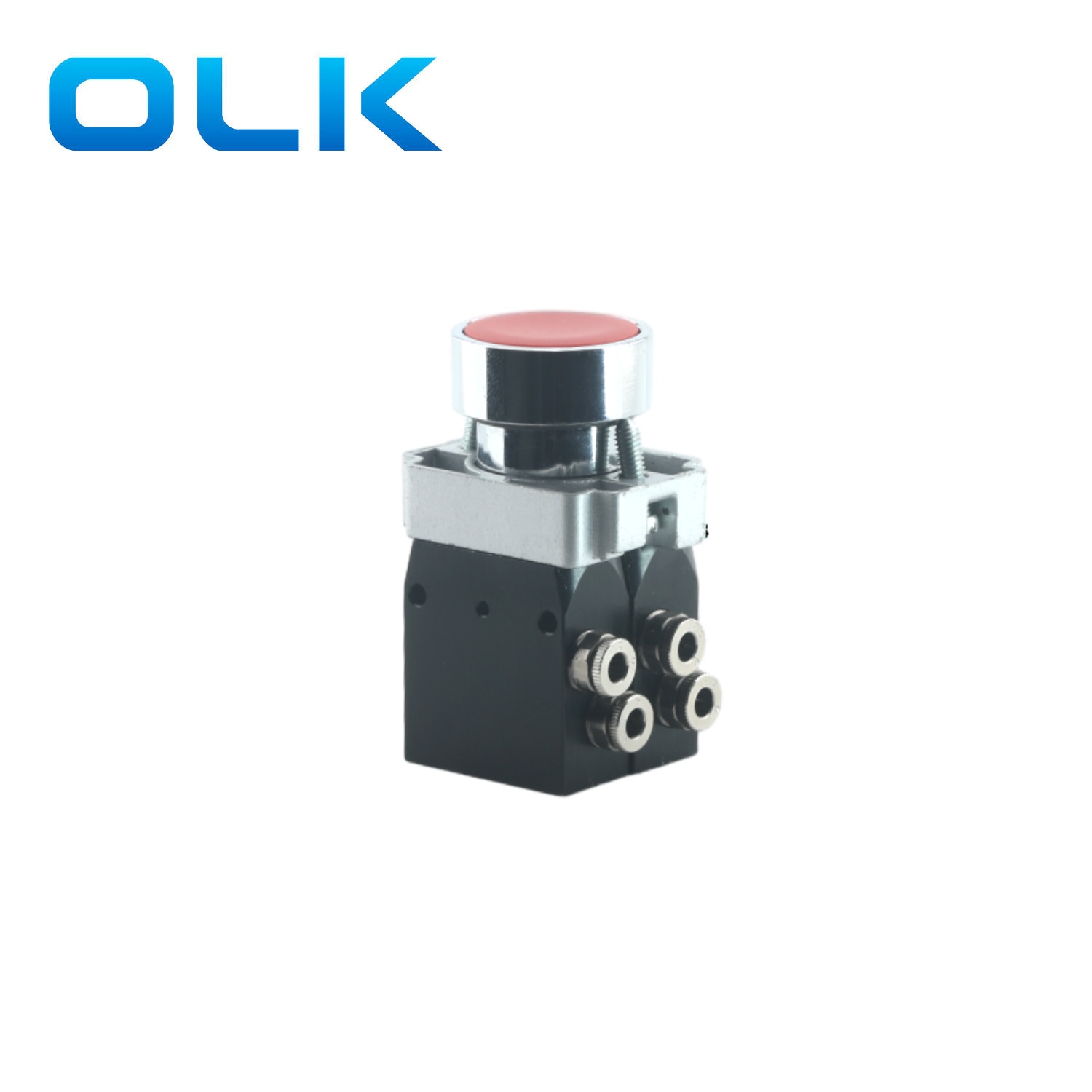

622: Τύπος επίπεδου κουμπιού |
M104. 622. 1 |
1: Κόκκινο |
|
M104. 622. 2 |
2: Μαύρο |
|
|
M104. 622. 3 |
3: Πράσινο |
|
|
M104. 622. 4 |
4. |
|
|

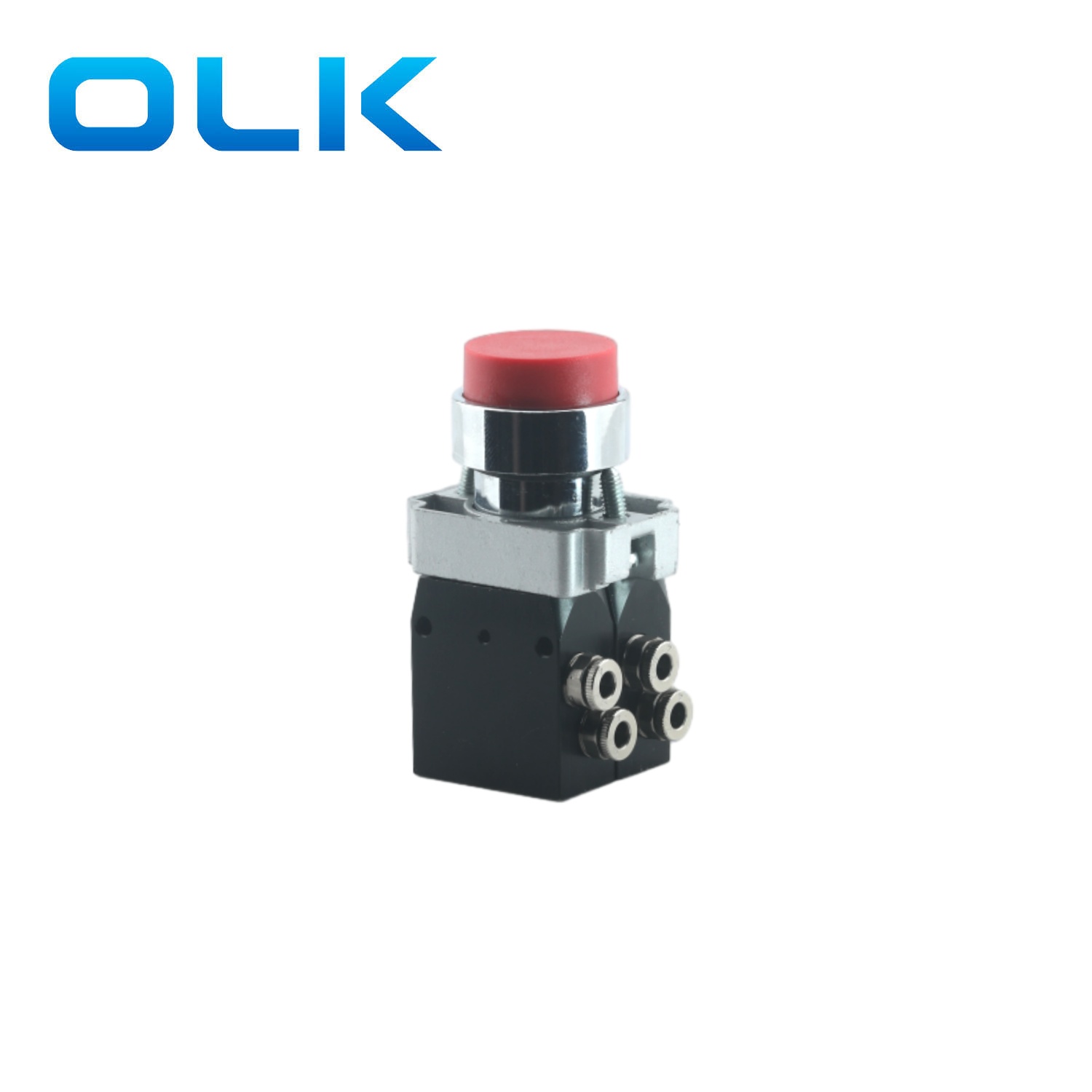

623: Τύπος κουμπιού κυρτή |
M104. 623. 1 |
1: Κόκκινο |
|
M104. 623. 2 |
2: Μαύρο |
|
|
M104. 623. 3 |
3: Πράσινο |
|
|
M104. 623. 4 |
4. |
|
|

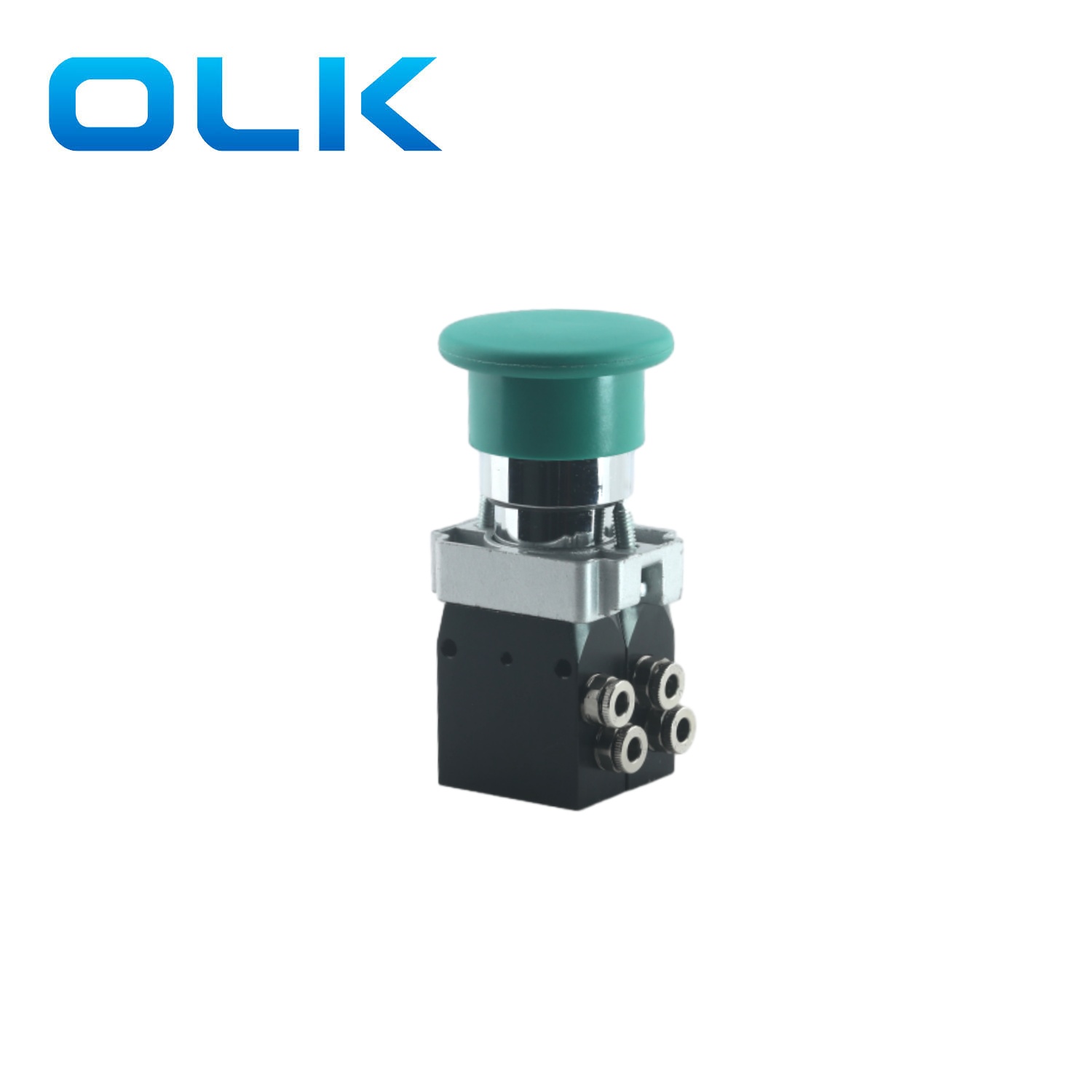

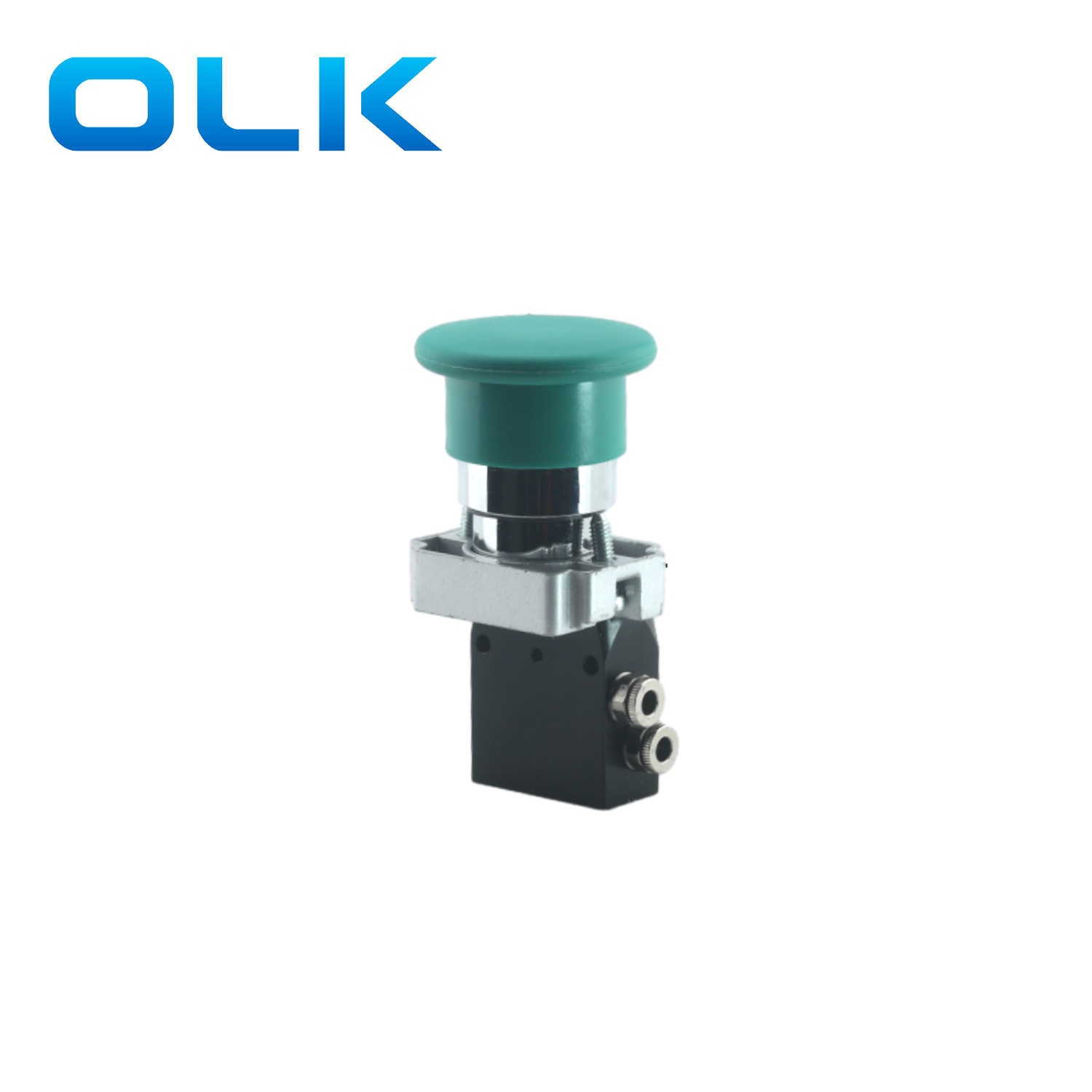

625: Τύπος κουμπιού μανιταριών |
M104. 625 |
|
|
627: Διακόπτες μεγάλου βραχίονα |
M104. 627 |
Διακόπτης διατήρησης δύο θέσεων |
|
M104. 627.0 |
0: στιγμιαία διάθεση τριών θέσεων |
|
|
M104. 627.1 |
1: Διακόπτης διατήρησης τριών θέσεων |
|
|

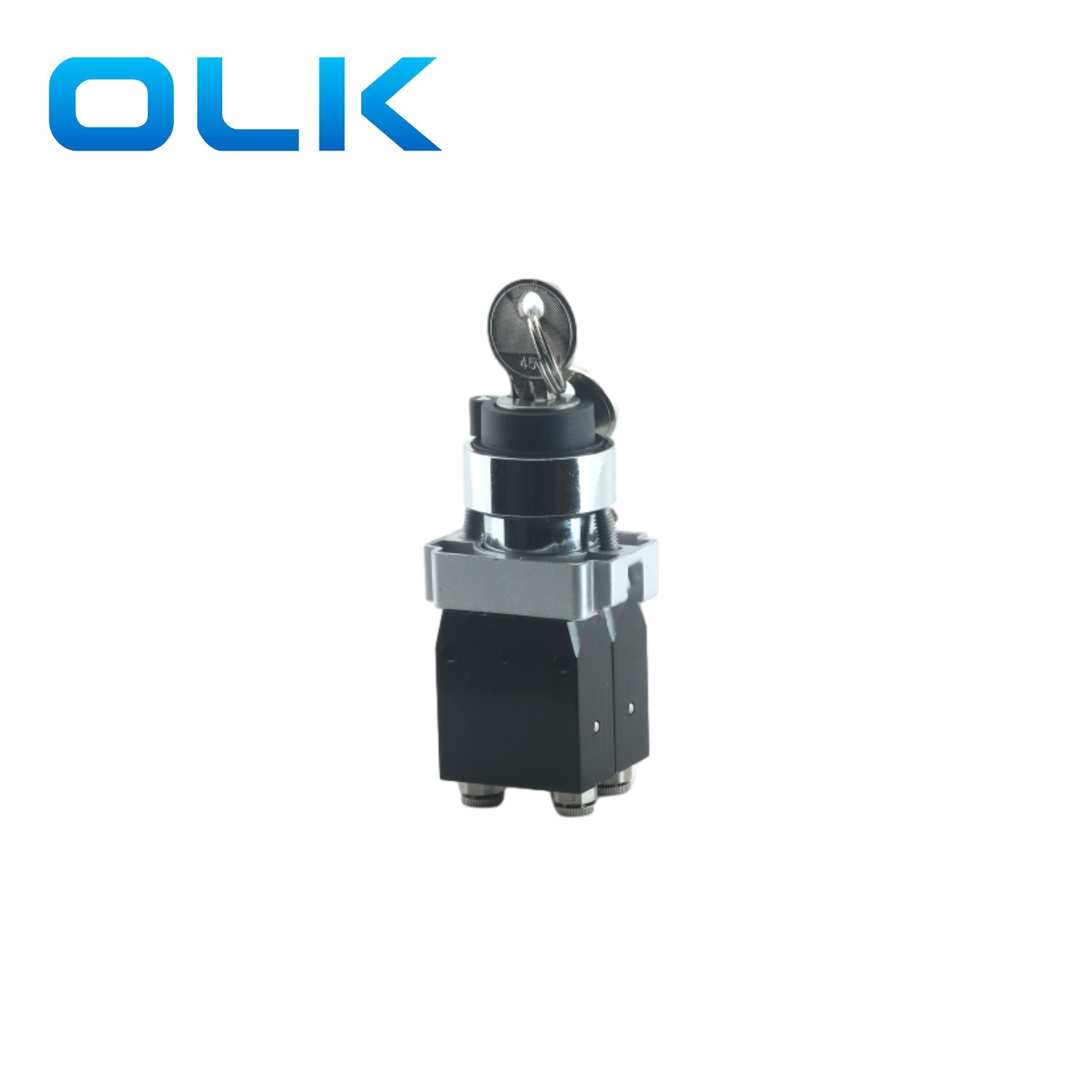

628: Τύπος διακόπτη κλειδιών |
M104.628 |
Διακόπτης διατήρησης δύο θέσεων |
|
M104.628.0 |
0: στιγμιαία διάθεση τριών θέσεων |
|
|
M104.628.1 |
1: Διακόπτης διατήρησης τριών θέσεων |
|
|

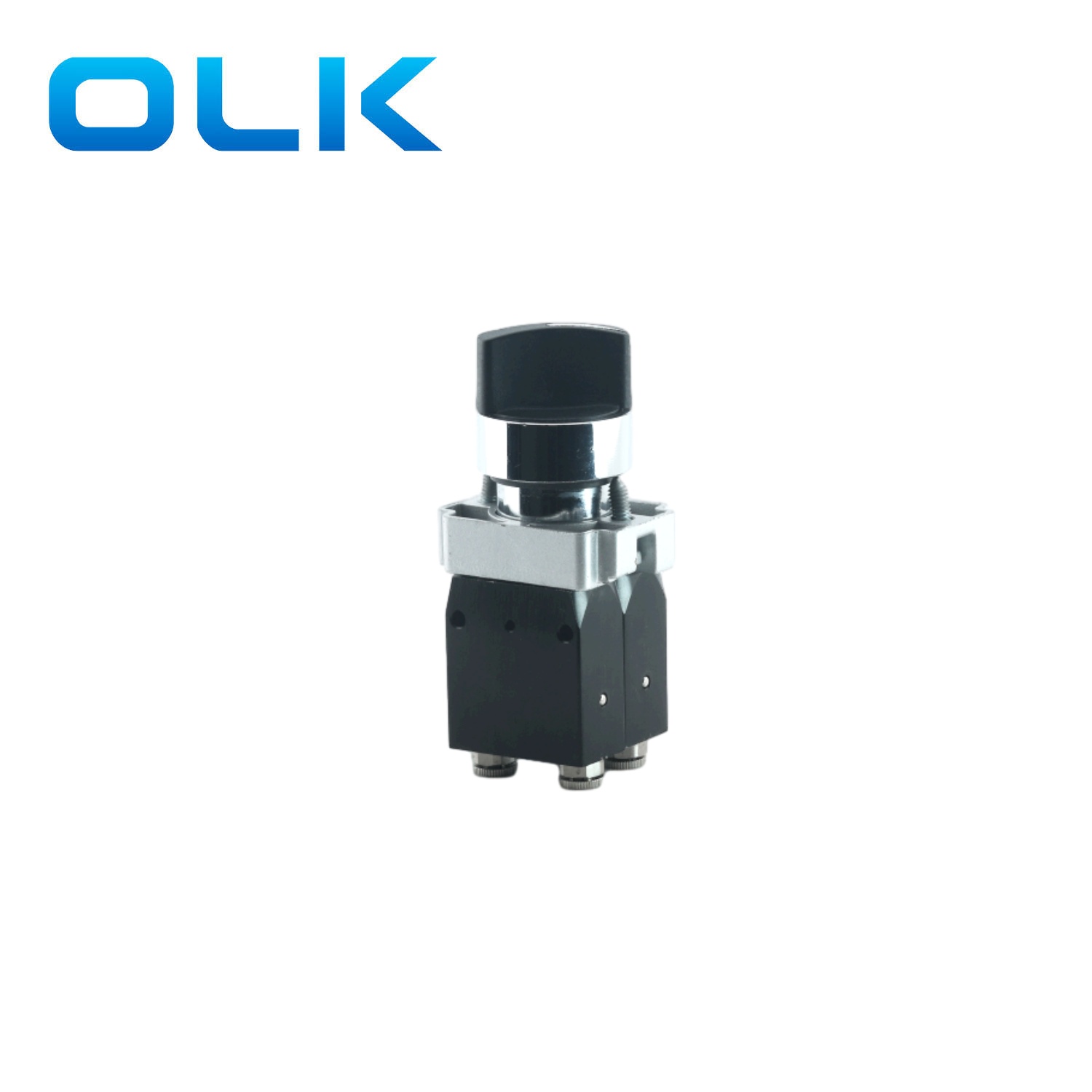

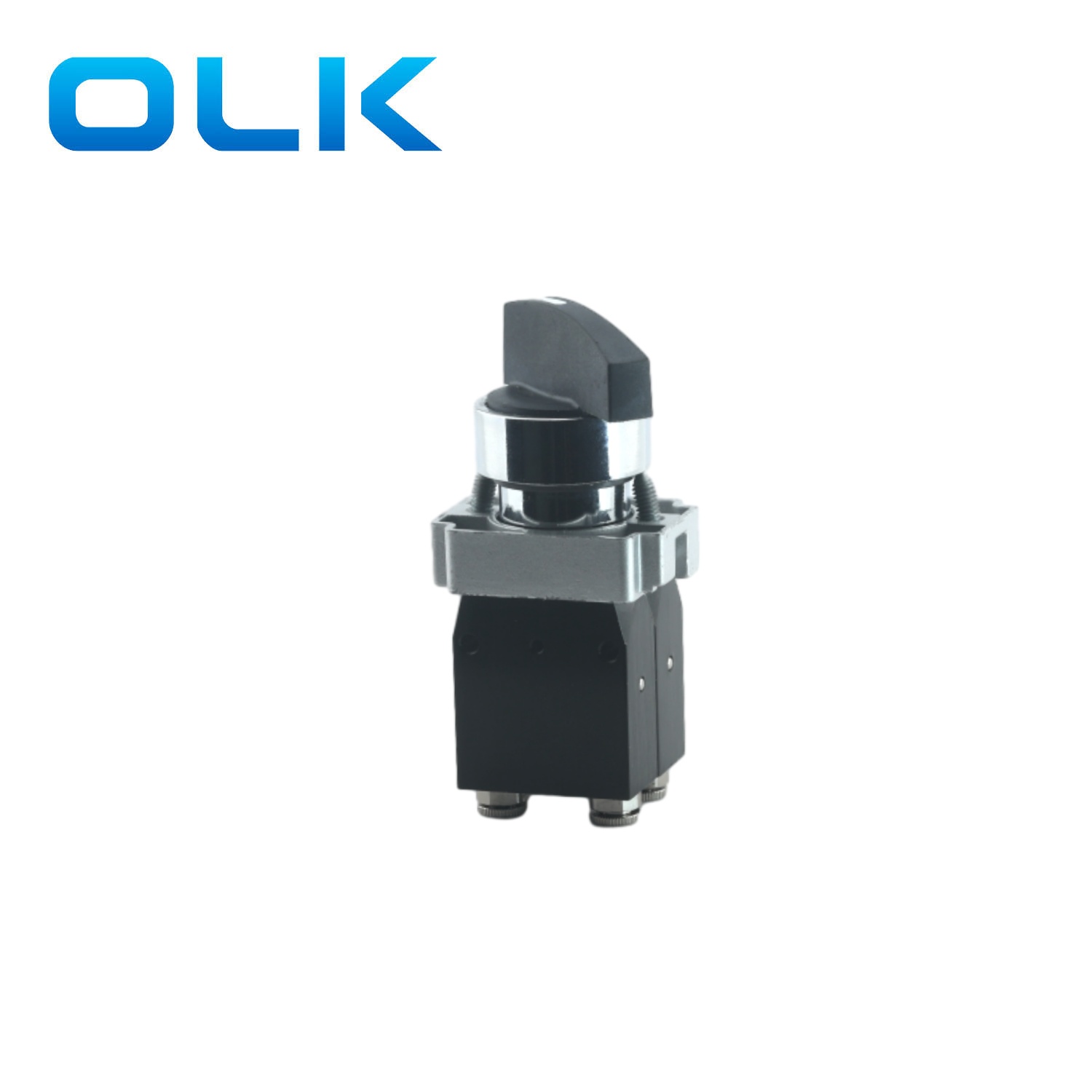

630: Διακόπτες βραχίονα βραχίονα |
M104.630 |
Διακόπτης διατήρησης δύο θέσεων |
|
M104.630.0 |
0: στιγμιαία διάθεση τριών θέσεων |
|
|
M104.630.1 |
1: Διακόπτης διατήρησης τριών θέσεων |
|
|
Πλαίσιο τοποθέτησης |
M104.00 |
|
