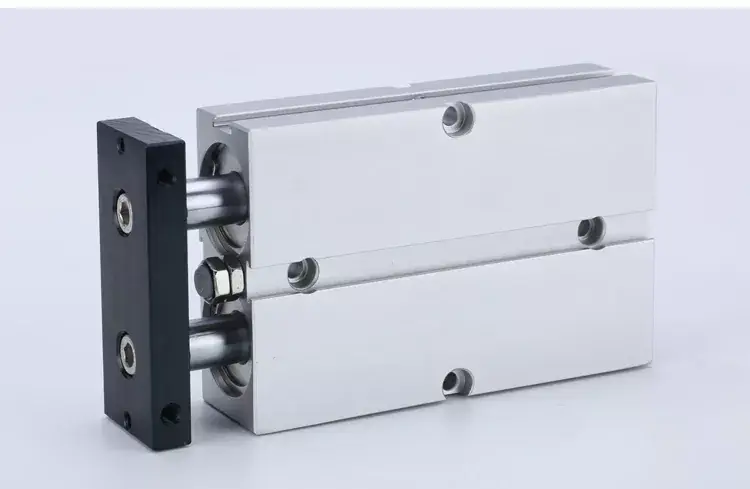

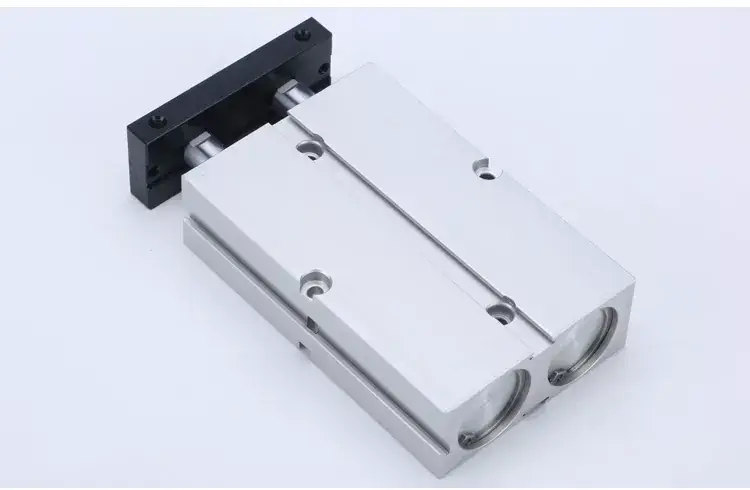

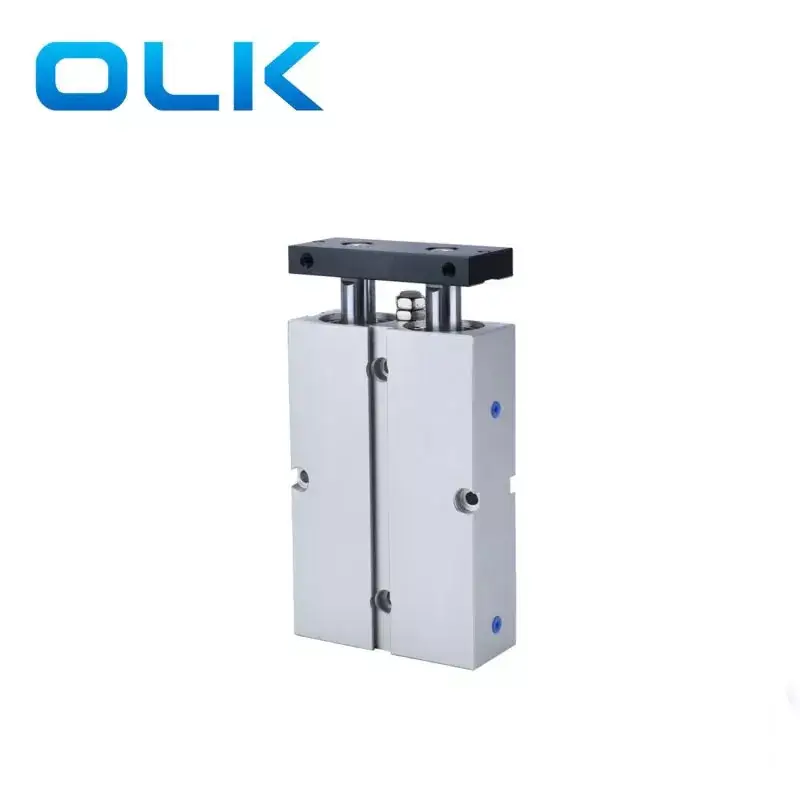

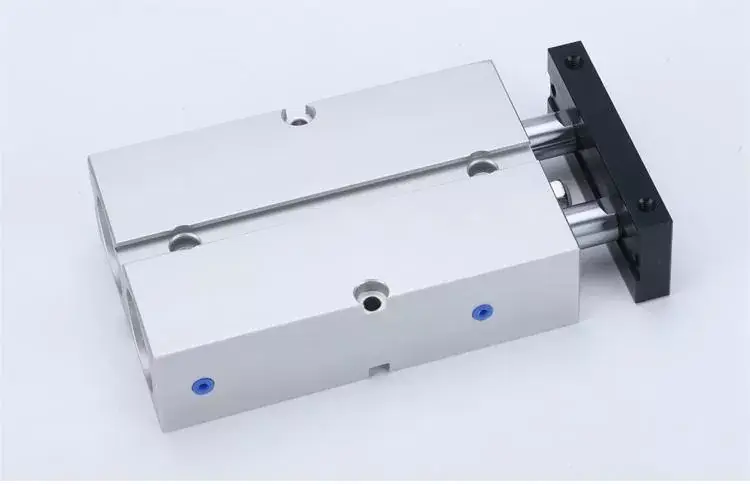

Το εργοστάσιό μας ειδικεύεται στην κατασκευή του κυλίνδρου διπλού άξονα της σειράς TN. Καλώς ήλθατε να αγοράσετε κύλινδρο διπλού άξονα TN από OLK. Κάθε αίτημα από τους πελάτες απαντά εντός 24 ωρών. Ο κύλινδρος διπλού άξονα Ouleikai (OLK) επιτρέπει τον ταυτόχρονη έλεγχο πολλαπλών αξόνων, διευκολύνοντας τις σύνθετες διαδρομές κίνησης και τη συνεργατική εργασία πολλαπλών άξονα.
Σε σύγκριση με τη χρήση πολλαπλών κυλίνδρων ενός άξονα ξεχωριστά, ο κύλινδρος διπλού άξονα TN πολλαπλών άξονων ενεργοποίησης, με μια ενσωματωμένη μορφή τοποθέτησης σώματος που είναι πιο συμπαγής.
Οι προμηθευτές πνευματικών προμηθευτών OLK με προηγμένο σχεδιασμό και βελτιστοποιημένους αλγόριθμους ελέγχου, επιτυγχάνουν αποτελεσματική χρήση ενέργειας και επιπτώσεις εξοικονόμησης ενέργειας, μειώνοντας την κατανάλωση ενέργειας και το λειτουργικό κόστος.
Ο σταθερός πίνακας του κυλίνδρου διπλού άξονα TN έχει οπές τοποθέτησης σε τρεις πλευρές, διευκολύνοντας τη φόρτωση πολλαπλών θέσεων. Εξασφαλίζει τον ακριβή σύγχρονο έλεγχο πολλαπλών αξόνων, εξασφαλίζοντας σύγχρονη κίνηση κάθε άξονα σε σύνθετες διαδρομές κίνησης.
1. Συμμορφώνεται με τα πρότυπα της εταιρείας.
2. Εγκατάσταση ενσωματωμένου σώματος για εξοικονόμηση χώρου.
3. Διαθέτει ορισμένη κάμψη και στρεπτική αντίσταση, ικανή να αντέξει τα πλευρικά φορτία.

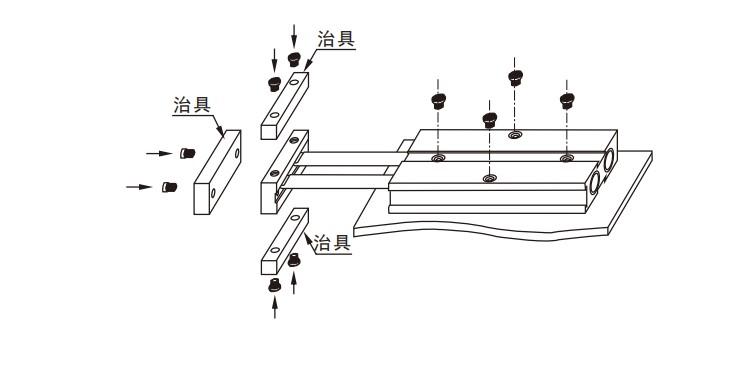

4. Οι οπές τοποθέτησης σε τρεις πλευρές της σταθερής πλάκας διευκολύνουν τη τοποθέτηση πολλαπλών θέσεων.
5. Ρυθμιζόμενο μαξιλάρι σύγκρουσης μπροστά στο σώμα επιτρέπει την ρύθμιση του κυλίνδρου και την ανακούφιση από την κρούση.
6. Αυτή η σειρά κυλίνδρων είναι τυπικά εξοπλισμένη με μαγνητικά εξαρτήματα, με διαθέσιμες μη μαγνητικές επιλογές.
|
Μέγεθος διάτρησης (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Λειτουργία δράσης |
Διπλής ενέργειας |
|||||
|
Μέσο εργασίας |
Καθαρισμένος αέρας |
|||||
|
Πίεση εργασίας |
0.1-1.0 MPa (14-145psi) |
|||||
|
Πίεση απόδειξης |
1,5 MPa (215psi) |
|||||
|
Εύρος θερμοκρασίας εργασίας |
'-20-70 ℃ |
|||||
|
Φάσμα ταχύτητας εργασίας |
30-500 |
|||||
|
Λειτουργία αποβολής |
μαξιλάρι συντριβής |
|||||
|
Ακρίβεια μη-ριζών |
± 0,4 |
± 0,3 |
||||
|
Μέγεθος θύρας |
M5 x 0,8 |
PT1/8 |
||||
Η ακρίβεια μη περιστροφής αναφέρεται στη γωνία, η σταθερή πλάκα του κυλίνδρου μπορεί να περιστρέφεται όταν ο κύλινδρος βρίσκεται στην πλήρως αποσυρθεί κατάσταση.
Οι διαθέσιμοι τύποι νήματος εξαγοράς είναι NPT και G.
PS: Όλοι οι κύλινδροι διπλού άξονα της σειράς TN με μαγνήτες.
Σειρά TN Σειρά διπλού άξονα σύμβολο:
|
Κωδικός παραγγελίας |
||||||||
|
TN |
- |
20 |
X |
50 |
- |
S |
- |
|
|
ΜΟΝΤΕΛΟ |
|
Μέγεθος διάτρησης |
|
κτύπημα |
|
Μαγνήτης |
|
Νήμα |
|
TN: Cylinder Double Rod (Double acting), πλήρεις σειρές με μαγνήτη |
|
|
|
|
|
S: Με μαγνήτη |
|
Κενό: νήμα PT |
|
|
|
|
|
|
|
|
|
Τ: Νήμα NPT |
|
|
|
|
|
|
|
|
|
G: G νήμα |
Τυπική προδιαγραφή κυλίνδρου TN Series Dual Axis:
|
Μέγεθος διάτρησης (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Λειτουργία δράσης |
Διπλής ενέργειας |
|||||
|
Μέσο εργασίας |
Καθαρισμένος αέρας |
|||||
|
Πίεση εργασίας |
0.1-1.0 MPa (14-145psi) |
|||||
|
Πίεση απόδειξης |
1,5 MPa (215psi) |
|||||
|
Εύρος θερμοκρασίας εργασίας |
'-20-70 ℃ |
|||||
|
Φάσμα ταχύτητας εργασίας |
30-500 |
|||||
|
Λειτουργία αποβολής |
μαξιλάρι συντριβής |
|||||
|
Ακρίβεια μη-ριζών |
± 0,4 |
± 0,3 |
||||
|
Μέγεθος θύρας |
M5 x 0,8 |
PT1/8 |
|
|||
Η ακρίβεια μη περιστροφής αναφέρεται στη γωνία, η σταθερή πλάκα του κυλίνδρου μπορεί να περιστρέφεται όταν ο κύλινδρος βρίσκεται στην πλήρως αποσυρθεί κατάσταση.
Οι διαθέσιμοι τύποι νήματος εξαγοράς είναι NPT και G.
PS: Ο κύλινδρος διπλού άξονα της σειράς Alltn με μαγνήτες.
|
διάτρηση (mm) |
Διάμετρος εμβόλου (mm) |
Ενεργός τύπος |
Αποτελεσματική περιοχή (MM²) |
Πίεση αέρα (MPa) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Διπλής ενέργειας |
Πλευρική πίεση |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Πλευρική πίεση |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Διπλής ενέργειας |
Πλευρική πίεση |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Πλευρική πίεση |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Διπλής ενέργειας |
Πλευρική πίεση |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Πλευρική πίεση |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Διπλής ενέργειας |
Πλευρική πίεση |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Πλευρική πίεση |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Διπλής ενέργειας |
Πλευρική πίεση |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Πλευρική πίεση |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Διπλής ενέργειας |
Πλευρική πίεση |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Πλευρική πίεση |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
