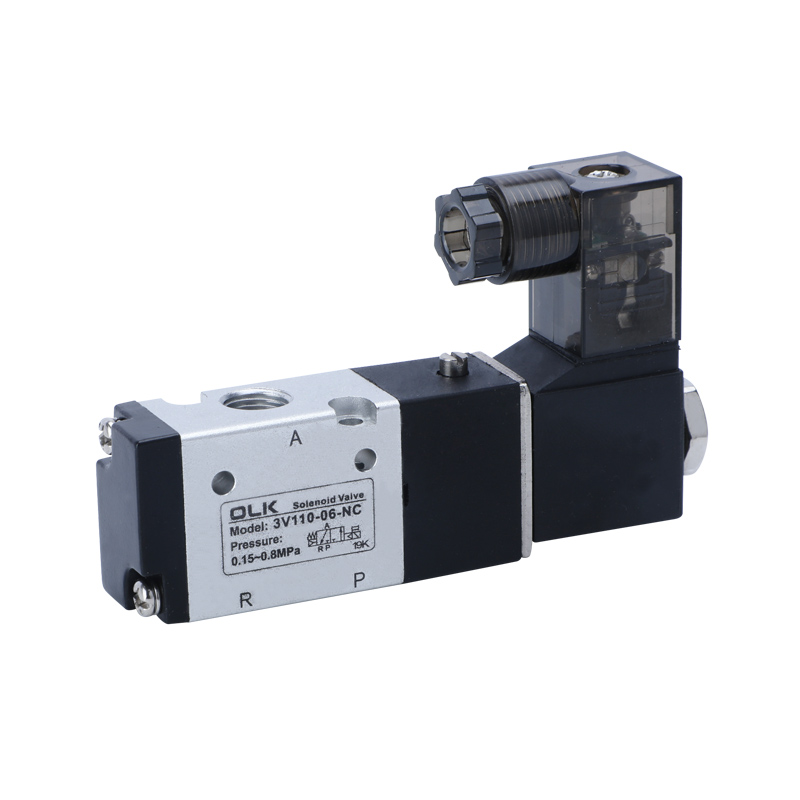

Η ηλεκτρομαγνητική βαλβίδα 3V 3V της σειράς 3V της σειράς 3V, ανήκει στην κατηγορία των βαλβίδων κατευθυντικής βαλβίδας που λειτουργεί με πιλότο, με ταχύτητα γρήγορης απόκρισης και αξιόπιστη λειτουργία, κατάλληλη για τον έλεγχο των κυλίνδρων μεμονωμένων ενεργειών. Το σώμα της βαλβίδας είναι κατασκευασμένο από ανθεκτικό στη διάβρωση, κράμα αλουμινίου ανθεκτικό σε υψηλής θερμοκρασίας, καθιστώντας το κατάλληλο για χρήση σε διάφορα σκληρά περιβάλλοντα.
Μπορεί να ταιριάζει με σενάρια βιομηχανικού αυτοματισμού, όπως ο έλεγχος των υγρών και η μετατροπή σε διάφορες αυτοματοποιημένες γραμμές παραγωγής, πνευματικό εξοπλισμό, ιατρικές συσκευές κ.λπ.
ΣΥΜΒΟΛΟ:
1. Διαμόρφωση άμεσης δράσης, εναλλαγή απόκρισης.
2. Επιλογές που διατίθενται για κανονικά κλειστές και κανονικά ανοικτούς τύπους.
3. Δομή ομοαξονικής διακοπής, εξαιρετική σφράγιση, μεγάλος ρυθμός ροής.
4. Δεν υπάρχει ανάγκη για λίπανση πετρελαίου.
5. Εξοπλισμένο με χειροκίνητη συσκευή για εύκολη εγκατάσταση και εντοπισμό σφαλμάτων.
6. Πολλαπλές βαθμίδες τάσης είναι διαθέσιμοι για επιλογή.
|
μέσο εργασίας |
Αέρας (διηθημένο μέσω φίλτρου άνω των 40 μm) |
|
Δράση |
Πιλοτικός τύπος |
|
Αριθμός θέσεων |
Δύο θέση τριών δρόμων |
|
λίπανση |
περιττός |
|
Εύρος πίεσης εργασίας MPA (PSI) |
0,15 ~ 0,8 (21 ~ 114) |
|
Εγγυημένη αντίσταση πίεσης |
1.5MPa (215psi) |
|
Υλικό σώματος |
κράμα αργιλίου |
|
Τυπική τάση |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Χρησιμοποιήστε το εύρος τάσης |
AC: ± 15 ％ DC: ± 10 ％ |
|
επίπεδο προστασίας |
IP65 (DIN40050) |
|
βαθμός αντοχής στη θερμότητα |
Κατηγορία Β |
|
Τύπος σύνδεσης |
Τύπος υποδοχής DIN, τύπος εξόδου |
|
Χρόνος διέγερσης |
0,05 δευτερόλεπτα ή λιγότερο |
|
μοντέλο |
Διάμετρος λιμένων |
Θερμοκρασία εργασίας ° C |
Μέγιστη συχνότητα λειτουργίας |
Περιοχή διατομής ροής MM2 (τιμή CV) |
κατανάλωση ενέργειας |
|
3V110-M5 |
Μ5 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
5.5 (0.31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
Μ5 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
5.5 (0.31) |
AC: 3VA DC: 3W |
|
3V110-06 |
G1/8 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
12.0 (0.67) |
AC: 3VA DC: 3W |
|

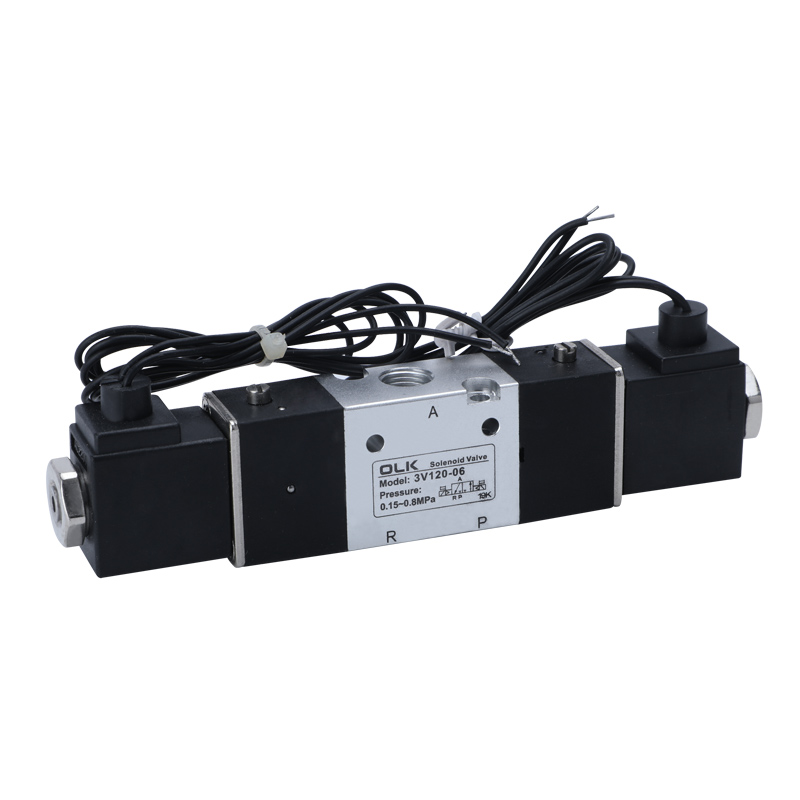

3V120-06 |
G1/8 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
12.0 (0.67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Πρόσληψη = outlet = g1/8 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
Πρόσληψη = outlet = g1/8 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|

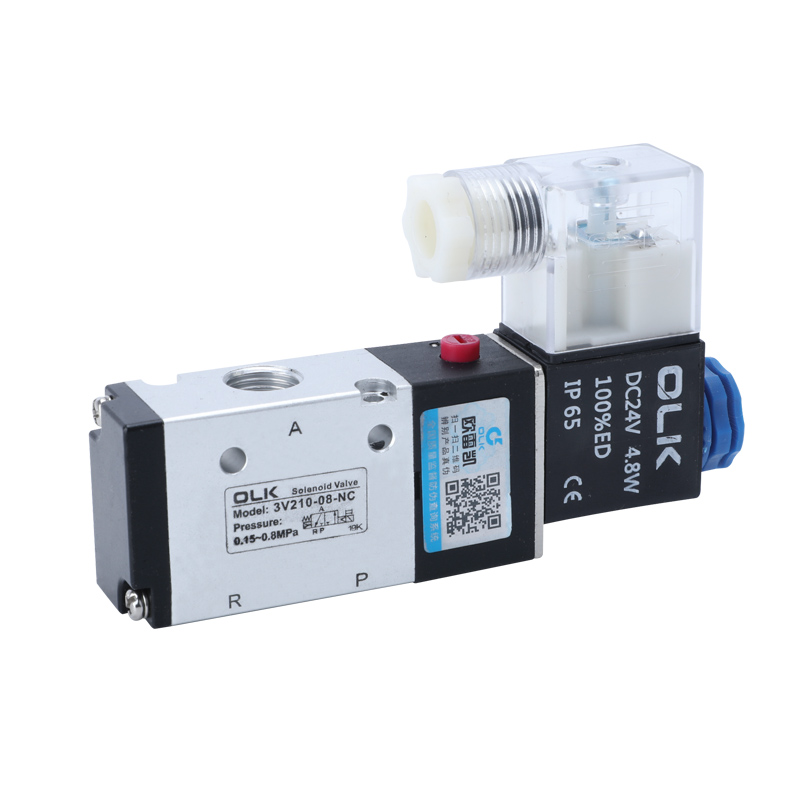

3V210-08 |
Πρόσληψη = outlet = g1/4 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3V220-08 |
Πρόσληψη = outlet = g1/4 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3v310-08 |
Πρόσληψη = outlet = g1/4 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3v320-08 |
Πρόσληψη = outlet = g1/4 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3v310-10 |
Πρόσληψη = outlet = g3/8 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3v320-10 |
Πρόσληψη = outlet = g3/8 |
-20 ~ 70 |
5 φορές/δευτερόλεπτο |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
Πρόσληψη = outlet = g1/2 |
-5 ~ 60 |
3 φορές/δευτερόλεπτο |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
|
3V420-15 |
Πρόσληψη = outlet = g1/2 |
-5 ~ 60 |
3 φορές/δευτερόλεπτο |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
