Brand:
OLKBore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mmStroke:
25mm - 1000mmAction:
Double ActingCushion:
Adjustable Air CushionWorking Pressure:
0.1-1.0Mpa(14-145 Psi)Η OLK είναι κατασκευαστής και προμηθευτής της Κίνας που παράγει κυρίως κύλινδρο της σειράς SC με πολυετή εμπειρία. Ελπίζω να οικοδομήσουμε επιχειρηματική σχέση μαζί σας. Οι τυπικοί πνευματικοί κύλινδροι της σειράς SC κατασκευάζονται με χρήση ελαφρών υλικών όπως κράμα αλουμινίου, με αποτέλεσμα μειωμένο βάρος που συμβάλλει στη βελτίωση της λειτουργικής απόδοσης του εξοπλισμού. Χαρακτηρίζονται από συμπαγή σχεδιασμό και μικρό μέγεθος, που επιτρέπει την εγκατάσταση σε περιορισμένους χώρους, κατάλληλα για σενάρια με περιορισμούς χώρου. Σε σύγκριση με τους τυπικούς κυλίνδρους ISO 15552, οι κύλινδροι της σειράς SC ίδιας διαμέτρου έχουν μικρότερο μήκος. Η ρύθμιση του μαξιλαριού τους είναι πιο ομαλή.
Με μια ποικιλία διαθέσιμων μεγεθών και μοντέλων, ικανοποιούν τις απαιτήσεις των γραμμών παραγωγής αυτοματισμού, των μηχανών συσκευασίας και των ρομποτικών εφαρμογών, συμπεριλαμβανομένων λειτουργιών όπως η γραμμική ώθηση και η περιστροφή.

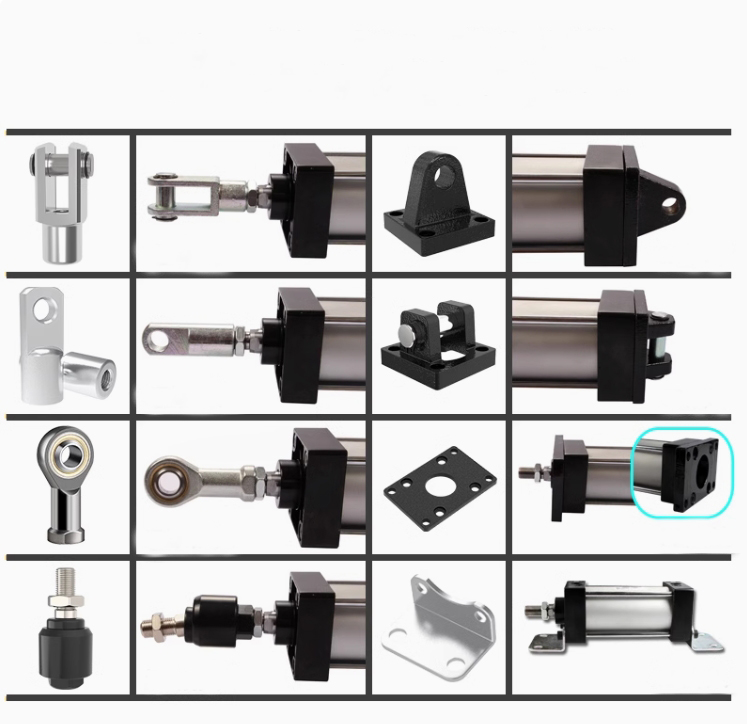

Η OLK, ως κατασκευαστής πνευματικών συστημάτων στην Κίνα, μπορεί να σχεδιάσει και να παράγει κυλίνδρους με διαφορετικές διαμέτρους και διαδρομές σύμφωνα με τις λεπτομερείς απαιτήσεις και τις πραγματικές ανάγκες του πελάτη. Επιπλέον, μπορούν να εξοπλιστούν με εξαρτήματα κυλίνδρων όπως CA, CB, φλάντζες και εξαρτήματα. Ο στάνταρ πνευματικός κύλινδρος της σειράς SC προσφέρει ανταγωνιστικές τιμές, παρέχοντας στους πελάτες υψηλότερη οικονομική απόδοση.

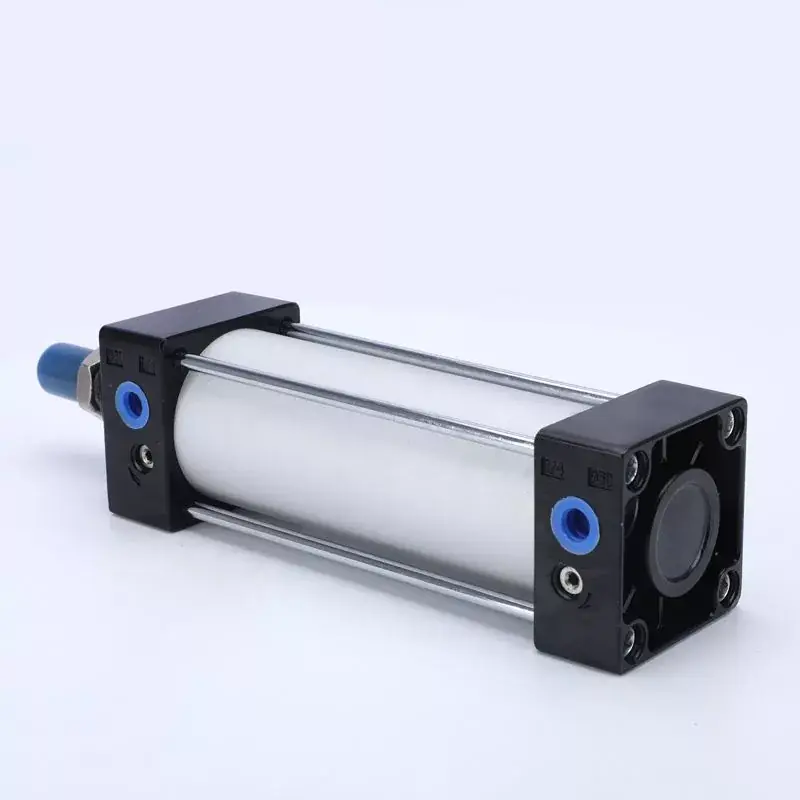

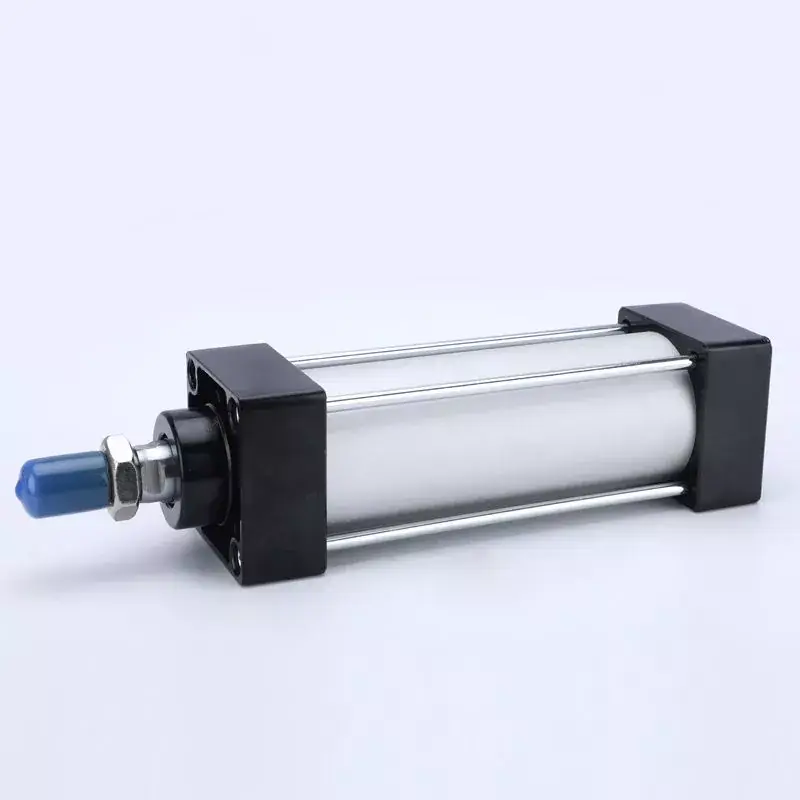

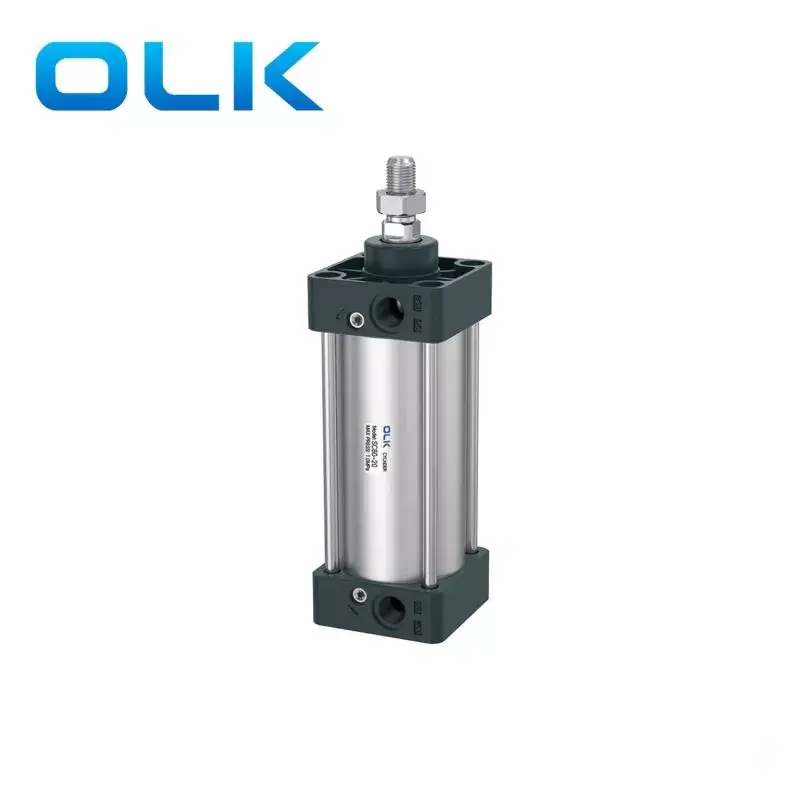

Τυπικός κύλινδρος της σειράς OULEIKAI SC με χρήση υλικού από κράμα αλουμινίου Χαρακτηριστικά προϊόντος
1. Ο τυπικός πνευματικός κύλινδρος της εταιρείας μας.
2. Το στεγανοποιητικό έμβολο υιοθετεί μια ειδική δομή σφράγισης διπλής όψεως, συμπαγούς μεγέθους, με λειτουργία αποθήκευσης λαδιού.
3. Είναι κύλινδρος τύπου ράβδου, με τα μπροστινά και τα πίσω καλύμματα να συνδέονται με το σώμα του κυλίνδρου του σωλήνα αλουμινίου με κολώνες, εξασφαλίζοντας καλή αξιοπιστία.
4. Σε σύγκριση με τους τυπικούς κυλίνδρους IS015552, οι κύλινδροι της σειράς SC έχουν μικρότερα μήκη για την ίδια διάμετρο κυλίνδρου.
5. Ομαλή ρύθμιση της απορρόφησης κραδασμών του κυλίνδρου.
6. Διάφορες προδιαγραφές κυλίνδρων και εξαρτημάτων τοποθέτησης κυλίνδρων είναι διαθέσιμες για επιλογή πελάτη.
7. Επιλέγονται υλικά στεγανοποίησης ανθεκτικά σε υψηλές θερμοκρασίες για να διασφαλιστεί ότι ο κύλινδρος λειτουργεί κανονικά σε συνθήκες έως και 150°C.

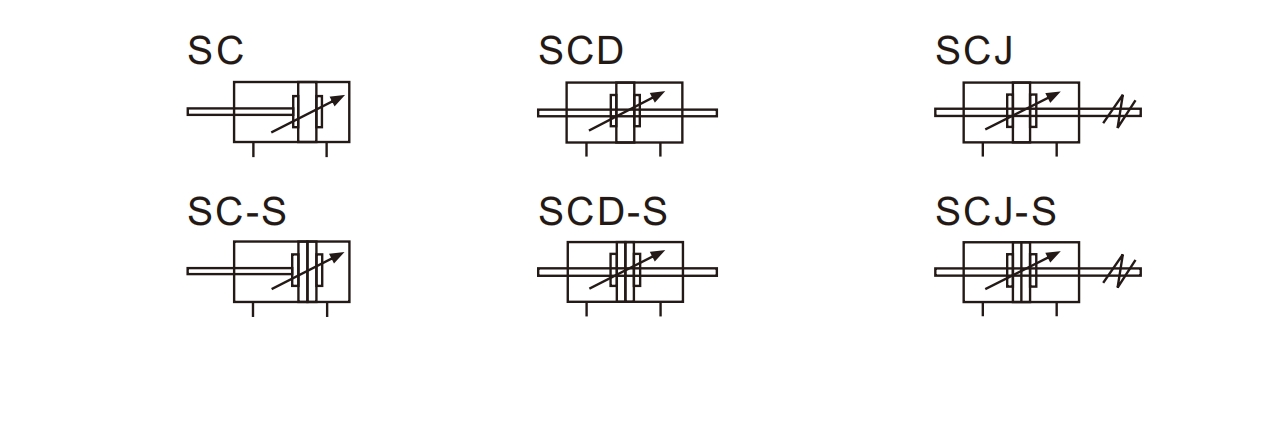

Σύμβολο τυπικού κυλίνδρου σειράς SC:
Magent SC: Standard Double Acting Cylinder Κωδικός σφραγίδας
κωδικός παραγγελίας
SC
50
-
50
-
20
-
S
Μοντέλο
ΟΠΗ
ΚΤΥΠΗΜΑ
Ρυθμιζόμενη διαδρομή
-
10:10 χλστ
ΚΕΝΟ:χωρίς μαγνήτη
ΒΑΣΗ
ΤΥΠΟΣ ΝΗΜΑΤΟΣ
SCD:Κύλινδρος διπλής ράβδου διπλής δράσης
20:20 χλστ
S: με μαγνήτη
κενό: TPU
LB
BLANK:PT
SCJ:Ρυθμιζόμενος κύλινδρος διπλής ράβδου διπλής δράσης
30:30 χλστ
N:NBR
ΦΑ
T:NPT
40:40 χλστ
H:FKM/VITOM
FB
Γ:Γ
50:50 χλστ
CA
75:75 χλστ
CB
100:10 χλστ
TC
Τυπικός κύλινδρος σειράς SCΤυπικές παράμετροι προδιαγραφών：
|
Μέγεθος οπής (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Λειτουργία υποκριτικής |
Διπλής ενέργειας |
|||||
|
Μέσο εργασίας |
Καθαρός Αέρας |
|||||
|
Πίεση Εργασίας |
0,1-1,0 MPa (14-145 Psi) |
|||||
|
Απόδειξη Πίεση |
1,5 Mpa (215 Psi) |
|||||
|
Εύρος θερμοκρασίας εργασίας |
«-20-80℃ |
|||||
|
30-800 |
||||||
|
Λειτουργία προσωρινής αποθήκευσης |
Ευκανόνιστος |
|||||
|
Απόσταση προσωρινής αποθήκευσης (mm) |
21 |
28 |
29 |
|||
|
Μέγεθος θύρας |
PT1/8 |
PT1/8 |
PT3/8 |
PT1/2 |
||
|

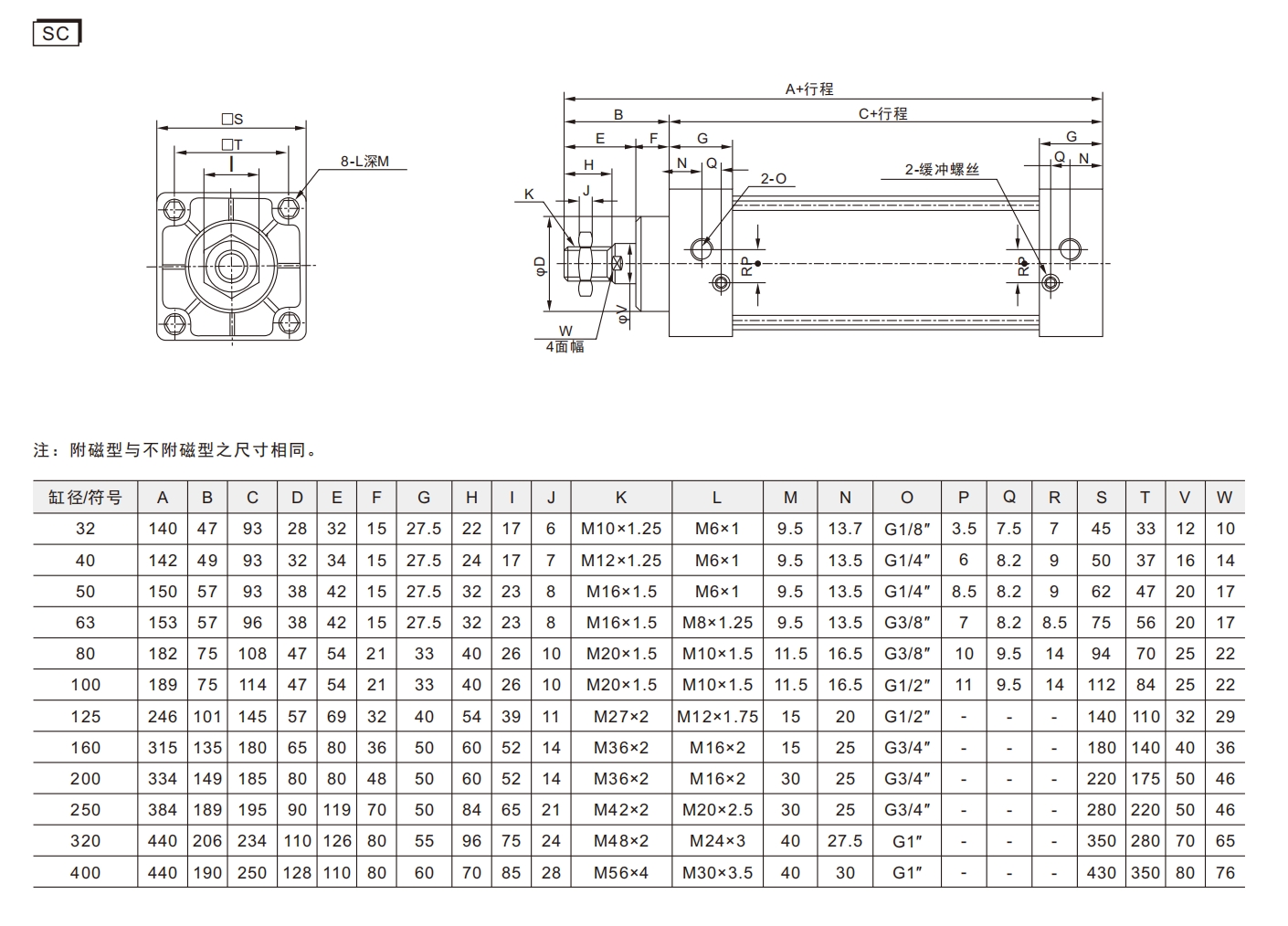

A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
V |
W |
|
|
32 |
140 |
47 |
93 |
28 |
32 |
15 |
27.5 |
22 |
17 |
6 |
Μ10Χ1,25 |
Μ6Χ1 |
9.5 |
13.7 |
G1/8'' |
3.5 |
7.5 |
7 |
45 |
33 |
12 |
10 |
|
40 |
142 |
49 |
93 |
32 |
34 |
15 |
27.5 |
24 |
17 |
7 |
Μ12Χ1,25 |
Μ6Χ1 |
9.5 |
13.5 |
G1/4'' |
6 |
8.2 |
9 |
50 |
37 |
16 |
14 |
|
50 |
150 |
57 |
93 |
38 |
42 |
15 |
27.5 |
32 |
23 |
8 |
Μ16Χ1,5 |
Μ6Χ1 |
9.5 |
13.5 |
G1/4'' |
8.5 |
8.2 |
9 |
62 |
47 |
20 |
17 |
|
63 |
153 |
57 |
96 |
38 |
42 |
15 |
27.5 |
32 |
23 |
8 |
Μ16Χ1,5 |
Μ8Χ1,25 |
9.5 |
13.5 |
G3/8'' |
7 |
8.2 |
8.5 |
75 |
56 |
20 |
17 |
|
80 |
182 |
75 |
108 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
Μ20Χ1,5 |
Μ10Χ1,5 |
11.5 |
16.5 |
G3/8'' |
10 |
9.5 |
14 |
94 |
70 |
25 |
22 |
|
100 |
189 |
75 |
114 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
Μ20Χ1,5 |
Μ10Χ1,5 |
11.5 |
16.5 |
G1/2'' |
11 |
9.5 |
14 |
112 |
84 |
25 |
22 |
|
125 |
246 |
101 |
145 |
57 |
69 |
32 |
40 |
54 |
39 |
11 |
Μ27Χ2 |
Μ12Χ1,75 |
15 |
20 |
G1/2'' |
- |
- |
- |
140 |
110 |
32 |
29 |
|
160 |
315 |
135 |
180 |
65 |
80 |
36 |
50 |
60 |
52 |
14 |
Μ36Χ2 |
Μ16Χ2 |
15 |
25 |
G3/4'' |
- |
- |
- |
180 |
140 |
40 |
36 |
|
200 |
334 |
149 |
185 |
80 |
80 |
48 |
50 |
60 |
52 |
14 |
Μ36Χ2 |
Μ16Χ2 |
30 |
25 |
G3/4'' |
- |
- |
- |
220 |
175 |
50 |
46 |
|
250 |
384 |
189 |
195 |
90 |
119 |
70 |
50 |
84 |
65 |
21 |
Μ42Χ2 |
Μ20Χ2,5 |
30 |
25 |
G3/4'' |
- |
- |
- |
280 |
220 |
50 |
46 |
|
320 |
440 |
206 |
234 |
110 |
126 |
80 |
55 |
96 |
75 |
24 |
Μ48Χ2 |
Μ24Χ3 |
40 |
27.5 |
G1'' |
- |
- |
- |
350 |
280 |
70 |
65 |
|
400 |
440 |
190 |
250 |
128 |
110 |
80 |
60 |
70 |
85 |
28 |
Μ56Χ4 |
Μ30Χ3,5 |
40 |
30 |
G1'' |
- |
- |
- |
430 |
350 |
80 |
76 |
Συχνές ερωτήσεις:
Ε: Ποια είναι η διαφορά μεταξύ του εύρους πίεσης εργασίας που χρησιμοποιείται στον κύλινδρο αέρα της σειράς SC και της πίεσης απόδειξης;
Α: Εύρος πίεσης εργασίας: εντός αυτού του εύρους, ο κύλινδρος μπορεί να ξεκινήσει, να λειτουργήσει και να διατηρήσει την απόδοσή του κανονικά. Εύρος πίεσης λειτουργίας κυλίνδρου αέρα SC: 0,1 MPa -1,0 MPa (14-145psi); Η υπέρβαση αυτού του εύρους μπορεί να οδηγήσει σε καθυστερημένη κίνηση, αστοχία στεγανοποίησης ή ζημιά.
Πίεση απόδειξης: Αναφέρεται στο μέγιστο όριο πίεσης που έχει ορίσει ο κατασκευαστής κατά τη διάρκεια των δοκιμών στο εργοστάσιο, υποδεικνύοντας την υψηλότερη πίεση αέρα που μπορεί να αντέξει η δομή του προϊόντος σε σύντομο χρονικό διάστημα χωρίς να σκάσει, να παραμορφωθεί ή να καταστραφεί μόνιμα. Δεν είναι κανονική πίεση εργασίας, χρησιμοποιείται απλώς για την επαλήθευση της αντοχής.
Γενικά, είναι περίπου 1,5 φορές το ανώτερο όριο της πίεσης εργασίας.
Πίεση προστασίας κυλίνδρου αέρα SC: 1,5 MPa (215psi)
|

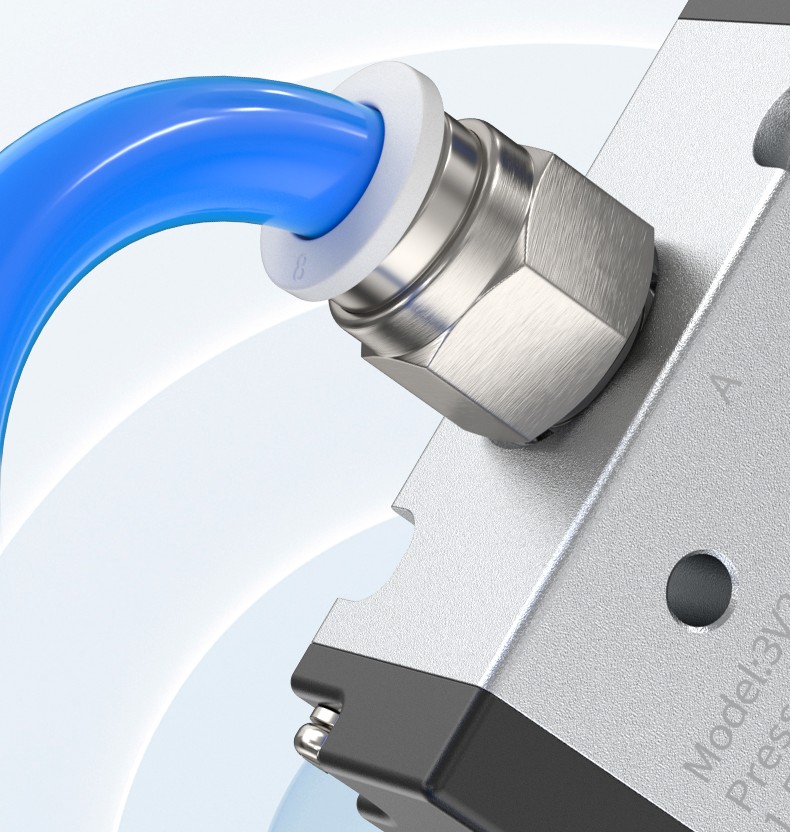

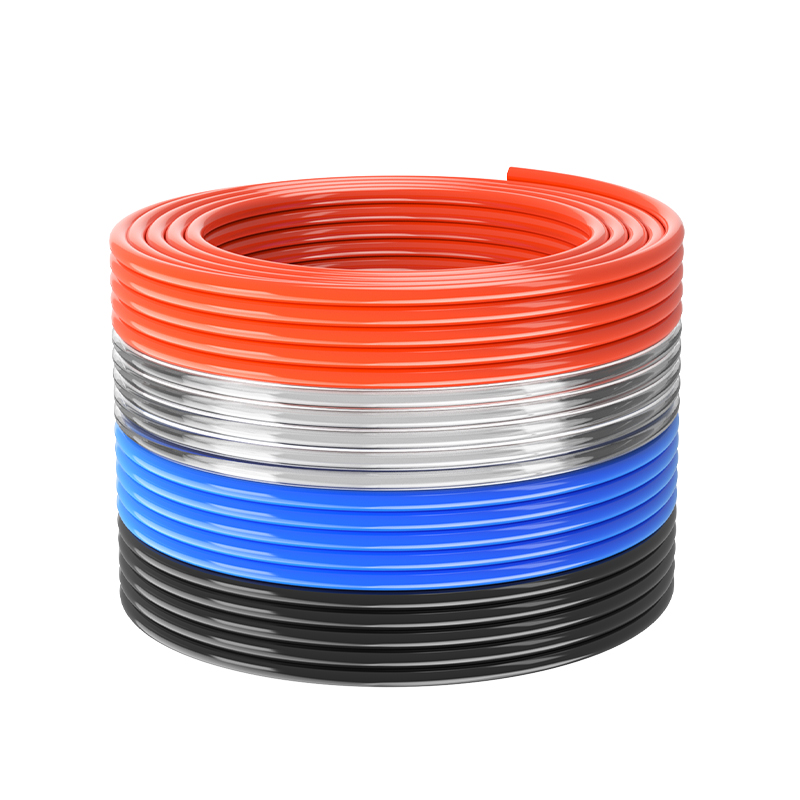

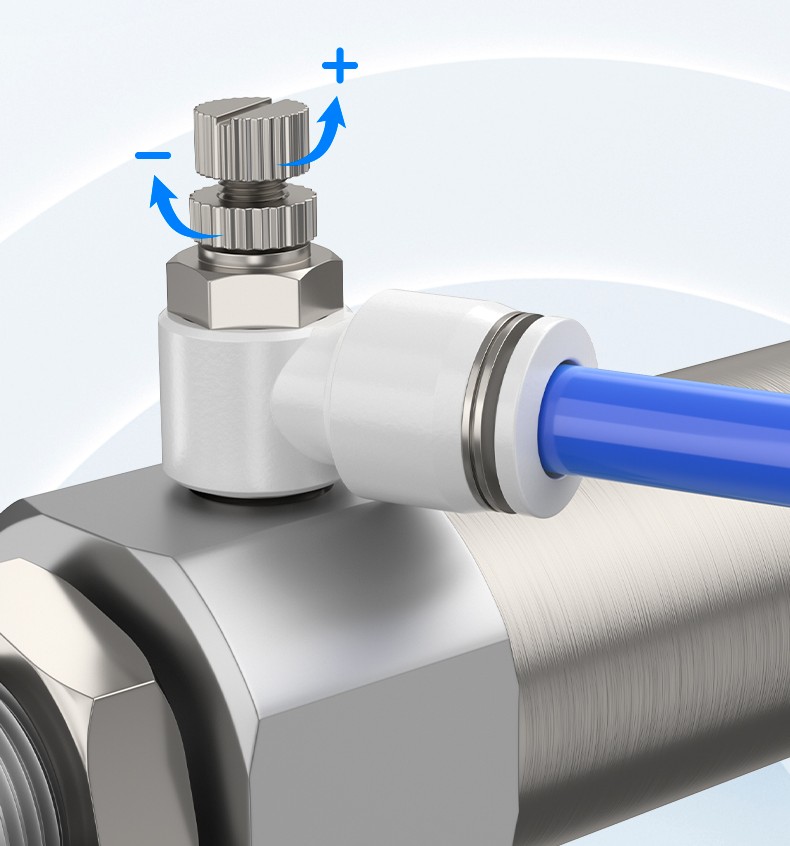

Κύλινδρος SC – Προτεινόμενα εξαρτήματα και σωλήνες (Εφαρμογές) |
|
 |
 |
 |
|
 |
|
