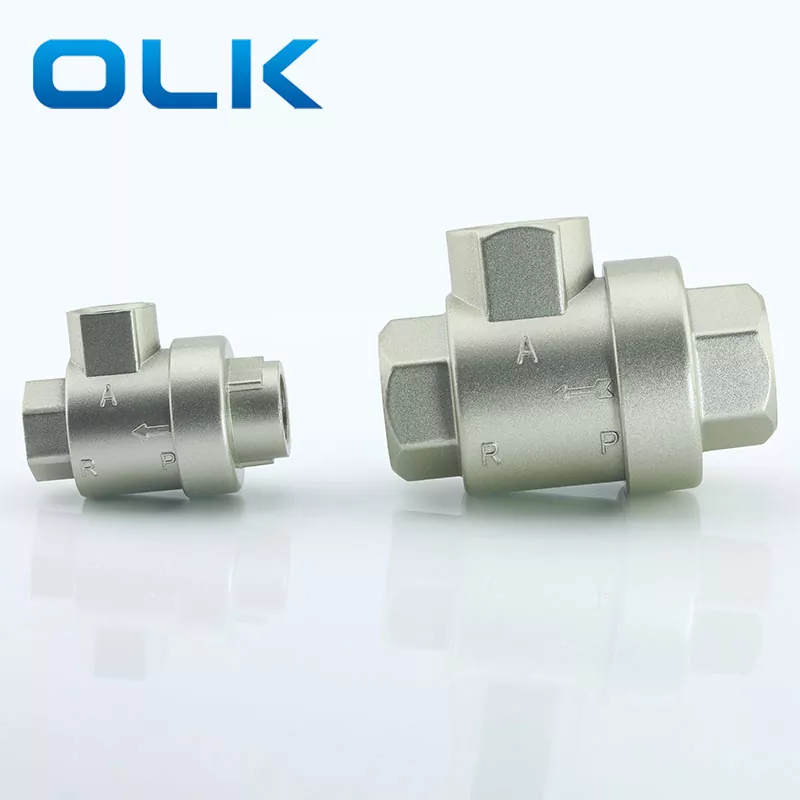

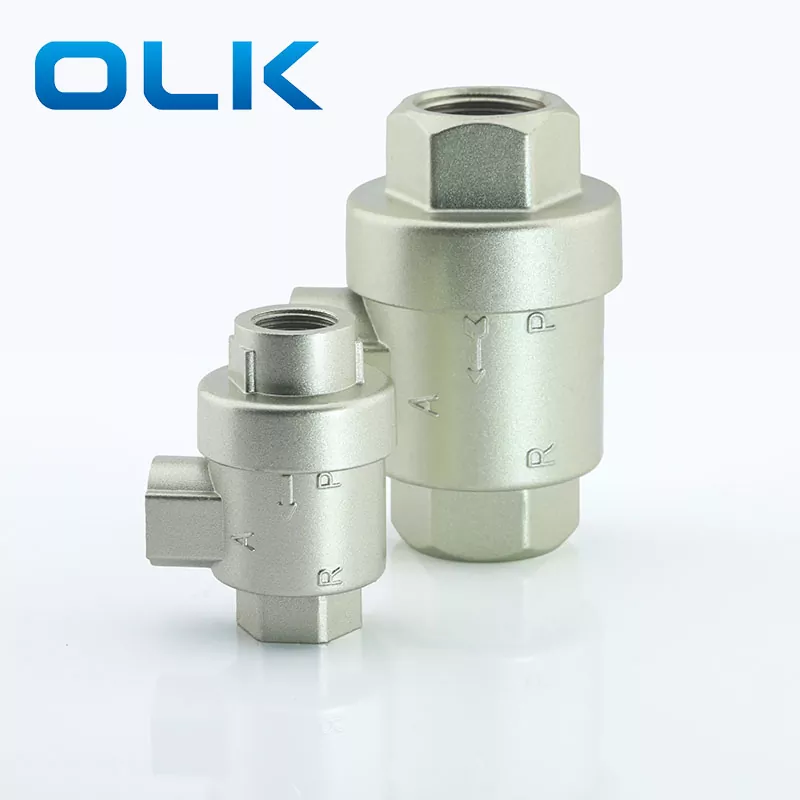

Η βαλβίδα γρήγορης εξάτμισης OLK XQ είναι μια βαλβίδα που εξάγει αυτόματα το αέριο με πίεση από την έξοδο όταν η πίεση εισόδου πέφτει σε μια συγκεκριμένη τιμή. Όταν υπάρχει πίεση αέρα στην είσοδο, ο πυρήνας της βαλβίδας (δακτύλιος ή διάφραγμα μονής κατεύθυνσης) πιέζεται ανοιχτό, κλείνοντας τη θύρα εξάτμισης και εξάγοντας από την έξοδο. Όταν η είσοδος αδειάζει, η πίεση εξόδου ωθεί τον πυρήνα της βαλβίδας για να σφραγίσει την είσοδο και το αέριο εξόδου εξαντλεί γρήγορα τη θύρα εξάτμισης. Η βαλβίδα γρήγορης εξάτμισης XQ προσφέρει πέντε επιλογές μεγέθους σύνδεσης: M5, G1/8, G1/4, G3/8 και G1/2.
Η βαλβίδα γρήγορης εξάτμισης XQ χρησιμοποιείται σε καταστάσεις όπου τα πνευματικά εξαρτήματα και οι συσκευές πρέπει να εξαντλούνται γρήγορα. Εάν εγκατασταθεί μεταξύ του κυλίνδρου και της κατεύθυνσης της βαλβίδας, ο κύλινδρος εξάγει απευθείας μέσω της XQ γρήγορης βαλβίδας εξάτμισης αντί της κατεύθυνσης της βαλβίδας, αυξάνοντας σημαντικά την ταχύτητα κίνησης του κυλίνδρου. Αυτό το αποτέλεσμα είναι ιδιαίτερα αξιοσημείωτο όταν ο αγωγός μεταξύ του κυλίνδρου και της βαλβίδας είναι μακρά. Εάν η θύρα εξάτμισης της βαλβίδας κατεύθυνσης είναι μεγάλη και ο σωλήνας σύνδεσης μεταξύ του κυλίνδρου και της βαλβίδας είναι σύντομη, η εγκατάσταση μιας γρήγορης βαλβίδας εξαγωγής είναι περιττή.
Για να επιτευχθεί γρήγορη εξάτμιση, η πίεση στην είσοδο της ταχείας βαλβίδας εξαγωγής πρέπει να εκκενώνεται γρήγορα, έτσι ώστε το πέρασμα της εξάτμισης στην είσοδο (μεταξύ της κατευθυντικής βαλβίδας και της ταχείας βαλβίδας εξάτμισης) πρέπει να είναι ανεμπόδιστη.
Βεβαιωθείτε ότι ο κύλινδρος διαθέτει επαρκή χωρητικότητα μαξιλαριού όταν χρησιμοποιείτε τη βαλβίδα γρήγορης εξάτμισης XQ.
| Κωδικός παραγγελίας: |
|
| Xq17 | 0600 |
| Μοντέλο: XQ Series 3/2 Way γρήγορη βαλβίδα εξάτμισης | Μέγεθος θύρας: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
Προσδιορισμός |
Μέγεθος θύρας |
Διάτρηση (mm) |
Ροή (m³/min) |
Ανθεκτικότητα (κύκλοι x10⁴) |
Εύρος πίεσης λειτουργίας (MPA) |
Χρόνος απόκρισης (ες) |
|
XQ-M5 |
Μ5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0,03 |
|
XQ170600 |
G1/8 |
6 |
≥ 0,3 |
≤ 0,03 |
||
|
XQ170800 |
G1/4 |
6 |
≥ 0,9 |
≤ 0,03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2,5 |
≤ 0,04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4,5 |
≤ 0,05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
