Η σειρά Ouleikai (OLK) 4M ηλεκτρομαγνητικών βαλβίδων κατεύθυνσης πέντε κατευθύνσεων δύο θέσεων, χρησιμοποιεί έλεγχο πιλότου, με γρήγορη ταχύτητα απόκρισης και αξιόπιστη λειτουργία, κατάλληλη για τον έλεγχο κυλίνδρων διπλής ενέργειας. Το πηνίο συνοδεύεται από το λογότυπο ED, επιτρέποντας συνεχή ενεργοποίηση για παρατεταμένες περιόδους. Η ηλεκτρομαγνητική βαλβίδα δύο θέσεων διπλής κεφαλής διαθέτει λειτουργία μνήμης. Το παχύρρευστο σώμα της βαλβίδας υφίσταται σκληρή οξείδωση για ενίσχυση της σκληρότητας της επιφάνειας. Πριν από τη χρήση, επιθεωρήστε τη βαλβίδα και τη σωλήνωση για να βεβαιωθείτε ότι είναι άθικτα και χωρίς διαρροές, ώστε να μην επηρεαστεί η κανονική λειτουργία της βαλβίδας.
Η ηλεκτρομαγνητική βαλβίδα κατεύθυνσης σειράς 4M είναι μια παραλλαγή της ηλεκτρομαγνητικής βαλβίδας 4V, με την ίδια λειτουργική αρχή με την 4V. Με βάση τις διαφορετικές απαιτήσεις εγκατάστασης, η βαλβίδα της σειράς 4M έχει τροποποιήσει ορισμένες διαστάσεις διεπαφής και οπής στερέωσης. Η εταιρεία Ouleikai (OLK) προσφέρει μια ποικιλία προδιαγραφών και μοντέλων για την κάλυψη διαφορετικών αναγκών των πελατών, παρέχοντας προσαρμόσιμες υπηρεσίες.

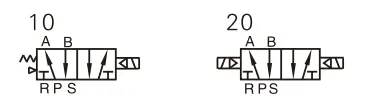

ΣΥΜΒΟΛΟ:
| Κωδικός παραγγελίας |
|||||
| 4 εκ.: | 3 | 10 | 10 | A |
|
| Ηλεκτρομαγνητική βαλβίδα 5 κατευθύνσεων 4M: 2 θέσης (NAMRU) |
ΚΩΔΙΚΑΣ | Τύπος βαλβίδας |
ΜΕΓΕΘΟΣ ΛΙΜΑΣ |
Δυναμικό |
Μέθοδος καλωδίωσης |
|
|
ΣΕΙΡΑ 1:100 |
10: Έλεγχος μονής ηλεκτρομαγνητικής βαλβίδας 5/2 κατεύθυνσης |
Μ5:Μ5 | A: AC220V | Κενό: ΔΙΚΟ ΣΟΥ |
|
|
ΣΕΙΡΑ 2:200 |
20: Έλεγχος διπλής ηλεκτρομαγνητικής βαλβίδας 5/2 κατεύθυνσης |
06: G1/8 | B:DC24V | Λ: Γραμμή |
|
|
ΣΕΙΡΑ 3:300 |
|
08:G1/4 | C: AC110V |
|
|
|
|
|
10:G3/8 | E: AC24V |
|
|
|
|
|
|
F:DC12V |
|
Χαρακτηριστικά προϊόντος:
1. Δομή που λειτουργεί εσωτερικά από πιλότο.
2. Δομή τύπου εμβόλου, με εξαιρετική στεγανοποίηση και απόκριση.
3. Ηλεκτρομαγνητική βαλβίδα δύο θέσεων διπλής κεφαλής με λειτουργία μνήμης.
4. Ηλεκτρομαγνητική βαλβίδα δύο θέσεων διπλής κεφαλής με δυνατότητα μνήμης.
5. Εσωτερικές οπές επεξεργασμένες με ειδικές τεχνικές, με αποτέλεσμα ελάχιστη αντίσταση τριβής, χαμηλή πίεση αέρα εκκίνησης και παρατεταμένη διάρκεια ζωής.
6. Λειτουργία χωρίς λίπανση.
7. Τοποθέτηση πλαϊνής πλάκας, που επιτρέπει την άμεση σύνδεση με τα εξαρτήματα ενεργοποίησης.
8. Εξοπλισμένο με χειροκίνητη συσκευή για εύκολη εγκατάσταση και εντοπισμό σφαλμάτων.
9. Διάφορα τυπικά επίπεδα τάσης διαθέσιμα για επιλογή.
|
μέσο εργασίας |
Αέρας (φιλτραρισμένος μέσω φίλτρου άνω των 40μm) |
|
Δράση |
Τύπος πιλότου |
|
αριθμός θέσεων |
2 θέση 5 τρόπος |
|
λιπαντικό |
περιττός |
|
Εύρος πίεσης εργασίας MPa(psi) |
0,15~0,8(21~114) |
|
Εγγυημένη αντοχή στην πίεση |
1,5 MPa (215psi) |
|
Θερμοκρασία λειτουργίας °C |
-20~70 |
|
Υλικό σώματος |
κράμα αργιλίου |
|
Τυπική τάση |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Χρησιμοποιήστε εύρος τάσης |
AC:±15％DC:±10％ |
|
κατανάλωση ρεύματος |
AC: 6VA DC: 4,8W |
|
επίπεδο προστασίας |
IP65 (DIN40050) |
|
βαθμός αντοχής στη θερμότητα |
Τάξη Β |
|
Τύπος σύνδεσης |
Τύπος υποδοχής DIN, τύπος πρίζας |
|
Ώρα διέγερσης |
0,05 δευτερόλεπτα ή λιγότερο |
|
μοντέλο |
Διάμετρος θύρας |
MAX συχνότητα λειτουργίας |
Επιφάνεια διατομής ροής mm² (τιμή CV) |
|
4Μ210-06 |
Πρόσληψη=G1/8 |
5 φορές/δευτερόλεπτο |
14,0 (0,78) |
|
4Μ220-06 |
Πρόσληψη=G1/8 |
5 φορές/δευτερόλεπτο |
14,0 (0,78) |
|
4Μ210-08 |
Εισαγωγή = G1/4 Εξάτμιση = G1/8 |
5 φορές/δευτερόλεπτο |
16,0 (0,89) |
|
4Μ220-08 |
Εισαγωγή = G1/4 Εξάτμιση = G1/8 |
5 φορές/δευτερόλεπτο |
16,0 (0,89) |
|
4Μ310-08 |
Εισαγωγή=G3/8 Εξάτμιση=G1/4 |
4/δευτ |
25,0 (1,40) |
|
4Μ320-08 |
Εισαγωγή=G3/8 Εξάτμιση=G1/4 |
4/δευτ |
25,0 (1,40) |
|

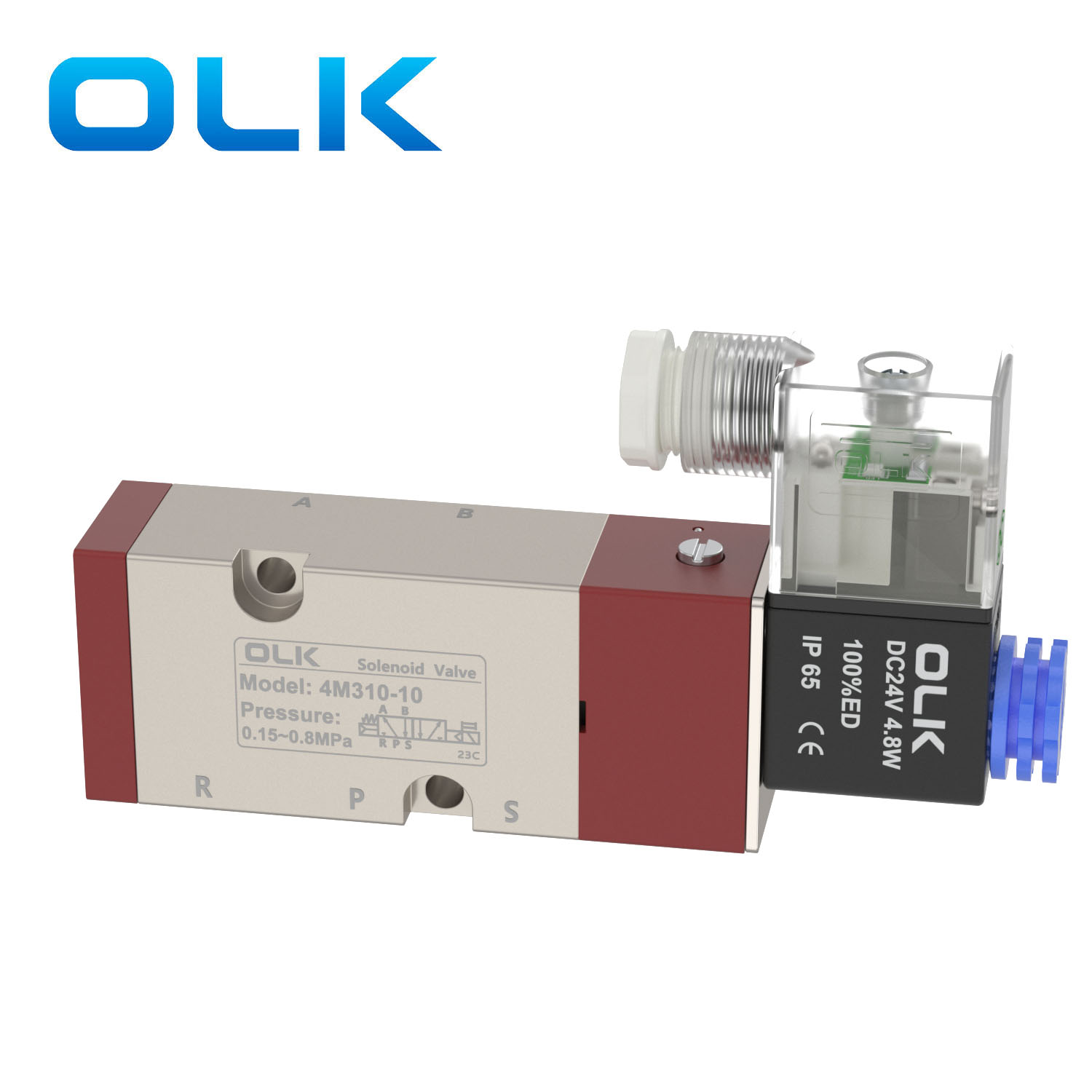

4M310-10 |
Πρόσληψη=G1/4 |
4/δευτ |
30 (1,68) |
|
4M320-10 |
Πρόσληψη=G1/4 |
4/δευτ |
30 (1,68) |
