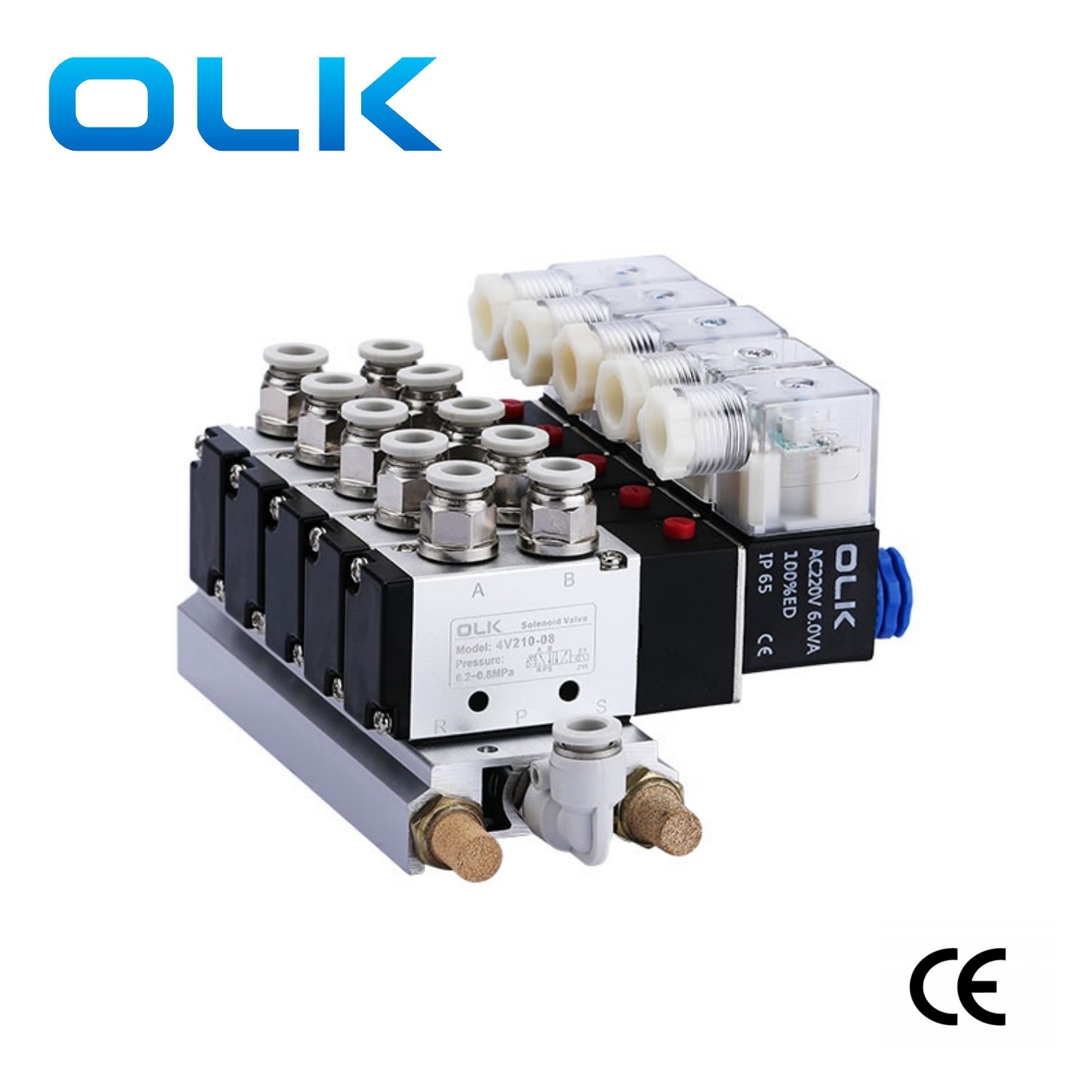

Η ηλεκτρομαγνητική βαλβίδα 4V Series 5 Way είναι μια βαλβίδα κατεύθυνσης ρευστού κατάλληλη για αέρα ως μέσο εργασίας.
Το σωληνοειδές βαλβίδα της σειράς 5 Way 4V είναι κατασκευασμένο από κράμα αλουμινίου και ενσωματώνει υλικά υψηλής ποιότητας, όπως πιλοτικές κεφαλές από σκόνη Α, συστατικά σφράγισης Mitsubishi και μη παγωμένο λιπαντικό λάδι. Μπορεί να διατηρήσει τη λειτουργικότητά του σε σκληρά εργασιακά περιβάλλοντα. Αυτή η βαλβίδα έχει υποστεί αυστηρή δοκιμή συμμόρφωσης EMC και LVD και έχει ληφθεί πιστοποίηση CE, ικανοποιώντας τα υψηλότερα πρότυπα ασφάλειας και ποιότητας.
Το προϊόν δέχεται προσαρμοσμένα χρώματα εμφάνισης, επιτρέποντας στους χρήστες να αναγνωρίζουν γρήγορα το προϊόν σε σύνθετα ολοκληρωμένα περιβάλλοντα συστήματος.
Οι τυποποιημένες διεπαφές για τις βαλβίδες ηλεκτρομαγνητικής βαλβίδας 4V είναι M5, G1/8, G1/4, G3/8, G1/2, διαθέσιμα σε ολοκληρωμένα σύνολα για εύκολη εγκατάσταση. Υπάρχουν πολλές επιλογές για τάσεις λειτουργίας, ανάλογα με το συγκεκριμένο σενάριο εφαρμογής, για να επιλέξετε την κατάλληλη ισχύ τάσης.
Οι ηλεκτρομαγνητικές βαλβίδες της σειράς 4V (OLK) χρησιμοποιούνται ευρέως σε διάφορα βιομηχανικά σενάρια, όπως αυτοματοποίηση συσκευασίας, ιατρικά μηχανήματα, κλωστοϋφαντουργικό εξοπλισμό, παρέχοντας αξιόπιστες λύσεις για τη γραμμή παραγωγής σας.
ΣΥΜΒΟΛΟ:
| 4V | 2 | 10 | 08 | AC110V | Πρώην-Ρ |
| ΜΟΝΤΕΛΟ | ΚΩΔΙΚΑΣ | Τύπος βαλβίδας | Μέγεθος θύρας | ΔΥΝΑΜΙΚΟ | Μέθοδος καλωδίωσης |
| 4V: 2 Θέση 5 Way /2 Θέση 5 Βαλβίδα ηλεκτρομαγνητικής βαλβίδας | 1: 100 σειρές | 10: Μονή ηλεκτρομαγνητικής βαλβίδας 5/2 τρόπος | M5: M5x0.8 | Α: AC22C | Κενό: το δικό σας |
|
|
2: 200 σειρές | 20: Διπλή ηλεκτρομαγνητική βαλβίδα 5/2 τρόπος | 06: G1/8 | Β: DC24V | I: γραμμή |
|
|
3: 300 σειρές | 30C: Διπλή ηλεκτρομαγνητική βαλβίδα 5/3 κλειστού κέντρου | 08: G1/4 | C: AC110V |
|
|
|
4:400 seires | 30E: Διπλό ηλεκτρομαγνητικό κέντρο 5/3 Way Center | 10: G3/8 | Ε: AC24V |
|
|
|
|
30p: Διπλό ηλεκτρομαγνητικό κέντρο 5/3 Way Way Pressure Center | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Χαρακτηριστικά προϊόντος:
1. Λειτουργία πιλοτικής: Εξωτερικές και εσωτερικές επιλογές διαθέσιμες.
2 .. δομή τύπου εμβόλου, εξαιρετική σφράγιση, ευαίσθητη απόκριση ；
3. Οι βαλβίδες ηλεκτρομαγνητικής τοποθέτησης τριών θέσεων προσφέρουν τρεις κεντρικές λειτουργίες για να διαλέξετε:
4. Οι βαλβίδες ηλεκτρομαγνητικής βαλβίδας διπλής θέσης διαθέτουν τη λειτουργία μνήμης.
5. Εσωτερικές οπές που επεξεργάζονται με ειδικές τεχνικές, χαμηλή αντίσταση τριβής, χαμηλή πίεση εκκίνησης, μεγάλη διάρκεια ζωής.
6. Δεν χρειάζεται για λίπανση πετρελαίου.

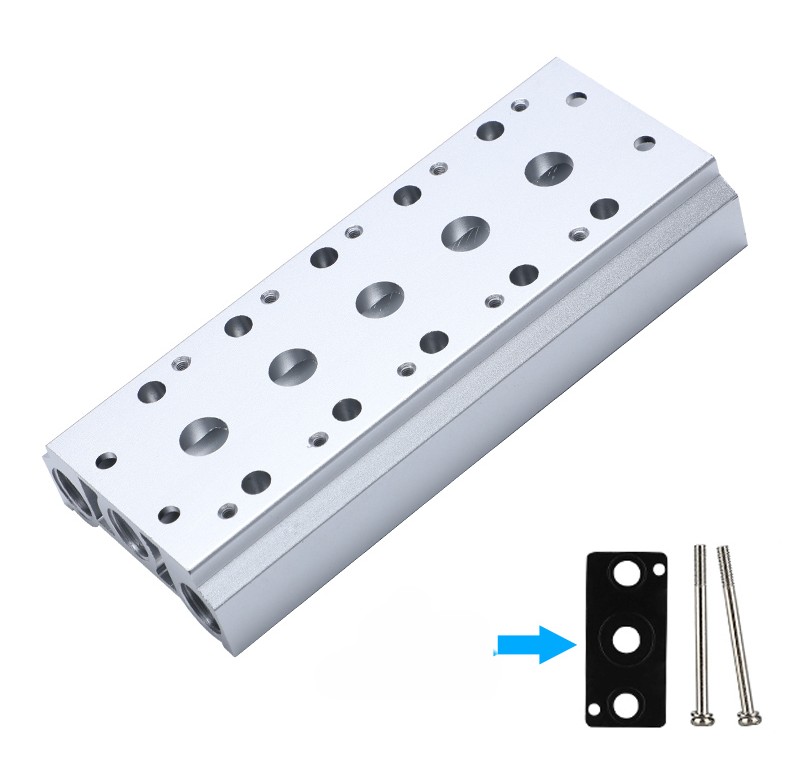

7. Μπορεί να ενσωματωθεί στο συγκρότημα βαλβίδας βάσης, εξοικονομώντας χώρο εγκατάστασης.
8. Εξοπλισμένο με χειροκίνητη συσκευή για εύκολη εγκατάσταση και εντοπισμό σφαλμάτων.
9. Πολλαπλά πρότυπα επίπεδα τάσης που είναι διαθέσιμα για επιλογή.
|
μέσο εργασίας |
Αέρας (διηθημένο μέσω φίλτρου άνω των 40 μm) |
|
Δράση |
Πιλοτικός τύπος |
|
λίπανση |
περιττός |
|
Εύρος πίεσης εργασίας MPA (PSI) |
0,15 ~ 0,8 (21 ~ 114) |
|
Εγγυημένη αντίσταση πίεσης |
1.5MPa (215psi) |
|
Θερμοκρασία εργασίας ° C |
-20 ~ 70 |
|
Υλικό σώματος |
κράμα αργιλίου |
|
Τυπική τάση |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Χρησιμοποιήστε το εύρος τάσης |
AC: ± 15 ％ DC: ± 10 ％ |
|
κατανάλωση ενέργειας |
AC: 3VA DC: 3W |
|
επίπεδο προστασίας |
IP65 (DIN40050) |
|
βαθμός αντοχής στη θερμότητα |
Βαθμός Β |
|
Τύπος σύνδεσης |
Τύπος υποδοχής DIN, τύπος εξόδου |
|
Χρόνος διέγερσης |
0,05 δευτερόλεπτα ή λιγότερο |
|
μοντέλο |
Διάμετρος λιμένων |
Αριθμός θέσεων |
υψηλότερη συχνότητα λειτουργίας |
Αποτελεσματική περιοχή διατομής MM2 (τιμή CV) |
|
4V110-M5 |
Πρόσληψη = outlet = m5 |
2 θέση 5 τρόπος |
5 φορές/δευτερόλεπτο |
5.5 (0.31) |
|
4V120-M5 |
Πρόσληψη = outlet = m5 |
2 θέση 5 τρόπος |
5 φορές/δευτερόλεπτο |
5.5 (0.31) |
|
4V130C-M5 |
Πρόσληψη = outlet = m5 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
5.0 (0.28) |
|
4V130E-M5 |
Πρόσληψη = outlet = m5 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
5.0 (0.28) |
|
4V130P-M5 |
Πρόσληψη = outlet = m5 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
5.0 (0.28) |
|
4V110-06 |
Πρόσληψη = outlet = g1/8 |
2 θέση 5 τρόπος |
5 φορές/δευτερόλεπτο |
12.0 (0.67) |
|
4V120-06 |
Πρόσληψη = outlet = g1/8 |
2 θέση 5 τρόπος |
5 φορές/δευτερόλεπτο |
12.0 (0.67) |
|
4V130C-06 |
Πρόσληψη = outlet = g1/8 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
9.0 (0.50) |
|
4V130E-06 |
Πρόσληψη = outlet = g1/8 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
9.0 (0.50) |
|
4V130P-06 |
Πρόσληψη = outlet = g1/8 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
9.0 (0.50) |
|
4V210-06 |
Πρόσληψη = outlet = g1/8 |
2 θέση 5 τρόπος |
5 φορές/δευτερόλεπτο |
14.0 (0.78) |
|
4V220-06 |
Πρόσληψη = outlet = g1/8 |
2 θέση 5 τρόπος |
5 φορές/δευτερόλεπτο |
14.0 (0.78) |
|
4V230C-06 |
Πρόσληψη = outlet = g1/8 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
12.0 (0.67) |
|
4V230E-06 |
Πρόσληψη = outlet = g1/8 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
12.0 (0.67) |
|
4V230P-06 |
Πρόσληψη = outlet = g1/8 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
12.0 (0.67) |
|
4V210-08 |
Inlet = outlet = g1/4 εξάτμιση = g1/8 |
2 θέση 5 τρόπος |
5 φορές/δευτερόλεπτο |
16.0 (0.89) |
|
4V220-08 |
Inlet = outlet = g1/4 εξάτμιση = g1/8 |
2 θέση 5 τρόπος |
5 φορές/δευτερόλεπτο |
16.0 (0.89) |
|
4V230C-08 |
Inlet = outlet = g1/4 εξάτμιση = g1/8 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
12.0 (0.67) |
|
4V230E-08 |
Inlet = outlet = g1/4 εξάτμιση = g1/8 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
12.0 (0.67) |
|
4V230P-08 |
Inlet = outlet = g1/4 εξάτμιση = g1/8 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
12.0 (0.67) |
|
4V310-08 |
Πρόσληψη = outlet = g1/4 |
2 θέση 5 τρόπος |
4/δευτερόλεπτο |
25.0 (1.40) |
|
4V320-08 |
Πρόσληψη = outlet = g1/4 |
2 θέση 5 τρόπος |
4/δευτερόλεπτο |
25.0 (1.40) |
|
4V330C-08 |
Inlet = outlet = g3/8 εξάτμιση = g1/4 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
18.0 (1.00) |
|
4V330E-08 |
Inlet = outlet = g3/8 εξάτμιση = g1/4 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
18.0 (1.00) |
|
4V330P-08 |
Inlet = outlet = g3/8 εξάτμιση = g1/4 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
18.0 (1.00) |
|
4V310-10 |
Πρόσληψη = outlet = g1/4 |
2 θέση 5 τρόπος |
4/δευτερόλεπτο |
30 (1,68) |
|
4V320-10 |
Πρόσληψη = outlet = g1/4 |
2 θέση 5 τρόπος |
4/δευτερόλεπτο |
30 (1,68) |
|
4V330C-10 |
Inlet = outlet = g3/8 εξάτμιση = g1/4 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
18.0 (1.00) |
|
4V330E-10 |
Inlet = outlet = g3/8 εξάτμιση = g1/4 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
18.0 (1.00) |
|
4V330P-10 |
Inlet = outlet = g3/8 εξάτμιση = g1/4 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
18.0 (1.00) |
|
4V410-15 |
Πρόσληψη = outlet = g1/2 |
2 θέση 5 τρόπος |
3 φορές/δευτερόλεπτο |
50.0 (2.79) |
|
4V420-15 |
Πρόσληψη = outlet = g1/2 |
2 θέση 5 τρόπος |
3 φορές/δευτερόλεπτο |
50.0 (2.79) |
|
4V430C-15 |
Πρόσληψη = outlet = g1/2 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
30 (1,68) |
|
4V430E-15 |
Πρόσληψη = outlet = g1/2 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
30 (1,68) |
|
4V430P-15 |
Πρόσληψη = outlet = g1/2 |
Τρεις θέσεις πέντε δρόμων |
3 φορές/δευτερόλεπτο |
30 (1,68) |
