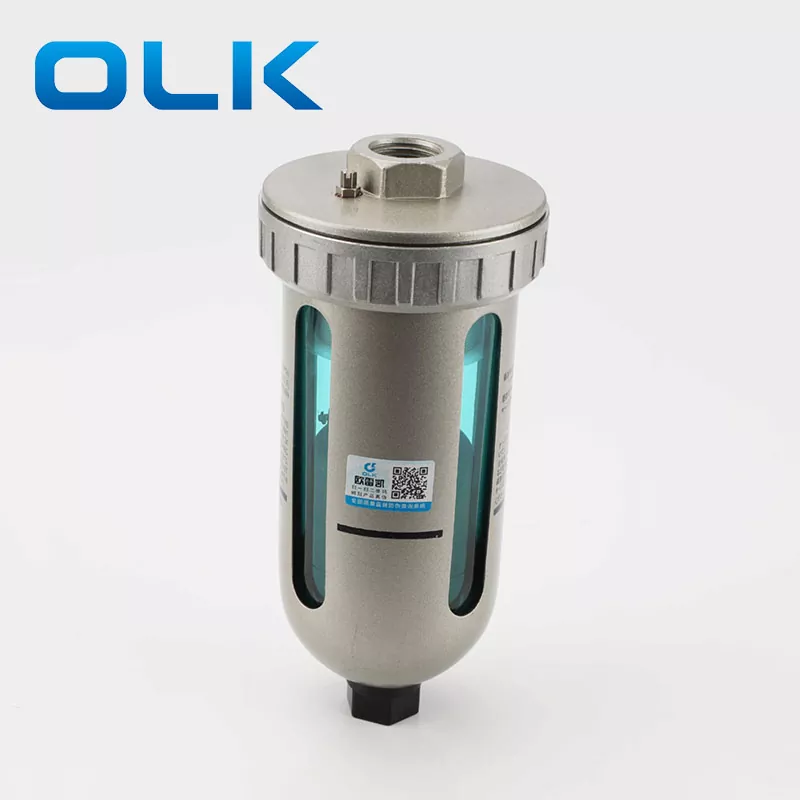

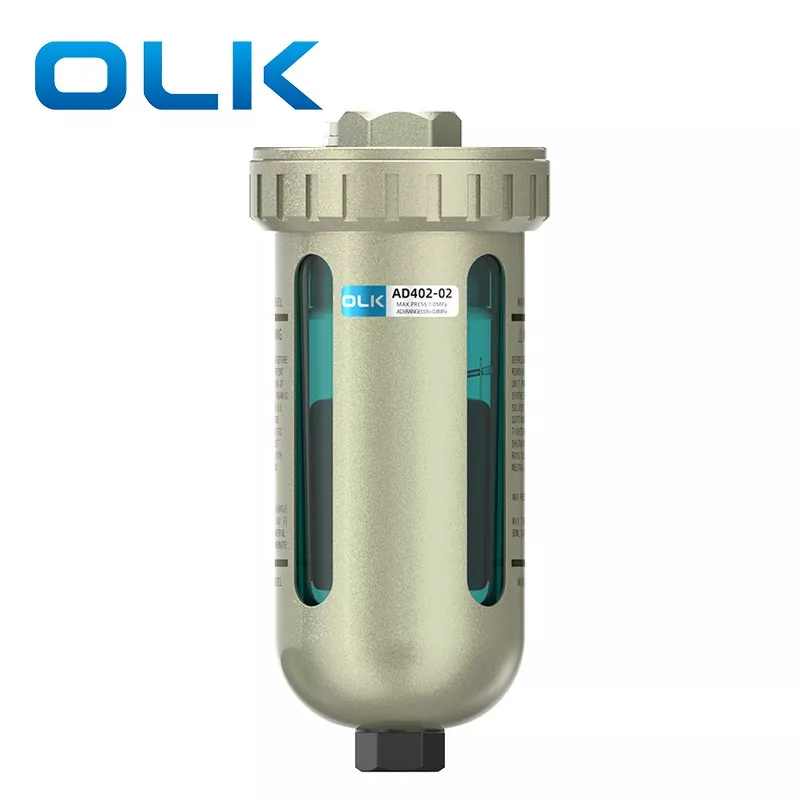

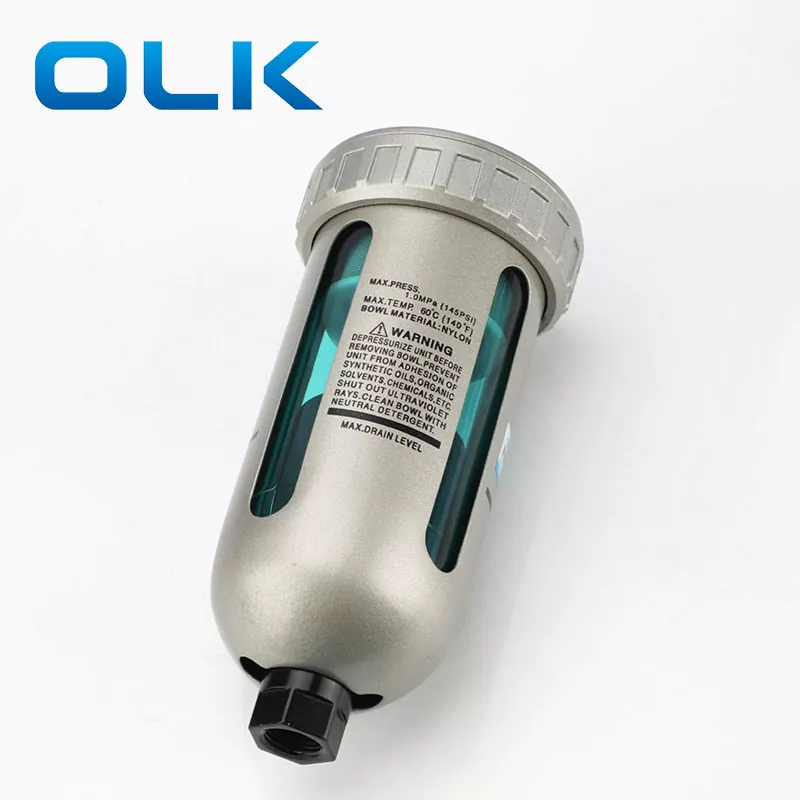

Βαλβίδα αυτόματης αποστράγγισης AD402

Βαλβίδα αυτόματης αποστράγγισης OLKAD402 Αυτόματη και αξιόπιστη εκκένωση της αποστράγγισης χωρίς την ανάγκη χειροκίνητης λειτουργίας. Ανθεκτικό στη σκόνη και τη διάβρωση για μακροχρόνια απόδοση, με ανθεκτικό προστατευτικό μπολ που περιλαμβάνεται στάνταρ. Σχεδιασμένο για αποτελεσματικότητα, κατασκευασμένο για αξιοπιστία!

AD402 αυτόματη βαλβίδα αποστράγγισης Αρχή λειτουργίας:

1. Χωρίς πίεση στο μπολ:

   Όταν δεν υπάρχει εσωτερική πίεση, ο πλωτήρας πέφτει λόγω του βάρους του, σφραγίζοντας την οπή του θαλάμου. Το έμβολο ωθείται προς τα κάτω από ένα ελατήριο και η αποστράγγιση ρέει μέσω μιας επιμήκους οπής στο περίβλημα, όπου εκκενώνεται.

2.Πίεση που ασκείται στο μπολ:

   Όταν η εσωτερική πίεση υπερβαίνει το 1 MPa, υπερνικά τη δύναμη του ελατηρίου, ανυψώνοντας το έμβολο μέχρι να σφραγίσει στον δακτύλιο Ο. Αυτό απομονώνει το εσωτερικό του μπολ από το εξωτερικό.

3. Συσσώρευση αποχέτευσης:

   Καθώς συλλέγεται η αποστράγγιση, ο πλωτήρας ανεβαίνει, ανοίγοντας την οπή του θαλάμου και αφήνοντας την πίεση να εισέλθει. Αυτή η πίεση, σε συνδυασμό με τη δύναμη του ελατηρίου, σπρώχνει το έμβολο προς τα κάτω, εκκενώνοντας την αποστράγγιση μέσω του οδηγού αποστράγγισης.

Ανακοίνωση

1: Κατά την εγκατάσταση σωλήνων αποχέτευσης, χρησιμοποιήστε σωλήνες με εσωτερική διάμετρο μεγαλύτερη από 10 χιλιοστά και μήκος που δεν υπερβαίνει τα 5 μέτρα. Μην λυγίζετε τους σωλήνες προς τα πάνω.

2. Η ισχύς του συμπιεστή πρέπει να είναι μεγαλύτερη από 3,7 kw

Βαλβίδα αυτόματης αποστράγγισης σειράς SMC τύπου AD402 Γενικές παράμετροι
