Πομποί Πνευματικό-ηλεκτρικό Ρελέ

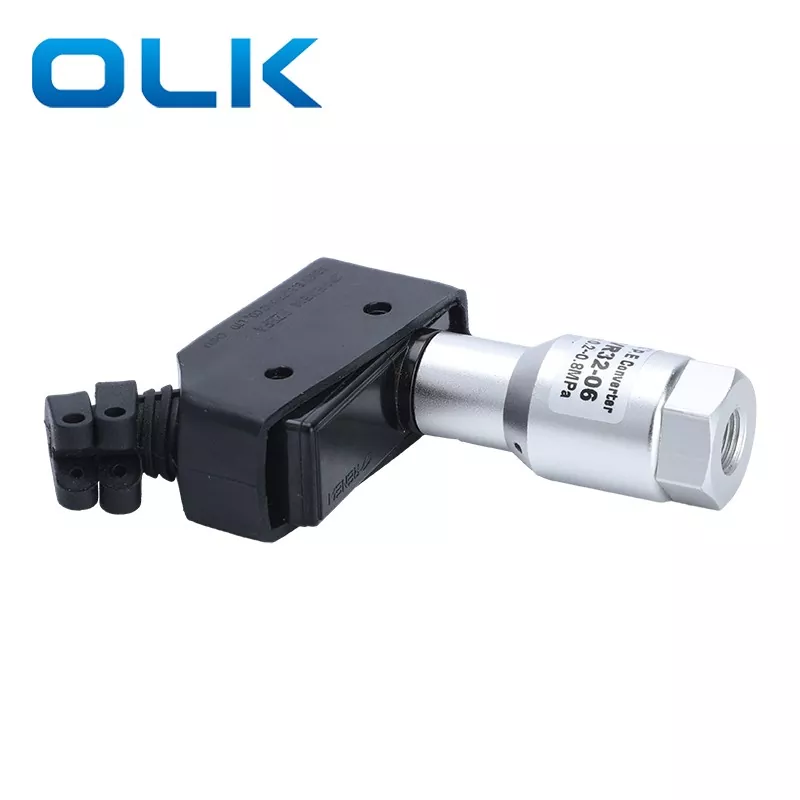

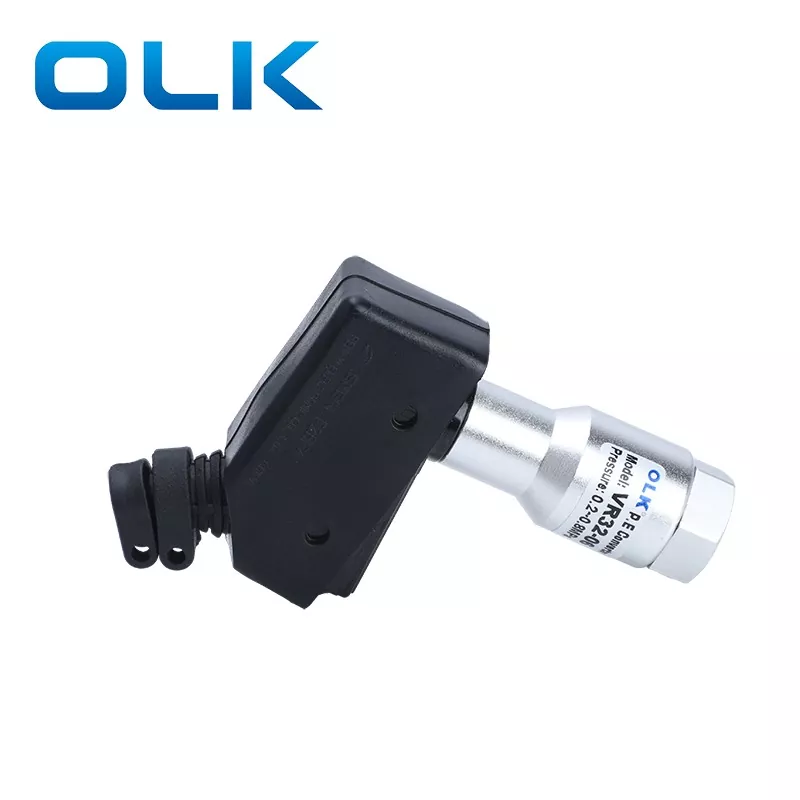

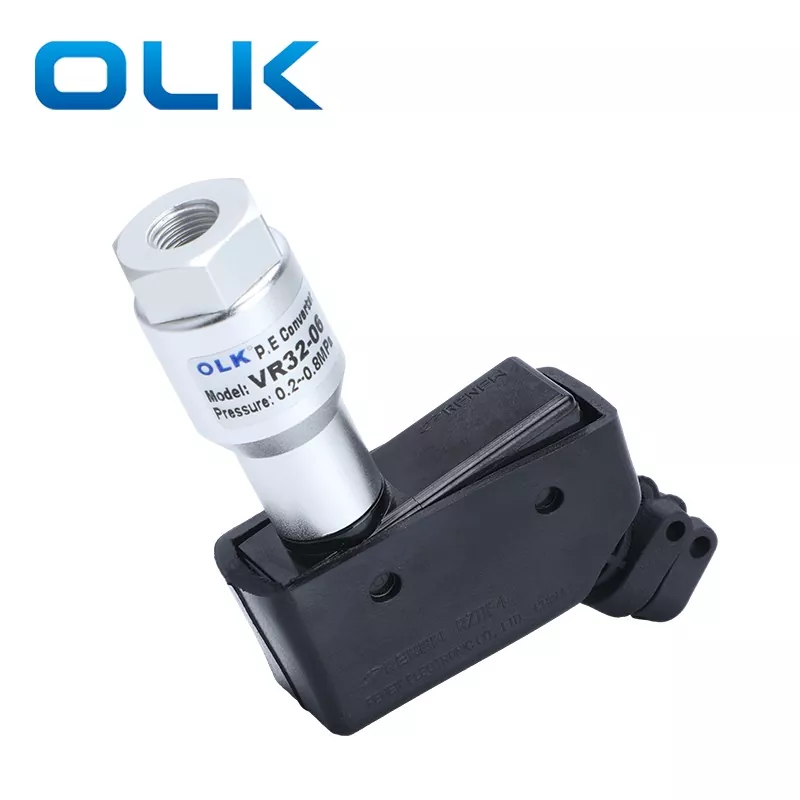

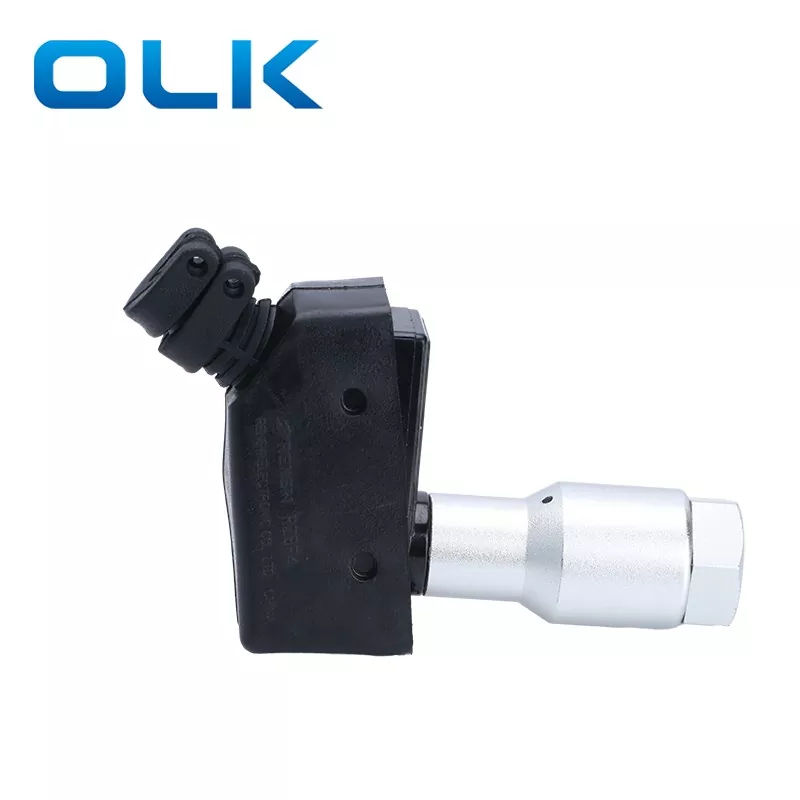

Οι πομποί OLK Πνευματικό-ηλεκτρικό ρελέ  SMC TYPE VR3200 Series είναι ένας διακόπτης πίεσης που μετατρέπει τα πνευματικά σήματα σε ηλεκτρικά σήματα. Αποτελείται από πέντε κύρια μέρη: μικροδιακόπτη, ελατήριο, έμβολο, σώμα και κάλυμμα. Η πίεση λειτουργίας είναι 0,1-1,0 MPa VR3200 Οι διεπιφάνειες με σπείρωμα πνευματικής-ηλεκτρικής ακρίβειας δεν απογυμνώνονται εύκολα. Και τα δύο άκρα είναι εξοπλισμένα με βύσματα σκόνης και η χρήση ειδικού προστατευτικού καλύμματος τα κάνει πιο ανθεκτικά και παρατείνει τη διάρκεια ζωής τους.

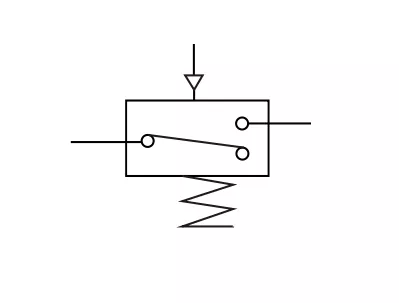

Σύμβολο:

Εφαρμογές διακοπτών πίεσης:

1. Ανίχνευση πίεσης κυλίνδρου: Ο πνευματικός διακόπτης πίεσης ανιχνεύει την πίεση στους κυλίνδρους.

2. Επιβεβαίωση κενού σε βραχίονες ρομπότ: Κοντά στη βεντούζα ενός ρομποτικού βραχίονα σε έναν αυτόματο μεταφορέα, ο διακόπτης επιβεβαιώνει την αναρρόφηση.

3. Ανίχνευση διαρροής αερίου: Χρησιμοποιώντας έναν αισθητήρα χαμηλής πίεσης, ο διακόπτης ανιχνεύει μικρές αλλαγές αερίου για τη μέτρηση της διαρροής.

4. Διαχείριση πίεσης τροφοδοσίας: Με τη σύνδεση ενός διακόπτη πίεσης σε έναν ρυθμιστή σε ένα πνευματικό σύστημα, η πίεση τροφοδοσίας μπορεί να ρυθμιστεί με βάση την εμφανιζόμενη τιμή πίεσης. Κατά τη λειτουργία, η εμφανιζόμενη τιμή δείχνει εάν η πίεση τροφοδοσίας είναι μη φυσιολογική. Για παράδειγμα, σε μια γραμμή παραγωγής πλυσίματος, πολλαπλοί πιεστικοί διακόπτες υγρού παρακολουθούν την παροχή νερού, λαδιού κ.λπ. Σε υδραυλικούς κυλίνδρους, οι διακόπτες πίεσης επιβεβαιώνουν τη δύναμη του σφυριού.

5. Ανίχνευση θέσης: Ένας ψηφιακός διακόπτης πίεσης ανιχνεύει την αντίθλιψη του ακροφυσίου για να επιβεβαιώσει τη θέση των τεμαχίων εργασίας.

6. Έλεγχος ροής αέρα

7. Παρακολούθηση απόφραξης φίλτρου: Ένας αισθητήρας διαφορικής πίεσης μετρά τη διαφορά πίεσης και στις δύο πλευρές του φίλτρου. Μια μεγαλύτερη διαφορά υποδηλώνει μεγαλύτερη απόφραξη. Ανάλογα με την κατάσταση απόφραξης, το φίλτρο μπορεί να καθαριστεί ή να αντικατασταθεί.

8. Ανίχνευση στάθμης υγρού: Ένας αισθητήρας διαφορικής πίεσης ανιχνεύει τα επίπεδα υγρού σφραγίζοντας την κάτω θύρα αέρα. Καθώς αλλάζει η στάθμη του υγρού, η καθαρή πίεση στον συνδεδεμένο κατακόρυφο σωλήνα αλλάζει, επιτρέποντας την ανίχνευση στάθμης.

Πομποί τύπου SMC VR320 series: Πνευματικό-ηλεκτρικό ρελέ Γενικές παράμετροι

Συχνές ερωτήσειςγια VR32 Electro-Pneumatic Converter:

1. Μπορεί το Ηλεκτροπνευματικό Ρελέ VR32 να αντικαταστήσει απευθείας το VR3200 ή το VR3201 της SMC;

Ναί. Η σειρά VR32 της OLK είναι πλήρως συμβατή με τη σειρά SMC VR3200/3201 όσον αφορά τις διαστάσεις τοποθέτησης, το μέγεθος θύρας (1/8") και την ηλεκτρική απόδοση. Είναι 100% ανταλλακτικό με πιο ανταγωνιστική τιμή. Οικονομική αντικατάσταση VR3200!

2. Ποια είναι η διαφορά μεταξύ ενός μετατροπέα VR32 και ενός διακόπτη πίεσης;

Το VR32 είναι ένα μηχανικό πνευματικό-ηλεκτρικό ρελέ σχεδιασμένο να μετατρέπει ένα πνευματικό σήμα σε σήμα ηλεκτρικής επαφής. Είναι απλό και ανθεκτικό, χρησιμοποιείται κυρίως για την ανίχνευση της κατάστασης "Air ON/OFF" ή την επιβεβαίωση εγκεφαλικού επεισοδίου. Οι διακόπτες πίεσης, από την άλλη πλευρά, διαθέτουν συχνά ψηφιακές οθόνες και ακριβείς κλίμακες ρύθμισης για την παρακολούθηση συγκεκριμένων τιμών πίεσης.

3. Ποια είναι τα τυπικά σενάρια εφαρμογής για πνευματικούς-ηλεκτρικούς μετατροπείς VR32;

Ρελέ ανίχνευσης θέσης κυλίνδρου:

Ανίχνευση ορίου διαδρομής κυλίνδρου: Όταν ο κύλινδρος φτάσει στο όριο, η πίεση αυξάνεται και το VR32 στέλνει ένα σήμα στο PLC, προτρέποντας το μηχάνημα να προχωρήσει στο επόμενο βήμα.

Κλείδωμα ασφαλείας: Το μηχάνημα θα ξεκινήσει μόνο όταν η πίεση του αέρα φτάσει στο πρότυπο και το κύκλωμα συνδεθεί.
