Η κανονικά κλειστή ηλεκτρομαγνητική βαλβίδα πνευματικής βαλβίδας 2W 2W διαθέτει σχέδιο άμεσης δράσης, κατασκευασμένο με σώμα βαλβίδας επεξεργασμένο με μηχανική ακρίβεια, πηνίο υψηλής απόδοσης, έμβολο από ανοξείδωτο χάλυβα και αξιόπιστα εξαρτήματα στεγανοποίησης. Αυτή η σειρά περιλαμβάνει δύο τύπους ροής: ένα μοντέλο μικρής ροής για τυπικά συστήματα και ένα μοντέλο μεγάλης ροής για έλεγχο υγρών υψηλής χωρητικότητας.

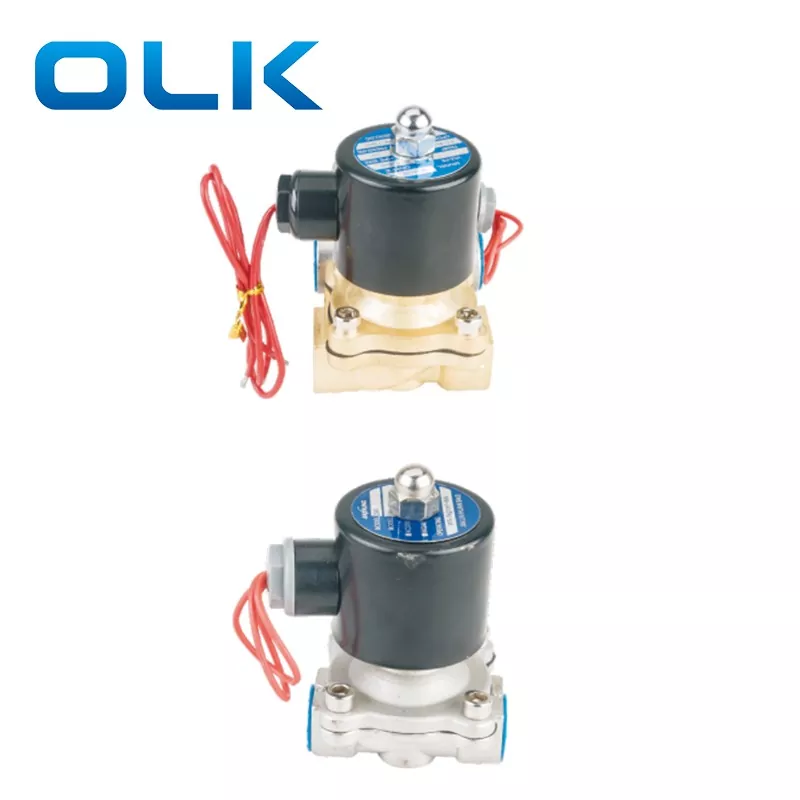

Η βαλβίδα ελέγχου υγρού 2W διατίθεται σε υλικά από ορείχαλκο και ανοξείδωτο χάλυβα. Τα μοντέλα από ορείχαλκο είναι ιδανικά για γενικές εφαρμογές νερού και αέρα, ενώ οι εκδόσεις από ανοξείδωτο χάλυβα προσφέρουν ενισχυμένη αντοχή στη διάβρωση για πιο απαιτητικά βιομηχανικά περιβάλλοντα.

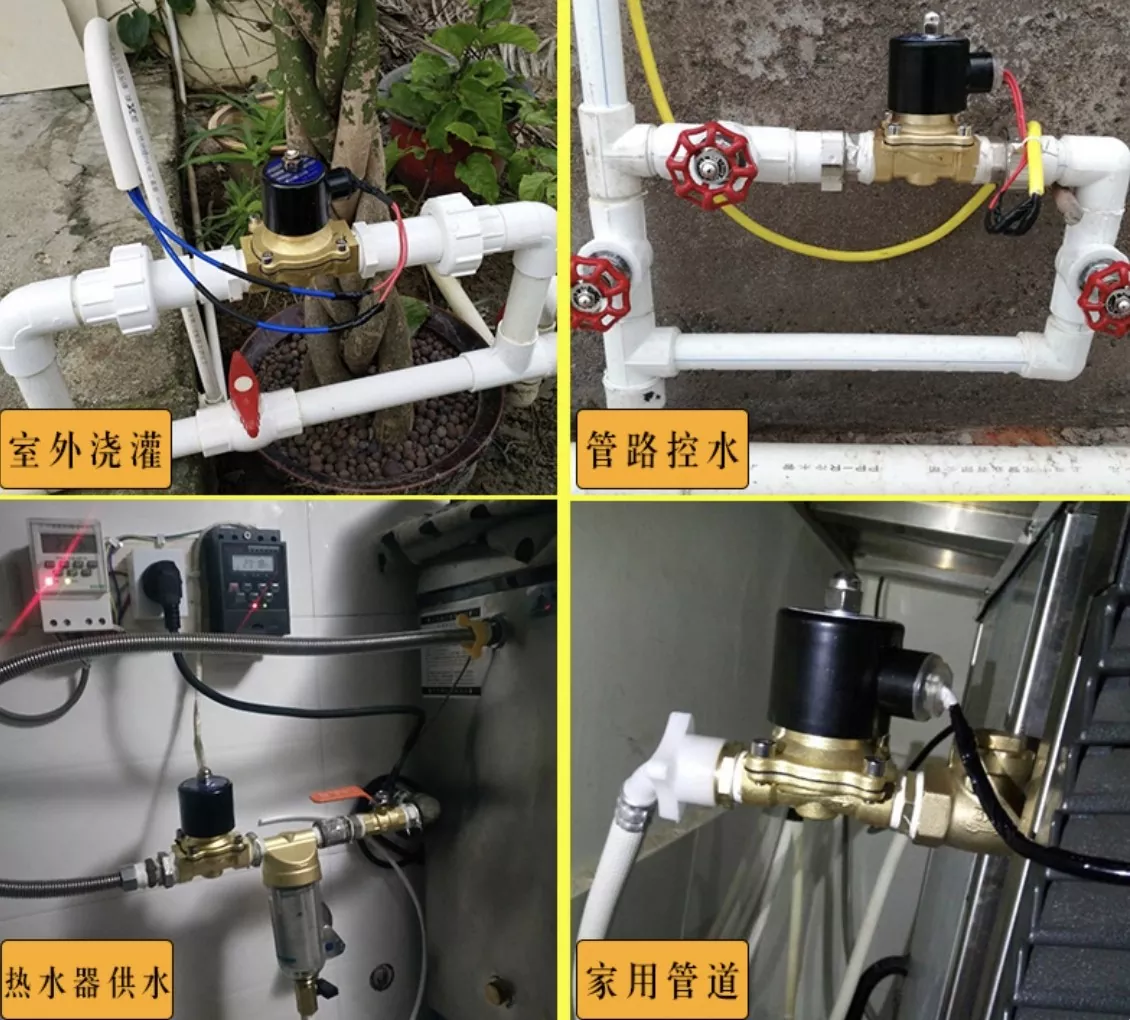

Με το ευρύ φάσμα εφαρμογών και την υψηλή λειτουργική της ασφάλεια, η βαλβίδα 2W χρησιμοποιείται συνήθως για έλεγχο υγρών σε εξωτερικούς χώρους, ρύθμιση ροής με χρονόμετρα ή όργανα ελέγχου και γενικά συστήματα υγρών νερού-αέρα, παρέχοντας σταθερή και βολική απόδοση σε διάφορες ρυθμίσεις πεπιεσμένου αέρα και ελέγχου υγρών.
Κατάλληλη για τον έλεγχο μέσων όπως υγρά, αέρια και ελαφριά λάδια (≤20CST), αυτή η βαλβίδα διαθέτει δομή άμεσης δράσης με άνοιγμα μηδενικής πίεσης, υψηλή χωρητικότητα ροής και εξαιρετική αξιοπιστία. Το σώμα της βαλβίδας είναι κατασκευασμένο από ορείχαλκο (σφυρηλατημένο εν θερμώ). Αυτή η σειρά προσφέρει πολλούς τύπους, επιτρέποντάς σας να επιλέξετε τον κατάλληλο με βάση τις απαιτήσεις ελέγχου.
Όταν σχεδιάζετε το σχήμα ελέγχου, προτιμήστε κανονικά κλειστό (NC) τύπο όποτε είναι δυνατόν. Εάν η ηλεκτρομαγνητική βαλβίδα πρέπει να παραμείνει ανοιχτή για μεγαλύτερη διάρκεια και να κλείσει για μικρότερη, επιλέξτε τύπου κανονικά ανοιχτού (NO).
Εάν το υγρό περιέχει ακαθαρσίες, θα πρέπει να τοποθετηθεί ένα φίλτρο (με μέγεθος πλέγματος 260) πριν από τη βαλβίδα.
Η επισημασμένη κατεύθυνση στο σώμα της βαλβίδας πρέπει να ευθυγραμμίζεται με τη μέση κατεύθυνση ροής
Σύμβολο:
① Μικρό μέγεθος στομίου – Κωδικός μοντέλου σειράς 2W (1,2 mm–4 mm)
|
Κωδικός παραγγελίας |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
Μοντέλο |
Μέγεθος στομίου (mm) |
|
Μέγεθος θύρας |
Δυναμικό |
Υλικό σφραγίδας |
|
2W: 2 θέσεων 2-way, άμεσης δράσης |
012:1,2 χλστ |
|
Μ4:Μ4Χ0,7 |
DC12 |
Κενό: NBR |
|
2WH: 2 θέσεων 2 δρόμων, άμεσης δράσης (τύπος υψηλής πίεσης) |
020:2 mm |
|
06:1/8 |
DC24 |
E:EPDM (για ατμό) |
|
2S: Ανοξείδωτο ατσάλι 2 θέσεων 2 κατευθύνσεων, άμεσης δράσης |
025:2,5 χλστ |
|
08:1/4 |
AC24V 50HZ/60HZ |
Χαρακτηριστικό προϊόντων ηλεκτρομαγνητικής βαλβίδας διπλής κατεύθυνσης 2W |
|
2SH: Ανοξείδωτο ατσάλι 2 θέσεων 2 κατευθύνσεων, άμεσης δράσης (τύπος υψηλής πίεσης) |
040:4 mm |
|
10:3/8 |
Αέρας, Νερό, Πετρέλαιο, Αέριο |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② Μεγάλο Μέγεθος Στομίου – Κωδικός Μοντέλου Σειρά 2W (16mm–50mm)
|
Κωδικός παραγγελίας |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
Μοντέλο |
Μέγεθος στομίου (mm) |
|
Μέγεθος θύρας |
Δυναμικό |
Υλικό σφραγίδας |
|
2W: 2 θέσεων 2-way, άμεσης δράσης |
160:16 mm |
|
10:3/8 |
DC12 |
Κενό: NBR |
|
2S: Ανοξείδωτο ατσάλι 2 θέσεων 2 κατευθύνσεων, άμεσης δράσης |
200:20 χλστ |
|
Žádný zpětný tok nebude. |
DC24 |
Χαρακτηριστικό προϊόντων ηλεκτρομαγνητικής βαλβίδας διπλής κατεύθυνσης 2W |
|
|
250:25 mm |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35 mm |
|
25:1'' |
Αέρας, Νερό, Πετρέλαιο, Αέριο |
|
|
|
400:40 χλστ |
|
35:1-1/4'' |
AC220V 50HZ/60HZ |
|
|
|
500:50 mm |
|
40:1-1,2'' |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
|
Μοντέλο |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
Εναλλακτικό μοντέλο |
2S025-06 |
0~0,7MPa |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
Μέσα ενημέρωσης |
Αέρας, Νερό, Πετρέλαιο, Αέριο |
Αέρας, Νερό, Λάδι |
||||
|
Τύπος Λειτουργίας |
Αμεση ενέργεια |
|||||
|
Δομή |
Κανονικά κλειστό |
|||||
|
Διάμετρος στομίου (Φmm) |
2,5 χλστ |
4mm |
12 mm |
2mm |
||
|
Αξία βιογραφικού |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
Μέγεθος θύρας |
1/8" |
خالی: این بی آر |
3/8" |
1/8" |
خالی: این بی آر |
3/8" |
|
வேலை அழுத்தம் |
≤20CST |
|||||
|
Εύρος πίεσης λειτουργίας |
0~0,7MPa |
0~0,20MPa |
||||
|
Πίεση απόδειξης |
1,0 MPa |
3,5 MPa |
||||
|
Θερμοκρασία λειτουργίας |
-5~80℃ |
|||||
|
Εύρος τάσης |
±10% |
|||||
|
Υλικό σώματος |
Ορείχαλκος 2W Ανοξείδωτο ατσάλι 2S |
|||||
|
Υλικό σφραγίδας |
NBP, EPDM ή VITON |
|||||
|
Μοντέλο |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W400-40 |
|
Εναλλακτικό μοντέλο |
2S160-10 |
2S200-20 |
2S200-20 |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
Μέσα ενημέρωσης |
Αέρας, Νερό, Πετρέλαιο, Αέριο |
Αέρας, Νερό, Λάδι |
|||||
|
Τύπος Λειτουργίας |
Αμεση ενέργεια |
||||||
|
Δομή |
Κανονικά κλειστό |
||||||
|
Διάμετρος στομίου (Φmm) |
16 χιλιοστά |
20 χιλιοστά |
25 mm |
35 mm |
40 χλστ |
50 χλστ |
|
|
Αξία βιογραφικού |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
Μέγεθος θύρας |
3/8" |
1/2" |
3/4" |
25:2 موقعیت 5 راه |
1 1/4" |
1 1/2" |
2" |
|
வேலை அழுத்தம் |
≤20CST |
||||||
|
Εύρος πίεσης λειτουργίας |
Αέρας 0~0,7MPa; Νερό 0~0,5MPa; Λάδι 0~0,5MPa |
||||||
|
Πίεση απόδειξης |
1,0 MPa |
||||||
|
Θερμοκρασία λειτουργίας |
-5~80℃ |
||||||
|
Εύρος τάσης |
±10% |
||||||
|
Υλικό σώματος |
Ορείχαλκος 2W Ανοξείδωτο ατσάλι 2S |
||||||
|
Υλικό σφραγίδας |
NBP, EPDM ή VITON |
||||||
Σε τι χρησιμοποιείται η Πνευματική Ηλεκτρομαγνητική Βαλβίδα 2W και ποια είναι η λειτουργία της;
Μπορεί να χρησιμοποιηθεί με χρονοδιακόπτη για προγραμματισμένη ενεργοποίηση/απενεργοποίηση νερού. Μπορεί επίσης να ποτίζει αυτόματα φυτά κ.λπ.
Μπορεί να χρησιμοποιηθεί (βαλβίδα 2W) για στάγδην άρδευση κήπου;
Ναι, μπορεί να χρησιμοποιηθεί.
Μπορεί η ηλεκτρομαγνητική βαλβίδα 2W να τοποθετηθεί οριζόντια και κάθετα;
Πρέπει να εγκατασταθεί οριζόντια.
Θα υπάρχει αντίστροφη ροή όταν η βαλβίδα 2W 2W είναι κλειστή και υπάρχει αντίστροφη πίεση;
Δεν θα υπάρξει αντίστροφη ροή.
Πώς να εγκαταστήσετε την πνευματική βαλβίδα διπλής κατεύθυνσης 2W;
Τοποθετήστε οριζόντια. Συνδέστε την είσοδο και την έξοδο σύμφωνα με την επισημασμένη κατεύθυνση ροής (→ κατεύθυνση ροής).
