Airtac Τύπος M5 Σειρά 5/2 τρόπος μηχανικής βαλβίδας κουμπιού κατασκευασμένη από OLK Pneumatic Company.M5 Μηχανική βαλβίδα είναι μια συρόμενη στήλη δομή.
σύμβολο:
Κωδικός παραγγελίας
Μ5
ΜΜ
210
06
R
Τύπος κουμπιού
Κώδικας
Μέγεθος θύρας
Χρώμα κουμπιού
M5: M Τύπος
Β: Βασικός Τύπος (M5B)
110: 110 Series Single Control
100: 06: g/18
PL: Κόκκινο
Γ: Τύπος μακράς λαβής (M5C)
210: 210 Series Single Control
200: 06: G1/8
Pp/pf/pm/hs: κόκκινο, πράσινο, μαύρο
Δ: Τύπος σύντομης λαβής (M5D)
200: 08G1/4

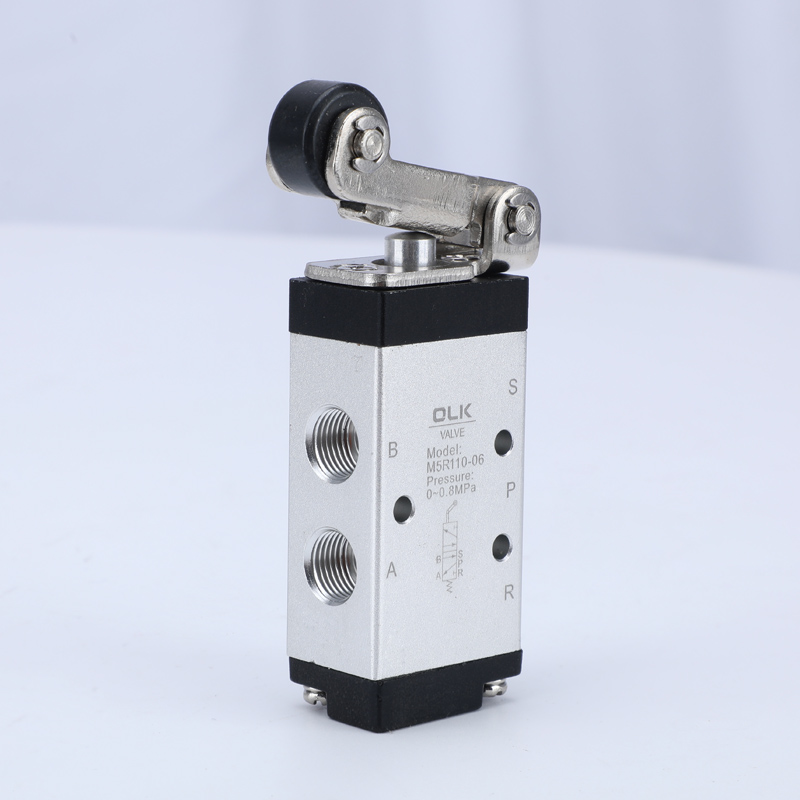

R: Τύπος μοχλού κυλίνδρων (M5R)

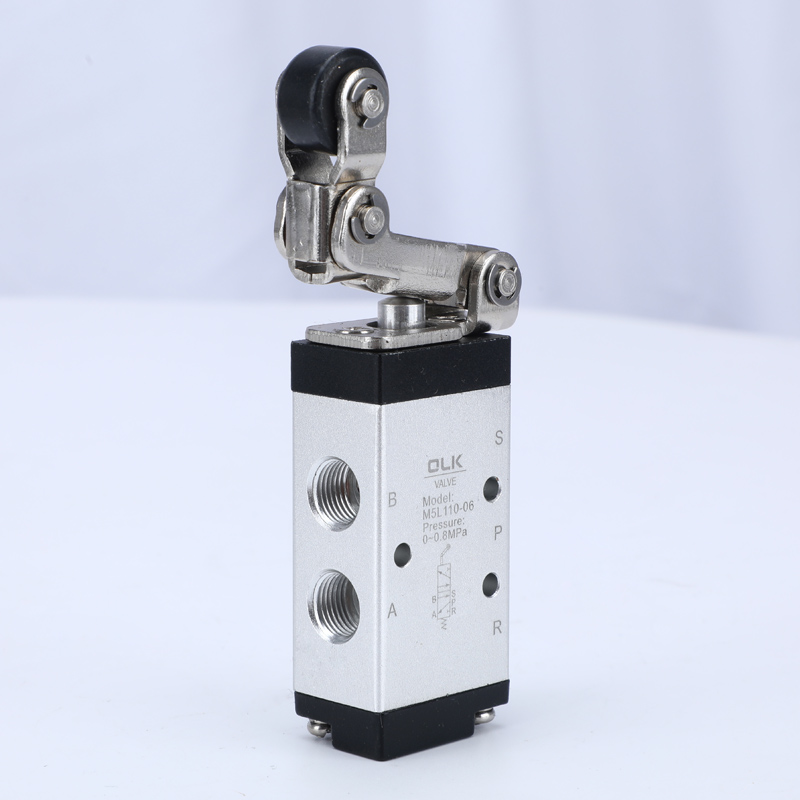

L: Τύπος μοχλού μονόπλευρου κυλίνδρου (M5L)

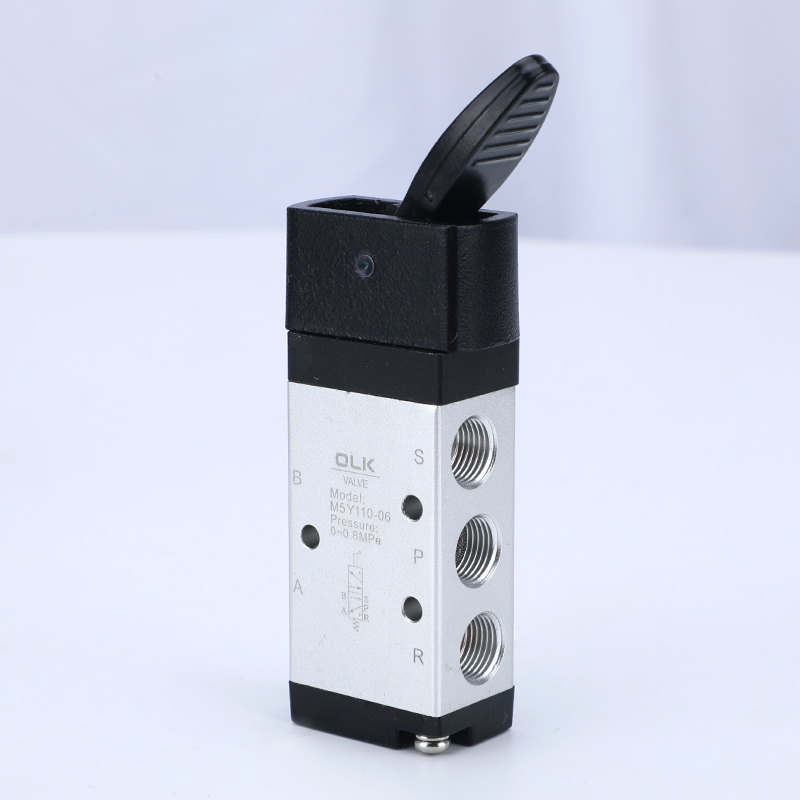

Y: Τύπος βραχίονα rocker (M5Y)

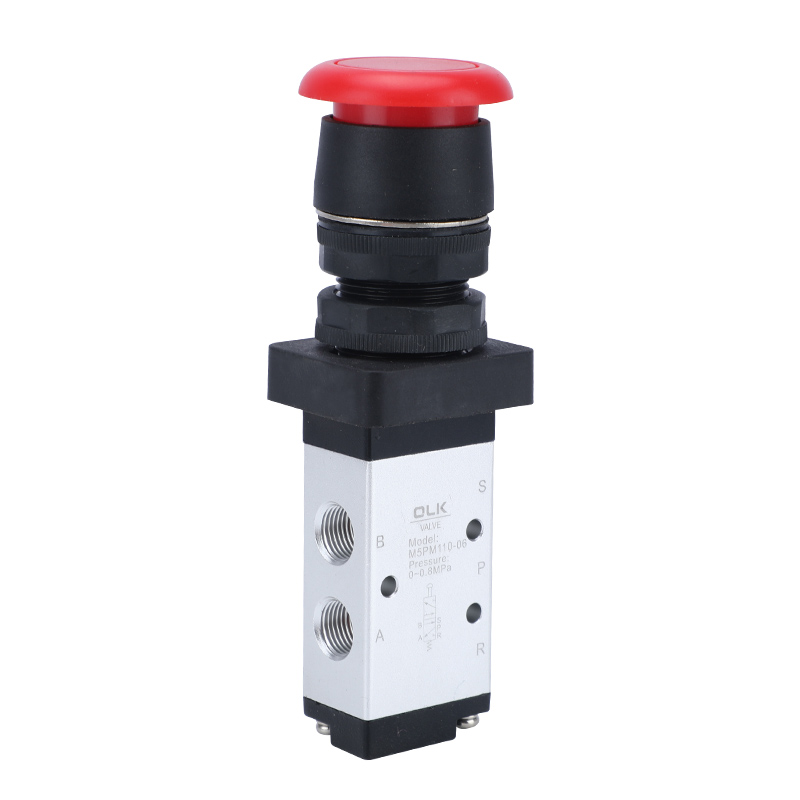

PM: Τύπος κουμπιού κεφαλής μανιταριών (M5pm)

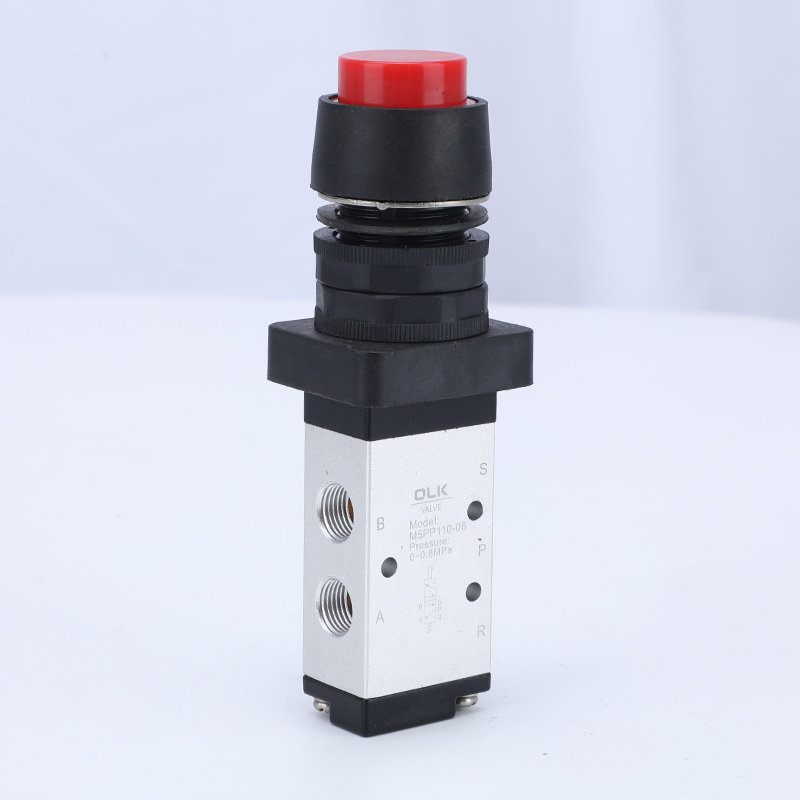

PP: Τύπος κουμπιού ανυψωμένου κεφαλιού (M5PP)
PF: Τύπος πλήρους κεφαλής (M5PF)
PL: Τύπος πλήκτρου έκτακτης ανάγκης (M5PL)

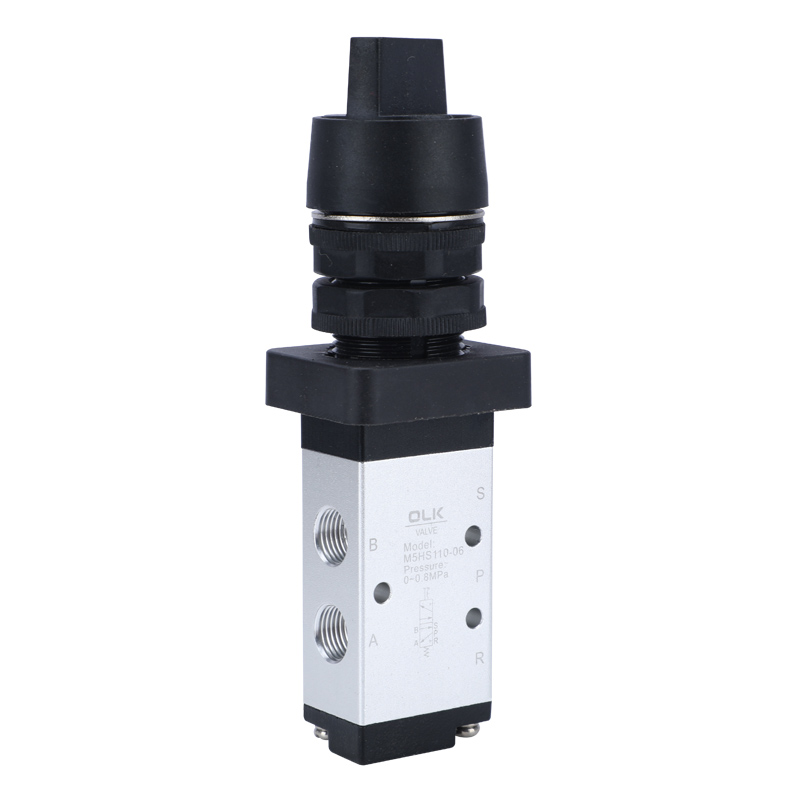

HS: Τύπος επιλογής (M5HS)

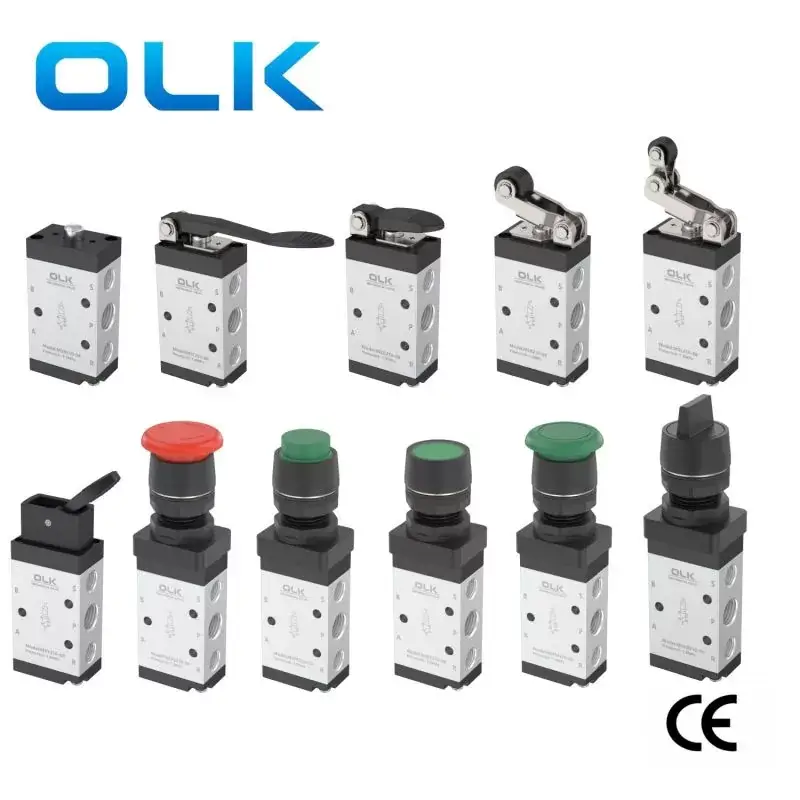

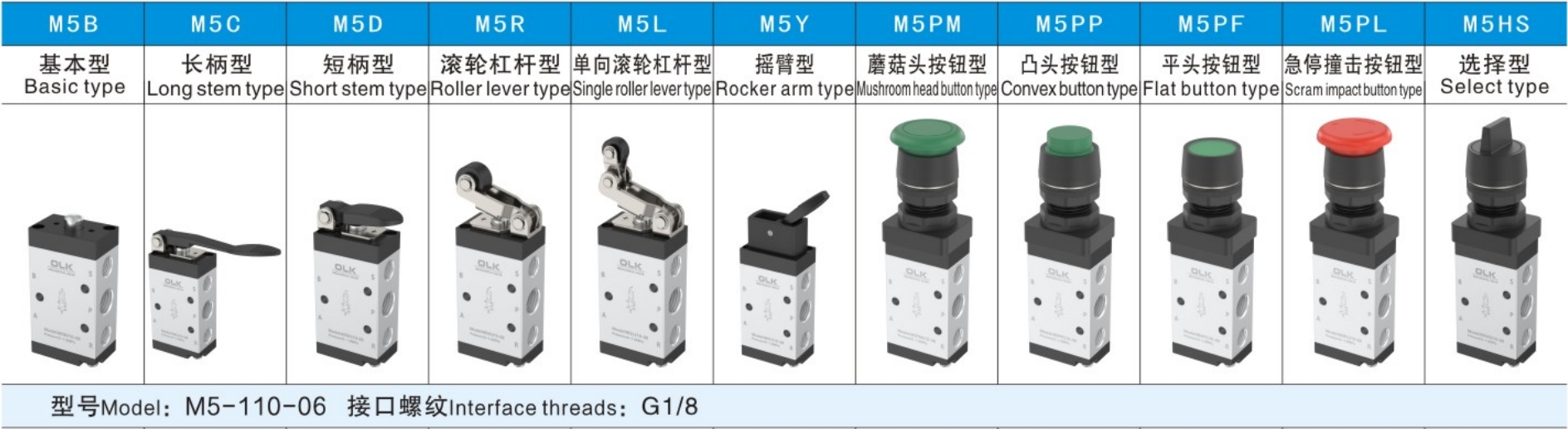

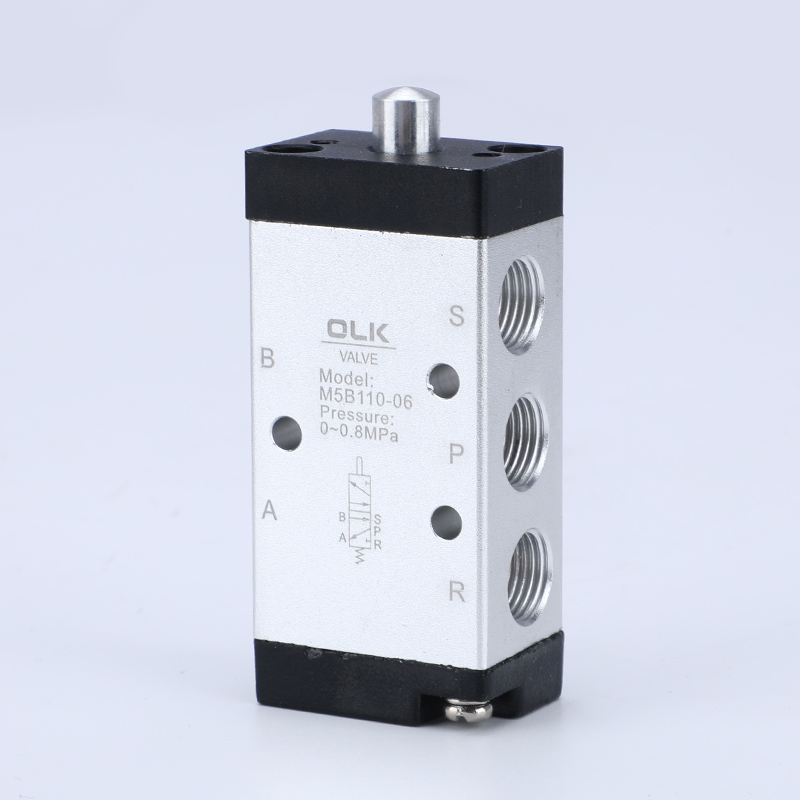

- Βασικός τύπος (M5B)

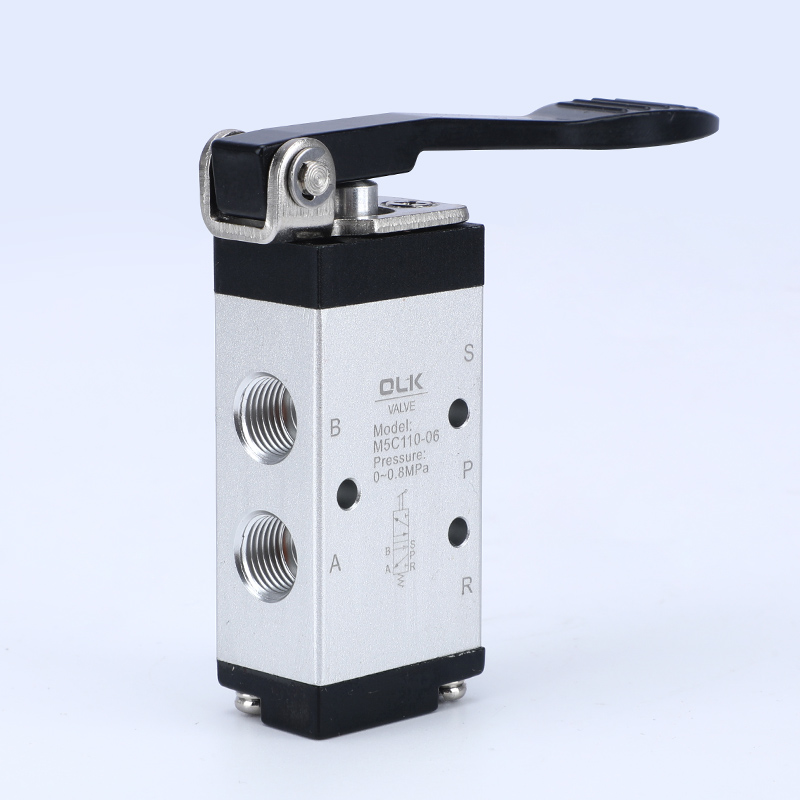

- Τύπος μακράς λαβής (M5C)

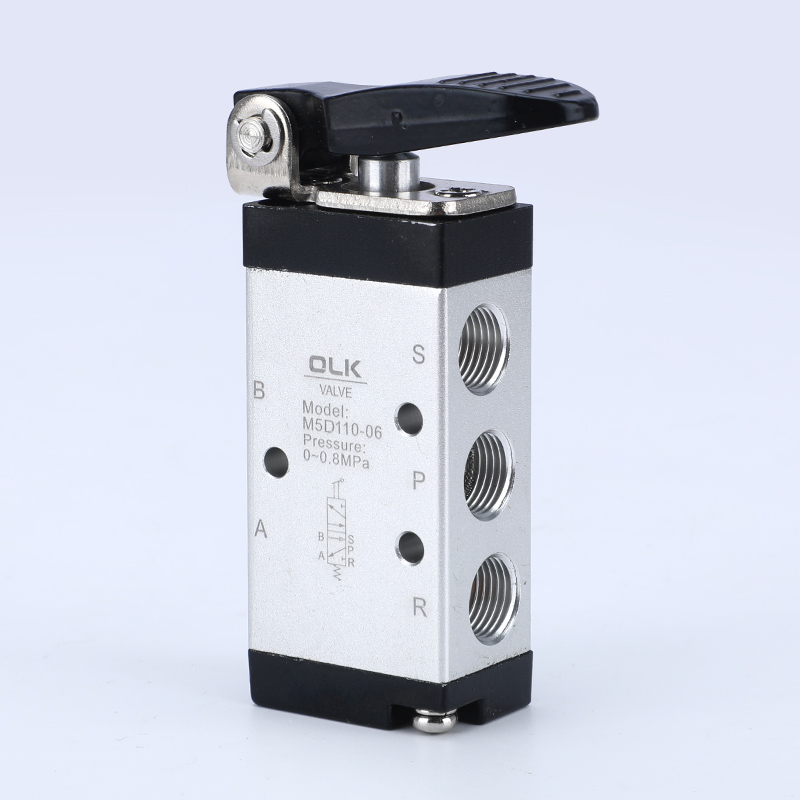

- Τύπος σύντομης λαβής (M5D)
- Τύπος μοχλού κυλίνδρων (M5R)
- Τύπος μοχλού μονοπάθειας (M5L)
- Τύπος βραχίονα Rocker (M5Y)
- Τύπος κουμπιού κεφαλής μανιταριών (M5pm)
- Τύπος κουμπιού ανυψωμένου κεφαλιού (M5PP)

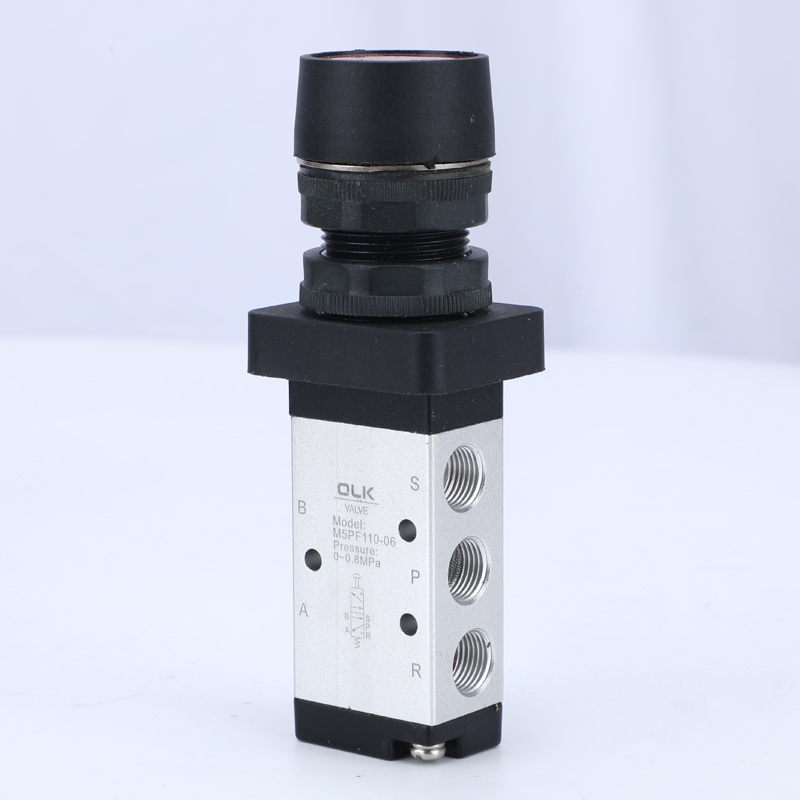

- Τύπος πλήρους κεφαλής (M5PF)
- Τύπος πλήκτρου έκτακτης ανάγκης stop Impact (M5PL)
- Τύπος επιλογής (M5HS)
Για τους τύπους PM, PP και PF, υπάρχουν τρία χρώματα κουμπιών για να διαλέξετε: κόκκινο, πράσινο και μαύρο.
1. Οι θύρες εξάτμισης βρίσκονται στο σώμα, διευκολύνοντας την εγκατάσταση σιγαστήρων για τη μείωση του θορύβου και της ρύπανσης.
2. M5B, M5R, M5L σειρά απαιτούν εξωτερικές δυνάμεις για αλλαγή, που παρέχονται από εξωτερικούς μηχανισμούς, κατάλληλοι για ανίχνευση θέσης ή διακόπτες εγκεφαλικού επεισοδίου.
3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS σειρές λειτουργούν με το χέρι με διάφορες κεφαλές δομικού ελέγχου για ευκολία υπό διαφορετικές συνθήκες.

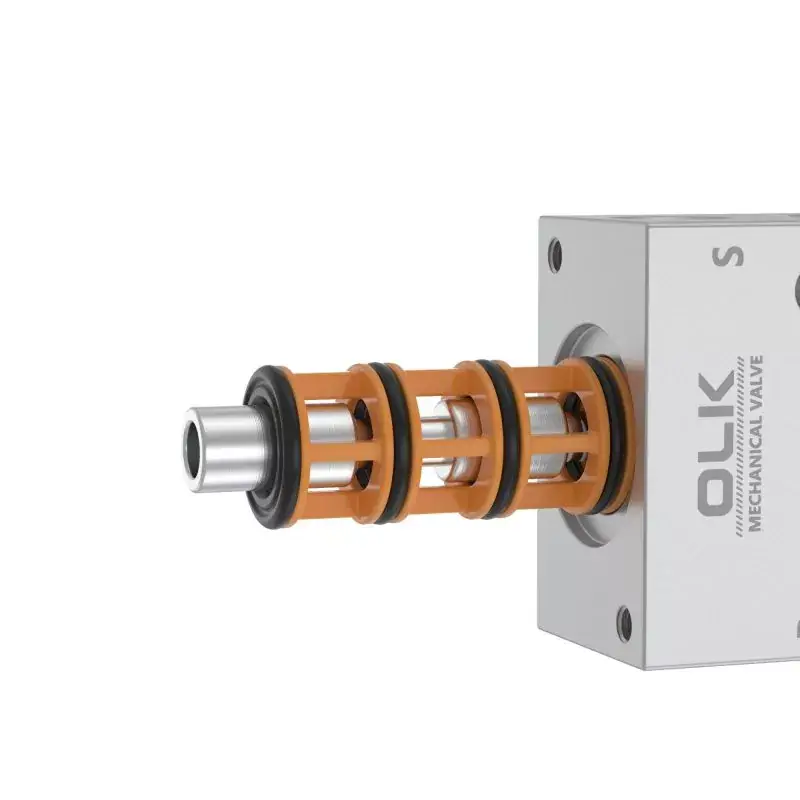

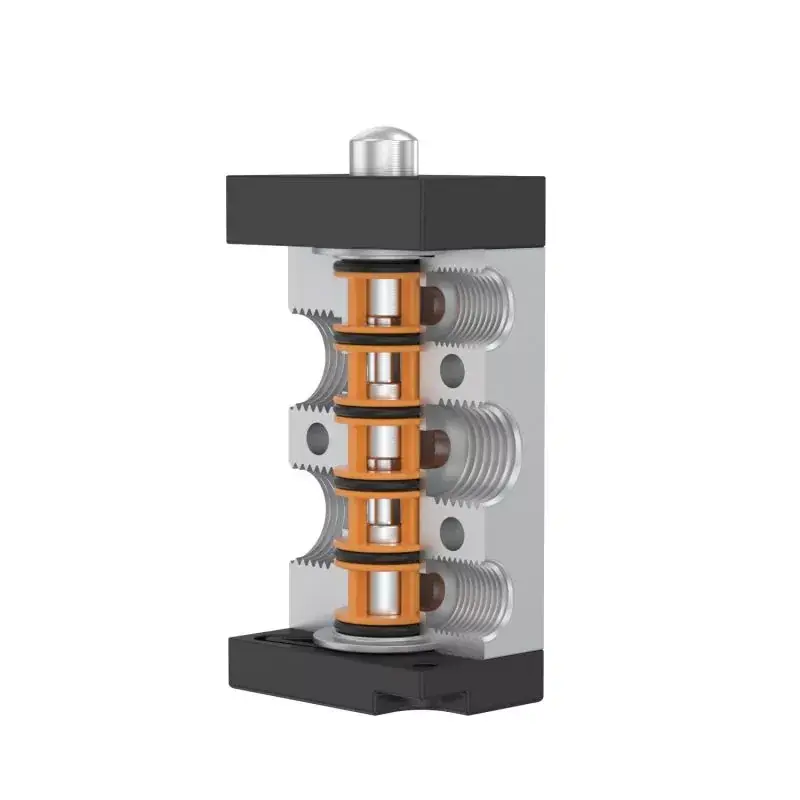

4. Δομή ολίσθησης στη στήλη, δύναμη ελέγχου που δεν επηρεάζεται από την πίεση εργασίας (δηλαδή, δεν υπάρχει επίδραση αντίθλιψης), εσωτερική σφράγιση δακτυλίου για καλή σφράγιση, εύκαμπτη εναλλαγή.
5. Δεν υπάρχει ανάγκη για λίπανση λαδιού.
6. Πολλαπλές εγκαταστάσεις θέσης για εύκολη χρήση.
7. M5C, M5D, M5Y, M5R, M5L Οι κεφαλές ελέγχου σειράς είναι κατασκευασμένες από μέταλλο, εξασφαλίζοντας μεγάλη διάρκεια ζωής και μεγαλύτερη αξιοπιστία και σταθερότητα.
|
μέσο εργασίας |
Αέρας (διηθημένο μέσω φίλτρου άνω των 40 μm) |
|
Δράση |
Εξωτερική άμεση δράση |
|
Διάμετρος λιμένων |
05: M5,06: G1/8,08: G1/4 |
|
Αριθμός θέσεων |
2 θέση 5 τρόπος |
|
λίπανση |
περιττός |
|
Εύρος πίεσης εργασίας MPA (PSI) |
0 ~ 1,0 (~ 145) |
|
Εγγυημένη αντίσταση πίεσης |
1.5MPa (215psi) |
|
Θερμοκρασία εργασίας ° C |
-20 ~ 70 |
|
Περιοχή εγκάρσιας τομής MM2 (τιμή CV) |
05: 2.5 (0.14), 06: 8 (0.45), 08: 12 (0.67) |
|
Υλικό σώματος |
κράμα αργιλίου |
Προφυλάξεις
1) Το τμήμα ελέγχου είναι κατασκευασμένο από πλαστικό μηχανικής και επιτρέπεται μόνο χειροκίνητη λειτουργία. Μην χρησιμοποιείτε κρούση μετάλλων για να αλλάξετε τη βαλβίδα.
2) Οι σειρές M5B, M5C, M5D, M5PM, M5PF και M5PP επαναφέρονται αυτόματα. Οι χειροκίνητες βαλβίδες M5Y, M5HS και M5PL επαναφέρονται με το χέρι. Αφού πατήσετε το M5PL στη θέση του θησαυρού, ο περιστροφικός κουμπί πρέπει να περιστραφεί για να επαναφέρετε.
3) Δώστε προσοχή στο εγκεφαλικό επεισόδιο. Όταν οποιαδήποτε εξωτερική δύναμη αναγκάζει την αντιστροφή της βαλβίδας, η βασική διαδρομή αντιστροφής δεν πρέπει να υπερβαίνει το εύρος αντιστροφής του εγκεφαλικού επεισοδίου που καθορίζεται στον πίνακα διαδρομής ελέγχου, διαφορετικά θα προκαλέσει βλάβη στο σώμα της βαλβίδας.
4) Η βαλβίδα μονής κατεύθυνσης M5L μπορεί να μεταβεί μόνο προς μία κατεύθυνση (χτυπώντας από δεξιά προς τα αριστερά). Μη έγκυρη επίδραση προς την άλλη κατεύθυνση (καμπύλη από αριστερά προς τα δεξιά).
5) Ο συνδυασμός κεφαλής ελέγχου μπορεί να παραγγελθεί ξεχωριστά.
