Μπορείτε να είστε σίγουροι ότι θα αγοράσετε τη βαλβίδα ελέγχου μηχανικής βαλβίδας ελέγχου κουμπιών σειράς S3 3 από το εργοστάσιό μας και θα σας προσφέρουμε την καλύτερη εξυπηρέτηση μετά την πώληση και έγκαιρη παράδοση. Η Ouleikai (OLK) κατασκευάζει τη συμπαγή και εξωτερικά ελεγχόμενη άμεση δράση 3 δρόμων 2- θέση μηχανική βαλβίδα σειράς S3. Διαθέτει ευέλικτη μεταγωγή και μπορεί να εγκατασταθεί σε πολλές θέσεις. Η εγκατάσταση είναι πολύ βολική και δεν απαιτεί λίπανση λαδιού. Οι κεφαλές ελέγχου διατίθενται τόσο σε μεταλλικά όσο και σε πλαστικά υλικά, με το μεταλλικό υλικό (S3C, S3D, S3Y, S3R, S3L) να προσφέρει μεγαλύτερη και πιο αξιόπιστη διάρκεια ζωής. Οι συνδυασμοί κεφαλής ελέγχου για τη μηχανική βαλβίδα μπορούν να παραγγελθούν ξεχωριστά από το εργοστάσιο OULEIKAI στην Κίνα
OULEIKAI ΕΥΕΛΙΚΤΕΣ ΔΙΑΚΟΠΤΕΣ ΣΕΙΡΑ 3 Μηχανική βαλβίδα ελέγχου κουμπιών 3 κατευθύνσεων Χαρακτηριστικά προϊόντος
ΣΥΜΒΟΛΟ:

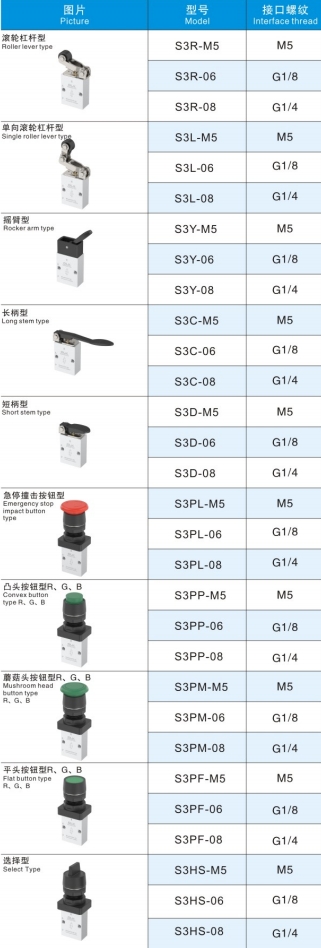

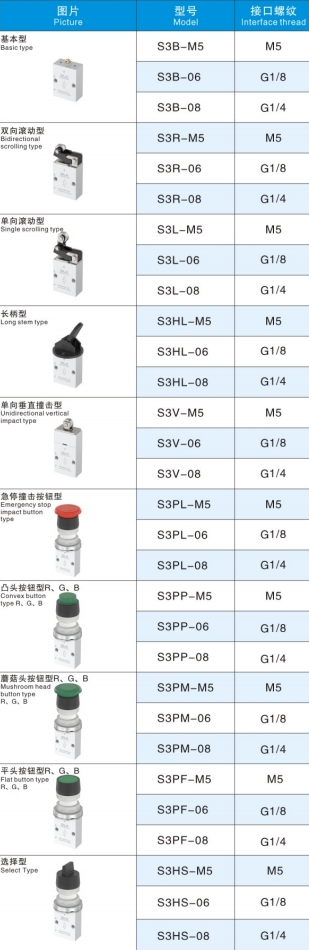

| Κωδικός παραγγελίας |
|||
| S3 | ΜΜ | 06 | R |
| ΣΕΙΡΑ | ΚΩΔΙΚΑΣ | ΜΕΓΕΘΟΣ ΛΙΜΑΣ | ΧΡΩΜΑ ΚΟΥΜΠΙΟΥ |
| S3 Series 2 positon 3 way | B:Βασικός τύπος (M5B) |
100:06:G1/8 | PL: ΚΟΚΚΙΝΟ |
|
|

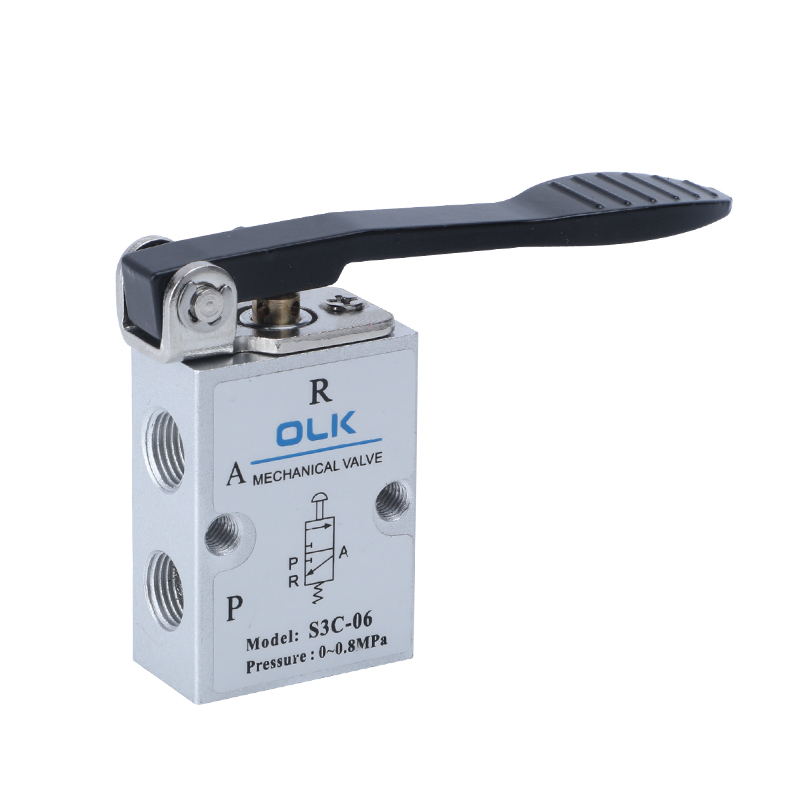

C: Τύπος μακριάς λαβής (M5C) |
200:06:G1/8 | PP/PF/PM/HS: ΚΟΚΚΙΝΟ, ΠΡΑΣΙΝΟ, ΜΑΥΡΟ |
|
|
D: Τύπος κοντής λαβής (M5D) |
200:08:G1/4 |
|
|
|
Υ: Τύπος βραχίονα βραχίονα (M5Y) |
|
|
|
|
R: Τύπος μοχλού κυλίνδρου (M5R) |
|
|
|
|

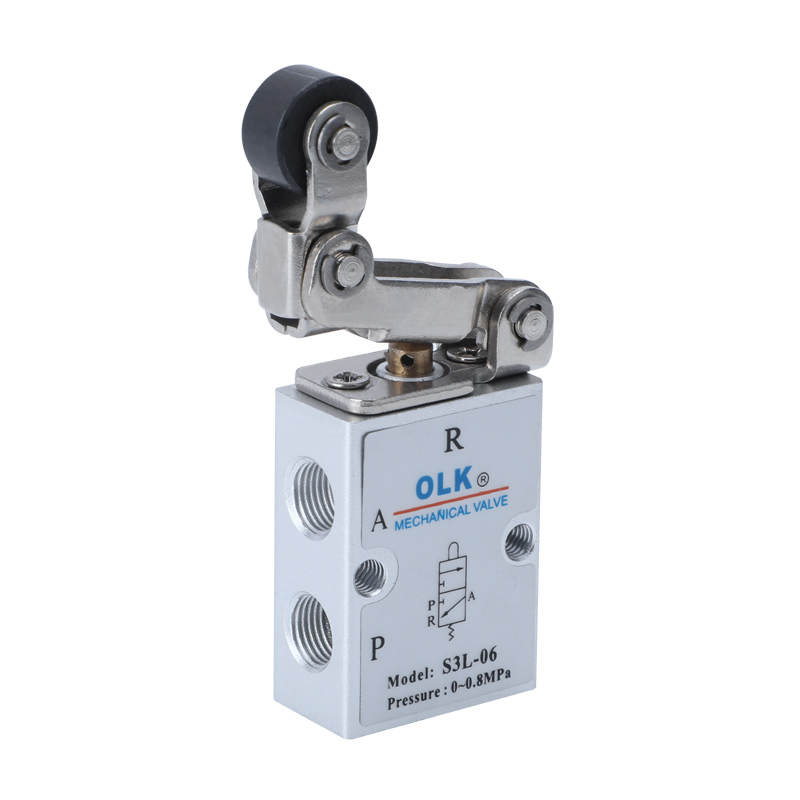

L: Τύπος μοχλού κυλίνδρου μονής κατεύθυνσης (M5L) |
|
|
|
|
PL: Τύπος κουμπιού κρούσης διακοπής έκτακτης ανάγκης (M5PL) |
|
|
|
|
PP: Τύπος κουμπιού ανυψωμένης κεφαλής (M5PP) |
|
|
|
|
PF: Τύπος κουμπιού επίπεδης κεφαλής (M5PF) |
|
|
|
|
ΜΜ: Τύπος κουμπιού κεφαλής μανιτάρι (M5PM) |
|
|
|
|
HS: Τύπος επιλογέα (M5HS) |
|
|

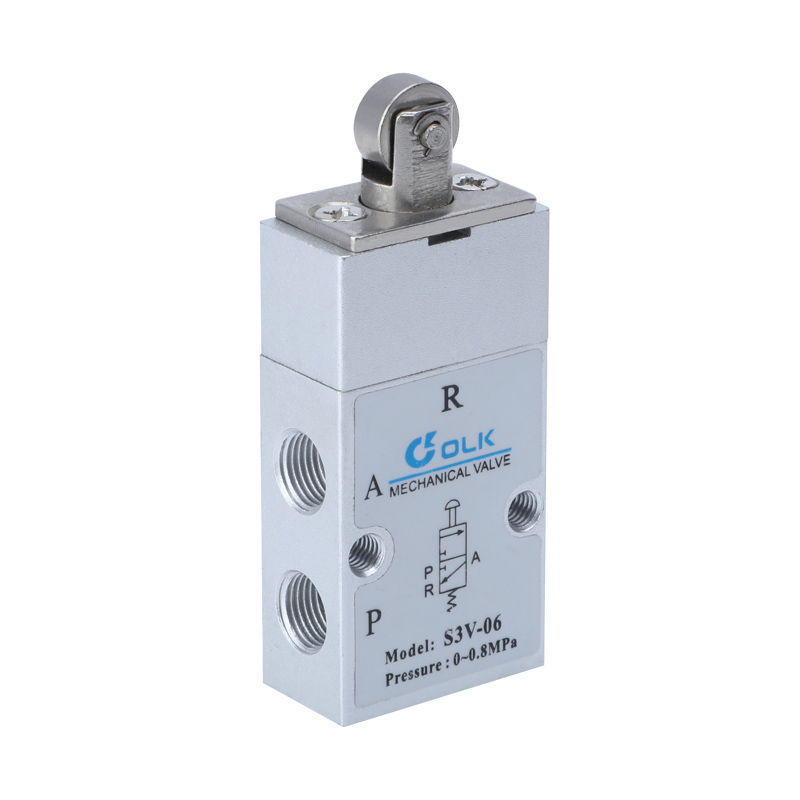

1. Οι σειρές S3B, S3R, S3L, S3V απαιτούν εξωτερική δύναμη που παρέχεται από εξωτερικούς μηχανισμούς για μεταγωγή, κατάλληλους για ανίχνευση θέσης ή διακόπτες διαδρομής.
2. Οι σειρές S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D λειτουργούν χειροκίνητα, με διάφορα δομικά σχήματα κεφαλών ελέγχου για άνετη χρήση σε διαφορετικές συνθήκες.
3. Δομή βαλβίδας σφαίρας με εξαιρετική σφράγιση, ευέλικτη εναλλαγή και δεν χρειάζεται λίπανση λαδιού.
4. Εύκολη εγκατάσταση με πολλαπλές θέσεις τοποθέτησης.
5. Οι κεφαλές ελέγχου των σειρών S3C, S3D, S3Y, S3R, S3L είναι κατασκευασμένες από μεταλλικό υλικό, εξασφαλίζοντας μεγάλη διάρκεια ζωής και μεγαλύτερη αξιοπιστία.
|
μέσο εργασίας |
Αέρας (φιλτραρισμένος μέσω φίλτρου άνω των 40μm) |
|
Δράση |
Εξωτερική άμεση δράση |
|
Διάμετρος θύρας |
05:M5,06:G1/8,08:G1/4 |
|
αριθμός θέσεων |
Δύο θέσεις τρεις κατευθύνσεις |
|
λιπαντικό |
περιττός |
|
Εύρος πίεσης εργασίας MPa(psi) |
0~0,8 (0~114) |
|
Εγγυημένη αντοχή στην πίεση |
1,5 MPa (215psi) |
|
Θερμοκρασία λειτουργίας °C |
-20~70 |
|
Επιφάνεια διατομής mm² (τιμή CV) |
05:2,5 (0,14), 06:8 (0,45), 08:12 (0,67) |
|
Υλικό σώματος |
κράμα αργιλίου |
1) Το τμήμα ελέγχου είναι κατασκευασμένο από πλαστικό μηχανικής και επιτρέπεται να λειτουργεί μόνο με το χέρι. Απαγορεύεται η χρήση μεταλλικής κρούσης για την αλλαγή της βαλβίδας.
2) Οι σειρές S3B, S3C, S3D, S3PM, S3PF, S3PP επαναφέρονται αυτόματα. Οι χειροκίνητες βαλβίδες S3Y, S3HS, S3PL επαναφέρονται χειροκίνητα. Αφού πιέσετε το M3PL στη θέση, το περιστροφικό κουμπί πρέπει να περιστραφεί για επαναφορά.
3) Προσοχή στη διαδρομή εναλλαγής. Όταν οποιαδήποτε εξωτερική δύναμη προκαλεί την αλλαγή της βαλβίδας, η βασική διαδρομή μεταγωγής δεν πρέπει να υπερβαίνει το εύρος διαδρομής μεταγωγής που καθορίζεται στον πίνακα διαδρομής ελέγχου, διαφορετικά μπορεί να προκαλέσει βλάβη στο σώμα της βαλβίδας.
4) Η μονοκατευθυντική βαλβίδα κυλίνδρου S3L μπορεί να αλλάξει μόνο προς μία κατεύθυνση (από δεξιά στην αριστερή κρούση). Η πρόσκρουση προς την άλλη κατεύθυνση (από αριστερά προς τα δεξιά) είναι αναποτελεσματική.
5) Οι συνδυασμοί κεφαλών ελέγχου μπορούν να παραγγελθούν ξεχωριστά.
