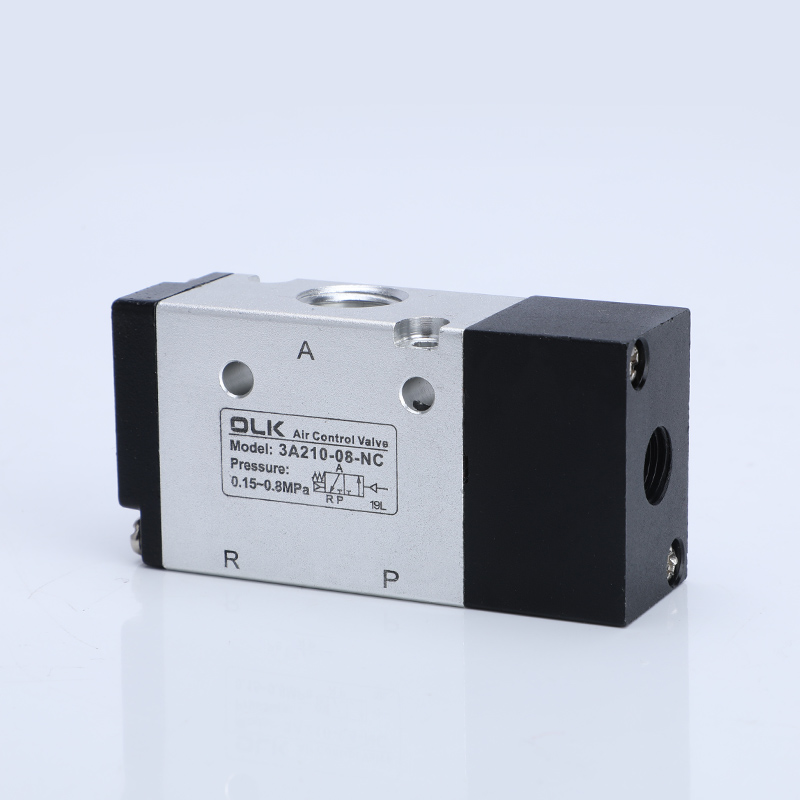

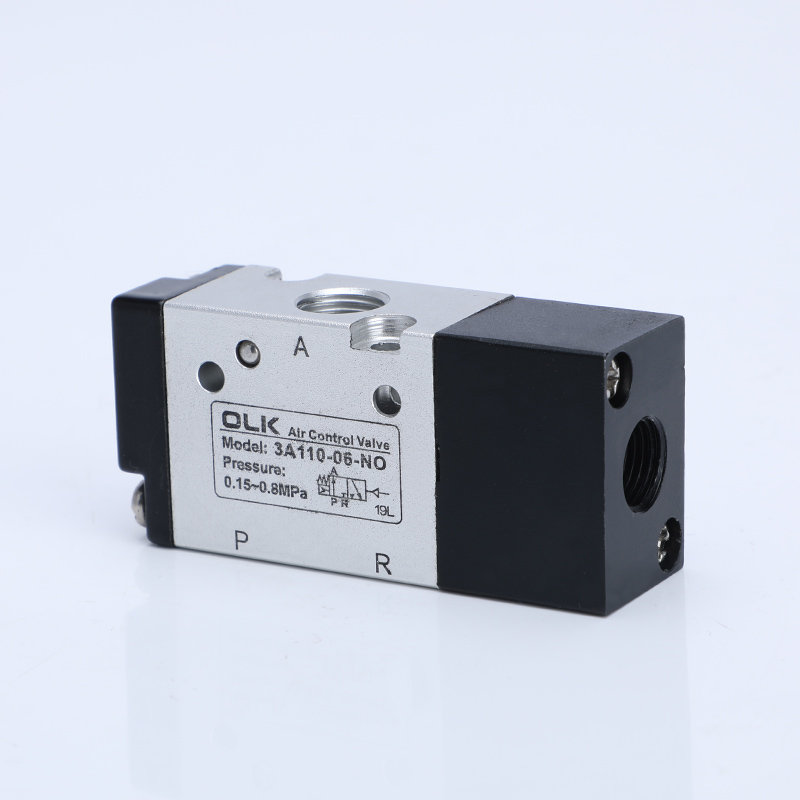

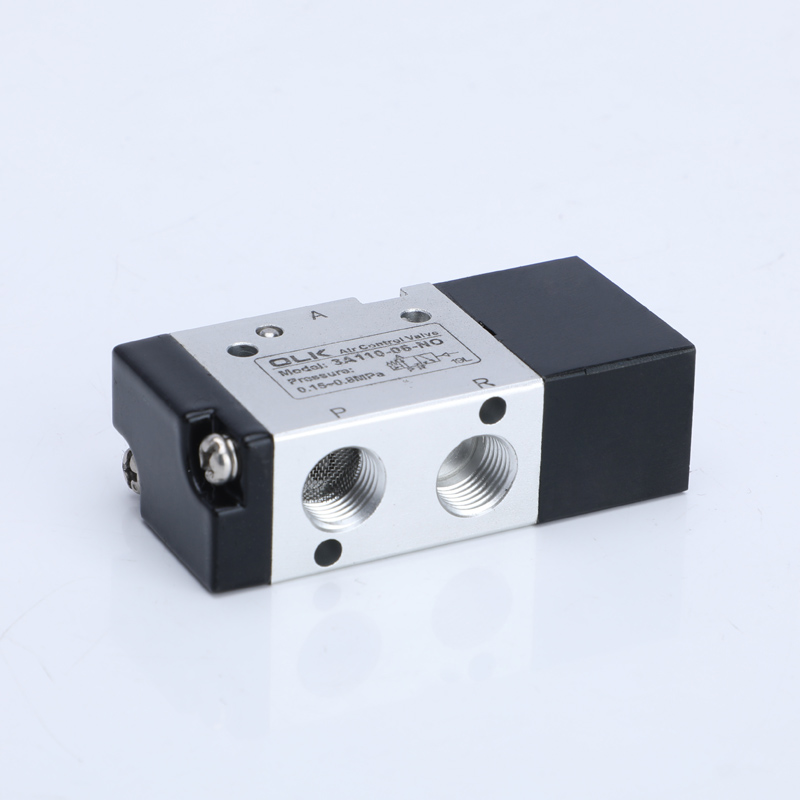

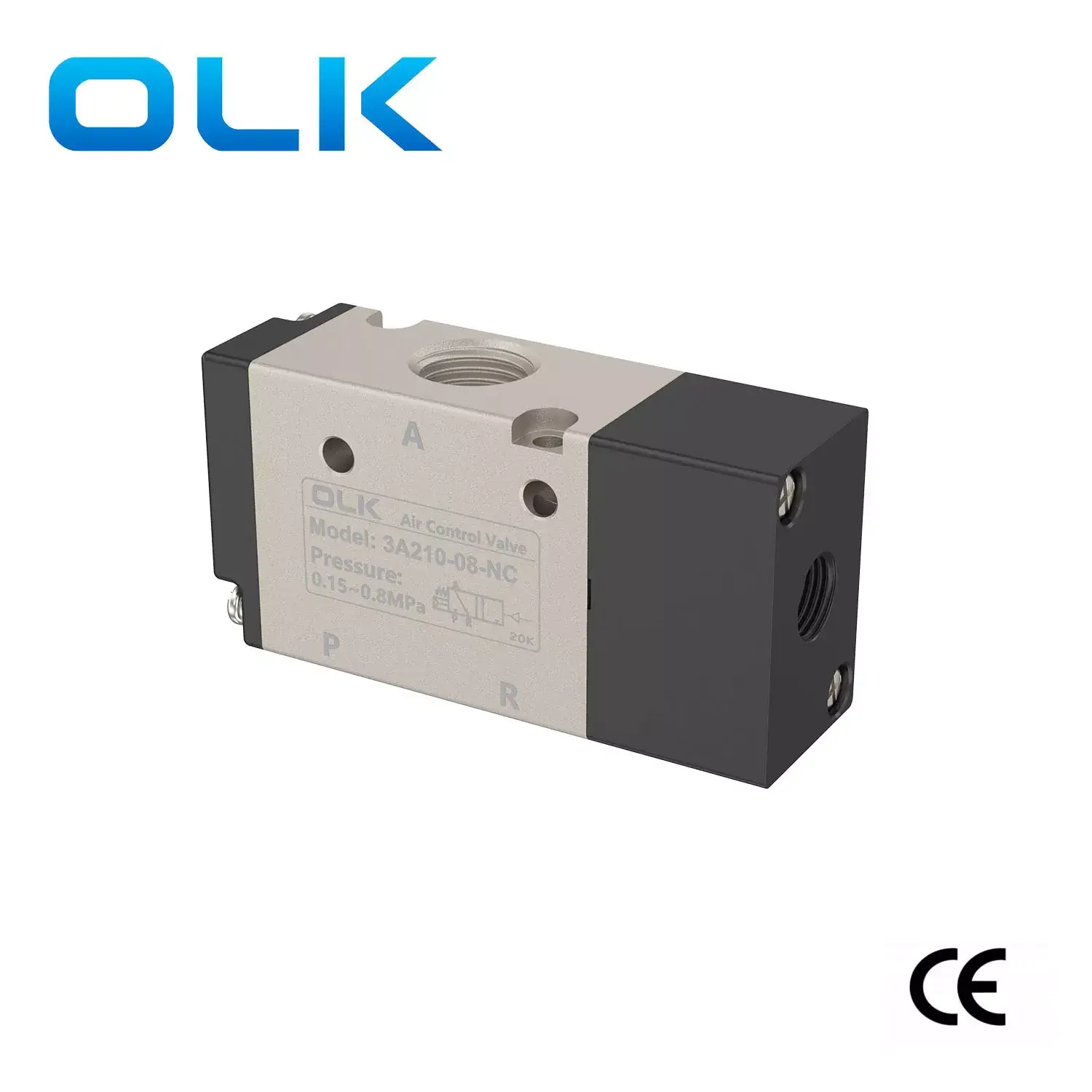

Η βαλβίδα ελέγχου αέρα σειράς 3A 3 Way πνευματική βαλβίδα κατεύθυνσης υγρού ελέγχου είναι μια βαλβίδα κατεύθυνσης υγρού κατάλληλη για τον αέρα ως μέσο εργασίας.
Το προϊόν έχει χαμηλή πίεση αέρα εκκίνησης, με τύπο ελέγχου μονής κεφαλής που διαθέτει επαναφορά ελατηρίου και τύπο ελέγχου διπλής κεφαλής με λειτουργία μνήμης θέσης.
Η εσωτερική οπή επεξεργάζεται με ειδική τεχνολογία, με αποτέλεσμα χαμηλή αντοχή στην τριβή, μη ανάγκη λίπανσης λαδιού, σταθερό κύκλο ζωής και μεγάλη διάρκεια ζωής.
Η δομή είναι ελαφριά και εύκολη στην εγκατάσταση.
Οι κατασκευαστές Ouleikai (OLK) παρέχουν εξατομικευμένες υπηρεσίες σώματος βαλβίδας, επιτρέποντας διαφορετικές επιφανειακές επεξεργασίες της βαλβίδας.

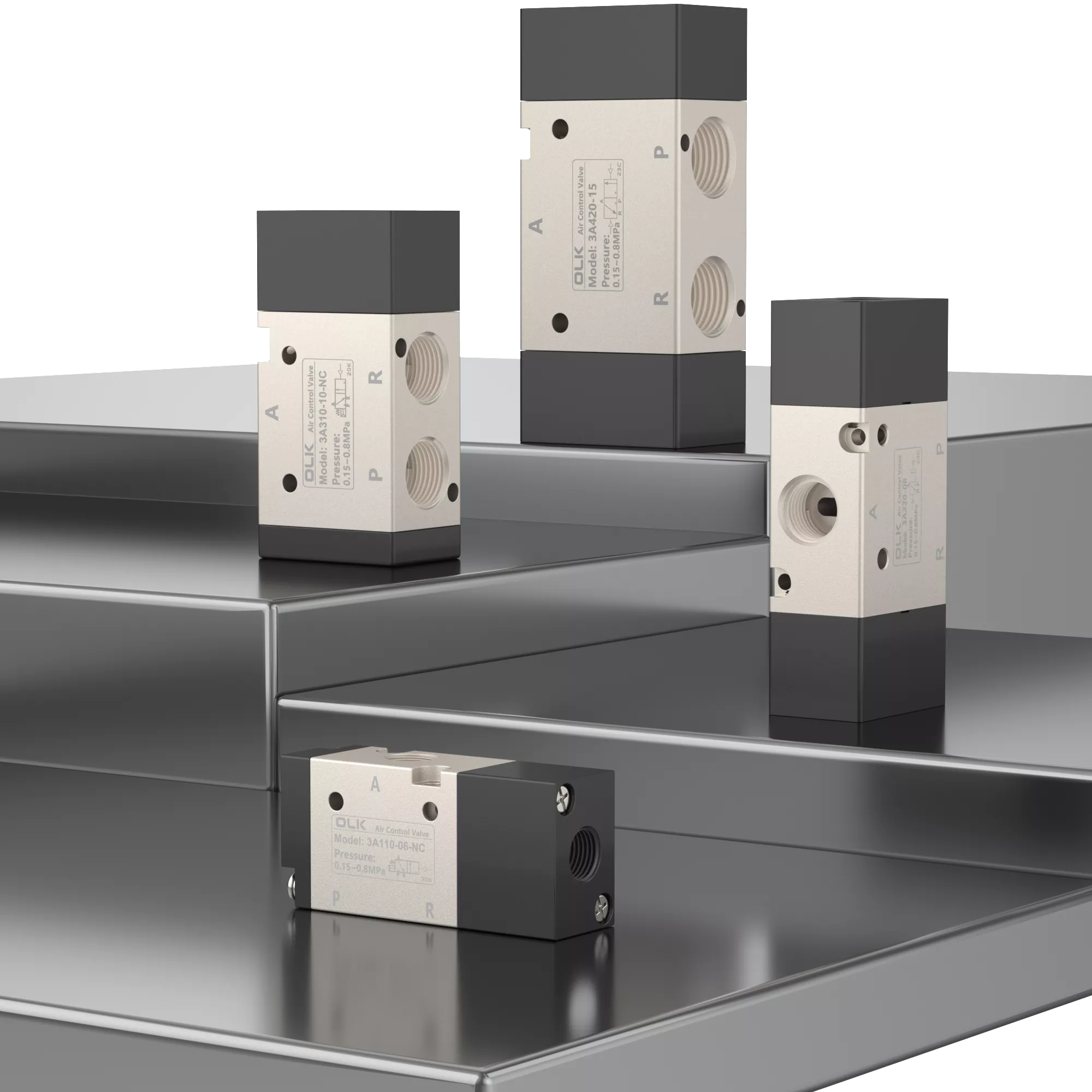

Οι βαλβίδες ελέγχου αέρα σειράς 3A 3 κατευθύνσεων και οι βαλβίδες ελέγχου ροής χρησιμοποιούνται ευρέως στον εξοπλισμό αυτοματισμού συσκευασίας, στον έλεγχο ρομπότ, στα συστήματα πεπιεσμένου αέρα και σε άλλους τομείς.
ΣΥΜΒΟΛΟ:
Κωδικός παραγγελίας
3Α
3
10
08
ΟΧΙ
ΜΟΝΤΕΛΟ
ΚΩΔΙΚΑΣ
ΤΥΠΟΣ ΒΑΛΒΙΔΑΣ
ΜΕΓΕΘΟΣ ΛΙΜΑΣ
ΕΙΔΟΣ ΔΡΑΣΤΙΚΗΣ
Βαλβίδα 3Α: 2 θέσης 3 κατευθύνσεων
Σειρά 1:100
10: μονόπρακτη
06: G1/8

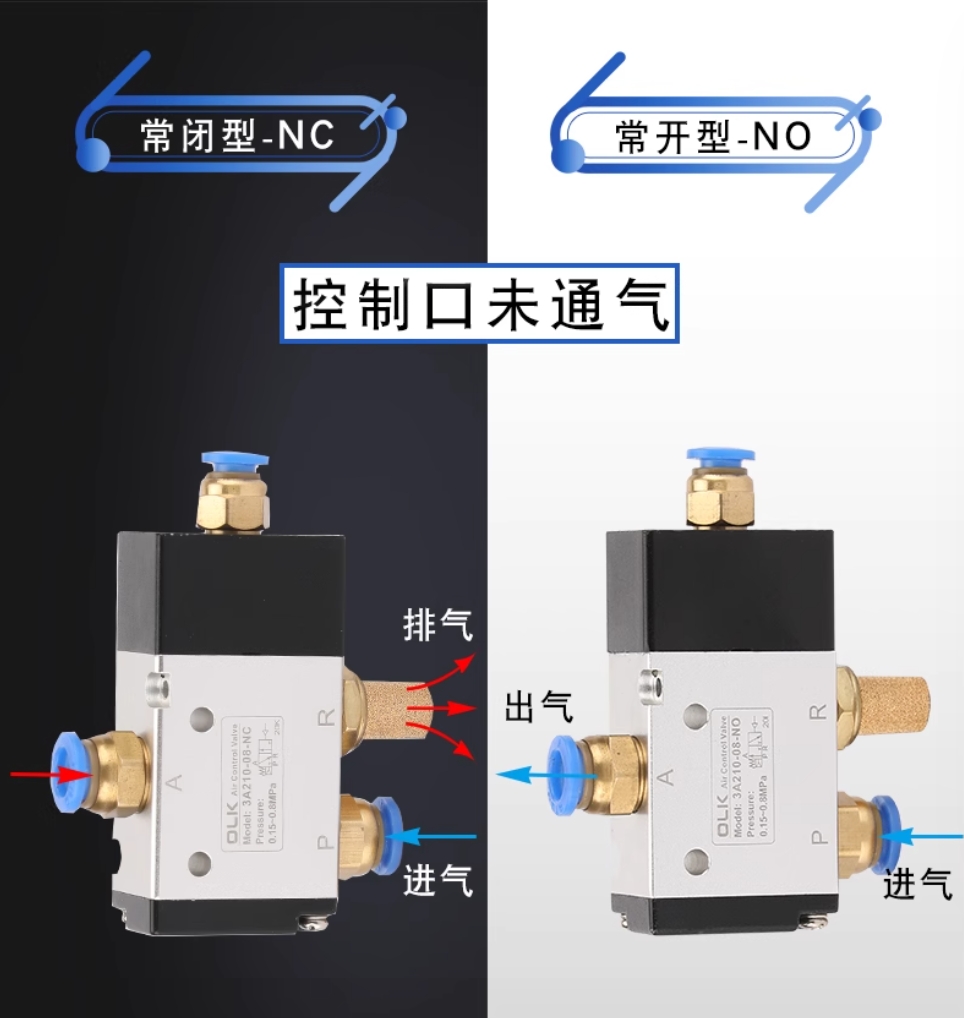

ΟΧΙ: Κανονικά ανοιχτό
Σειρά 2:200
20: διπλής δράσης
08:G1/4
NC: Κανονικά κλειστό
Σειρά 3:300
10:G3/8

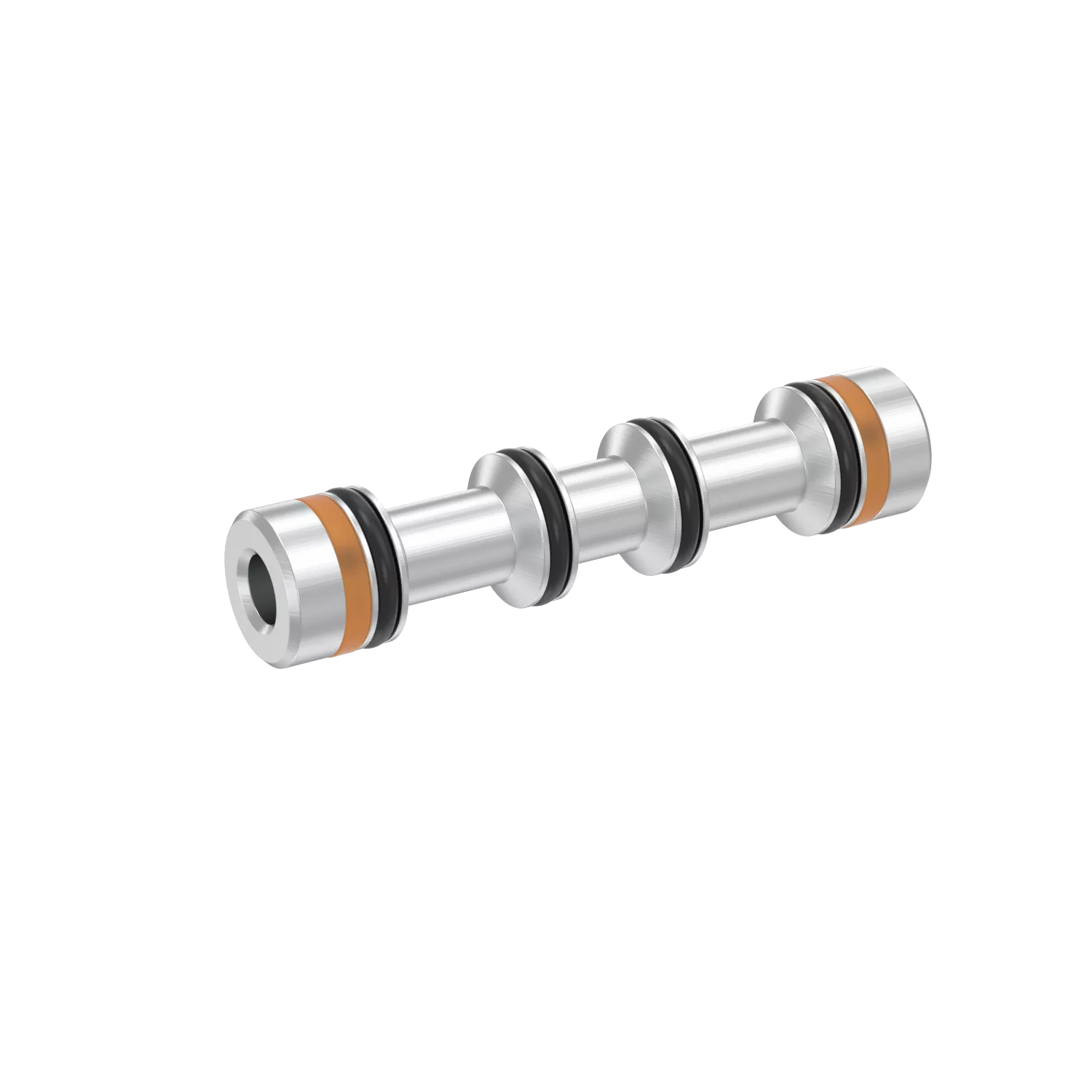

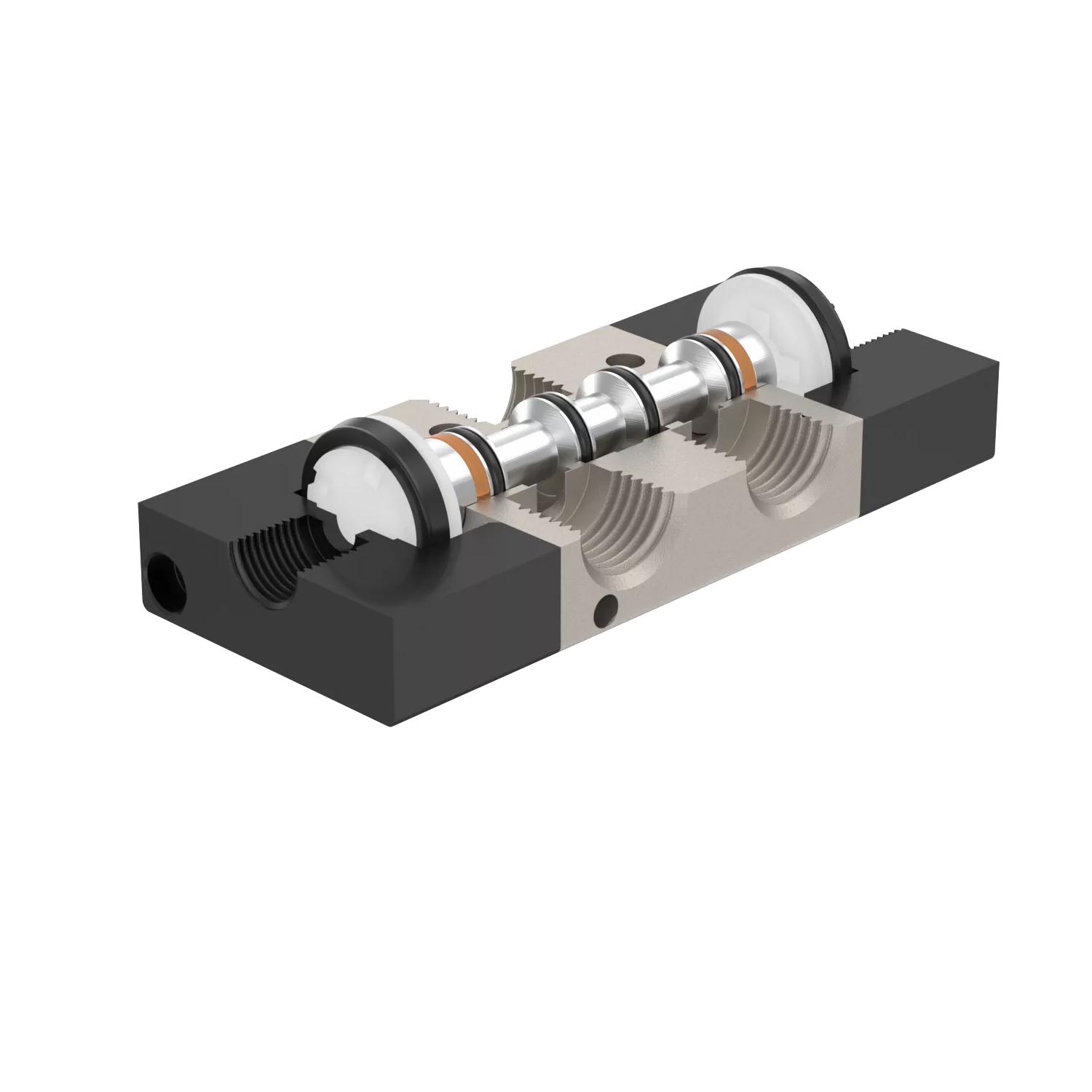

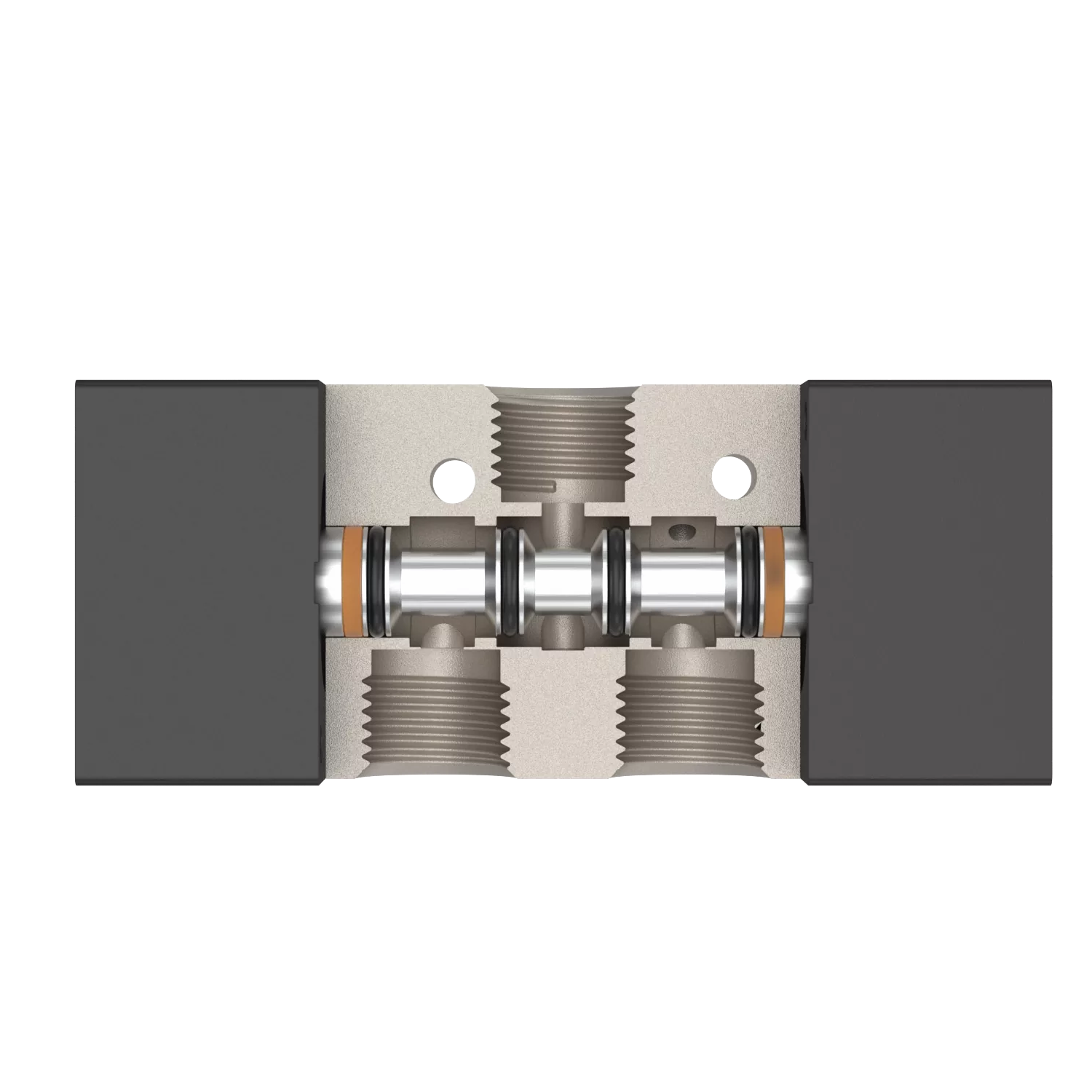

1. Δομή τύπου εμβόλου με εξαιρετική στεγανοποίηση και απόδοση απόκρισης.
2. Πνευματικός έλεγχος διπλής κεφαλής με λειτουργία μνήμης.
3. Εσωτερικές οπές επεξεργασμένες με ειδικές τεχνικές, με αποτέλεσμα χαμηλή αντίσταση τριβής, χαμηλή πίεση εκκίνησης και παρατεταμένη διάρκεια ζωής.
4. Δεν απαιτεί λίπανση λαδιού.
5. Εύκολη εγκατάσταση με πολλαπλές θέσεις τοποθέτησης.
6. Μπορεί να ενσωματωθεί με το συγκρότημα βαλβίδας βάσης, εξοικονομώντας χώρο εγκατάστασης.
|
μέσο εργασίας |
Αέρας (φιλτραρισμένος μέσω φίλτρου άνω των 40μm) |
|
Δράση |
εξωτερικός έλεγχος αέρα |
|
λιπαντικό |
περιττός |
|
Εύρος πίεσης εργασίας MPa(psi) |
0,15~0,8(21~114) |
|
Εγγυημένη αντοχή στην πίεση |
1,5 MPa (215psi) |
|
Θερμοκρασία λειτουργίας °C |
-20~70 |
|
Μέγιστη συχνότητα λειτουργίας |
5 φορές/δευτερόλεπτο |
|
Υλικό σώματος |
κράμα αργιλίου |
|
μοντέλο |
Διάμετρος θύρας |
αριθμός θέσεων |
Πραγματική επιφάνεια διατομής mm² (τιμή CV) |
|

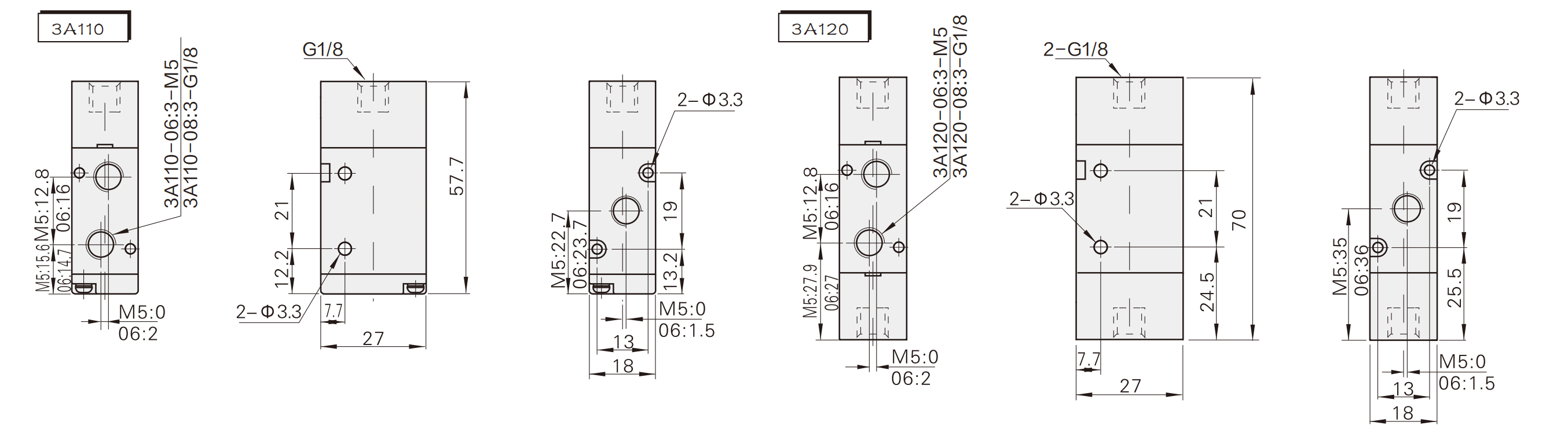

3A110-M5 |
Μ5 |
Δύο θέσεις τρεις κατευθύνσεις |
5,5 (0,3) |
|
3A120-M5 |
Μ5 |
Δύο θέσεις τρεις κατευθύνσεις |
5,5 (0,3) |
|
3A110-06 |
G1/8 |
Δύο θέσεις τρεις κατευθύνσεις |
12,0 (0,67) |
|

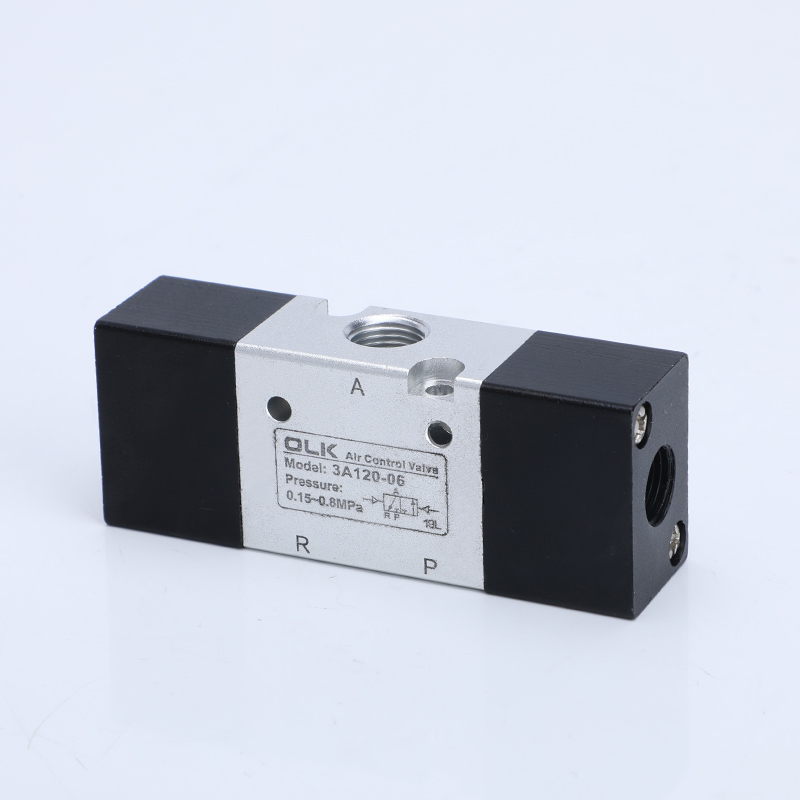

3A120-06 |
G1/8 |
Δύο θέσεις τρεις κατευθύνσεις |
12,0 (0,67) |
|

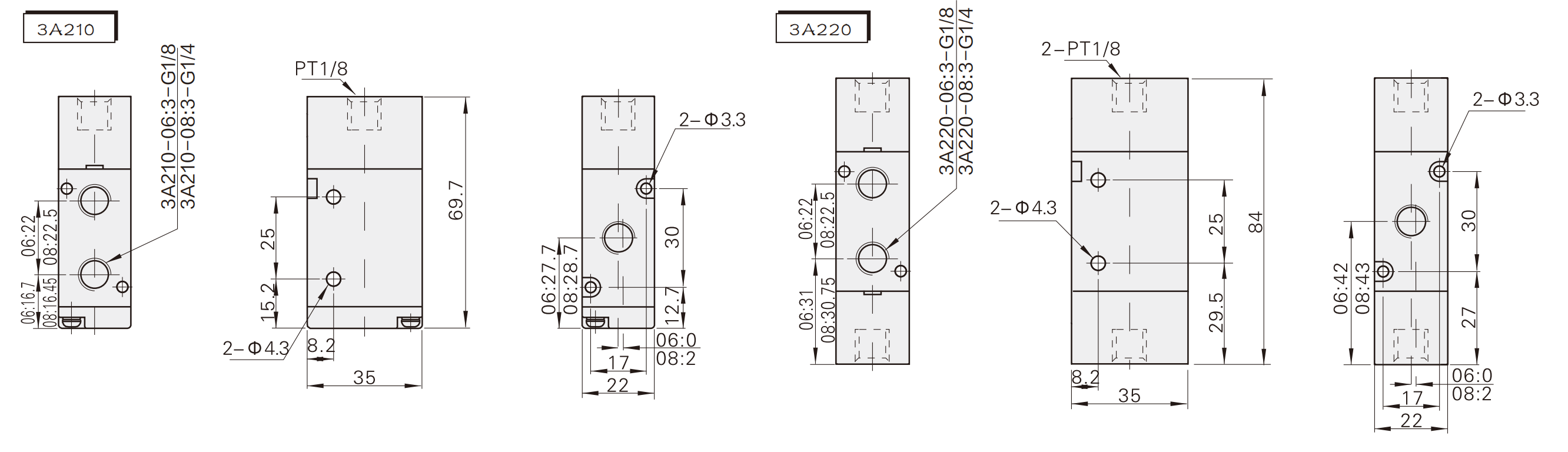

3A210-06 |
G1/8 |
Δύο θέσεις τρεις κατευθύνσεις |
14,0 (0,7) |
|
3A220-06 |
G1/8 |
Δύο θέσεις τρεις κατευθύνσεις |
14,0 (0,7) |
|
3A210-08 |
G1/4 |
Δύο θέσεις τρεις κατευθύνσεις |
16,0 (0,89) |
|

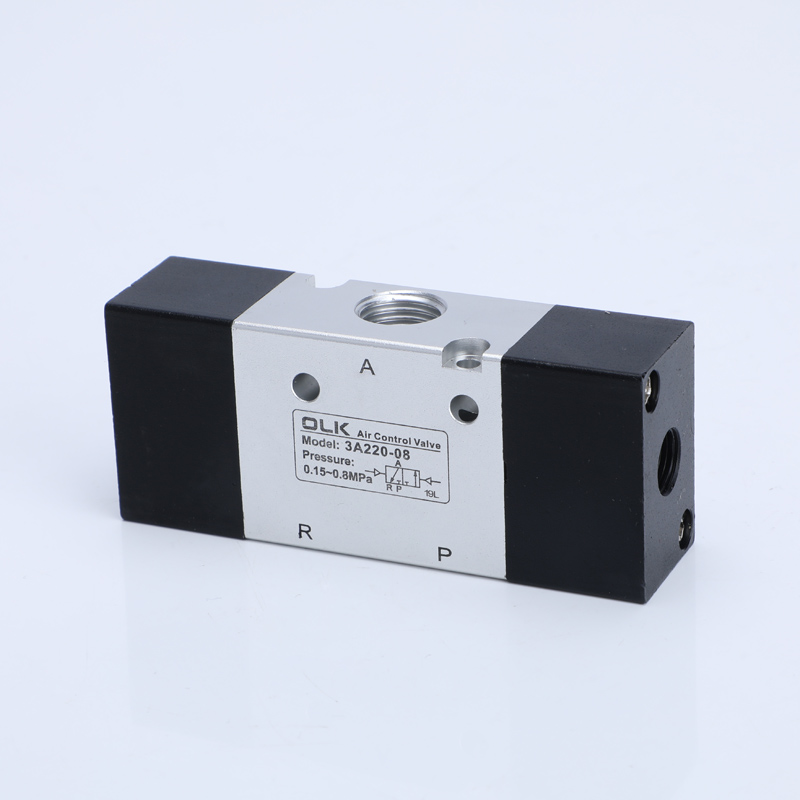

3A220-08 |
G1/4 |
Δύο θέσεις τρεις κατευθύνσεις |
16,0 (0,89) |
|

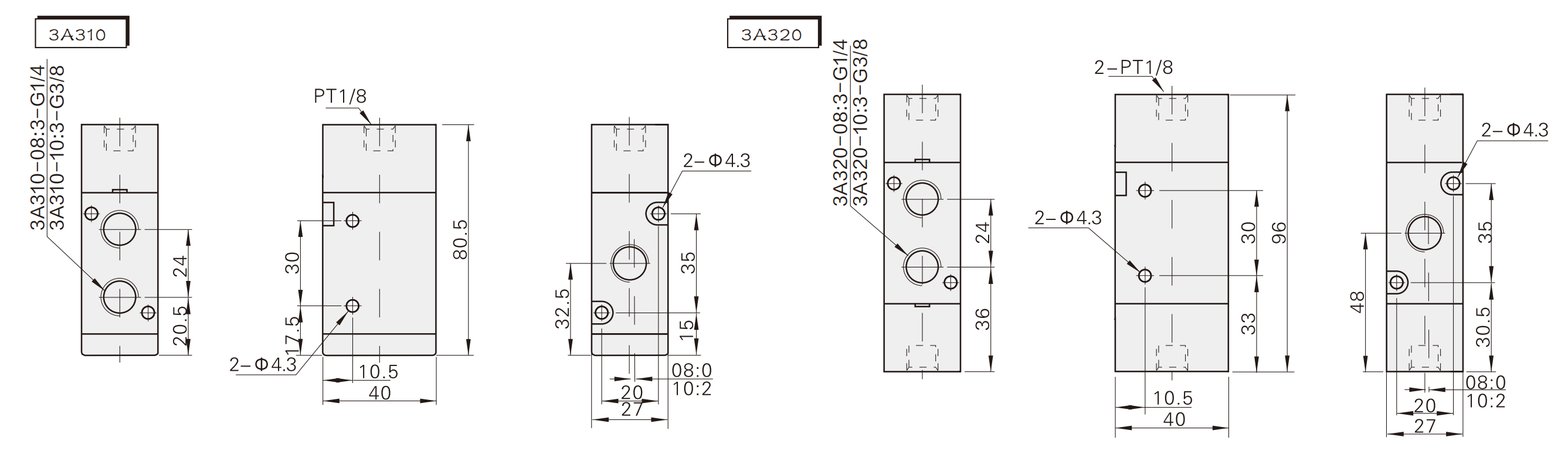

3A310-08 |
G1/4 |
Δύο θέσεις τρεις κατευθύνσεις |
25,0 (1,39) |
|
3A320-08 |
G1/4 |
Δύο θέσεις τρεις κατευθύνσεις |
25,0 (1,39) |
|

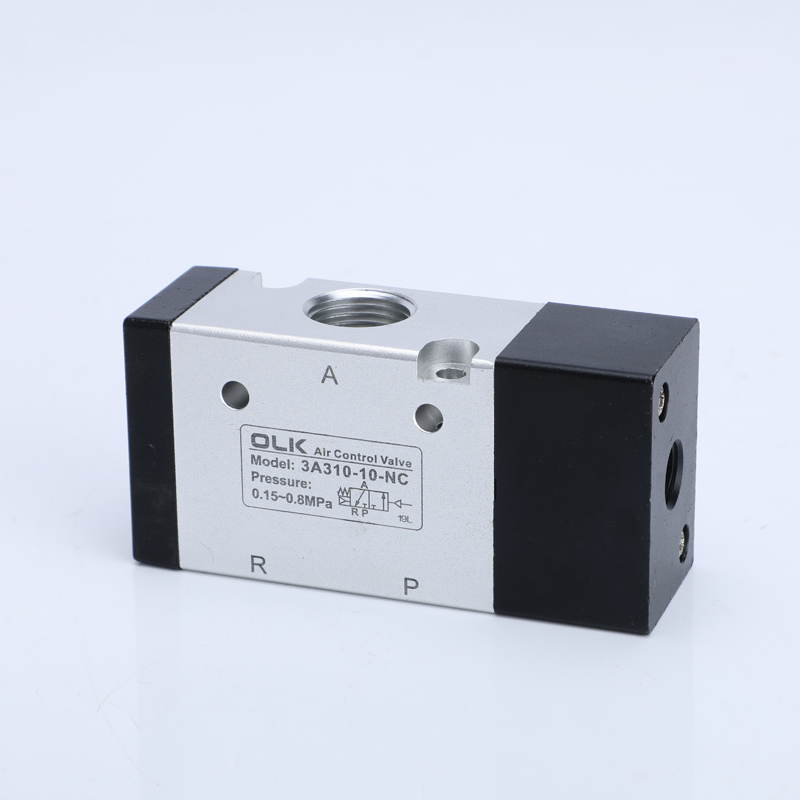

3A310-10 |
G3/8 |
Δύο θέσεις τρεις κατευθύνσεις |
30,0 (1,67) |
|
3A320-10 |
G3/8 |
Δύο θέσεις τρεις κατευθύνσεις |
30,0 (1,67) |
|

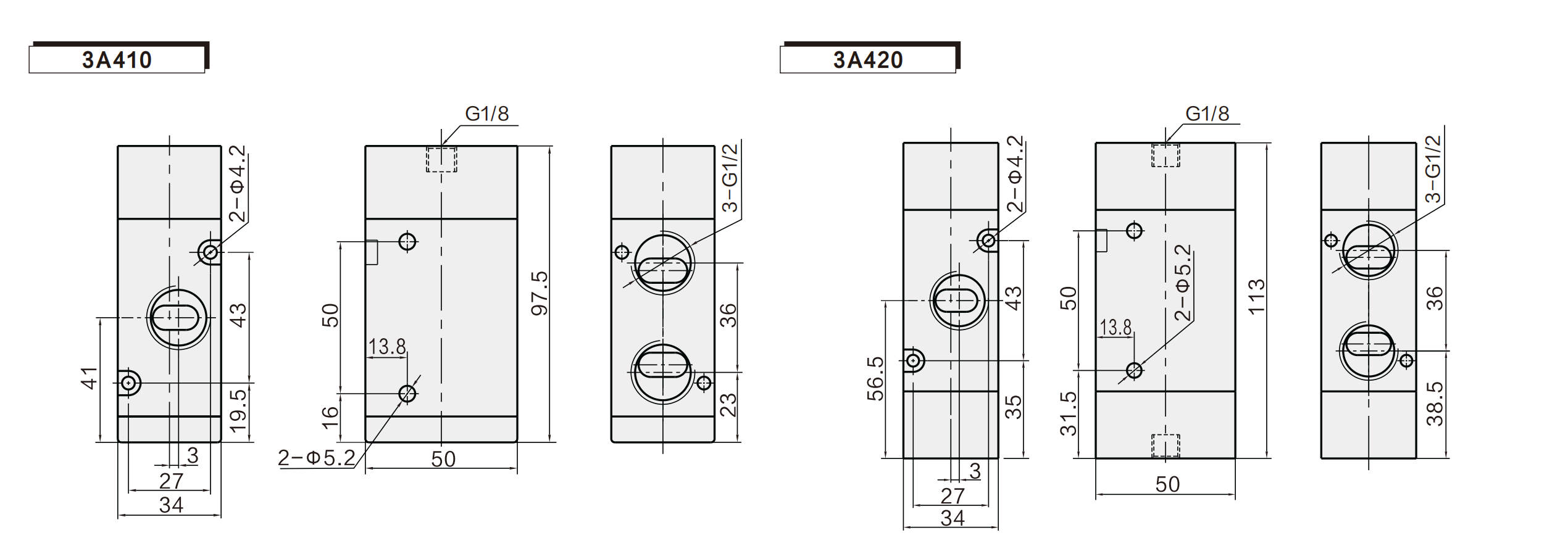

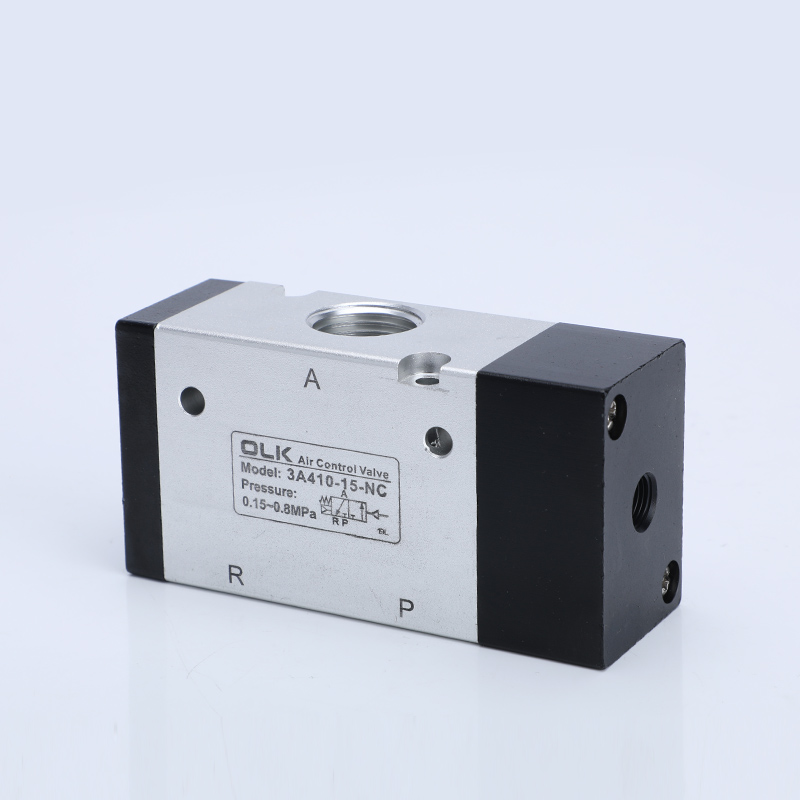

3A410-15 |
G1/2 |
Δύο θέσεις τρεις κατευθύνσεις |
50,0 (2,79) |
|
3A420-15 |
G1/2 |
Δύο θέσεις τρεις κατευθύνσεις |
50,0 (2,79) |
