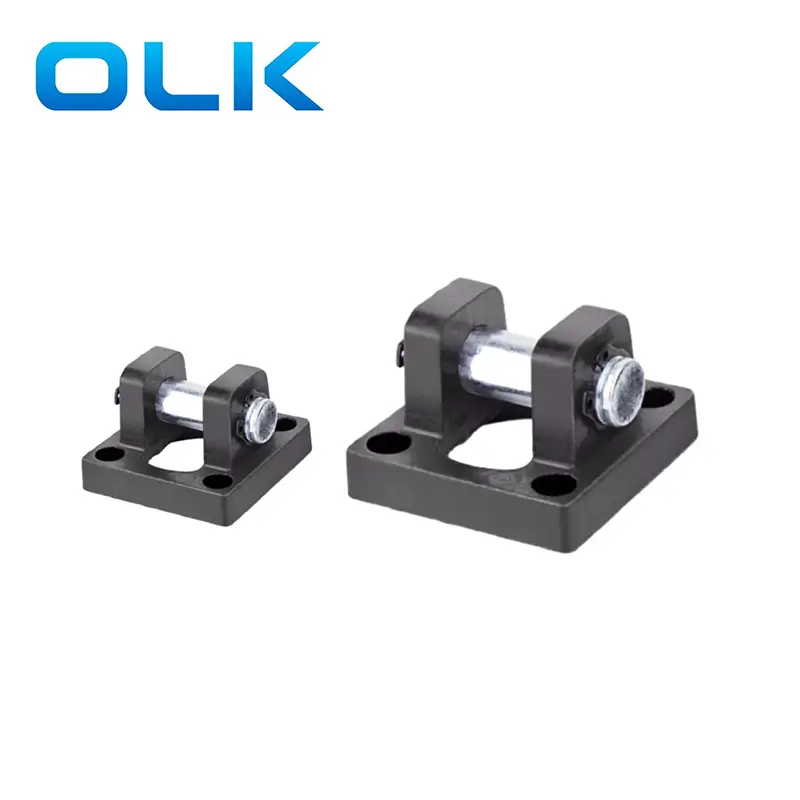

Olk Pneumatic Company Double Ear Bear Mount-CB Clevis Bracket Bracket για SC Series Pneumatic Cylinder.CB Clevis bracket έχουν διπλή όψη με συμμετρική και κεντρική υποδοχή και ακόμη και να κάνει την ual-speed. Συστήματα συχνής κίνησης.CB Clevis Bracket Bracket κατάλληλο για πνευματικούς κυλίνδρους μεγέθους μέσου έως μεγάλου μεγέθους, φορτία βαρέως τύπου ή δυναμικές εφαρμογές.
Το CB Clevis Bracket Bracket χρησιμοποιείται ευρέως στον εξοπλισμό εκτύπωσης, στα μηχανήματα τροφίμων, στις γραμμές συσκευασίας και σε άλλες συσκευές που απαιτούν κυμαινόμενες συνδέσεις στο κινούμενο άκρο.
|

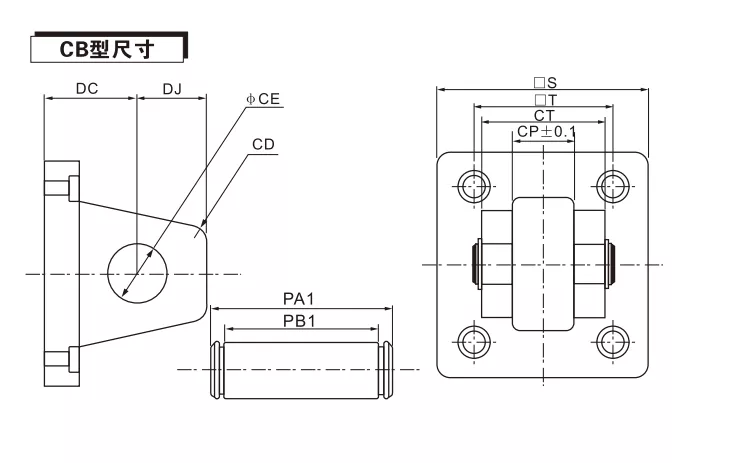

Διάμετρο κωδικού / διάτρησης |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ριπής |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
CE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
CP |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
CT |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
ΡΑ1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Ποιος πνευματικός κύλινδρος μπορεί να χρησιμοποιηθεί στο βραχίονα τοποθέτησης CB Clevis;
Η θέση εγκατάστασης των τεσσάρων οπών με σπείρωμα είναι σταθερή και μπορεί να χρησιμοποιηθεί μόνο για κυλίνδρους SC,

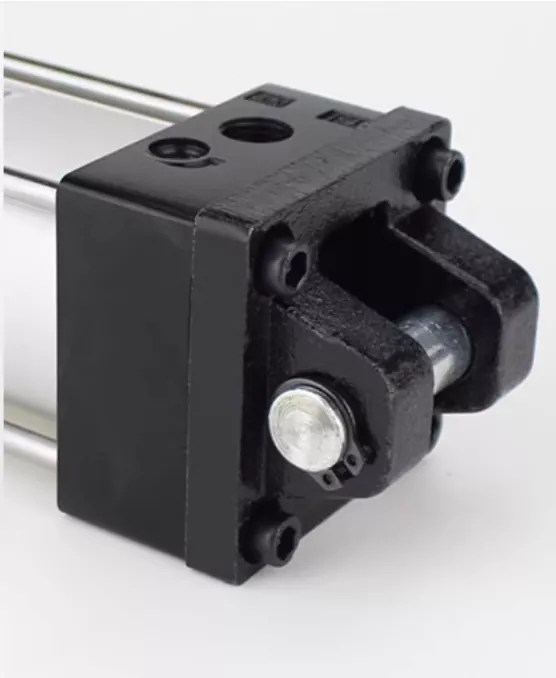

Πώς να εγκαταστήσετε το CB Cylinder Clevis Mount στον κύλινδρο SC;
Ευθυγραμμίστε τέσσερις βίδες με τις τέσσερις οπές με σπείρωμα στο κάτω μέρος του κυλίνδρου SC, διορθώστε τις θέσεις τους με βίδες και τελικά σφίξτε κάθε οπή με σπείρωμα σε ακολουθία
Ποια είναι η διαφορά μεταξύ CA και CB;
Το CA Clevis είναι ενιαίο Clevis, το CB Clevis είναι διπλό Clevis.
Περιλαμβάνει το βραχίονα τοποθέτησης CB Clevis Clevis;
Διαφορετικές προδιαγραφές του κυλίνδρου CB Cylinder Clevis Mount Χρησιμοποιήστε διαφορετικές βίδες. Συμβουλευτείτε τις πωλήσεις για συγκεκριμένες ερωτήσεις και προσφορές
