Ο μαγνητικός διακόπτης του κυλίνδρου χρησιμοποιείται για την ανίχνευση της θέσης του διαδρομής κυλίνδρου αέρα, δεν χρειάζονται βαλβίδες ελέγχου μηχανής ή διακόπτες εγκεφαλικού επεισοδίου και οι βραχίονες τοποθέτησης και στα δύο άκρα του εγκεφαλικού επεισοδίου και χωρίς την ανάγκη για μπλοκ σύγκρουσης στο τέλος της ράβδου εμβόλου, καθιστώντας εύκολο τη χρήση και συμπαγή δομή. Υψηλή αξιοπιστία, μεγάλη διάρκεια ζωής, χαμηλό κόστος και σύντομος χρόνος απόκρισης διακόπτη, ως εκ τούτου έχει χρησιμοποιηθεί ευρέως.
Το OLK προτείνει όταν χρησιμοποιείτε, είναι σημαντικό να σημειωθεί ότι ο μαγνητικός διακόπτης του κυλίνδρου δεν πρέπει να εγκατασταθεί κοντά σε συσκευές με ισχυρά μαγνητικά πεδία. Όταν δύο πνευματικοί κύλινδροι εξοπλισμένοι με μαγνητικούς διακόπτες κινούνται παράλληλα, για να αποφευχθεί η μαγνητική παρεμβολή, η απόσταση πρέπει να είναι μεγαλύτερη από 40mm. Είναι απαραίτητο να ελέγχετε τακτικά εάν η θέση του μαγνητικού διακόπτη μετατοπίζεται.
· Ευφυής ανίχνευση
· Μαγνητική σταθερότητα, ευαίσθητη επαγωγή
· Εύκολη εγκατάσταση, μπορεί να εγκατασταθεί σε οποιαδήποτε θέση κατά μήκος του κυλίνδρου
|
Μοντέλο |
CS1-F |
CS1-in |
CS1-J |
CS1-S |
CS1-G |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Εφαρμόσιμοι κύλινδροι |
SC/MAL/MA |
SC/MAL/MA |
SDA/TDA/TN |
Κακό/μου |
SDA (Groove) |
SU (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Μέθοδος εγκατάστασης |
Ράβδους ισοπαλίας/ζώνες δαχτυλιδιών |
Ράβδους ισοπαλίας/ζώνες δαχτυλιδιών |
Τροχιά |
Ακυρώθηκε |
Τροχιά |
Τροχιά |
Τροχιά |
Τροχιά |
Τροχιά |
|
Φωτογραφία |
|
|
|
|
|
|
|
|
|
|
Διάγραμμα εφαρμογής κυλίνδρου |
|
|
|
|
|
|
|
|
|
|
Διάγραμμα διάστασης περιγράμματος |
|
|
|
|
|
|
|
|
|
|
Τύπος διακόπτη |
Το SPST κανονικά ανοίγει |
Το SPST κανονικά ανοίγει |
Το SPST κανονικά ανοίγει |
Το SPST κανονικά ανοίγει |
Το SPST κανονικά ανοίγει |
Το SPST κανονικά ανοίγει |
Το SPST κανονικά ανοίγει |
Το SPST κανονικά ανοίγει |
Το SPST κανονικά ανοίγει |
|
Τύπος ανίχνευσης |
Διακόπτης καλαμιού με επαφή |
Διακόπτης καλαμιού με επαφή |
Διακόπτης καλαμιού με επαφή |
Διακόπτης καλαμιού με επαφή |
Διακόπτης καλαμιού με επαφή |
Διακόπτης καλαμιού με επαφή |
Διακόπτης καλαμιού με επαφή |
Διακόπτης καλαμιού με επαφή |
Διακόπτης καλαμιού με επαφή |
|
Τάση λειτουργίας |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
5-240V DC/AC |
|
Ρεύμα μέγιστης μεταγωγής |
100mA (μέγιστο) |
100mA (μέγιστο) |
100mA (μέγιστο) |
100mA (μέγιστο) |
100mA (μέγιστο) |
100mA (μέγιστο) |
100mA (μέγιστο) |
100mA (μέγιστο) |
100mA (μέγιστο) |
|
Μέγιστη ικανότητα επαφής |
10W (μέγιστο) |
10W (μέγιστο) |
10W (μέγιστο) |
10W (μέγιστο) |
10W (μέγιστο) |
10W (μέγιστο) |
10W (μέγιστο) |
10W (μέγιστο) |
10W (μέγιστο) |
|
Εσωτερική κατανάλωση ενέργειας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
|
Πτώση τάσης |
Max 2.5v @ 10ma dc |
Max 2.5v @ 100ma dc |
Max 2.5v @ 100ma dc |
Max 2.5v @ 10ma dc |
Max 2.5v @ 10ma dc |
Max 2.5v @ 40ma dc |
Max 2.5v @ 10ma dc |
Max 2.5v @ 40ma dc |
Max 2.5v @ 40ma dc |
|
Ρεύμα διαρροής |
|
|
|
|
|
Μέγιστο 10W |
|
Μέγιστο 10W |
Μέγιστο 10W |
|
Φως ενδεικτικών |
Ερυθρό LED |
Ερυθρό LED |
Ερυθρό LED |
Ερυθρό LED |
Ερυθρό LED |
Ερυθρό LED |
Ερυθρό LED |
Ερυθρό LED |
Ερυθρό LED |
|
Καλώδιο |
2.8φ, 2C, Gray Oil ανθεκτικό στο PVC |
2.8φ, 2C, Gray Oil ανθεκτικό στο PVC |
2.8φ, 2C, Gray Oil ανθεκτικό στο PVC |
2.8φ, 2C, Gray Oil ανθεκτικό στο PVC |
2.8φ, 2C, Gray Oil ανθεκτικό στο PVC |
2.8φ, 2C, Gray Oil ανθεκτικό στο PVC |
2.8φ, 2C, Gray Oil ανθεκτικό στο PVC |
2.8φ, 2C, Gray Oil ανθεκτικό στο PVC |
2.8φ, 2C, Gray Oil ανθεκτικό στο PVC |
|
Ευαισθησία |
|
|
|
|
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
|
Συχνότητα μέγιστης μεταγωγής |
200Hz |
200Hz |
200Hz |
200Hz |
- |
– |
- |
– |
- |
|
Θερμοκρασία λειτουργίας |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Αντοχή σε σοκ |
30G |
30G |
30G |
30G |
30G |
30G |
30G |
30G |
30G |
|
Αντίσταση δόνησης |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Βαθμός προστασίας |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Προστατευτικό κύκλωμα |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
Κανένας |
|
Μοντέλο |
SU-10 |
SU-12 |
SU-15 |
Su-16 |
SU-18 |
TCS1-F |
|
Εφαρμόσιμοι κύλινδροι |
SU32 |
SU32/40/50 |
Του |
SU80/100/12 |
|
Υποστήριγμα |
|
Μέθοδος εγκατάστασης |
Τροχιά |
Τροχιά |
Τροχιά |
Τροχιά |
Τροχιά |
Βίδα |
|
Μονάδα |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
|
Μοντέλο |
ΜΑ-16 |
MA-20 |
ΜΑ-25 |
MA-32 |
MA-40 |
Mal-16 |
MAL-20 |
MAL-25 |
MAL-32 |
MAL-40 |
|
Μονάδα |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
Υπολογιστές |
1: Ασφαλίστε με δεσμούς με ανοξείδωτο χάλυβα
2: Διορθώθηκε στη ράβδο έλξης
3: Εγκαταστήστε απευθείας από την υποδοχή εγκατάστασης
4: Εγκατάσταση σιδηροδρόμων
Προφυλάξεις για μαγνητικούς διακόπτες
· Μην διακόπτετε βραχυπρόθεσμα διακόπτες 2-καλωδίων.
Οι μαγνητικοί διακόπτες 2-καλωδίων έχουν πολύ χαμηλή αντίσταση. Η σύνδεση τους απευθείας με την τροφοδοσία μπορεί να προκαλέσει βραχυκύκλωμα και να κάψει το διακόπτη.
· Ελέγξτε την πολικότητα καλωδίωσης.
Οι διακόπτες 2 καλωδίων πρέπει να συνδέονται με τη σωστή πολικότητα. Η αντιστροφή της καλωδίωσης μπορεί να προκαλέσει ανάβει το φως του σήματος.
Οι διακόπτες 3 καλωδίων πρέπει επίσης να είναι συνδεδεμένοι σωστά ή μπορεί να υποστούν βλάβη.
· Μην συνδεθείτε απευθείας με μεγάλα επαγωγικά φορτία.
Μεγάλα φορτία όπως οι κινητήρες ή οι μεγάλες βαλβίδες ηλεκτρομαγνητικής βαλβίδας μπορούν να προκαλέσουν ρεύμα κύματος και να καταστρέψουν τον διακόπτη. Βεβαιωθείτε ότι η τάση και το ρεύμα είναι σταθερές και καθαρές.
· Αποφύγετε τα ισχυρά μαγνητικά πεδία και τα μεταλλικά τσιπ.
Αυτά μπορούν να μειώσουν την ευαισθησία και να προκαλέσουν ψευδή σήματα ή αποτυχία. Για ισχυρά μαγνητικά περιβάλλοντα, χρησιμοποιήστε ειδικούς μαγνητικούς διακόπτες που έχουν σχεδιαστεί για αυτή τη χρήση.
· Μην χρησιμοποιείτε σε σκληρά περιβάλλοντα.
Η κεφαλή του αισθητήρα είναι κατασκευασμένη από ρητίνη. Αποφύγετε το νερό, τις χημικές ουσίες ή το θαλασσινό νερό, το οποίο μπορεί να προκαλέσει σπάσιμο ή διόγκωση.
· Χειριστείτε με προσοχή.
Οι μαγνητικοί διακόπτες είναι εύθραυστοι. Αποφύγετε τις επιπτώσεις, το τράβηγμα ή τον τραχύ χειρισμό κατά τη διάρκεια της αποθήκευσης, της μεταφοράς και της εγκατάστασης.
· Ρεύμα διαρροής σε ηλεκτρονικούς διακόπτες 2 καλωδίων.
Αυτοί οι διακόπτες έχουν ένα μικρό ρεύμα διαρροής. Βεβαιωθείτε ότι το ρεύμα εκκίνησης του φορτίου είναι υψηλότερο από το ρεύμα διαρροής για να αποφύγετε ψευδή σήματα. Οι διακόπτες 3 καλωδίων έχουν χαμηλότερη διαρροή ή χρησιμοποιούν μηχανικούς διακόπτες χωρίς διαρροή.
· Για άλλους ειδικούς όρους, συμβουλευτείτε πριν από τη χρήση.
Επικοινωνήστε με την ομάδα OLK για να αποφύγετε τη ζημιά ή την απώλεια από ακατάλληλη χρήση.
Πώς χρησιμοποιείται ένας μαγνητικός διακόπτης;
Οι μαγνητικοί διακόπτες μπορούν να χρησιμοποιηθούν σε συνδυασμό με την PLC, τα ρελέ και άλλους ελεγκτές για τη μετάδοση σημάτων.
Ποιες είναι οι προφυλάξεις για μαγνητικούς διακόπτες;
Μην βραχυκυκλώνετε την παροχή ρεύματος απευθείας όταν χρησιμοποιείτε μαγνητικούς διακόπτες.
Τι είναι ένας μαγνητικός διακόπτης μη επαφής;
Ένας μαγνητικός διακόπτης μη επαφής λειτουργεί διαφορετικά από έναν τύπο επαφής. Χρησιμοποιεί ηλεκτρονικά εξαρτήματα για την ανίχνευση μαγνήτη, αντί για μηχανικά μέρη όπως οι διακόπτες καλαμιού. Αυτός είναι ο λόγος για τον οποίο ονομάζεται επίσης στερεάς κατάστασης ή ηλεκτρονικός μαγνητικός διακόπτης. Έχει καλύτερη αντίσταση σε σοκ και δόνηση, και η διάρκεια ζωής του είναι σχεδόν μόνιμη.
|
Σύγκριση μεθόδων ανίχνευσης δύο θέσεων για κυλίνδρους |
||
|
Τρόπος ανίχνευσης |
|
χαρακτηριστικός |
|
Διακόπτης ορίων: Οι διακόπτες ορίων εγκαθίστανται με μπλοκ σύγκρουσης μπροστά από τη ράβδο εμβόλου. Στον τύπο του ορίου διακόπτη, εγκαθίστανται μπλοκ σύγκρουσης στη ράβδο εμβόλου και εγκαθίστανται οι διακόπτες ορίων (όπως οι διακόπτες ταξιδιού και οι μηχανικές βαλβίδες κατεύθυνσης ελέγχου) και στα δύο άκρα του εγκεφαλικού επεισοδίου κίνησης του εμβόλου για την ανίχνευση του εγκεφαλικού επεισοδίου κίνησης του εμβόλου. Είναι ένας διακόπτης επαφής. |
|
1) Ο φόρτος εργασίας του σχεδιασμού, της εγκατάστασης, του εντοπισμού σφαλμάτων και της συντήρησης είναι μεγάλος. 2) Ο χώρος εγκατάστασης είναι μεγάλος 3) Το κόστος είναι υψηλό. 4) Εάν χρησιμοποιείται ακατάλληλα, η διάρκεια ζωής είναι σύντομη. 5) Δεν επηρεάζεται από μαγνητικά πεδία |
|

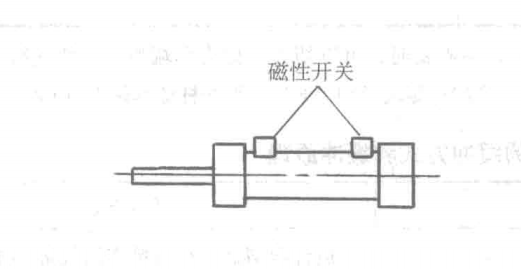

Μαγνητικός διακόπτης: Τύπος μαγνητικού διακόπτη είναι να εγκαταστήσετε δύο μαγνητικούς διακόπτες απευθείας σε διαφορετικές θέσεις στο σώμα του κυλίνδρου για να ανιχνεύσετε το εγκεφαλικό επεισόδιο κίνησης του κυλίνδρου αέρα. Είναι ένας διακόπτης μη επαφής. |
|
1) Εξοικονόμηση χρόνου σχεδιασμού και εγκατάστασης, εύκολο να εντοπίσει σφάλμα 2) Μικρός χώρος εγκατάστασης 3) Το κόστος μειώνεται σημαντικά, με λιγότερα συνημμένα. 4) Έχει υψηλή αξιοπιστία, μεγάλη διάρκεια ζωής και καλή επαναληψιμότητα των θέσεων δράσης. Δεν υπάρχει πρόβλημα μηχανικής βλάβης των επιπτώσεων και έχει ισχυρές δυνατότητες αντοχής σκόνης, νερού και πετρελαίου. 5) Είναι εύκολο να επιτευχθεί ηλεκτρικός έλεγχος αρθρώσεων 6) Τα αντι -μαγνητικά μέτρα πρέπει να λαμβάνονται σε ισχυρά μαγνητικά πεδία |
