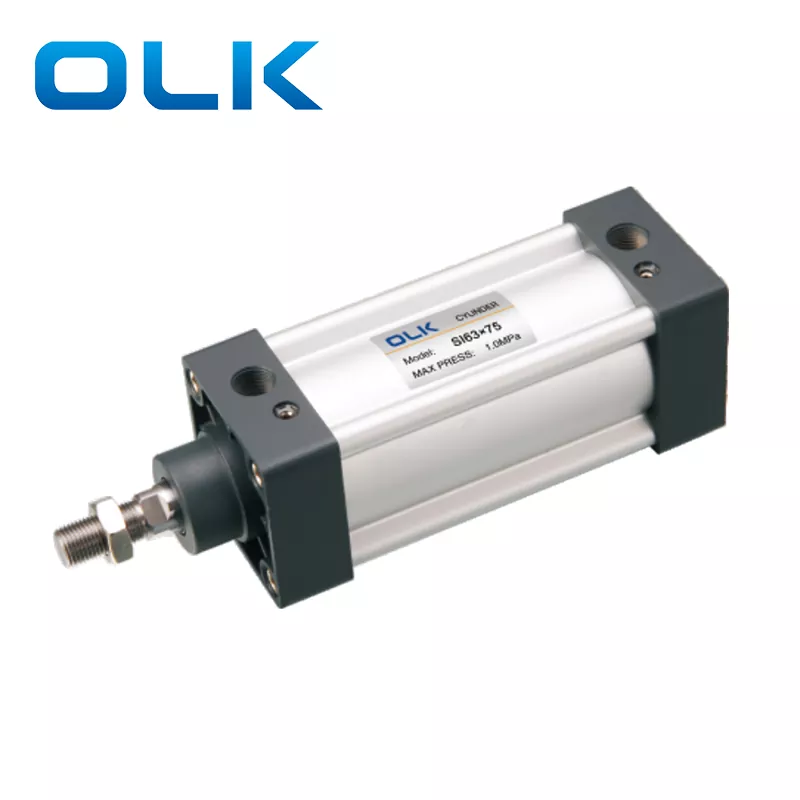

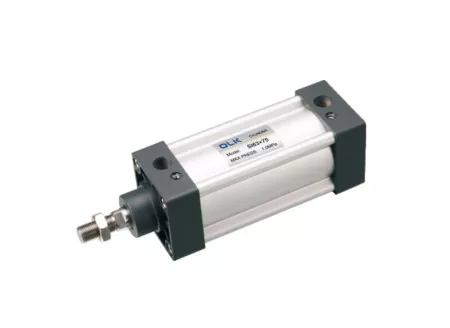

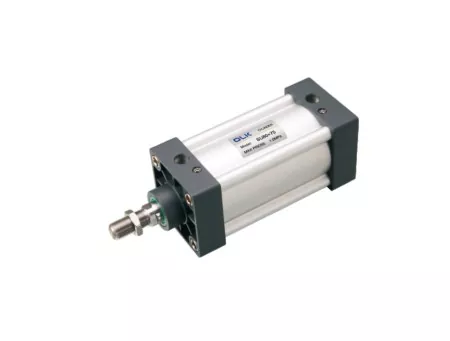

Οι τυπικοί πνευματικοί κύλινδροι της σειράς SI ISO15552 διατίθενται σε τρεις τύπους: τυπική διπλής δράσης, διπλής ράβδου SID διπλής ενέργειας και SIJ διπλής ράβδου διπλής δράσης με ρυθμιζόμενη διαδρομή. Συμμορφώνονται με το πρότυπο ISO 15552, που σημαίνει ότι οι διαστάσεις εγκατάστασής τους είναι μεγαλύτερες απόΠνευματικοί κύλινδροι SUίδιου μεγέθους. Τα σταθερά αξεσουάρ δεν είναι εναλλάξιμα και είναι συμβατά μόνο με τις προδιαγραφές ISO 15552 (πρώην ISO 6431).
1.IS015552 (αρχικό IS06431) τυπικός πνευματικός κύλινδρος.
2. Το στεγανοποιητικό έμβολο αποτελείται από μονόδρομη δομή σφράγισης 2 σχήματος Y, η οποία έχει λειτουργία αντιστάθμισης, μεγάλη διάρκεια ζωής και χαμηλή πίεση εκκίνησης,
3. Ο σωλήνας αλουμινίου σε σχήμα 米 χωρίς ράβδο σύνδεσης έχει καλή αντοχή στη διάβρωση.
4.Η ρύθμιση του buffer του κυλίνδρου είναι ομαλή και σταθερή:
5.Κύλινδροι και εξαρτήματα για εγκατάσταση με διάφορες προδιαγραφές είναι προαιρετικά.

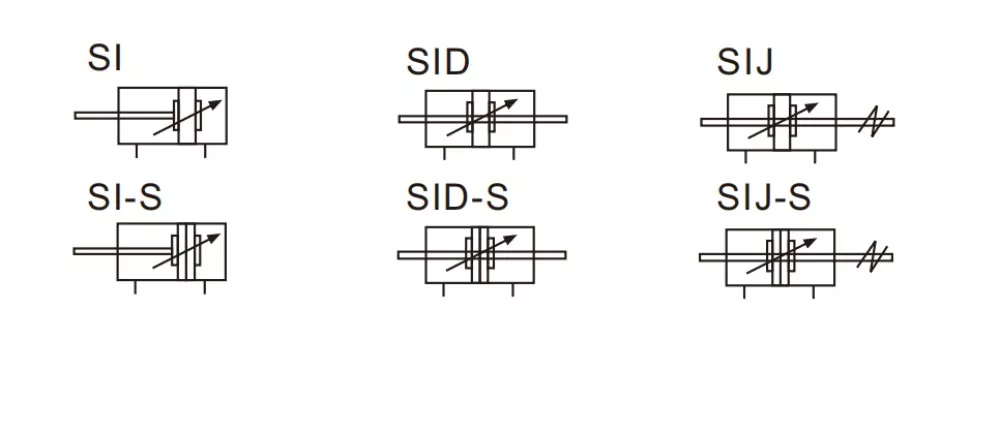

Πρότυπο σύμβολο πνευματικού κυλίνδρου σειράς SI ISO15552:
|
Κωδικός παραγγελίας |
|
|||||||||
|
ΚΑΙ |
160 |
|
Χ |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
Χ |
50 |
|
|
S |
|
|
|
|
ΛΕΓΩ |
160 |
|
Χ |
50 |
-- |
20 |
S |
|
|
|
|
Μοντέλο |
Μέγεθος διάτρησης |
Υλικό ράβδου |
|
κτύπημα |
|
Ρυθμιζόμενη διαδρομή |
Μαγνήτης |
Τύπος τοποθέτησης |
Στεγανοποιητικό υλικό |
Τύπος νήματος |
|
SI: τύπος διπλής δράσης |
|
Κενό: χάλυβας μεσαίου άνθρακα |
|
|
|
10:10 χλστ |
Κενό: χωρίς μαγνήτη |
|
Κενό: TPU |
Κενό: PT (55°) |
|
SID: τύπος διπλής ράβδου |
|
A: SUS420J2 |
|
|
|
20:20 χλστ |
S: με μαγνήτη |
Χ: Βίτον |
G:G (55°) |
|
|
SIJ: ρυθμιζόμενος τύπος διαδρομής |
|
Β: SUS304 |
|
|
|
30:30 χλστ |
|
N:NBR |
T:NPT(60°) |
|
|
Μέγεθος οπής (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Λειτουργία υποκριτικής |
Διπλής ενέργειας |
|||||||||
|
Μέσο εργασίας |
Καθαρός Αέρας |
|||||||||
|
Σταθερή φόρμα |
ΚΑΙ |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
ΛΕΓΩ |
||||||||||
|
Πίεση Εργασίας |
0,1-1,0 MPa (14-145 Psi) |
|||||||||
|
Απόδειξη Πίεση |
1,5 Mpa (215 Psi) |
|||||||||
|
Εύρος θερμοκρασίας εργασίας |
«-20-80℃ |
|||||||||
|
Χρησιμοποιήστε το εύρος ταχύτητας |
30-800 |
30-500 |
||||||||
|
Λειτουργία προσωρινής αποθήκευσης |
Ρυθμιζόμενο buffer |
|||||||||
|
Απόσταση προσωρινής αποθήκευσης (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Μέγεθος θύρας |
PT1/8 |
PT1/8 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||

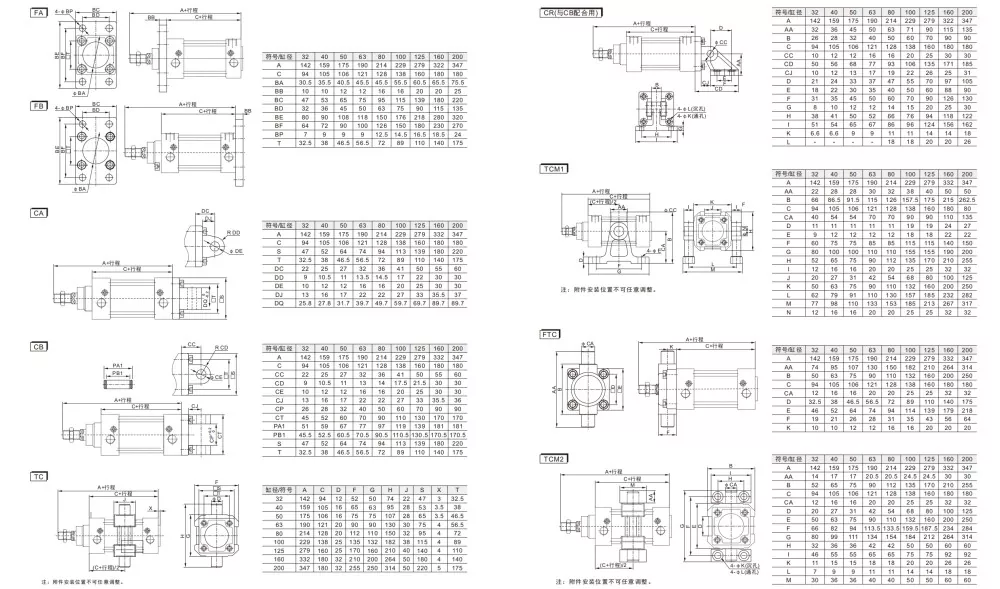

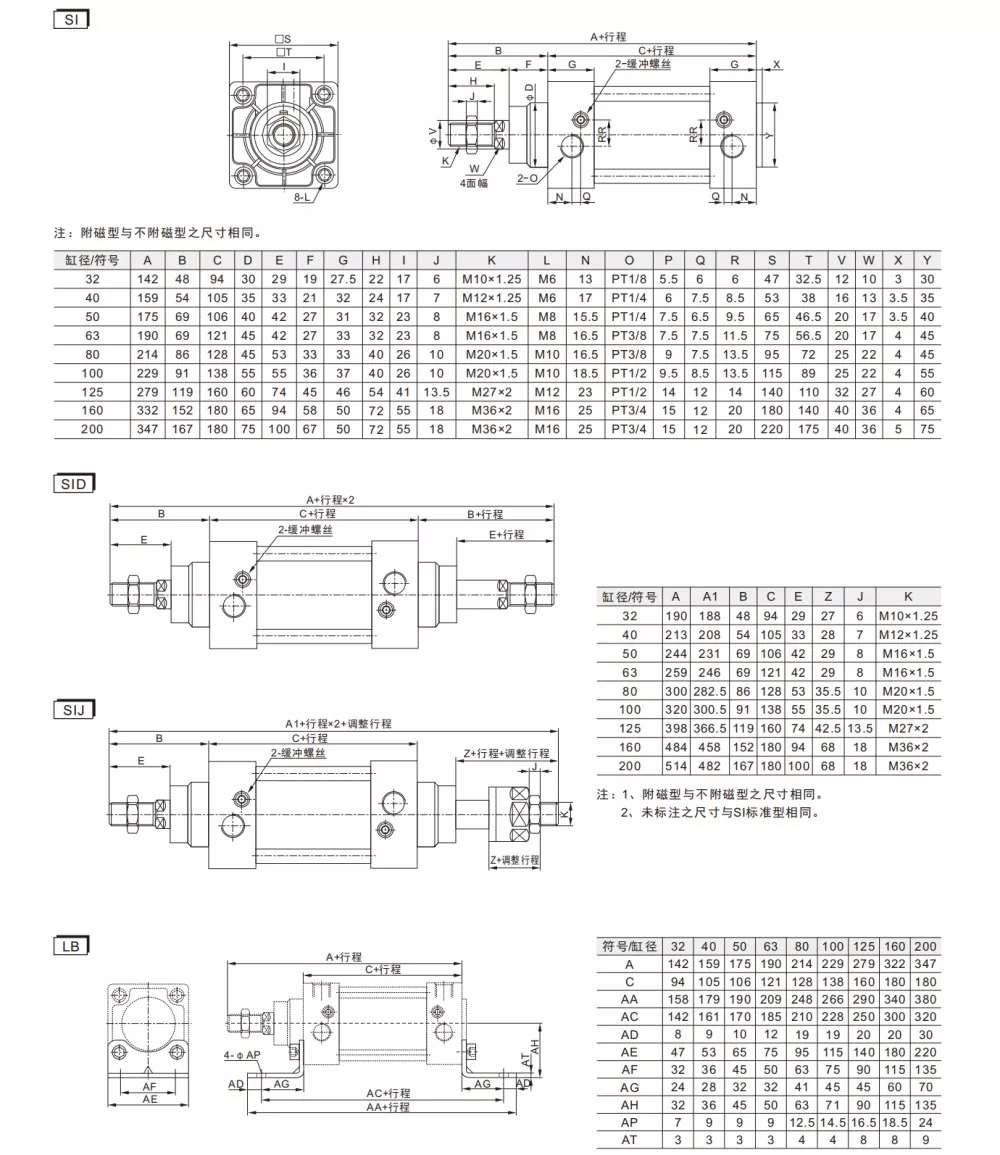

Πνευματικοί κύλινδροι SI εναντίον SU: Βασικές διαφορές και σύγκριση προδιαγραφών
|
Μοντέλο: |
Είναι
|
ΚΑΙ
|
|
Πρότυπο |
Κύλινδρος σειράς SU : JIS / AirTac |
Κύλινδρος σειράς SI: ISO1552 (ISO6431) |
|
Εφαρμοσμένες χώρες/περιοχές |
Χρησιμοποιείται κυρίως σε ασιατικό εξοπλισμό (ειδικά εξοπλισμό συστήματος Ταϊβάν και Ιαπωνίας) |
Χρησιμοποιείται κυρίως σε ευρωπαϊκό και αμερικανικό εξοπλισμό, γραμμές παραγωγής αυτοματισμών |
|
διάσταση εγκατάστασης |
Συμπαγής |
Μεγαλύτερος |
|
Μέγεθος διάτρησης |
32-400 |
32-200 |
|
Απόδειξη Πίεση |
Τα αξεσουάρ είναι συμβατά με τοΠνευματικό σειράς SC |
σειρά ISO6431 (DNC, SI, SAI, SE) Αύξηση των εσωτερικών συνδέσμων για προϊόντα |
|
Εσωτερικές δομικές διαφορές (δεν είναι ορατές από έξω) |
Διαστάσεις ακραίου καλύμματος (θέσεις οπών στερέωσης, μέγεθος κυλινδροκεφαλής, μέγεθος ουράς κυλίνδρου) Μήκος σπειρώματος ράβδου εμβόλου Εσωτερική δομή αυλάκωσης προφίλ κυλίνδρου Διαφορές μεταξύ ευρωπαϊκών και ιαπωνικών τυπικών οπών στερέωσης Πνευματικός κύλινδρος SU και κύλινδρος αέρα SI Δεν μπορούν να αντικατασταθούν και αξεσουάρ (CA /Ποδαράκια CB,FA-φλάντζες,TC-M, κεφαλές αρθρώσεων) δεν είναι συμβατές |
|
Τι μάρκα μπορούν να αντικαταστήσουν οι κύλινδροι SI;
Οι κύλινδροι SI μπορούν να αντικαταστήσουν τους κυλίνδρους της σειράς SI της AIRTAC. Ωστόσο, σημειώστε ότι η AIRTAC διέκοψε τη σειρά SI. Το νέο μοντέλο αντικατάστασής τους ονομάζεται πνευματικός κύλινδρος της σειράς SAI, ο οποίος έχει την ίδια λειτουργία και τις ίδιες διαστάσεις τοποθέτησης.
Ποιες είναι οι διαφορές μεταξύ της νέας σειράς SAI και του παλιού τυπικού κυλίνδρου αέρα της σειράς SI;
Οι νέοι κύλινδροι SAI διαθέτουν εξωτερικές αυλακώσεις για εγκατάσταση αισθητήρα, καθιστώντας την τοποθέτηση του αισθητήρα γρήγορη και βολική.
Τι τύπος κυλίνδρου είναι το SI;
Το SI είναι ένας τυπικός κύλινδρος αέρα.
