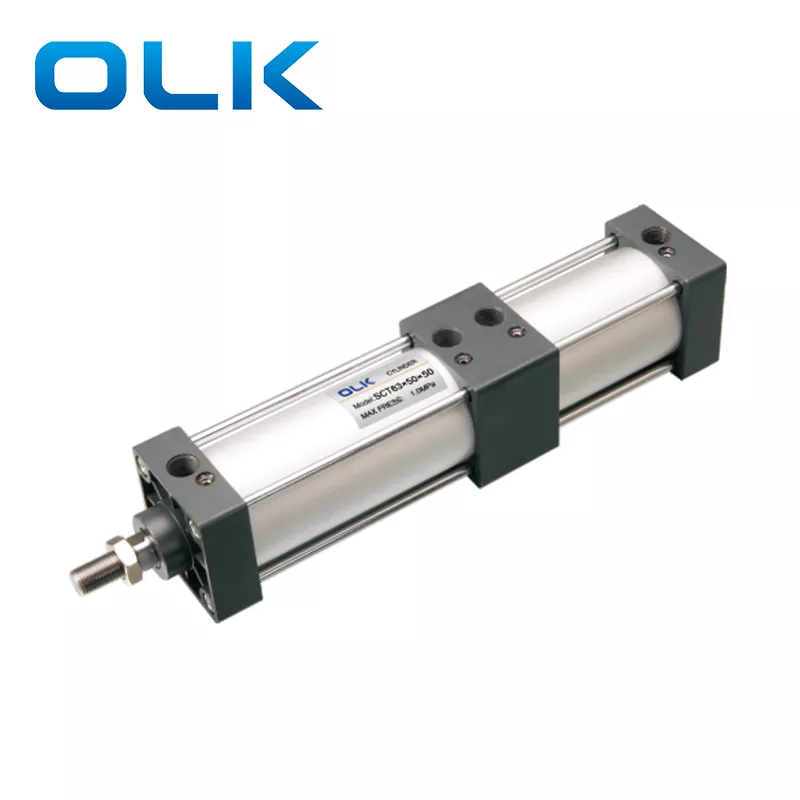

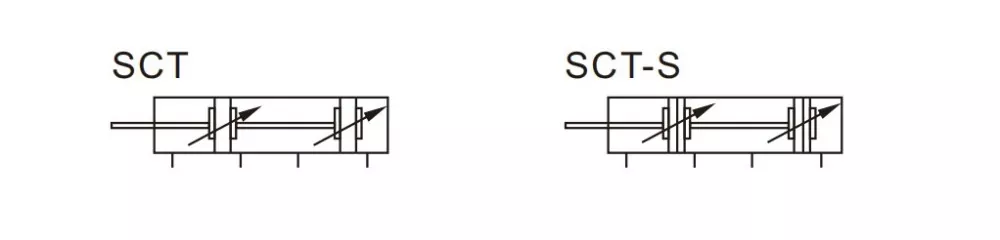

Κύλινδρος δεσίματος SCT

Κωδικός παραγγελίας

SCT

50

   Χ

50

   Χ

50

  -

S

Μοντέλο:

Μέγεθος διάτρησης

Εγκεφαλικό 1

Εγκεφαλικό 2

Μαγνήτης

Στεγανοποιητικό υλικό

Τύπος τοποθέτησης

Νήμα

Κύλινδρος ράβδου SCT

Κενό:χωρίς

Κενό: TPU

Κενό:

Κενό:

PT νήμα

S: με μαγνήτη

N:NBR

LB: τοποθέτηση στα πόδια

T:NPT νήμα

H:

νήμα G:G

Μέγεθος οπής (mm)

   32

   40

   50

   63

   80

   100

Λειτουργία υποκριτικής

Διπλής ενέργειας

Μέσο εργασίας

Καθαρός Αέρας

Σταθερή φόρμα

Βασικό και LB

Πίεση Εργασίας

0,1-1,0 MPa (14-145 Psi)

Απόδειξη Πίεση

1,5 Mpa (215 Psi)

Εύρος θερμοκρασίας εργασίας

«-20-80℃

Χρησιμοποιήστε το εύρος ταχύτητας

30-800

Λειτουργία προσωρινής αποθήκευσης

Ρυθμιζόμενο buffer

Απόσταση προσωρινής αποθήκευσης (mm)

21

28

29

Μέγεθος θύρας

PT1/8

PT1/4

PT3/8

PT1/2

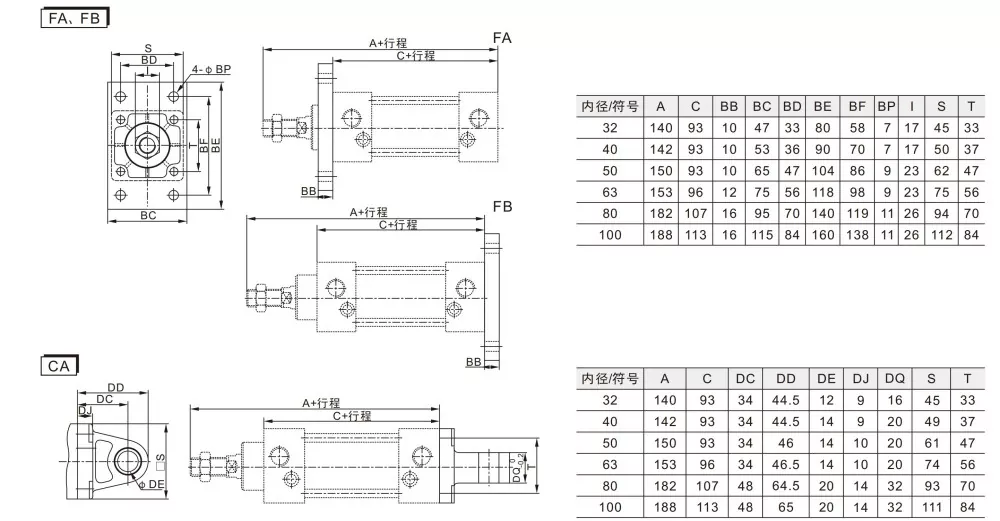

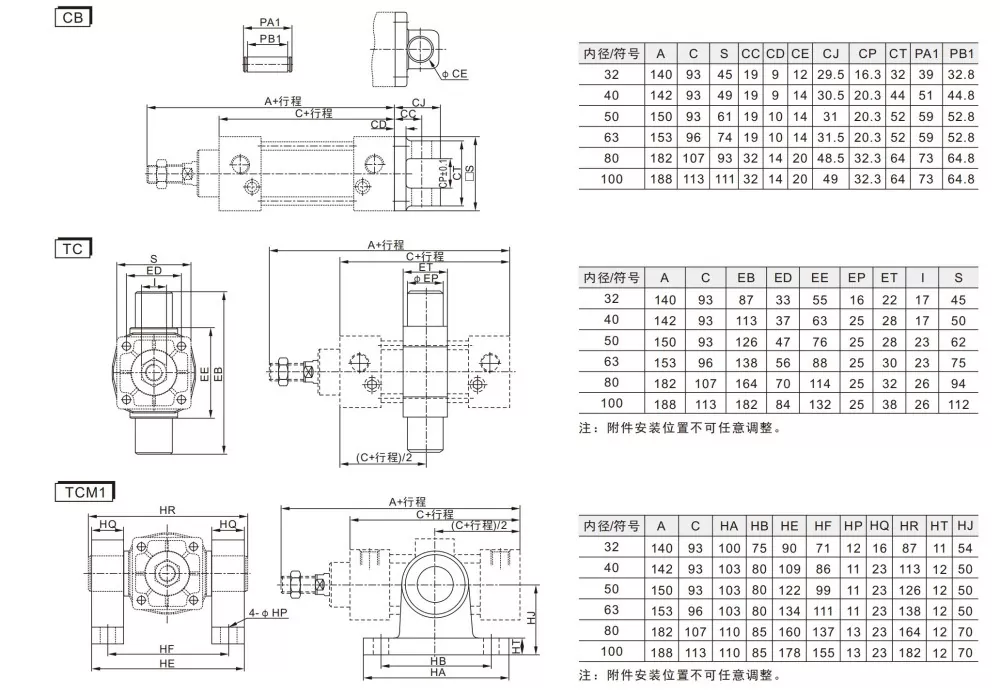

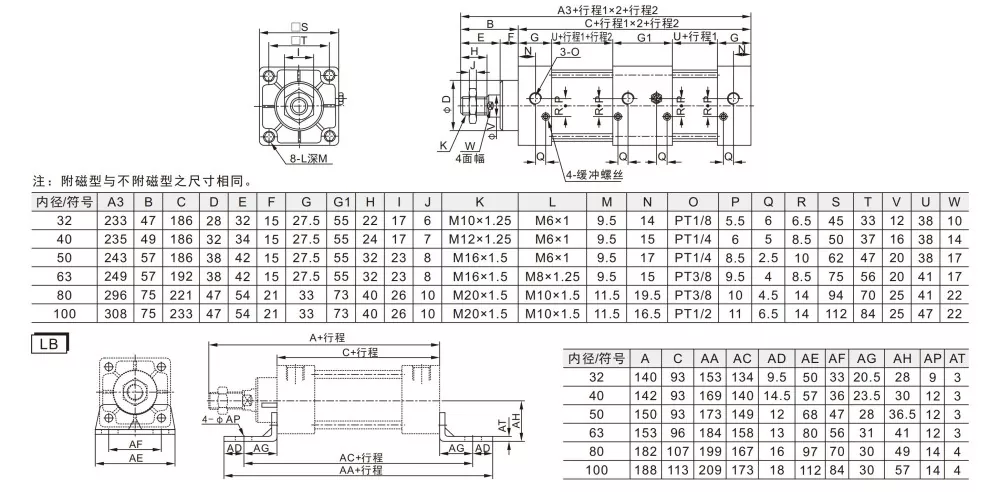

Σχέδια πνευματικού ελέγχου για κυλίνδρους πολλαπλών θέσεων

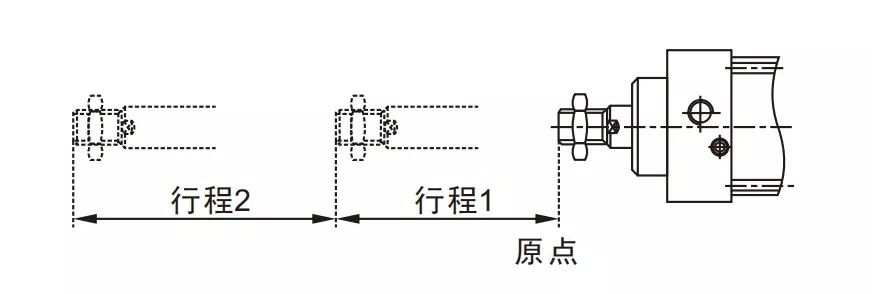

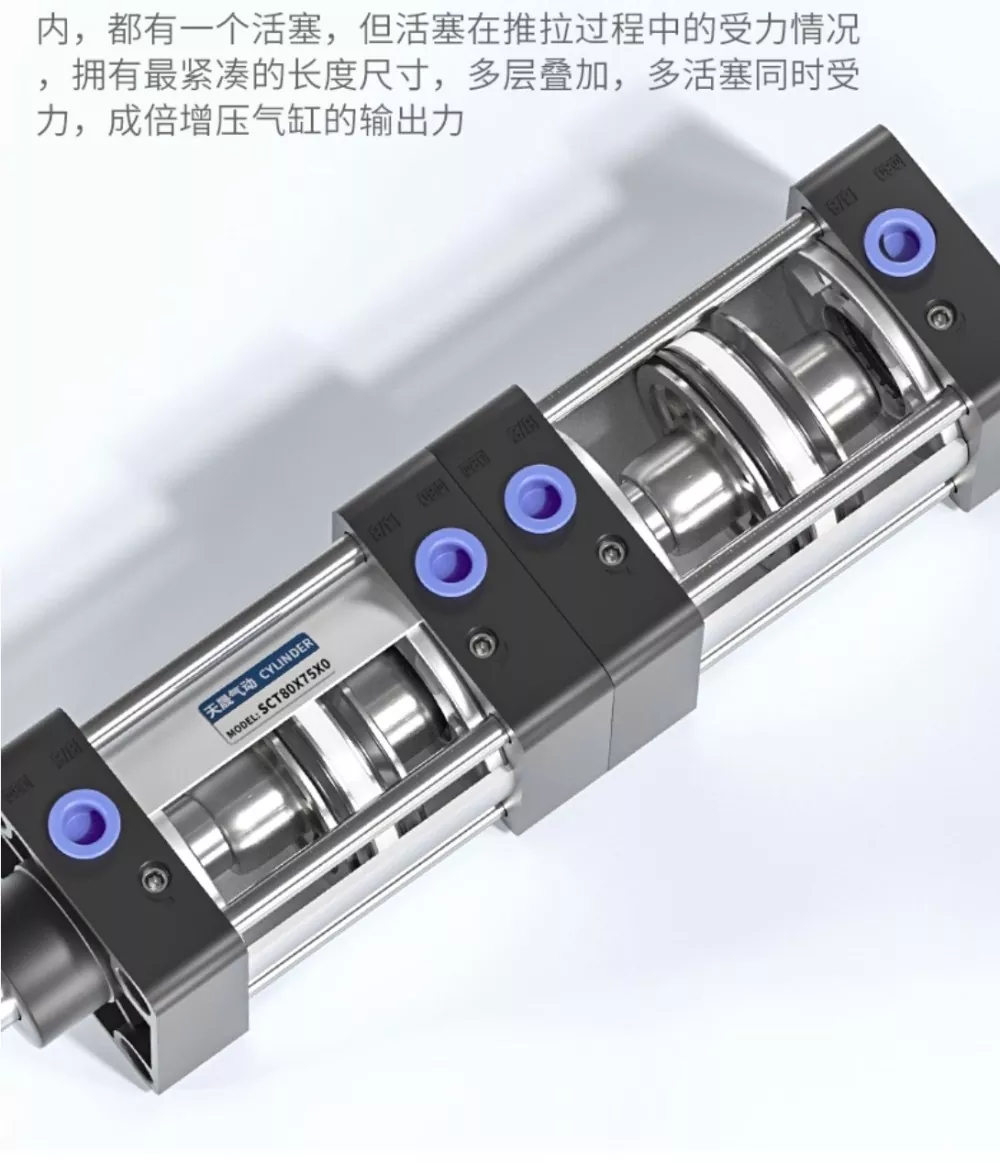

Κάθε τμήμα του κυλίνδρου περιέχει ένα έμβολο.

Όταν η ράβδος του εμβόλου εκτείνεται, όλα τα έμβολα δημιουργούν δύναμη ώθησης. Ωστόσο, κατά τη διάρκεια της ανάσυρσης, μόνο ένα έμβολο παράγει δύναμη έλξης.

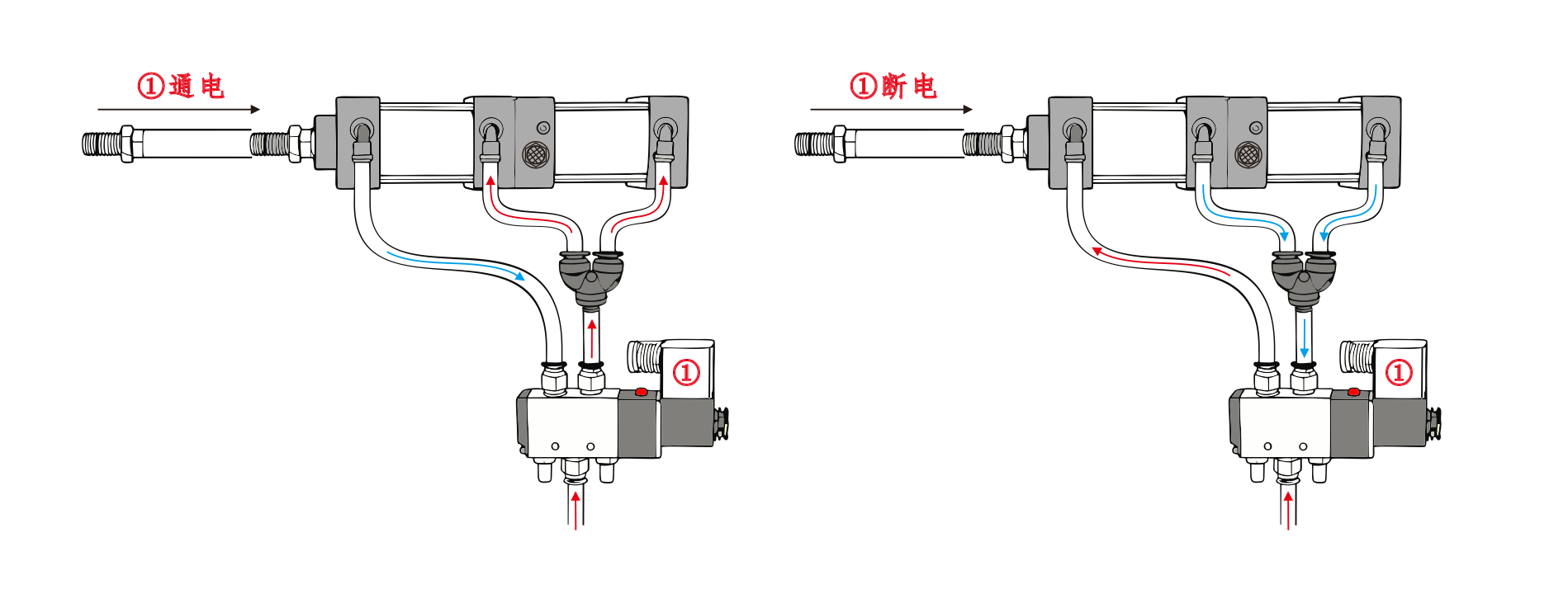

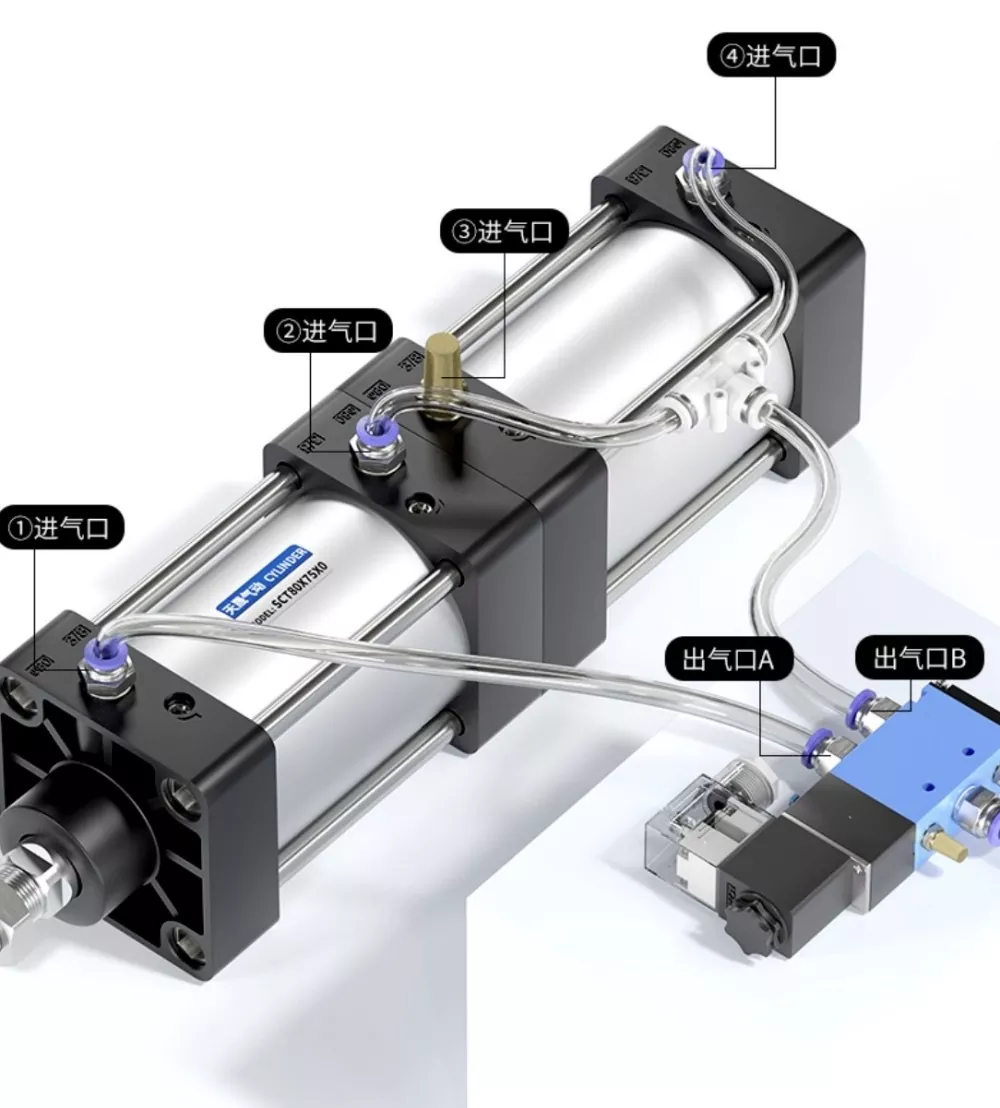

Η είσοδος αέρα του κυλίνδρου① συνδέεται στη θύρα Α της ηλεκτρομαγνητικής βαλβίδας και η είσοδος αέρα του κυλίνδρου④ συνδέεται σε σειρά στη θύρα Β της ηλεκτρομαγνητικής βαλβίδας. Η είσοδος αέρα του κυλίνδρου③ συνδέεται με σιγαστήρα. Όταν η θύρα Α της ηλεκτρομαγνητικής βαλβίδας ενεργοποιείται, οι κύλινδροι παραμένουν στη θέση ανάσυρσης. Όταν η θύρα Β ενεργοποιείται, οι κύλινδροι αρχίζουν να λειτουργούν.

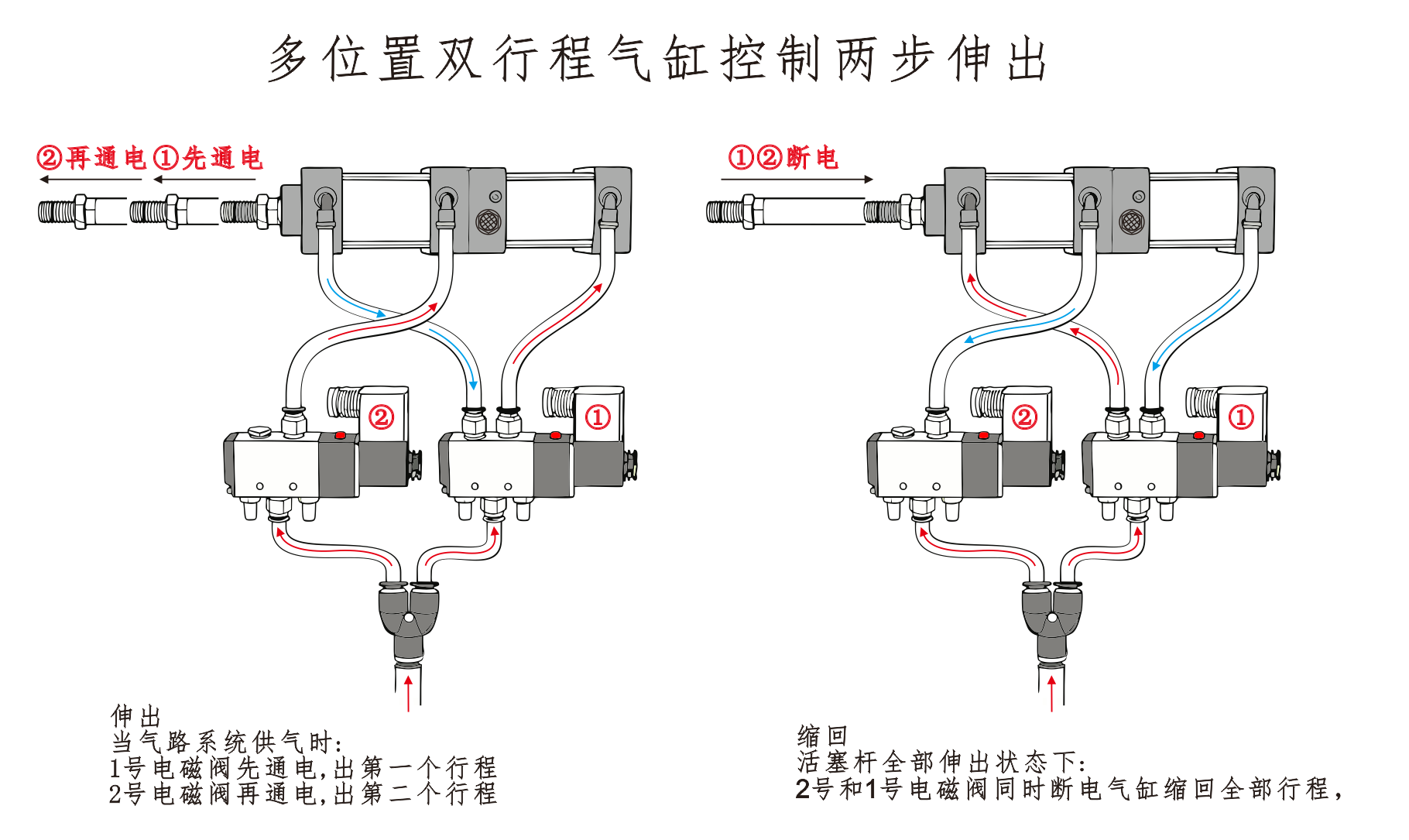

1.Επέκταση

Όταν η παροχή αέρα είναι ενεργοποιημένη:

Η ηλεκτρομαγνητική βαλβίδα Νο. 1 ενεργοποιείται και ο κύλινδρος εκτείνεται μέχρι την πρώτη διαδρομή.

Στη συνέχεια ενεργοποιείται η ηλεκτρομαγνητική βαλβίδα Νο. 2 και ο κύλινδρος εκτείνεται μέχρι τη δεύτερη διαδρομή.

2. Ανάκληση

Όταν η ράβδος του εμβόλου εκτείνεται πλήρως:

Η ηλεκτρομαγνητική βαλβίδα Νο. 1 και Νο. 2 είναι αμφότερες απενεργοποιημένες και ο κύλινδρος μαζεύεται πλήρως.

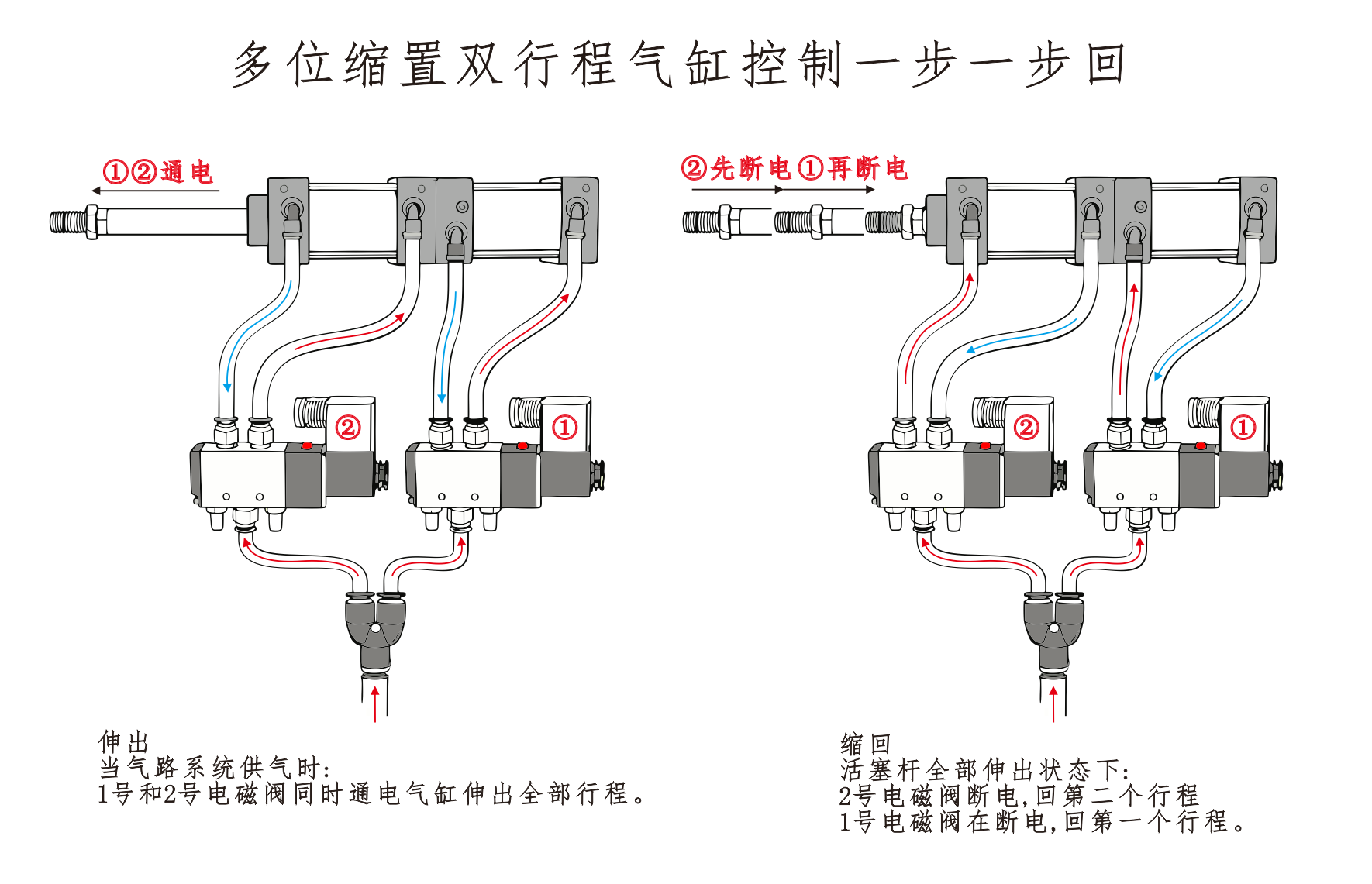

1. Επέκταση (Εμπρός κτύπημα)

Όταν η παροχή αέρα είναι ενεργοποιημένη:

Η ηλεκτρομαγνητική βαλβίδα No.1 και No.2 ενεργοποιούνται ταυτόχρονα.

Η ράβδος του κυλίνδρου εκτείνεται σε όλες τις διαδρομές μέχρι να τεντωθεί πλήρως.

2. Ανάκληση (Επιστροφή βήμα προς βήμα)

① Επιστρέψτε στη Δεύτερη Θέση

Όταν η ράβδος του εμβόλου εκτείνεται πλήρως:

Η ηλεκτρομαγνητική βαλβίδα Νο. 2 απενεργοποιείται, με αποτέλεσμα ο κύλινδρος να υποχωρήσει στη δεύτερη θέση.

② Επιστροφή στην Πρώτη Θέση

Η ηλεκτρομαγνητική βαλβίδα Νο. 1 απενεργοποιείται, με αποτέλεσμα ο κύλινδρος να υποχωρήσει στην πρώτη θέση και να ολοκληρώσει τη διαδικασία επιστροφής.
