Brand:
OLKSeries:
VF3130/VF3230/VF3330/VF3430/VF3530Port size:
RC1/4Position:

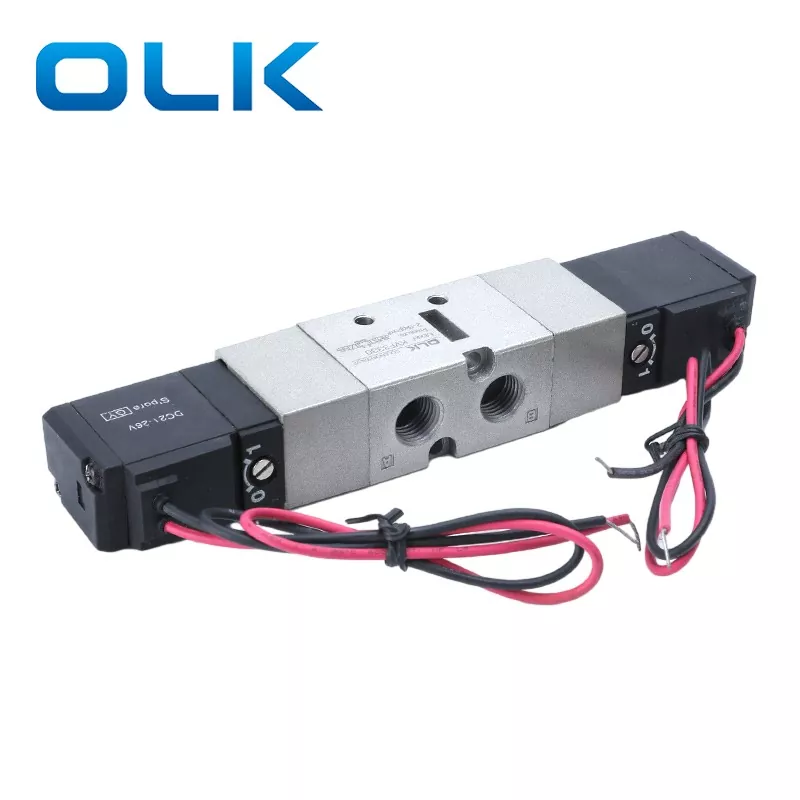

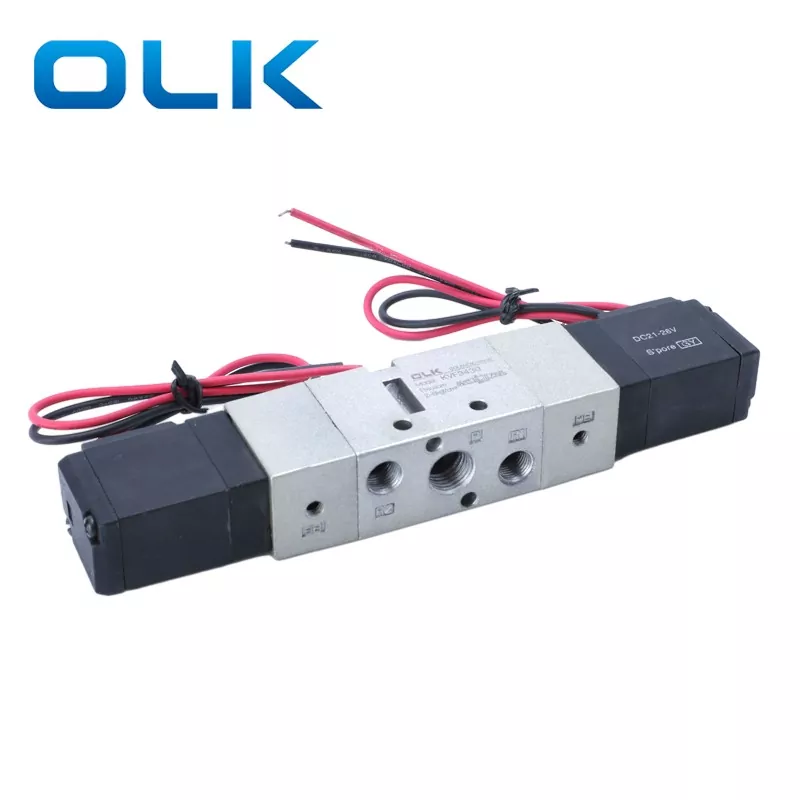

2 position 5 way/3 position 5 wayΕσωτερική ηλεκτρομαγνητική βαλβίδα Pilot VF3000 2 θέσεων 5 κατευθύνσεων και 3 θέσεων 5 κατευθύνσεων Τύπος απευθείας σωληνώσεων
Η οπή του καρουλιού χρησιμοποιεί μια ειδική διαδικασία κατεργασίας για χαμηλή τριβή, χαμηλή πίεση εκκίνησης και μεγαλύτερη διάρκεια ζωής. Το μεγάλο μέγεθος θύρας παρέχει υψηλότερη ροή αέρα, κατάλληλο για οδήγηση μεσαίων έως μεγάλων κυλίνδρων ή πολλαπλών ενεργοποιητών.
Ο αρθρωτός σχεδιασμός επιτρέπει τη συναρμολόγηση πολλαπλών για πολλαπλές βαλβίδες, κεντρική παροχή αέρα και μειωμένες σωληνώσεις. Οι ηλεκτρομαγνητικές βαλβίδες σειρών DS/VF 3000 και 5000 χρησιμοποιούνται ευρέως σε συστήματα πνευματικού ελέγχου υψηλής ροής για αυτοματοποιημένες γραμμές παραγωγής και βιομηχανικά μηχανήματα.
· Υψηλή ροή
·Σωληνώσεις / Modular / Εξοικονόμηση χώρου
·Ανθεκτικότητα βιομηχανικού βαθμού
|
Κωδικός παραγγελίας |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Μοντέλο |
τύπος βαλβίδας |
|
δυναμικό |
τύπος γραμμής |
μανούλ |
μέγεθος θύρας |
|
Ηλεκτρομαγνητική βαλβίδα VF3000 |
130: μονή ηλεκτρομαγνητική βαλβίδα 5/2 κατεύθυνσης |
|
3:110 VAC |
G: τύπος γραμμής |
|
02:PT1/4 |
|
|
230:διπλή ηλεκτρομαγνητική βαλβίδα 5/2 τρόπο |
|
4:220 VAC |
Δ: Τύπος Ντιν |
|
|
|
|
330C: διπλή ηλεκτρομαγνητική βαλβίδα 5/3 κατευθύνσεων κλειστό κέντρο |
|
5:24 VDC |
DZ:DZ με φως |
|
|
|
|
430E: διπλή ηλεκτρομαγνητική βαλβίδα 5/3way κέντρο εξάτμισης |
|
6:12 VDC |
|
|
|
|
|
530P: Διπλή ηλεκτρομαγνητική βαλβίδα κέντρο πίεσης 5/3 κατευθύνσεων |
|
|
|
|
|
|
Κοινές προδιαγραφές |
|
|
Μέσο εργασίας |
Αέρας |
|
Θερμοκρασία γουόκ |
0-50℃ |
|
Λάδωμα |
Δεν χρειάζεται |
|
Χειροκίνητη παράκαμψη |
Κατσαβίδι-Κλείδωμα Τύπος |
|
Αντοχή σε κραδασμούς/κραδασμούς |
30G/5G (8,3--2000Hz) |
|
Περίφραξη |
Ανθεκτικό στη σκόνη |
|

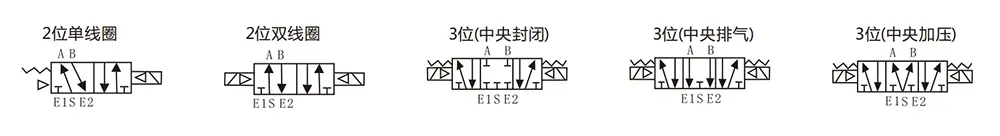

Μοντέλο |
θέση |
σπείρα |
kgf/cm ² (Mpa) |
Χρόνος απόκρισης (ms) |
Μέγ. Συχνότητα λειτουργίας |
μέγεθος θύρας |
Αποτελεσματική περιοχή διατομής²(CV) |
kgf |
|

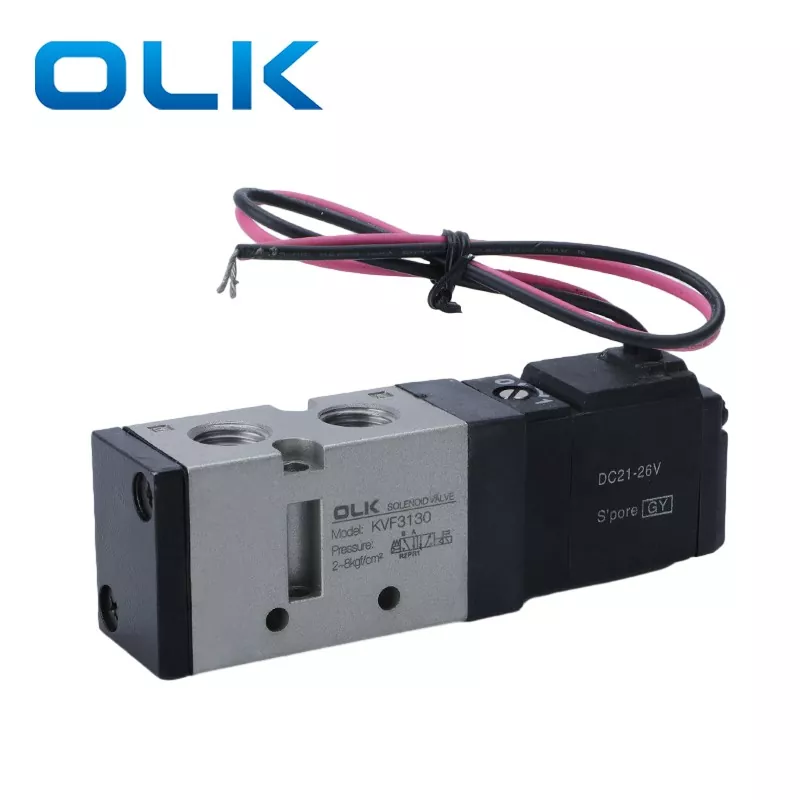

VF3130-□△B-02 |
2 θέση |
ενιαία δράση |
1,5~9(0,15~0,8) |
≤30 ms |
5 |
PT1/4 |
17.1 (0.95) |
0.21 |
|

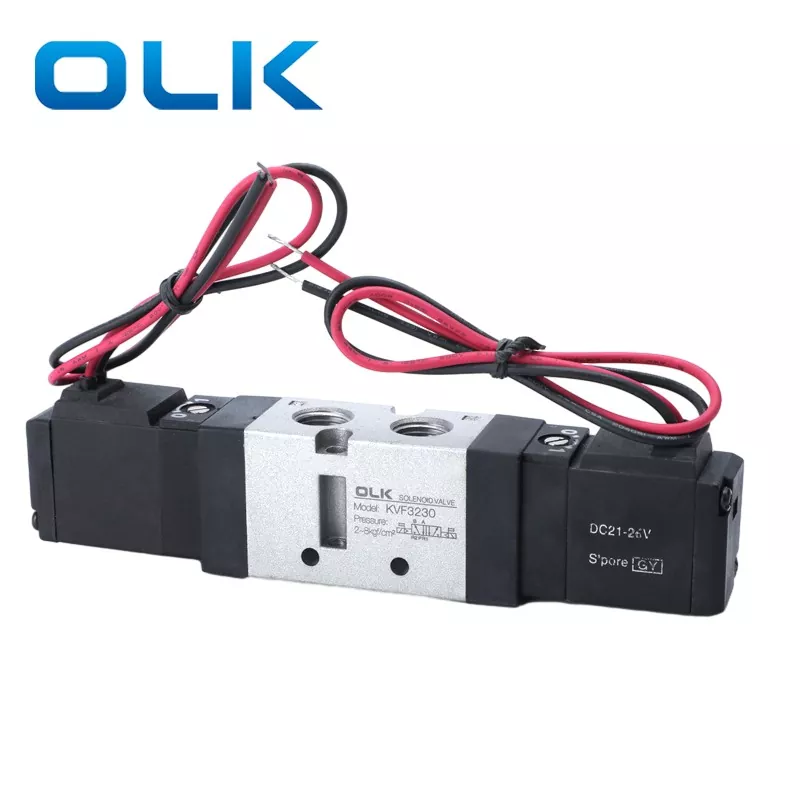

VF3230-□△B-02 |
2 θέση |
διπλή δράση |
1~9 (0,1~0,9) |
≤30 ms |
5 |
PT1/4 |
17.1 (0.95) |
0.29 |
|
VF3330-□△B-02 |
3 θέση |
διπλή ηλεκτρομαγνητική βαλβίδα vlave5/3way κλειστό κέντρο |
1~9 (0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
13,5 (0,75) |
0.42 |
|
VF3430-□△B-02 |
3 θέση |
διπλή ηλεκτρομαγνητική βαλβίδα vlave5/3way κέντρο εξάτμισης |
1~9 (0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
17.1 (0.95) |
0.42 |
|

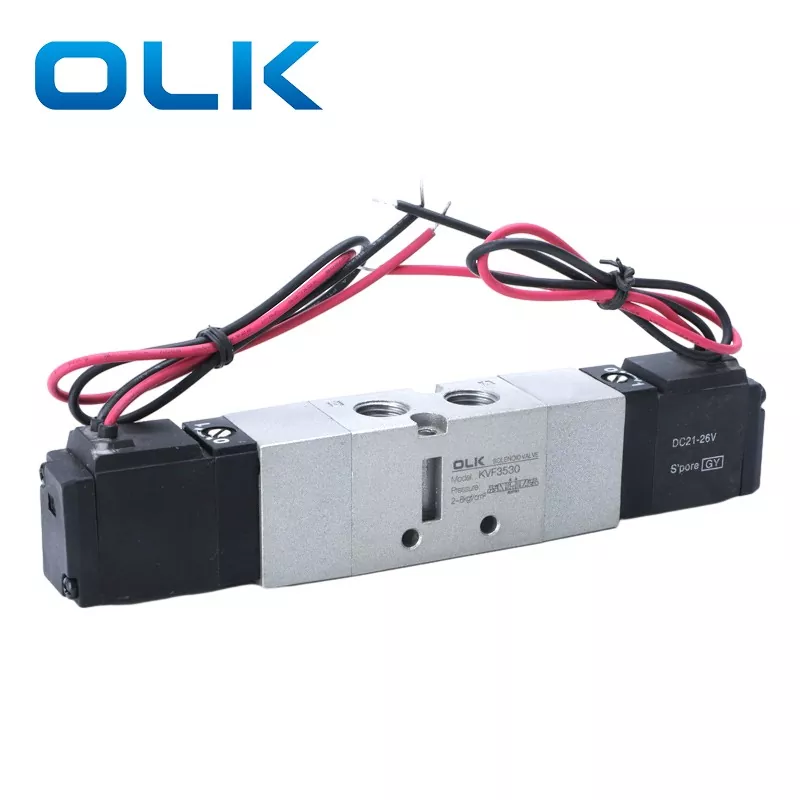

VF3530-□△B-02 |
3 θέση |
διπλή ηλεκτρομαγνητική βαλβίδα κέντρο πίεσης 5/3 κατευθύνσεων |
1~9 (0,1~0,9) |
≤50 ms |
3 |
PT1/4 |
16.2 (0.9) |
0.42 |
Τι μοντέλο μπορεί να αντικαταστήσει το DS3000/VF3000;
Το DS3000 μπορεί να αντικαταστήσει το TPC στην Κορέα με την ίδια λειτουργία και το VF 3000 μπορεί να αντικαταστήσει το SMC στην Ιαπωνία με την ίδια λειτουργία
Ποια είναι η διάμετρος του ακροφυσίου της ηλεκτρομαγνητικής βαλβίδας DS3000/VF3000 5 τρόπο;
Η οπή νήματος DS3000/VF3000 είναι PT1/4
