Brand:
OLKSeries:
VF5120/VF5220/VF5320/VF5420/VF5520Position:
5/2 way,5/3 wayPort size:
RC3/8Η ηλεκτρομαγνητική βαλβίδα VF5000 5/2 way, 5/3 way είναι Τύπος Direct Piping. Η οπή του καρουλιού είναι ειδικά επεξεργασμένη για να ελαχιστοποιεί την τριβή, να μειώνει την πίεση εκκίνησης και να παρατείνει τη διάρκεια ζωής. Με μεγάλο μέγεθος θύρας, η βαλβίδα παρέχει υψηλότερη ροή αέρα, καθιστώντας την ιδανική για λειτουργία πολλαπλών ενεργοποιητών ή μεσαίων έως μεγάλων κυλίνδρων. Το μέγεθος θύρας της σειράς VF5000 είναι 3/8.
Η αρθρωτή δομή του υποστηρίζει την εγκατάσταση πολλαπλής, επιτρέποντας την κεντρική παροχή αέρα και απλοποιώντας τις σωληνώσεις. Σχεδιασμένες για πνευματικές εφαρμογές υψηλής ροής, οι ηλεκτρομαγνητικές βαλβίδες σειράς DS/VF 3000 και 5000 εφαρμόζονται συνήθως σε βιομηχανικά μηχανήματα και αυτοματοποιημένες γραμμές παραγωγής.
· Υψηλή ροή
·Σωληνώσεις / Modular / Εξοικονόμηση χώρου
·Ανθεκτικότητα βιομηχανικού βαθμού
|
Κωδικός παραγγελίας |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Μοντέλο |
τύπος βαλβίδας |
|
δυναμικό |
τύπος γραμμής |
μανούλ |
μέγεθος θύρας |
|
Ηλεκτρομαγνητική βαλβίδα VF5000 |
130: μονή ηλεκτρομαγνητική βαλβίδα 5/2 κατεύθυνσης |
|
3:110 VAC |
G: τύπος γραμμής |
|
02:PT3/8 |
|
|
230:διπλή ηλεκτρομαγνητική βαλβίδα 5/2 τρόπο |
|
4:220 VAC |
Δ: Τύπος Ντιν |
|
|
|
|
330C: διπλή ηλεκτρομαγνητική βαλβίδα 5/3 κατευθύνσεων κλειστό κέντρο |
|
5:24 VDC |
DZ:DZ με φως |
|
|
|
|
430E: διπλή ηλεκτρομαγνητική βαλβίδα 5/3way κέντρο εξάτμισης |
|
6:12 VDC |
|
|
|
|
|
530P: Διπλή ηλεκτρομαγνητική βαλβίδα κέντρο πίεσης 5/3 κατευθύνσεων |
|
|
|
|
|
|
Κοινές προδιαγραφές |
|
|
Μέσο εργασίας |
Αέρας |
|
Θερμοκρασία γουόκ |
0-50℃ |
|
Λάδωμα |
Δεν χρειάζεται |
|
Χειροκίνητη παράκαμψη |
Κατσαβίδι-Κλείδωμα Τύπος |
|
Αντοχή σε κραδασμούς/κραδασμούς |
30G/5G (8,3--2000Hz) |
|
Περίφραξη |
Ανθεκτικό στη σκόνη |
|
Μοντέλο |
θέση |
σπείρα |
kgf/cm² (Mpa) |
Χρόνος απόκρισης (ms) |
Μέγ. Συχνότητα λειτουργίας |
μέγεθος θύρας |
Αποτελεσματική περιοχή διατομής²(CV) |
kgf |
|

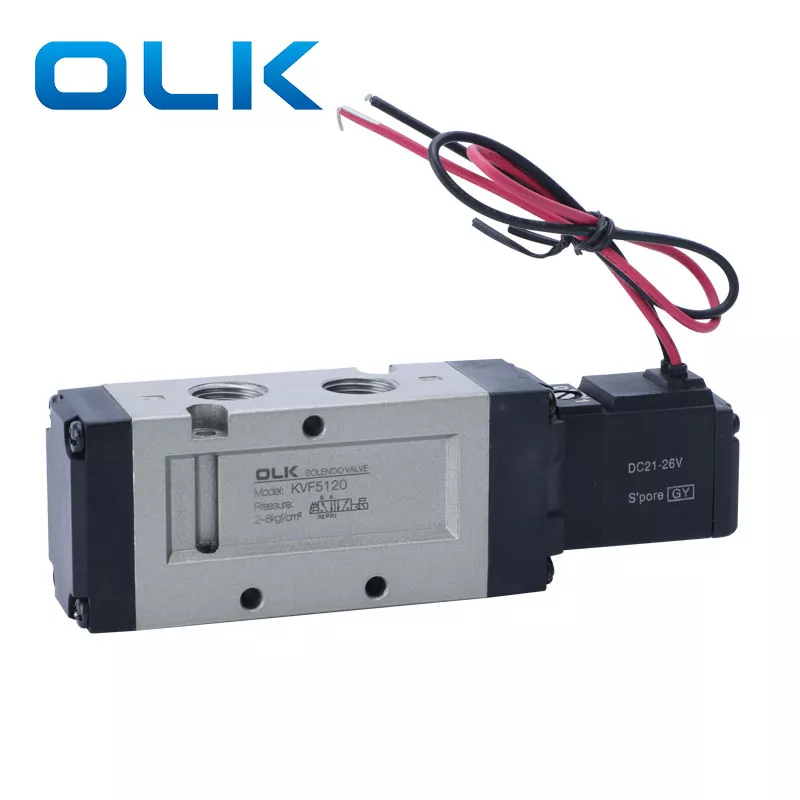

VF5120-□△B-02 |
2 θέση |
ενιαία δράση |
1,5~9(0,15~0,8) |
≤30 ms |
5 |
PT3/8 |
45 (2,5) |
0.38 |
|

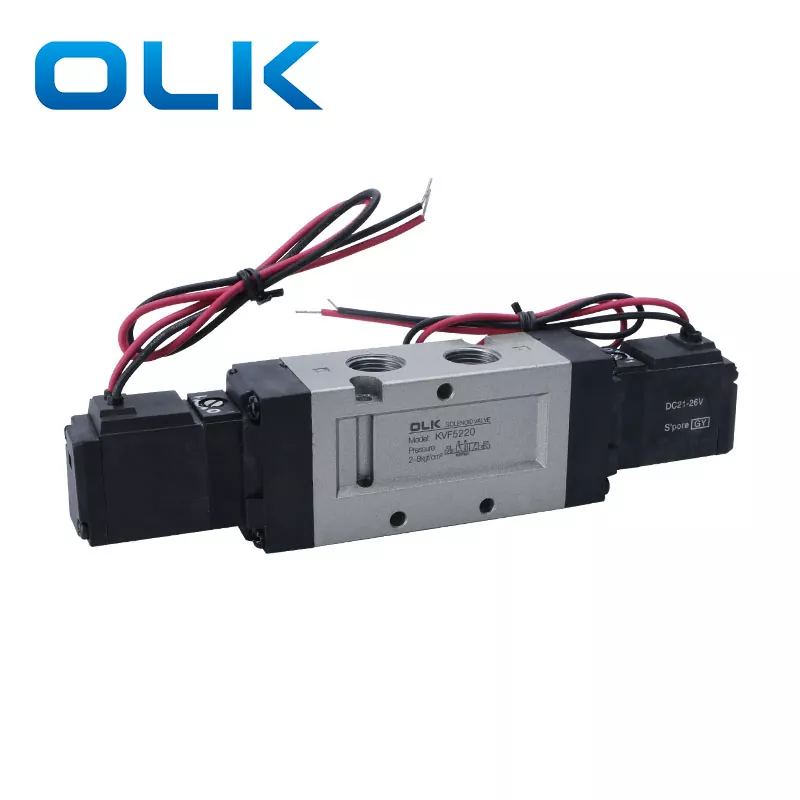

VF5220-□△B-02 |
2 θέση |
διπλή δράση |
1~9 (0,1~0,9) |
≤30 ms |
5 |
PT3/8 |
45 (2,5) |
0.45 |
|
VF5320-□△B-02 |
3 θέση |
διπλή ηλεκτρομαγνητική βαλβίδα vlave5/3way κλειστό κέντρο |
1~9 (0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
|

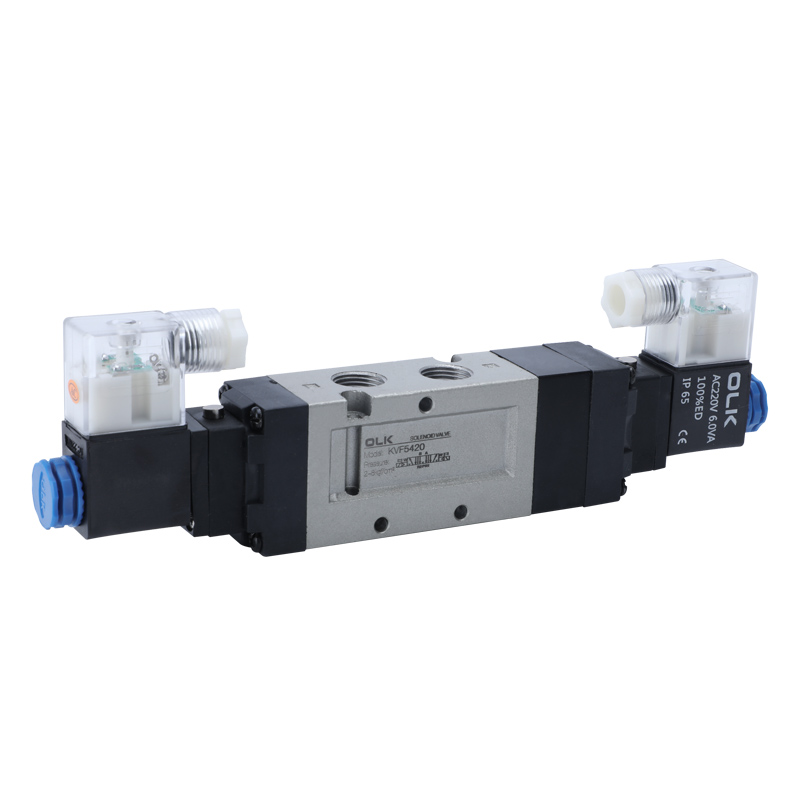

VF5420-□△B-02 |
3 θέση |
διπλή ηλεκτρομαγνητική βαλβίδα vlave5/3way κέντρο εξάτμισης |
1~9 (0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
41.4 (2.3) |
0.53 |
|

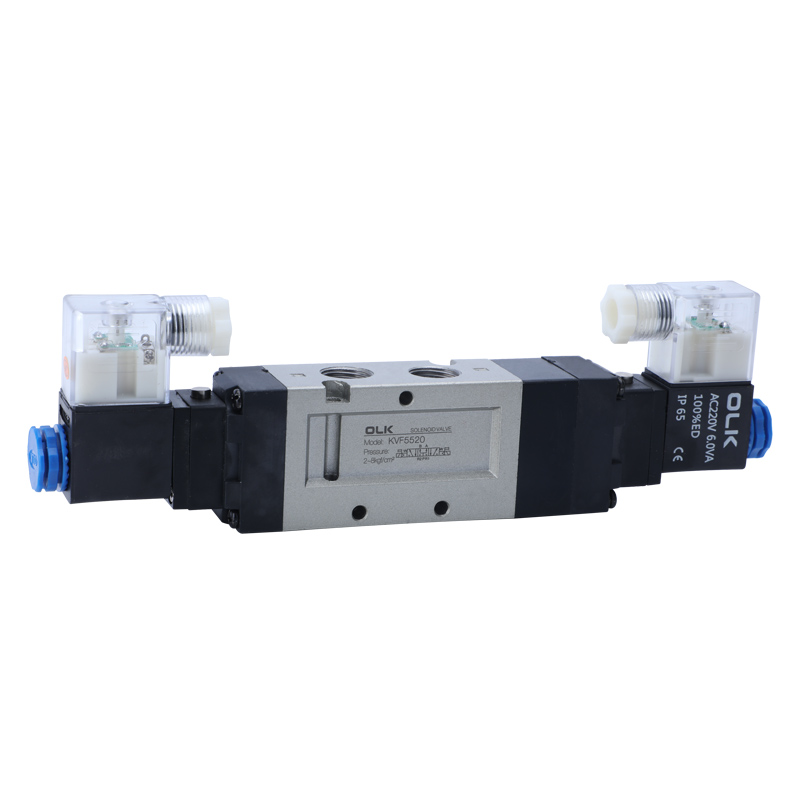

VF5520-□△B-02 |
3 θέση |
διπλή ηλεκτρομαγνητική βαλβίδα κέντρο πίεσης 5/3 κατευθύνσεων |
1~9 (0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
Τι μοντέλο μπορεί να αντικαταστήσει το DS5000/VF5000;
Το DS5000 μπορεί να αντικαταστήσει το TPC στην Κορέα με την ίδια λειτουργία και το VF 5000 μπορεί να αντικαταστήσει το SMC στην Ιαπωνία με την ίδια λειτουργία
Ποια είναι η διάμετρος ακροφυσίου της ηλεκτρομαγνητικής βαλβίδας DS5000/VF5000 5 τρόπο;
Η οπή νήματος DS5000/VF5000 είναι PT3/8
