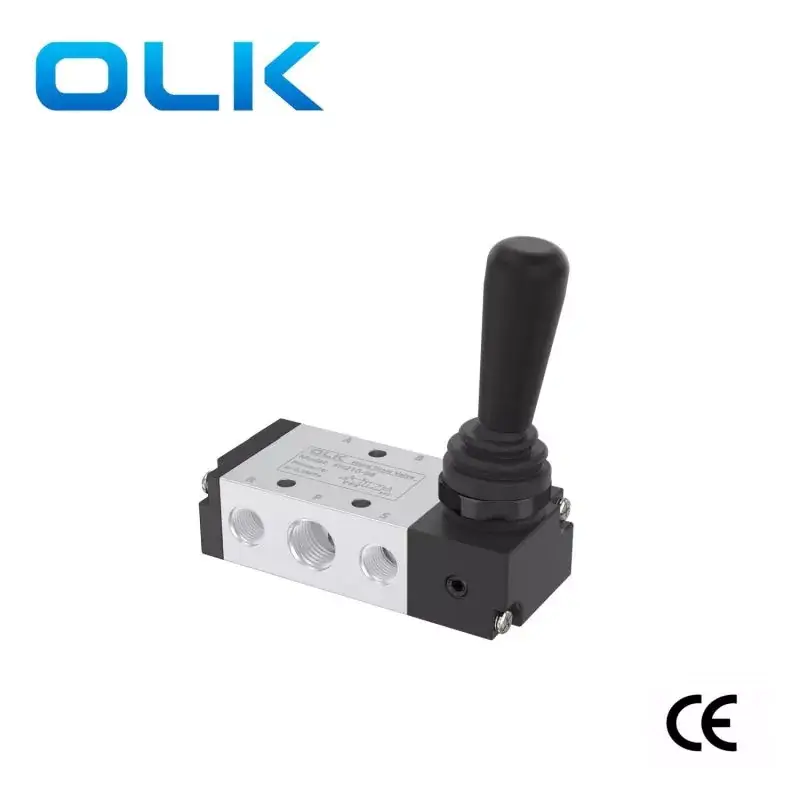

Η βαλβίδα μοχλού Ouleikai (OLK) 4H προσφέρει απλή και αξιόπιστη λειτουργία, χωρίς σύνθετα εξαρτήματα ηλεκτρικού ελέγχου, εξασφαλίζοντας υψηλή αξιοπιστία και καταλληλότητα για βασικά σενάρια ελέγχου πνευματικού ελέγχου. Οι χρήστες μπορούν να προσαρμόσουν την κατεύθυνση ροής αερίου με τη λειτουργία της βαλβίδας μοχλού χεριών σύμφωνα με τις πραγματικές ανάγκες.
Βαλβίδες μοχλού 4H Βαλβίδες εφαρμογών: Εργαστηριακές εφαρμογές, όπως εργαστηριακά πνευματικά συστήματα, ερευνητικός εξοπλισμός κ.λπ.
Σημειώσεις: Εάν υπάρχουν ανωμαλίες κατά τη χρήση, όπως διαρροή αερίου ή παρεμπόδιση βαλβίδων, σταματήστε να χρησιμοποιείτε αμέσως και επικοινωνήστε με το προσωπικό πωλήσεων της OLK Company για την υπηρεσία μετά την πώληση.
ΣΥΜΒΟΛΟ:
Κωδικός παραγγελίας
4H
2
30C
08
ΜΟΝΤΕΛΟ:
ΚΩΔΙΚΑΣ:
Τύπος βαλβίδας:
Μέγεθος θύρας:
4H: Βαλβίδα χειροκίνητης βαλβίδας μοχλού Επαναφορά
2: 200 σειρές
10: 5/2 Βαλβίδα δρόμου
200 σειρές: 06: G1/8

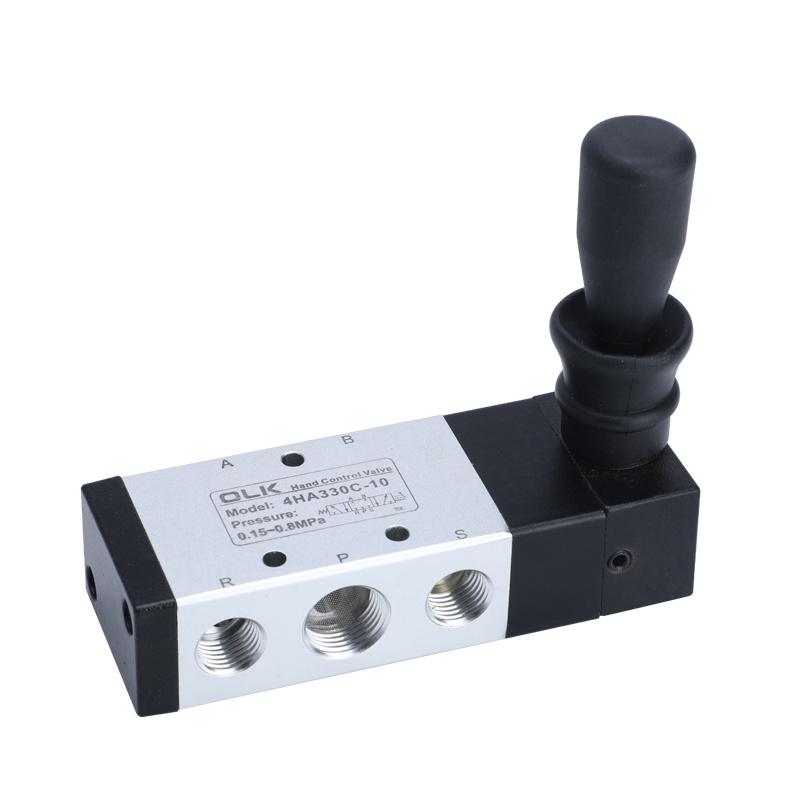

4HA: Βαλβίδα χεριών χεριών μοχλού με ελατήριο-επιστροφής
3: 300 σειρές
30c: 5/3, 3 Κλειστό κέντρο θέσης
200 σειρές: 08: G1/4
30Ε: 5/3 τρόπος, 3 Κέντρο εξάτμισης θέσης
300 Σειρά: 08: G1/8
30p: 5/3, 3 Κέντρο πίεσης θέσης
300 Σειρά: 10: G3/8
1. Χειροκίνητη λειτουργία, ομαλή ενεργοποίηση, ακριβής και αξιόπιστη τοποθέτηση.
2. Δομή τύπου εμβόλου, εξαιρετική σφράγιση, συμπαγές μέγεθος, ελαφριά, εύκολη εγκατάσταση και αποσυναρμολόγηση.
3. Η εσωτερική οπή επεξεργάζεται με ειδική τεχνική, με αποτέλεσμα χαμηλή αντίσταση τριβής και μακρά διάρκεια ζωής.
4. Δεν υπάρχει ανάγκη για λίπανση πετρελαίου.
5. Λειτουργία εγκατάστασης πάνελ, εύκολη και βολική εγκατάσταση, ικανοποιώντας διάφορες ανάγκες των πελατών.
1) Η χειροκίνητη βαλβίδα Reset Triual Reset με τριών θέσεων χρησιμοποιεί την τοποθέτηση της μπάλας Spring Spring, διευκολύνοντας την εναλλαγή. Παρακαλείσθε να είστε προσεκτικοί για να μην εφαρμόσετε υπερβολική δύναμη κατά τη διάρκεια της λειτουργίας, καθώς αυτό μπορεί να οδηγήσει σε λανθασμένες θέσεις ελέγχου και ακούσιες ενέργειες.
2) Κατά τη τοποθέτηση με ένα πάνελ, μπορείτε είτε να αφαιρέσετε είτε να διατηρήσετε το διαχωριστικό με βάση τη συγκεκριμένη κατάσταση.
3) Συμβουλευτείτε το διάγραμμα για διαφορετικές προσεγγίσεις εγκατάστασης.
Ειδική σημείωση: Κατά την εξασφάλιση του πίνακα, εξετάστε το πάχος της πλάκας τοποθέτησης και τη διάμετρο της οπής τοποθέτησης.
|
μέσο εργασίας |
Αέρας (διηθημένο μέσω φίλτρου άνω των 40 μm) |
|
Δράση |
Χειροκίνητος άμεσος έλεγχος |
|
λίπανση |
περιττός |
|
Εύρος πίεσης εργασίας MPA (PSI) |
0 ~ 0,8 (0 ~ 114) |
|
Εγγυημένη αντίσταση πίεσης |
1.5MPa (215psi) |
|
Θερμοκρασία εργασίας ° C |
-20 ~ 70 |
|
Υλικό σώματος |
κράμα αργιλίου |
|
μοντέλο |
Διάμετρος λιμένων |
Αριθμός θέσεων |
Περιοχή διατομής ροής MM2 (τιμή CV) |
|
4H210-06 |
Πρόσληψη = outlet = g1/8 |
2 θέση 5 τρόπος |
14.0 (0.78) |
|
4H230C-06 |
Πρόσληψη = outlet = g1/8 |
Τρεις θέσεις πέντε δρόμων |
12.0 (0.67) |
|
4H230E-06 |
Πρόσληψη = outlet = g1/8 |
Τρεις θέσεις πέντε δρόμων |
12.0 (0.67) |
|
4H230P-06 |
Πρόσληψη = outlet = g1/8 |
Τρεις θέσεις πέντε δρόμων |
12.0 (0.67) |
|
4H210-08 |
Πρόσληψη = outlet = g1/4 |
2 θέση 5 τρόπος |
16.0 (0.89) |
|
4H230C-08 |
Πρόσληψη = outlet = g1/4 |
Τρεις θέσεις πέντε δρόμων |
12.0 (0.67) |
|
4H230E-08 |
Πρόσληψη = outlet = g1/4 |
Τρεις θέσεις πέντε δρόμων |
12.0 (0.67) |
|
4H230P-08 |
Πρόσληψη = outlet = g1/4 |
Τρεις θέσεις πέντε δρόμων |
12.0 (0.67) |
|
4H310-08 |
Πρόσληψη = outlet = g1/4 |
2 θέση 5 τρόπος |
25.0 (1.39) |
|
4H330C-08 |
Πρόσληψη = outlet = g1/4 |
Τρεις θέσεις πέντε δρόμων |
18.0 (1.00) |
|
4H330E-08 |
Πρόσληψη = outlet = g1/4 |
Τρεις θέσεις πέντε δρόμων |
18.0 (1.00) |
|
4H330P-08 |
Πρόσληψη = outlet = g1/4 |
Τρεις θέσεις πέντε δρόμων |
18.0 (1.00) |
|

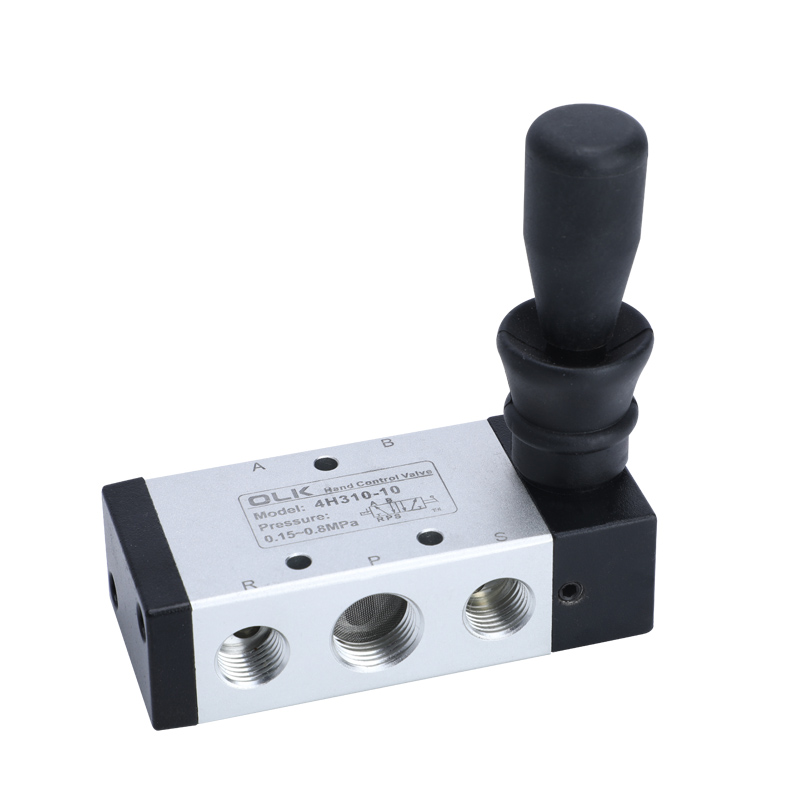

4H310-10 |
Inlet = outlet = g3/8 εξάτμιση = g1/4 |
2 θέση 5 τρόπος |
30.0 (1.67) |
|
4H330C-10 |
Inlet = outlet = g3/8 εξάτμιση = g1/4 |
Τρεις θέσεις πέντε δρόμων |
18.0 (1.00) |
|
4H330E-10 |
Inlet = outlet = g3/8 εξάτμιση = g1/4 |
Τρεις θέσεις πέντε δρόμων |
18.0 (1.00) |
|
4H330P-10 |
Inlet = outlet = g3/8 εξάτμιση = g1/4 |
Τρεις θέσεις πέντε δρόμων |
18.0 (1.00) |
