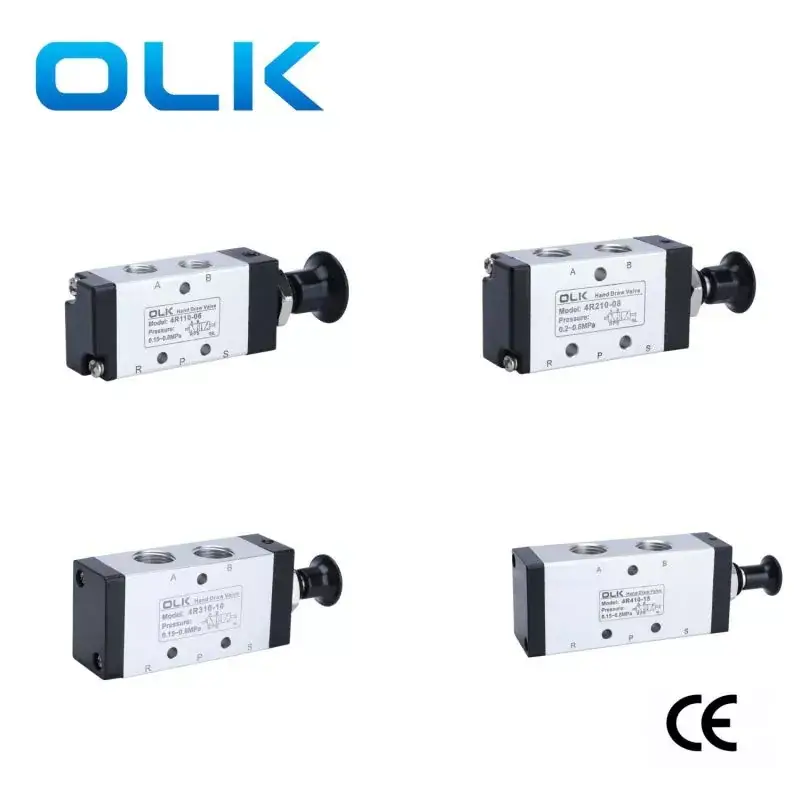

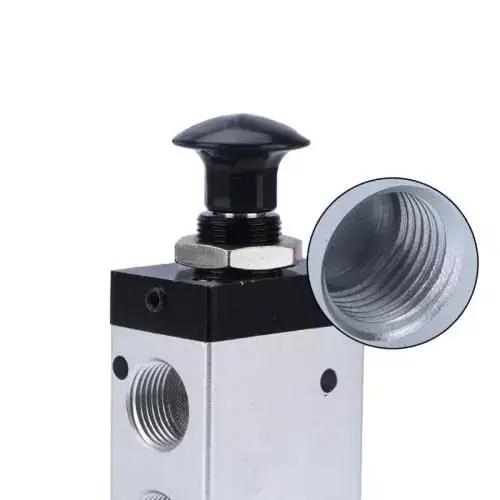

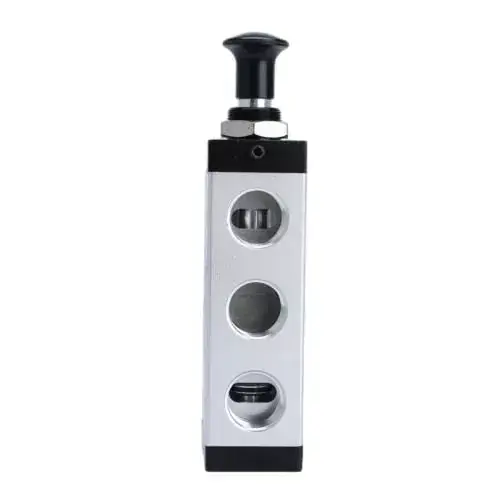

Η χειροκίνητη βαλβίδα 5 κατευθύνσεων σειράς Ouleikai (OLK) 4R υιοθετεί σχεδιασμό 2/5, επιτρέποντας τον έλεγχο και την εναλλαγή διαφόρων αερίων, κατάλληλα για τις απαιτήσεις διαφορετικών πνευματικών συστημάτων. Η λειτουργία έλξης με το χέρι ελέγχει την αλλαγή κατεύθυνσης, καθιστώντας βολικό για τους χειριστές να ελέγχουν χειροκίνητα την κατεύθυνση ροής αερίου με υψηλή ευελιξία.
Σημειώσεις: Μην υπερβαίνετε το εύρος της ονομαστικής πίεσης εργασίας της βαλβίδας χειροκίνητης έλξης για να αποφύγετε να επηρεάσετε την ασφάλεια και τη σταθερότητα του προϊόντος. Σενάρια χρήσης: Χρησιμοποιείται για έλεγχο αερίων σε εργαστηριακά συστήματα αερίου και παρόμοιες εφαρμογές.
ΣΥΜΒΟΛΟ:
Κωδικός παραγγελίας:
4R
2
10
08
ΜΟΝΤΕΛΟ:
ΣΕΙΡΑ
ΛΕΙΤΟΥΡΓΙΑ:
ΜΕΓΕΘΟΣ ΘΥΡΑΣ:
Βαλβίδα χειρός 4L:5/2
Σειρά 1:100
Θέση 10:2
100 series:06:G1/8
2:200 seires
200 series:06:G1/8
3:300 seires
200 series:08:G1/4
300 series:08:G1/8
300 series:10:G3/8
|
μέσο εργασίας |
Αέρας (φιλτραρισμένος μέσω φίλτρου άνω των 40μm) |
|
Δράση |
Χειροκίνητη άμεση δράση |
|
λιπαντικό |
unnecessary |
|
Εύρος πίεσης εργασίας MPa(psi) |
0~0,8 (0~114) |
|
Εγγυημένη αντοχή στην πίεση |
1,5 MPa (215psi) |
|
Θερμοκρασία λειτουργίας °C |
-20~70 |
|
Υλικό σώματος |
κράμα αργιλίου |
|
μοντέλο |
Διάμετρος θύρας |
Επιφάνεια διατομής ροής mm² (τιμή CV) |
|
4R110-M5 |
Μ5 |
5,5 (0,3) |
|
4R110-06 |
G1/8 |
12,0 (0,67) |
|
4R210-06 |
G1/8 |
14,0 (0,78) |
|
4R210-08 |
G1/4 |
16,0 (0,89) |
|
4R310-08 |
G1/4 |
25,0 (1,39) |
|
4R310-10 |
G3/8 |
30,0 (1,67) |
|
4R410-15 |
G1/2 |
50,0 (2,79) |
