Brand:
OLKAction:
Manul,Hand controlPosition:
4/2 way,4/3 wayPort size:

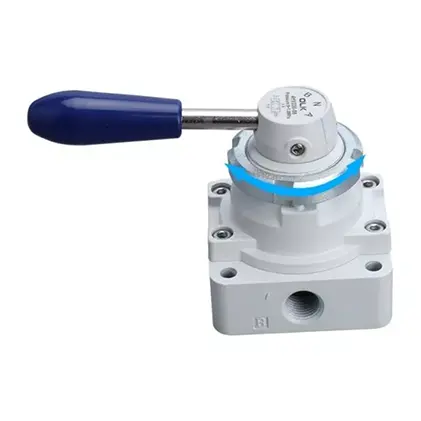

PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4Η χειροκίνητη βαλβίδα τεσσάρων θυρών/τριών θυρών σειράς Ouleikai (OLK) 4HV αλλάζει με περιστροφή του χειροκίνητου μοχλού, προσφέροντας καλή αίσθηση αφής και ομαλή λειτουργία.
Η χειροκίνητη βαλβίδα 4HV διαθέτει μεγάλη αποτελεσματική περιοχή ροής και χαμηλή απώλεια πίεσης, η οποία συμβάλλει στη μείωση της κατανάλωσης ενέργειας και στη βελτίωση της απόδοσης κατά τη μεταφορά υγρού. Επιπλέον, προσφέρει δύο τύπους εγκατάστασης στους χρήστες που μπορούν να επιλέξουν: εγκατάσταση πάνελ και εγκατάσταση στο κάτω μέρος, με περικόχλια στερέωσης που περιλαμβάνονται για την εγκατάσταση πάνελ.
Συνολικά, η χειροκίνητη βαλβίδα Ouleikai (OLK) 4HV είναι μια υψηλής απόδοσης και φιλική προς το χρήστη βαλβίδα ελέγχου που χρησιμοποιείται ευρέως σε διάφορους βιομηχανικούς τομείς. Για πιο λεπτομερείς πληροφορίες σχετικά με τη χειροκίνητη βαλβίδα 4HV, συνιστάται να συμβουλευτείτε το σχετικό εγχειρίδιο προϊόντος ή να μιλήσετε με επαγγελματικό τεχνικό προσωπικό.
1. Ομαλή και ελαφριά στροφή με καλή αίσθηση αφής, ακριβής τοποθέτηση:
2. Μεγάλη αποτελεσματική περιοχή ροής με χαμηλή απώλεια πίεσης.
3. Μεγάλη αποτελεσματική περιοχή ροής.
4. Δύο διαθέσιμες μέθοδοι εγκατάστασης: εγκατάσταση πίνακα και κάτω μέρος. Η εγκατάσταση πάνελ συνοδεύεται από παξιμάδια στερέωσης.
|
Κωδικός παραγγελίας |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Μοντέλο |
σειρά |
θέση |
|
Μέγεθος θύρας |
Τύπος εγκατάστασης: |
|
4HV：Σειρά 4HV χειροκίνητη περιστρεφόμενη βαλβίδα |
Σειρά 2:200 |
10:2 θέση 4 Λιμάνι |
|
06:PT1/8 |
Κενό |
|
|
Σειρά 3:300 |
30:3 θέση 4 Λιμάνι |
|
08:PT1/4 |
S: Τοποθέτηση πάνελ (με παξιμάδι βαλβίδας) |
|
|
Σειρά 4:400 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
μέσο εργασίας |
Αέρας (φιλτραρισμένος μέσω φίλτρου άνω των 40μm) |
|
Δράση |
έλεγχος χεριών |
|
λιπαντικό |
περιττός |
|
Εύρος πίεσης εργασίας MPa(psi) |
0~1,0 (~145) |
|
Εγγυημένη αντοχή στην πίεση |
1,5 MPa (215psi) |
|
Θερμοκρασία λειτουργίας °C |
-20~70 |
|
μοντέλο |
Διάμετρος θύρας |
αριθμός θέσεων |
Πραγματική επιφάνεια διατομής mm² (τιμή CV) |
|
4HV210-06 |
PT1/8 |
2 θέση 4 τρόπος |
14,0 (0,78) |
|
4HV230-06 |
PT1/8 |
3 θέση 4 τρόπος |
14,0 (0,78) |
|
4HV210-08 |
PT1/4 |
2 θέση 4 τρόπος |
14,0 (0,78) |
|
4HV230-08 |
PT1/4 |
3 θέση 4 τρόπος |
14,0 (0,78) |
|
4HV310-08 |
PT1/4 |
2 θέση 4 τρόπος |
30,0 (1,67) |
|
4HV330-08 |
PT1/4 |
3 θέση 4 τρόπος |
30,0 (1,67) |
|
4HV310-10 |
PT3/8 |
2 θέση 4 τρόπος |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
3 θέση 4 τρόπος |
33,0 (1,83) |
|
4HV410-15 |
PT1/2 |
2 θέση 4 τρόπος |
88,0 (4,89) |
|
4HV430-15 |
PT1/2 |
3 θέση 4 τρόπος |
88,0 (4,89) |
|
4HV410-20 |
PT3/4 |
2 θέση 4 τρόπος |
95,0 (5,27) |
|
4HV430-20 |
PT3/4 |
3 θέση 4 τρόπος |
95,0 (5,27) |
|

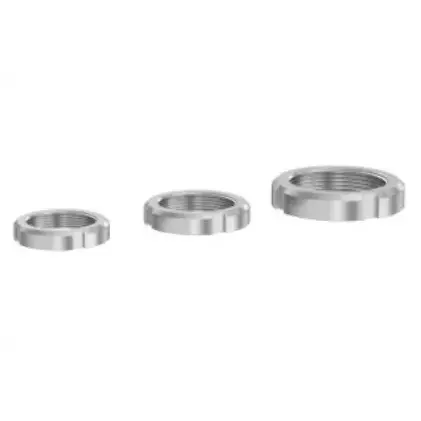

Μοντέλο: |
Νήμα: |
|
4HV200 |
Μ35Χ1,5 |
|
4HV300 |
Μ40Χ1,5 |
|
4HV400 |
Μ52Χ1,5 |
|
|
|
|
Πνευματικές περιστροφικές βαλβίδες χειρός OLK – Σύγκριση 5 μοντέλων |
|||||||||
|
Φωτογραφία |
|
|
|
|
|
|
|
|
|
|
Μοντέλο OLK |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|

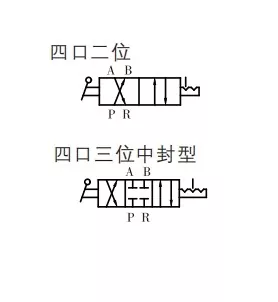

Θέση |
2 Θέση 4 Τρόπος |
|
3 Θέση 4 Τρόπος |
|
3 Θέση 4 Τρόπος |
|
3 Θέση 4 Τρόπος |
|
3 Θέση 4 Τρόπος |
|
|
3 Θέση 4 Τρόπος |
|
|
|
|
|
|
|
|
|
Μέγεθος θύρας |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4,PT3/8,PT1/2 |
|
PT1/4,PT3/8,PT1/2 |
|
G1/4 |
|
Χαρακτηριστικά προϊόντος |
Τοποθέτηση πάνελ |
|
Α: Τετραπλευρική διεπαφή Β: διεπαφή δύο πλευρών, με εξασθένηση ήχου στο κάτω μέρος |
|
|
|
|
|
Κενό: Μία τρύπα στη μία πλευρά L: Δύο τρύπες στις αντίθετες πλευρές; Δ: Τέσσερις τρύπα στο κάτω μέρος. |
|
|
|
|
|
|
|
|
|
|
|
|
Λαβή |
Αφαιρούμενη λαβή |
|
Αφαιρούμενη λαβή |
|
Αφαιρούμενη λαβή |
|
Μη αφαιρούμενες/ Πλαστικές λαβές |
|
Αφαιρούμενη λαβή, λαβή κατά των εγκαυμάτων |
|
|
|
|
|
|
|
|
|
|
|
|
Διαστάσεις βάσης |
Σειρά 200:62 χλστ |
|
61,3 χλστ |
|
74 χλστ |
|
74 χλστ |
|
55 χλστ |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Ποιο είναι το χαρακτηριστικό της χειροβαλβίδας ελέγχου 4HV;
Η χειροβαλβίδα 4HV μπορεί να τοποθετηθεί σε πίνακα.
Πόσες θέσεις μπορούν να επιλεγούν στη χειροκίνητη βαλβίδα 4HV;
Μπορείτε να επιλέξετε 2 θέσεις 4 κατευθύνσεων και 3 θέσεις 4 κατευθύνσεις δύο τύπου.
