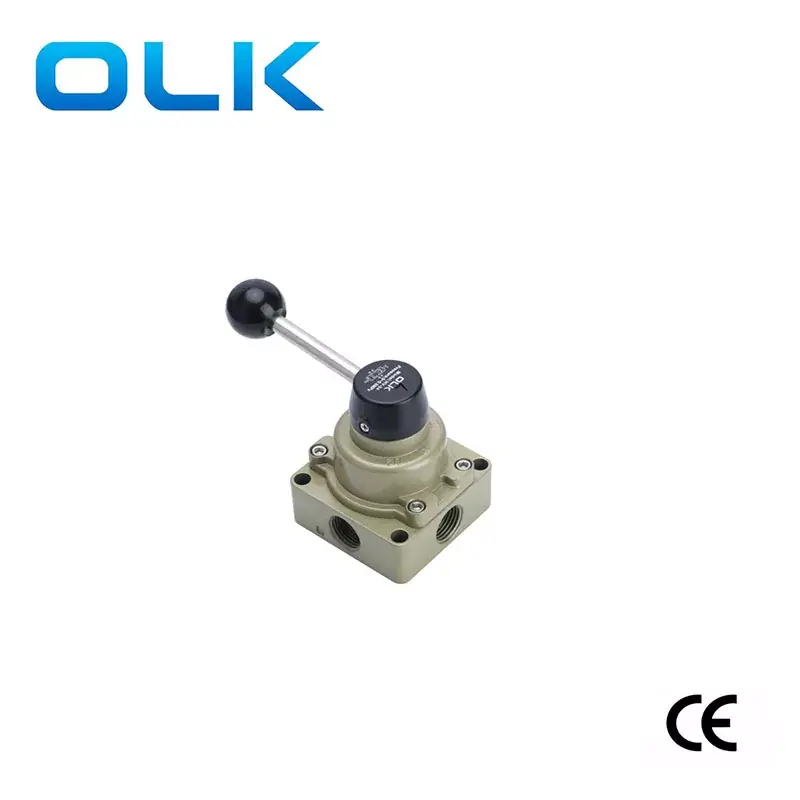

OLK IS HV Σειρά Χειροκίνητη περιστρεφόμενη βαλβίδα 4 Way Κατασκευαστής και προμηθευτής στην China.OULIKAI (OLK) HV-02/03/04 Σειρά τετράπλευρη βαλβίδων χειροκίνητης λειτουργίας διαθέτουν βάση κράματος αλουμινίου και περιβλή Το κράμα αλουμινίου έχει ανώτερες φυσικές ιδιότητες σε σύγκριση με το καθαρό αλουμίνιο. Η διαφορά μεταξύ των χειροκίνητων βαλβίδων HV-02, HV-03 και HV-04 έγκειται στο μέγεθος της διεπαφής. Αυτές οι βαλβίδες διαθέτουν τρία ρυθμιζόμενα γρανάζια με σαφή σημάδια γραναζιών και χρησιμοποιούνται συνήθως για τον έλεγχο των κυλίνδρων, μεταξύ άλλων εφαρμογών.
Όταν μετατραπεί στο γρανάζι 02, η θύρα εξάτμισης B απελευθερώνει αέρα, οι αεραγωγοί της θύρας εξάτμισης και ο κύλινδρος εκτείνεται.
Όταν μεταβείτε στο γρανάζι Ν, τόσο οι θύρες εξάτμισης Α και Β είναι κλειστές και ο κύλινδρος σταματά στα μέσα του δρόμου.
Όταν μετατραπεί στο γρανάζι 01, η θύρα εξάτμισης απελευθερώνει αέρα, οι αεραγωγοί της θύρας εξάτμισης Β και ο κύλινδρος αποσύρεται.
|
Μοντέλο |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Μέσο εργασίας |
Air (φίλτρο μέσω οθόνης φίλτρου άνω των 40μm) |
|||
|
Λειτουργία δράσης |
Χειριστήριο |
|||
|
Μέγεθος θύρας |
Είσοδος = outlet = pt1/4 |
|||
|
Κλίμακα πίεσης |
0.15-0.8MPa (21-114psi) |
|||
|
Θέση |
Λιμάνι 2/4 |
3/4 θύρα |
Λιμάνι 2/4 |
3/4 θύρα |
|
Πίεση |
'-10-60 ℃ |
|||
|
Πίεση απόδειξης |
1.5MPa (215psi) |
|||
|
OLK Pneumatic Hand Rotary Valves - 5 Σύγκριση μοντέλων |
|||||||||
|
Φωτογραφία |
|
|
|
|
|
|
|
|
|
|
Μοντέλο OLK |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Θέση |
2 Θέση 4 τρόπος |
|
3 Θέση 4 τρόπος |
|
3 Θέση 4 τρόπος |
|
3 Θέση 4 τρόπος |
|
3 Θέση 4 τρόπος |
|
|
3 Θέση 4 τρόπος |
|
|
|
|
|
|
|
|
|
Μέγεθος θύρας |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Χαρακτηριστικά προϊόντος |
Τοποθέτηση σε πάνελ |
|
Α: τετράπλευρη διεπαφή Β: διεπαφή δύο πλευρών, με εξασθένηση ήχου στο κάτω μέρος |
|
|
|
|
|
Κενό: Μια τρύπα στη μία πλευρά L: Δύο τρύπες στις αντίθετες πλευρές ； D: Τέσσερις τρύπα στο κάτω μέρος ； |
|
|
|
|
|
|
|
|
|
|
|
|
Λαβή |
Αφαιρούμενη λαβή |
|
Αφαιρούμενη λαβή |
|
Αφαιρούμενη λαβή |
|
Μη αφαιρούμενες/ πλαστικές λαβές |
|
Αφαιρείται λαβή, λαβή αντι-σκαλοπατιών |
|
|
|
|
|
|
|
|
|
|
|
|
Διαστάσεις βάσης |
200 σειρές: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Μοντέλο |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Μέσο εργασίας |
Air (φίλτρο μέσω οθόνης φίλτρου άνω των 40μm) |
|||||
|
Λειτουργία δράσης |
Χειριστήριο |
|||||
|
Μέγεθος θύρας |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Κλίμακα πίεσης |
0.15-0.8MPa (21-114psi) |
|||||
|
Θέση |
Λιμάνι 2/4 |
3/4 θύρα |
Λιμάνι 2/4 |
3/4 θύρα |
Λιμάνι 2/4 |
3/4 θύρα |
|
Πίεση |
'-10-60 ℃ |
|||||
|
Πίεση απόδειξης |
1.5MPa (215psi) |
|||||
