4v200 ηλεκτρομαγνητική βαλβίδα 5 τρόπος

Κωδικός παραγγελίας

4V

2

10

6

AC110V

Μοντέλο

Κώδικας

τύπος βαλβίδας

μέγεθος θύρας

δυναμικό

Πηνίο απόδειξης έκρηξης

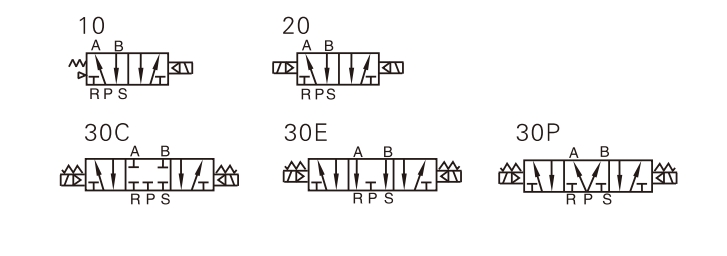

4V: Αθλητισμός 2 (3) Λειτουργία θέσης θέσης

2: 200 σειρές

10: Μονοπόλεμος 5/2 τρόπος

06: G1/8

AC220V

Όχι: Τύπος DIN

20: Διπλή ηλεκτρομαγνητική βαλβίδα 5/2 τρόπος

06: G1/4

DC24V

I: Τύπος γραμμής

30C: Διπλό ηλεκτρομαγνητικό VLAVE5/3WAY CENTER

AC110V

30E: Διπλό ηλεκτρομαγνητικό κέντρο εξάτμισης VLAVE5/3WAY

AC24V

30p: Διπλή ηλεκτρομαγνητική βαλβίδα 5/3 τρόπος πίεσης δρόμου

DC12V

Μοντέλο

4V210-06 4V220-06

4V230C-06 4V230E-06 4V230P-06

4V210-08 4V220-08

4V230C-08 4V230E-08 4V230P-08

Μέσο εργασίας

Air (φίλτρο μέσω οθόνης φίλτρου άνω των 40μm)

Λειτουργία δράσης

Εσωτερικός τύπος πιλοτικού

μέγεθος θύρας

Inlet = outlet = θύρα εξάτμισης = g1/8

Inlet = outlet = g1/4 θύρα εξάτμισης = g1/8

Αποτελεσματική περιοχή διατομής

14.0mm² (CV = 0.78）

12.0mm² (CV = 0.67）

16.0mm² (CV = 0.89）

12.0mm² (CV = 0.67）

Θέσεις

5/2 λιμάνι

5/3 θύρα

5/2 λιμάνι

5/2 λιμάνι

Κλίμακα πίεσης

0.15-0.8 MPa (21-114psi)

Πίεση απόδειξης

1.5MPa (215psi)

Πίεση εργασίας

'-20-70 ℃

Υλικό σώματος

Κράμα αργιλίου

Λάδωμα

Δεν χρειάζεται

Συχνότητα max.operating

5 φορές/δευτερόλεπτο

3 φορές/δευτερόλεπτο

5 φορές/δευτερόλεπτο

3 φορές/δευτερόλεπτο

Βάρος

4V210-06: 220 g 4v220-06: 320 g

360 g

4V210-08: 220 g 4v220-08: 320 g

360 g
