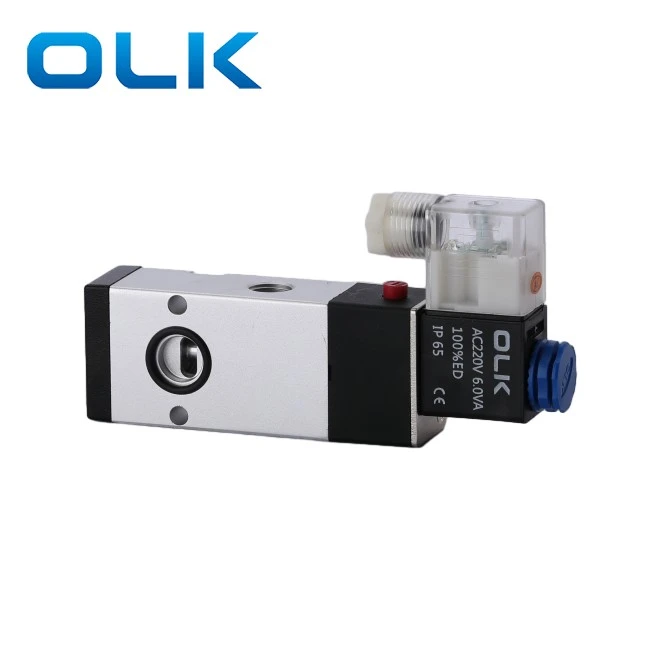

5 Way 4N310-08 Πλάκα ηλεκτρομαγνητική βαλβίδα

OLK 2POSITION 5 WAY 4N310-08 Η βαλβίδα της βαλβίδας πλάκας είναι το μέγεθος της θύρας G1/4.

5 Way 4N310-08 είναι ειδικά για το σύστημα κυλίνδρων-σφιγκτήρα εργαλείων, κατάλληλο για σενάρια μεταγωγής υψηλής συχνότητας. Και είναι αφιερωμένο σε εξοπλισμό αυτοματισμού, όπως εργαλεία CNC και κέντρα κατεργασίας.

5 Way 4N310-08 Πλατουλοπάθειας Πλάκας Χαρακτηριστικά Βαλβίδων:

Αφιερωμένος σχεδιασμός για κύλινδρο μαχαιριού/κύλινδρος σύσφιξης

ΑΕΡΑ ΕΛΕΓΧΟΣ ΣΤΗΝ ΠΛΑΙΣΙΟ, συμπαγής δομή

Προαιρετική τάση: AC220V / DC24V

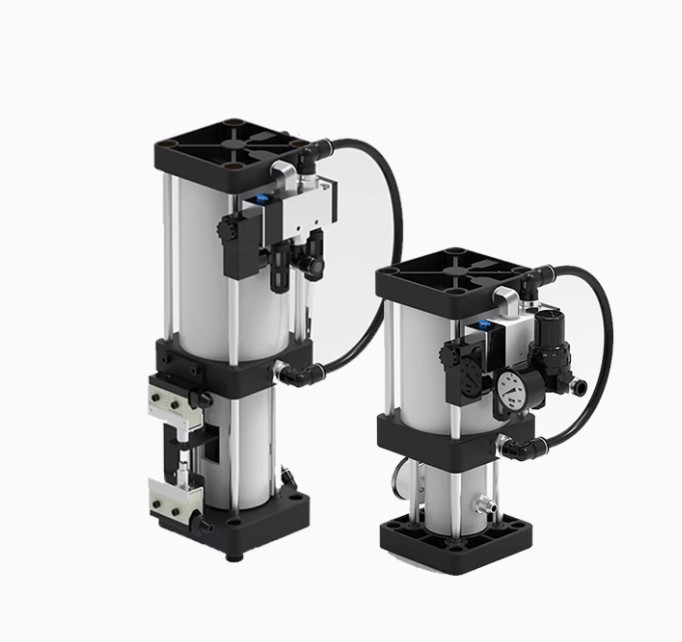

Επισκόπηση του κυλίνδρου απελευθέρωσης εργαλείων (TRC)

Ο κύλινδρος απελευθέρωσης εργαλείων χρησιμοποιείται ειδικά για τους άξονες της μηχανής CNC για την απελευθέρωση εργαλείων. Αυτός ο κύλινδρος χρησιμοποιεί την αρχή της "μετάδοσης ίσης πίεσης σε υγρά", επιτρέποντας μια μικρή πίεση αέρα να παράγει τη μεγάλη δύναμη που απαιτείται για την απελευθέρωση του εργαλείου στον άξονα CNC. Ο κύλινδρος αποτελείται από: κύλινδρο αέρα, 5-Way 2-Position 4N310 Selenoid Valve, Reservoir Oil και μικροδιαλέπο.

Σημειώσεις εγκατάστασης κυλίνδρου απελευθέρωσης εργαλείων

Για κατακόρυφες ατράκτους, διορθώστε τον κύλινδρο με ένα βραχίονα και εγκαταστήστε το κάθετα πάνω από το κιβώτιο του άξονα.

Για οριζόντιους άξονες, κρατήστε το κύπελλο λαδιού κάθετο και υψηλότερο από το σώμα του κυλίνδρου.

Το κύπελλο πετρελαίου πρέπει να παραμένει προς τα πάνω για να επιτρέψει στον αέρα να ξεφύγει από τον κύλινδρο.

Βήματα εγκατάστασης κυλίνδρου απελευθέρωσης εργαλείων

Απενεργοποιήστε την τροφοδοσία του μηχανήματος (πίνακα και υπουργικό συμβούλιο) και παροχή αέρα.

Αφαιρέστε το κάλυμμα του κιβωτίου ατράκτου. Αποσυνδέστε τους σωλήνες αέρα από την ηλεκτρομαγνητική βαλβίδα.

Ξεβιδώστε το πλαστικό παξιμάδι στο πηνίο της ηλεκτρομαγνητικής ενέργειας (μην αφαιρέσετε τα καλώδια εκτός αν επισημανθεί σωστά).

Αποσυνδέστε τα καλώδια από τους διακόπτες επάνω και κάτω ορίου (σημειώστε προσεκτικά).

Αφαιρέστε τον παλιό κύλινδρο.

Τοποθετήστε τον νέο κύλινδρο και διορθώστε το με βίδες.

Επανασυνδέστε τα καλώδια και τους σωλήνες αέρα. Συγουρεύομαι:

Ο διακόπτης κορυφαίου ορίου πιέζεται.

Ο διακόπτης ορίου κάτω ρυθμίζεται σωστά (για μηχανήματα με περιοδικό εργαλείων, αυτό είναι κρίσιμο για την ασφάλεια).

Μετά την εγκατάσταση, δοκιμάστε με ένα εργαλείο. Ελέγξτε την απελευθέρωση του εργαλείου και τον σφιγκτήρα. Για μηχανήματα με περιοδικό εργαλείων, αλλαγή εργαλείου δοκιμής.

Προφυλάξεις χρήσης κυλίνδρου απελευθέρωσης εργαλείων

· Ο κύλινδρος μπορεί να εγκατασταθεί κάθετα ή οριζόντια. Για οριζόντια, το κύπελλο πετρελαίου πρέπει να είναι προς τα πάνω.

· Η παροχή αέρα πρέπει να είναι καθαρή και ξηρή, πίεση τουλάχιστον 6 kgf/cm².

· Επίπεδο λαδιού στο κύπελλο: Ελάχιστο 1/5, μέγιστο 4/5.

· Ελέγξτε την τάση ηλεκτρομαγνητικής βαλβίδας 4N310 κατά τη διάρκεια της εγκατάστασης.

Συχνές ερωτήσεις

Σε τι χρησιμοποιείται το 4N310;

Το 4N310 χρησιμοποιείται για τον κύλινδρο απελευθέρωσης εργαλείων.

AC VS DC Coil;

Το AC είναι για οικιακή εξουσία. Το DC είναι άμεσο ρεύμα.

Ποιο είναι το κουμπί κάτω από την οπή σύνδεσης;

Μετατρέπει με το χέρι τη θύρα εξάτμισης.

Συμβουλές εγκατάστασης;

Καθαρίστε τους σωλήνες και τις συνδέσεις για να αποφευχθεί η είσοδος βρωμιάς στο κύκλωμα αέρα.

Ποιο είναι το μέγεθος της θύρας 4N310-08;

Είσοδος, έξοδος, εξάτμιση: G1/4 νήμα; Διάμετρος οπών εξάτμισης: 19 mm.
