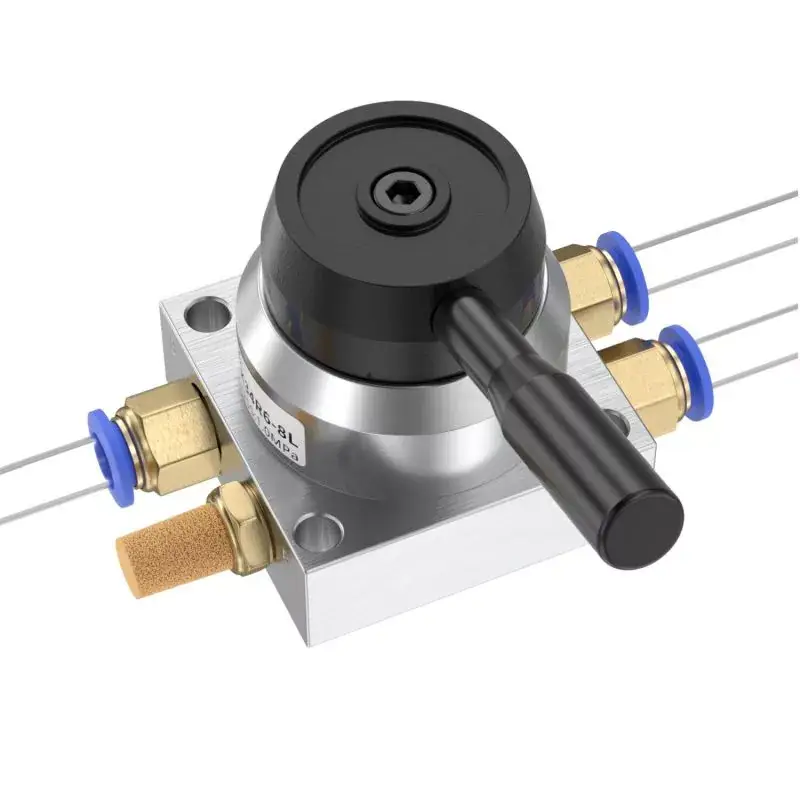

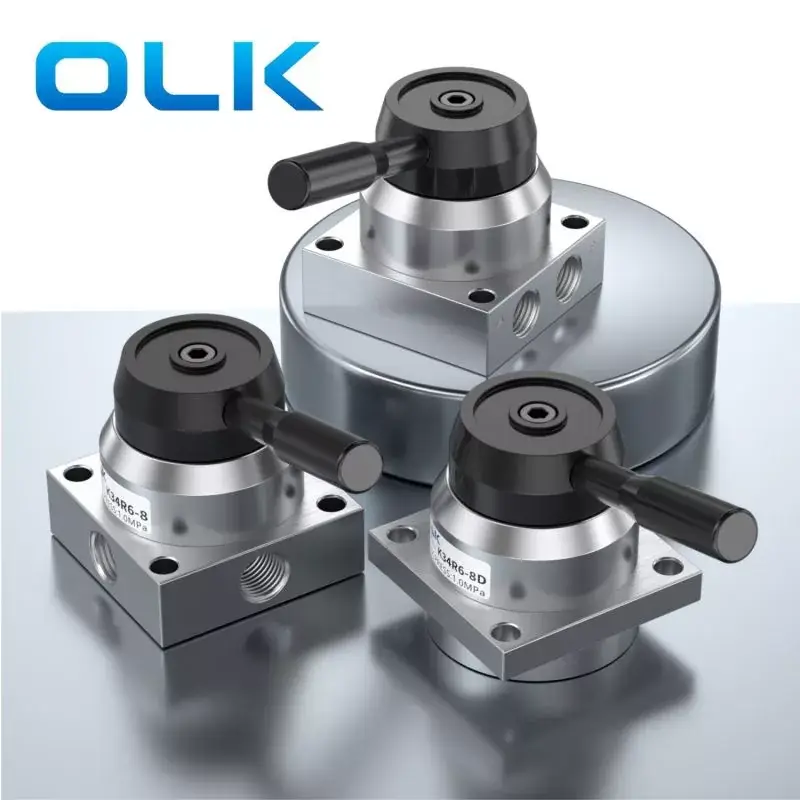

Η Ouleikai (OLK) κατασκευάζει χειροκίνητες περιστροφικές βαλβίδες K34 2 θέσεων 4 κατευθύνσεων και 3 θέσεων 4 κατευθύνσεων / κατευθυντήριες βαλβίδες ελέγχου κυλίνδρου άμεσης δράσης. Διαθέτουν σώματα βαλβίδων από κράμα αλουμινίου που είναι ανθεκτικά στη διάβρωση και ανθεκτικά στη σκουριά. Αυτά τα σώματα βαλβίδων υψηλής αντοχής μπορούν να λειτουργούν συνεχώς για 48 ώρες. Οι θυρίδες με σπείρωμα ακριβείας της βαλβίδας K34 διαθέτουν αφαιρούμενη λαβή και στο κάτω μέρος υπάρχουν οπές στερέωσης για ευκολότερη εγκατάσταση.

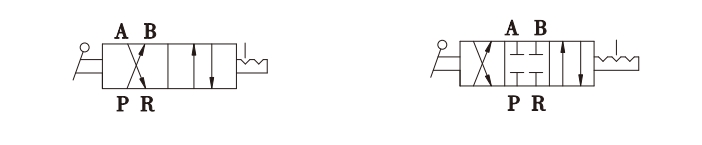

ΣΥΜΒΟΛΟ:
| Κωδικός παραγγελίας: | |||||
| K | 34 | R6 | - | 8 | L |
| Μοντέλο: | Κώδικας | Λειτουργία: |
|
Μέγεθος θύρας: | Εγκατάσταση: |
| Χειροκίνητη περιστρεφόμενη βαλβίδα χειροκίνητης σειράς K: K |
24:2 θέση 4 κατεύθυνση | R6: Έλεγχος με το χέρι |
|
8:G1/4 | Κενό: Μία τρύπα στη μία πλευρά |
|
|
34:3 θέση 4 κατεύθυνση |
|
|
|
L: Διπλή τρύπα στις απέναντι πλευρές |
|
|
|
|
|
|
Α: Τρεις τρύπες στο κάτω μέρος |
|
|
|
|
|
|
Δ: Τέσσερις τρύπες στο κάτω μέρος |
|
Μοντέλο |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Μέσο εργασίας |
Αέρας (Φιλτράρετε μέσω οθόνης φίλτρου άνω των 40μm) |
|||||
|
Λειτουργία δράσης |
Έλεγχος ΧΕΡΙΟΥ |
|||||
|
Μέγεθος θύρας |
Είσοδος=Έξοδος=PT1/4 |
|||||
|
Εύρος πίεσης |
0,15-0,8 MPa (21-114psi) |
|||||
|
Θέση |
2/4 Λιμάνι |
3/4 Λιμάνι |
2/4 Λιμάνι |
3/4 Λιμάνι |
2/4 Λιμάνι |
3/4 Λιμάνι |
|
Πίεση Woking |
‘-10-60℃ |
|||||
|
Πίεση απόδειξης |
1,5 MPa (215psi) |
|||||
|
Πνευματικές περιστροφικές βαλβίδες χειρός OLK – Σύγκριση 5 μοντέλων |
|||||||||
|
Φωτογραφία |
|
|
|
|
|
|
|
|
|
|
ΟΛΑ το μοντέλο |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Θέση |
2 Θέση 4 Τρόπος |
|
3 Θέση 4 Τρόπος |
|
3 Θέση 4 Τρόπος |
|
3 Θέση 4 Τρόπος |
|
3 Θέση 4 Τρόπος |
|
|
3 Θέση 4 Τρόπος |
|
|
|
|
|
|
|
|
|
Μέγεθος θύρας |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Χαρακτηριστικά προϊόντος |
Τοποθέτηση πάνελ |
|
Α: Τετραπλευρική διεπαφή Β: διεπαφή δύο πλευρών, με εξασθένηση ήχου στο κάτω μέρος |
|
|
|
|
|
Κενό: Μία τρύπα στη μία πλευρά L: Δύο τρύπες στις αντίθετες πλευρές; Δ: Τέσσερις τρύπα στο κάτω μέρος. |
|
|
|
|
|
|
|
|
|
|
|
|
Λαβή |
Αφαιρούμενη λαβή |
|
Αφαιρούμενη λαβή |
|
Αφαιρούμενη λαβή |
|
Μη αφαιρούμενες/ Πλαστικές λαβές |
|
Αφαιρούμενη λαβή, λαβή κατά των εγκαυμάτων |
|
|
|
|
|
|
|
|
|
|
|
|
Διαστάσεις βάσης |
Σειρά 200:62 χλστ |
|
61,3 χλστ |
|
74 χλστ |
|
74 χλστ |
|
55 χλστ |
|
|
|
|
Λαβή |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Γωνία αναστροφής |
105° |
|
Κατανάλωση ρεύματος |
≤80W (Αναμονή≤0,5W) |
|
Ρουλεμάν φορτίου |
45KG-65KG |
|
Σειρά 300:74 χλστ |
High Gloss White |
|
Ύψος Ανύψωσης |
65cm-85cm (Μπορεί να Εξοπλιστεί με Δεύτερη Ανύψωση) |
|
Απόσταση τηλεχειριστηρίου |
50 μέτρα (Ανοιχτός χώρος) |
|
Μοντέλο |
K34R6-8 |
|
|
|
||
|
Μέσο εργασίας |
Αέρας (Φιλτράρετε μέσω οθόνης φίλτρου άνω των 40μm) |
|||||
|
Λειτουργία δράσης |
Έλεγχος ΧΕΡΙΟΥ |
|||||
|
Μέγεθος θύρας |
Είσοδος=Έξοδος=PT1/4 |
|||||
|
Εύρος πίεσης |
0,15-0,8 MPa (21-114psi) |
|||||
|
Θέση |
3 θέση 4 τρόπος |
|
|
|
||
|
Πίεση Woking |
‘-10-60℃ |
|||||
|
Πίεση απόδειξης |
1,5 MPa (215psi) |
|||||
