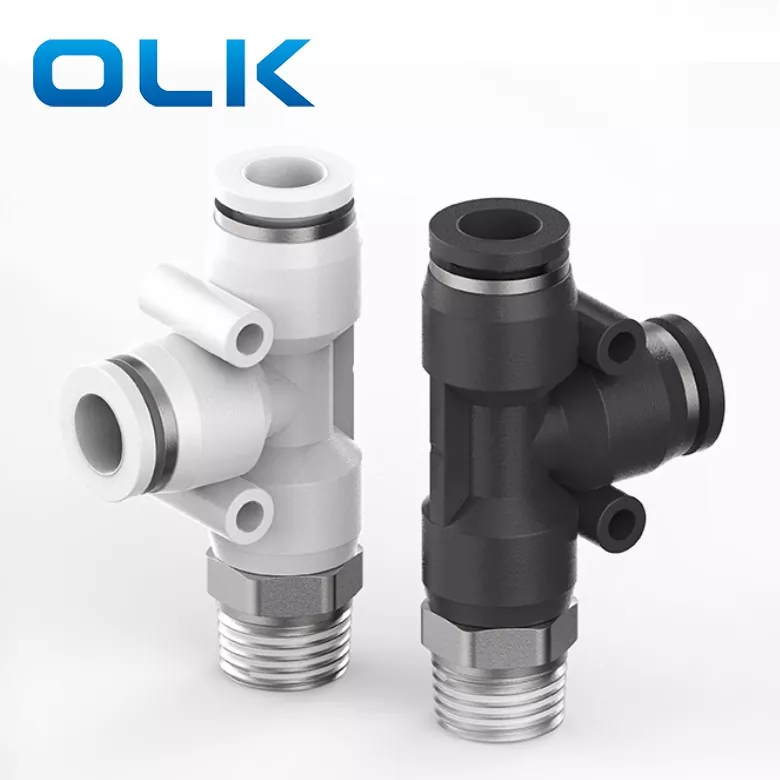

Το PD Run Tee Push στην τοποθέτηση σωλήνων είναι ένα τρισδιάστατο τερματισμό τύπου Y, σχεδιασμένο να χωρίζει μια πηγή αέρα σε δύο έξοδοι. Είναι ιδανικό για συστήματα που απαιτούν μια πνευματική σύνδεση ενός σε δύο.
Χαρακτηριστικά κλειδιού προσαρμογής PD: Σχεδιασμός σχήματος Υ για αποτελεσματική κατανομή αέρα · άκρα push-to-connect για εύκολη εγκατάσταση.
|
Κωδικός παραγγελίας |
|||
|
PD |
8 |
- |
01 |
|
Μοντέλο |
Μέγεθος σωλήνα (μετρικό) |
|
Τύπος νήματος (νήμα 55 ° ευθεία σωλήνα) |
|
Σειρά PD Series |
4: 4 χιλιοστά |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12 χιλιοστά |
|
|
|
|
14: 14 χιλιοστά |
|
|
|
|
16: 16mm |
|
|
|
Υγρό |
Αέρα/νερό (υπό όρους)/κενό |
|
Πίεση λειτουργίας |
0-1.0MPa |
|
Πίεση κενού |
-100KPA (10 Torr) |
|
Θερμοκρασία λειτουργίας |
-10-60 ℃ |
|
Υλικό |
Nylon (PA), πολυουρεθάνη (PU) |
|
Τόπος σωλήνα ίντσας |
Προσαρμογή μετρικού σωλήνα |

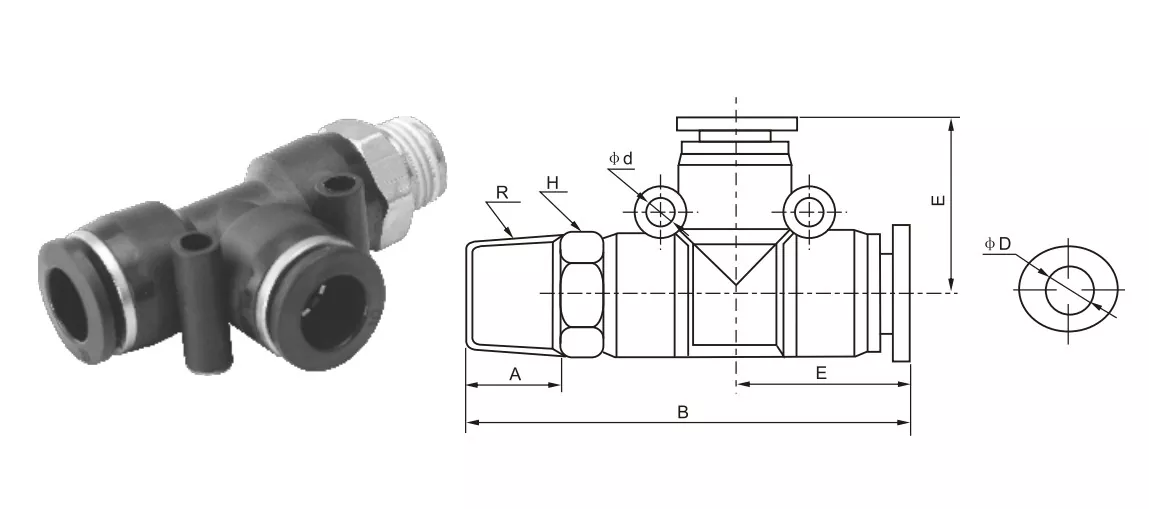

φd |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
Μ5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
Μ5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Όνομα/τύπος |
Περιγραφή δομής διασύνδεσης |
|
Εκτελέστε το TEE (PD) |
Η κύρια ροή αέρα είναι ευθεία και τα κλαδιά οδηγούνται κάθετα |
|
Branch Tee (PB) |
Δύο διεπαφές συνδέονται σε ορθές γωνίες, μία στον κλάδο του "t" |
|
Ισότιμο μπλουζάκι |
Τρεις θύρες με το ίδιο μέγεθος |
Τι σημαίνει "Tee" στο προστασία των συνδετήρων;
TEE "σημαίνει σύνδεση σχήματος Τ (TEE) με τρεις διεπαφές.
Το 'Run' αναφέρεται στο κύριο κανάλι (η κατεύθυνση της κύριας ροής αέρα είναι μια ευθεία γραμμή).
Έτσι, το "Run Tee" σημαίνει ότι το κύριο κανάλι είναι ευθεία και ένας κλάδος οδηγείται κάθετα στη μέση.
