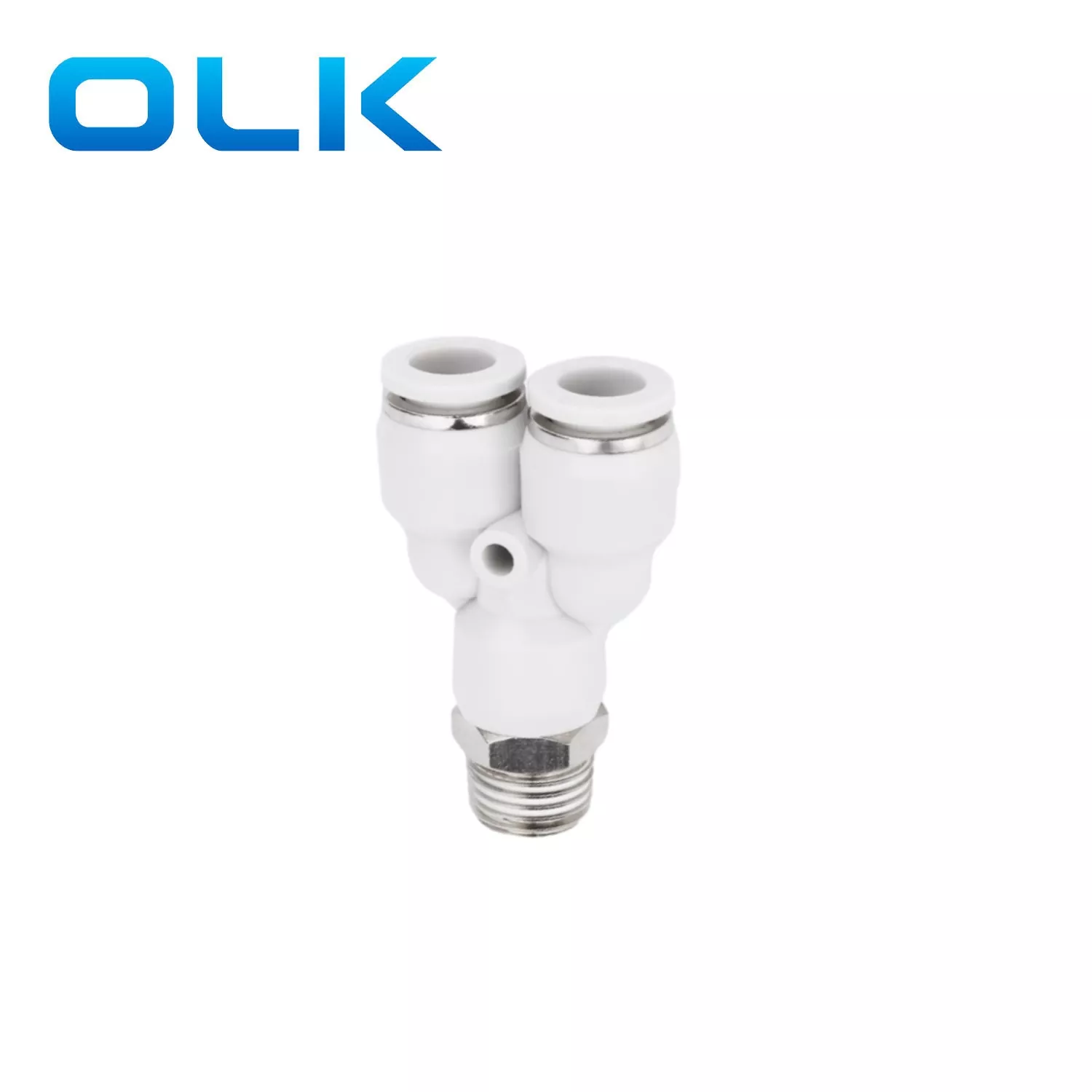

Ρύθμιση σωλήνων τύπου PX Y Push-in

Κωδικός παραγγελίας

PX

8

--

01

Μοντέλο

Μέγεθος σωλήνα (μετρική)

Τύπος νήματος (55° ευθύ νήμα σωλήνα)

Εξάρτημα σειράς PX

4:4 mm

01: G1/8

6:6 mm

02: G1/4

8:8 mm

03: G3/8

10:10 χλστ

04:G1/2

12:12 mm

14:14 χλστ

16:16 χλστ

Υγρό

Αέρας/νερό (υπό συνθήκες)/κενό

Πίεση λειτουργίας

0-1,0Mpa

Πίεση κενού

-100 Kpa (10 Torr)

Θερμοκρασία λειτουργίας

-10-60℃

Υλικό

ΝΑΥΛΟΝ (PA), Πολυουρεθάνη (PU)

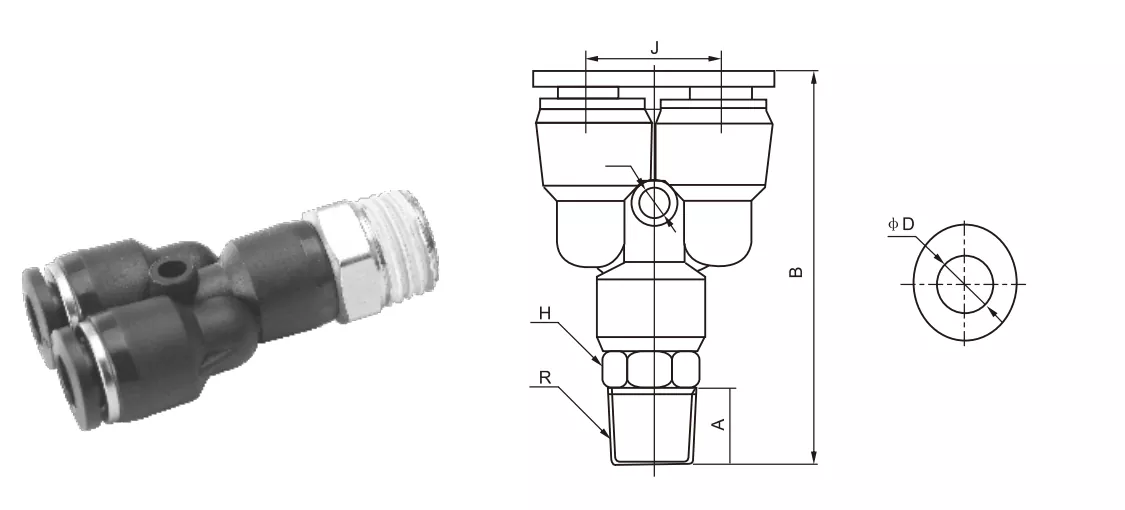

Εξάρτημα σωλήνα ίντσας

Μετρική τοποθέτηση σωλήνων

φD

R

A

B

E

J

φd

PX5/32-M5

PX4-M5

4

Μ5

4.5

42.5

10

10.8

2.5

ΠΧ5/32-01

PX4-01

4

R1/8

7

43

10

10.8

2.5

ΠΧ5/32-02

PX4-02

4

R1/4

9

44

14

10.8

3

PX1/4-M5

PX6-M5

6

Μ5

4.5

41.5

12

13.4

3.5

ΠΧ1/4-01

PX6-01

6

R1/8

6.5

46

12

13.4

3.5

ΠΧ1/4-02

PX6-02

6

R1/4

9

48.5

14

13.4

3.5

ΠΧ1/4-03

PX6-03

6

R3/8

10

49

17

13.4

3.5

ΠΧ1/4-04

PX6-04

6

R1/2

10

51

21

13.4

3.5

ΠΧ5/16-01

PX8-01

8

R1/8

8

51

14

15.8

4

ΠΧ5/16-02

PX8-02

8

R1/4

10

52.5

14

15.8

4

ΠΧ5/16-03

PX8-03

8

R3/8

10

53.5

17

15.8

4

ΠΧ5/16-04

PX8-04

8

R1/2

11

55

21

15.8

4

PX3/8-01

PX10-01

10

R1/8

8

56.5

17

19

4

ΠΧ3/8-02

PX10-02

10

R1/4

10

58

17

19

4

ΠΧ3/8-03

PX10-03

10

R3/8

10

58

17

19

4

ΠΧ3/8-04

PX10-04

10

R1/2

11

59

21

19

4

ΠΧ1/2-01

PX12-01

12

R1/8

8

62

19

21.5

4

ΠΧ1/2-02

PX12-02

12

R1/4

10

70

19

21.5

4.5

ΠΧ1/2-03

PX12-03

12

R3/8

10

70

19

21.5

4.5

ΠΧ1/2-04

PX12-04

12

R1/2

11

65

21

21.5

4

PX16-03

16

R3/8

11

PX16-04

16

R1/2

12

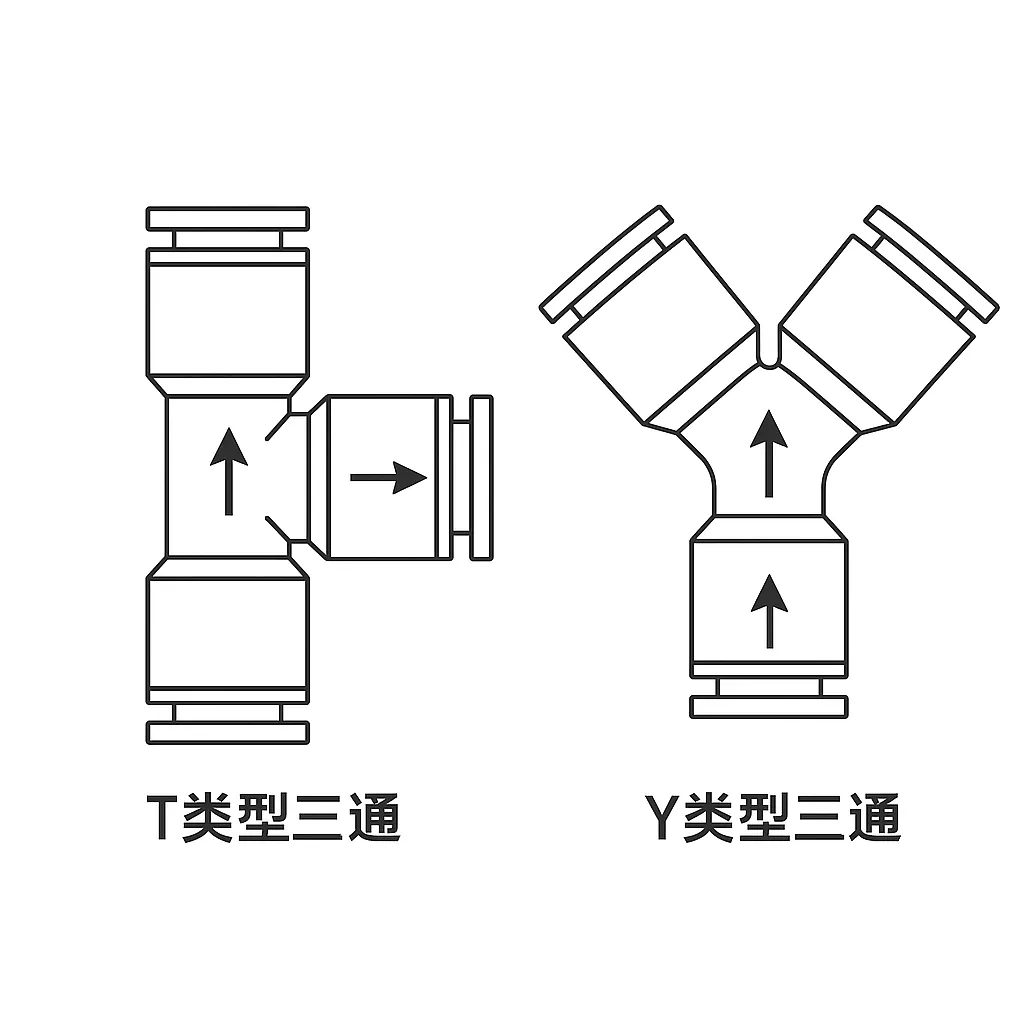

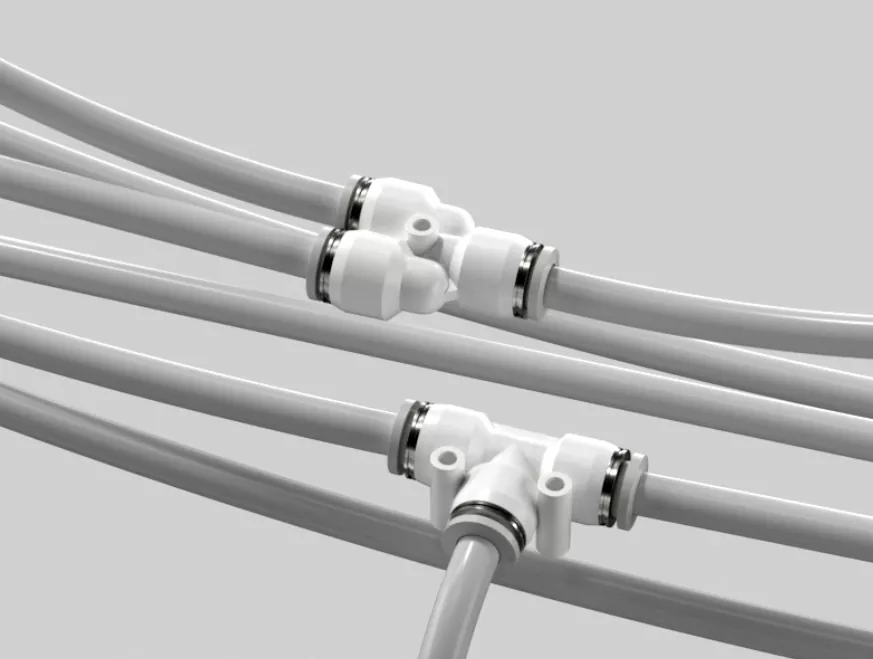

Οι ομοιότητες και οι διαφορές μεταξύ της τοποθέτησης σωλήνων Push-in σε σχήμα Τ και Υ:

Εφαρμογή μπλουζιού (PB, PD)

Η τριπλή πνευματική προσαρμογή όπως η δομή "T" και τέμνονται υπό γωνία 90 °

Y Fitting (PX )

Τριπλή εφαρμογή, όπως η δομή "Y" και ομαλή κατεύθυνση ροής, πιο κατάλληλη ροή στο μπροστινό μέρος

Σε σύγκριση με το πνευματικό εξάρτημα σχήματος Τ, η ροή του συνδετήρα τύπου Y είναι πιο ομαλή και έχει μικρότερη αντίσταση
