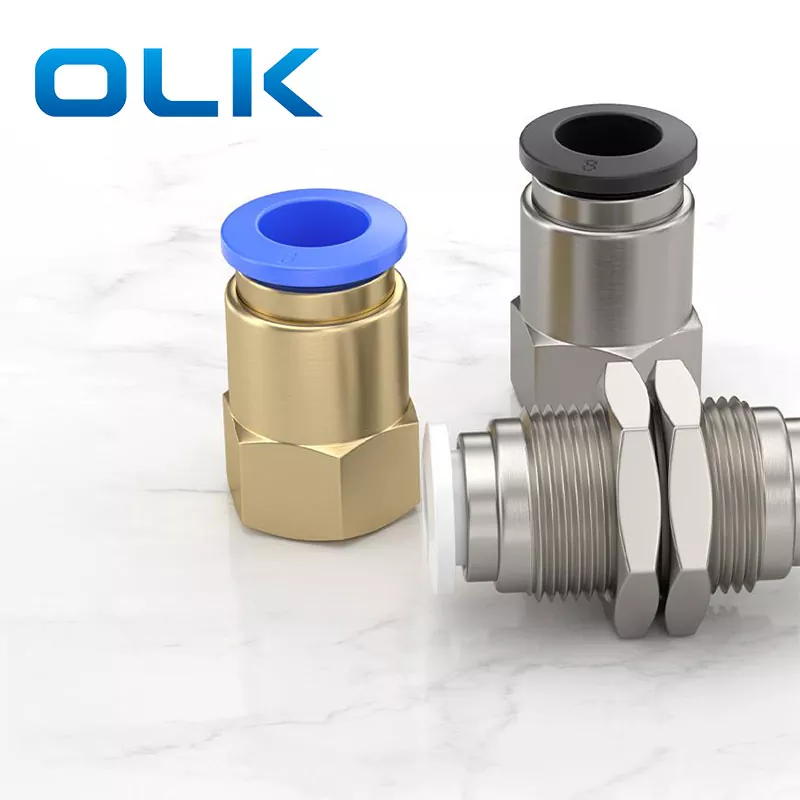

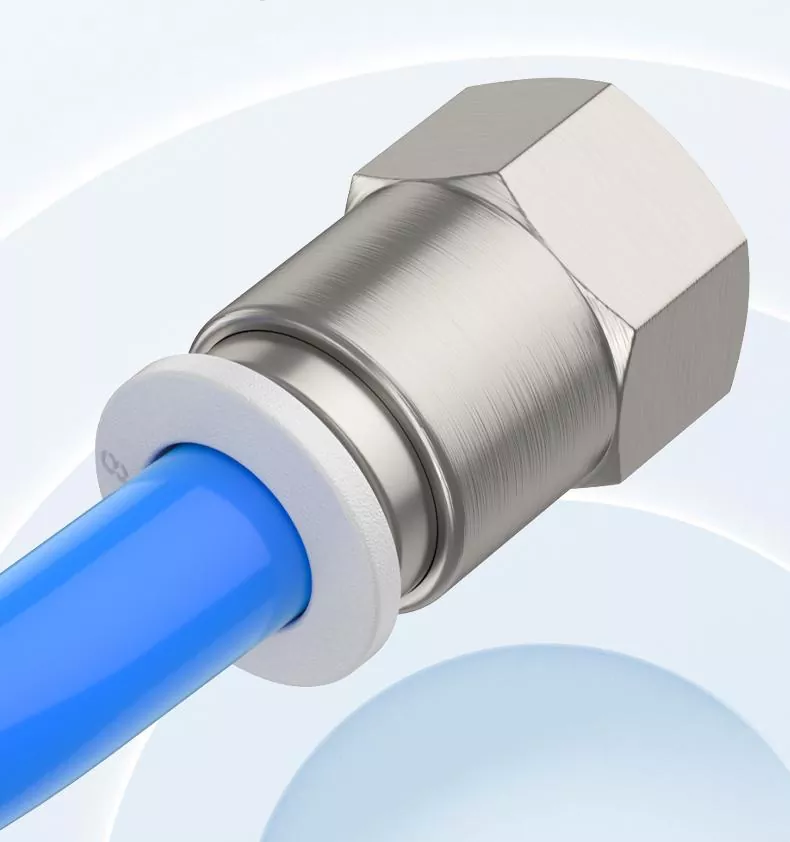

PCF θηλυκό ίσιο ώθηση σε σωλήνα

Κωδικός παραγγελίας

PCF

8

--

01

Μοντέλο

Μέγεθος σωλήνα (μετρική)

Τύπος νήματος (55° ευθύ νήμα σωλήνα)

Εξάρτημα σειράς PCF

4:4 mm

01: G1/8

6:6 mm

02: G1/4

8:8 mm

03: G3/8

10:10 χλστ

04:G1/2

12:12 mm

14:14 χλστ

16:16 χλστ

Υγρό

Αέρας/νερό (υπό συνθήκες)/κενό

Πίεση λειτουργίας

0-1,0Mpa

Πίεση κενού

-100 Kpa (10 Torr)

Θερμοκρασία λειτουργίας

-10-60℃

Υλικό

ΝΑΥΛΟΝ (PA), Πολυουρεθάνη (PU)

Εξάρτημα σωλήνα ίντσας

Μετρική τοποθέτηση σωλήνων

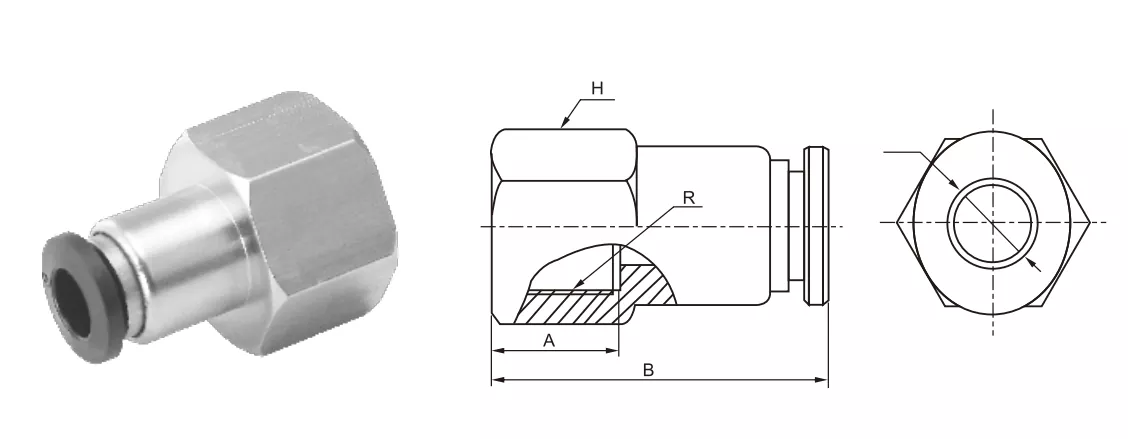

φD

R

A

B

H

PCF5/32-M5

PCF4-M5

4

Μ5

6.5

24.4

10

PCF5/32-01

PCF4-01

4

R1/8

9

26.6

10

PCF5/32-02

PCF4-02

4

R1/4

11

28.8

15

PCF1/4-M5

PCF6-M5

6

Μ5

6.5

24

12

PCF1/4-01

PCF6-01

6

R1/8

9

28

12

PCF1/4-02

PCF6-02

6

R1/4

11

30

15

PCF1/4-03

PCF6-03

6

R3/8

12

30.5

19

PCF1/4-04

PCF6-04

6

R1/2

12.5

31.5

24

PCF5/16-01

PCF8-01

8

R1/8

9

28.5

14

PCF5/16-02

PCF8-02

8

R1/4

11

30.5

15

PCF5/16-03

PCF8-03

8

R3/8

12

31

19

PCF5/16-04

PCF8-04

8

R1/2

12.5

32.5

24

PCF3/8-01

PCF10-01

10

R1/8

9

32.4

17

PCF3/8-02

PCF10-02

10

R1/4

11

34

17

PCF3/8-03

PCF10-03

10

R3/8

12

34

19

PCF3/8-04

PCF10-04

10

R1/2

12.5

35

24

PCF1/2-01

PCF12-01

12

R1/8

9

35

19

PCF1/2-02

PCF12-02

12

R1/4

11

35

19

PCF1/2-03

PCF12-03

12

R3/8

12

35

19

PCF1/2-04

PCF12-04

12

R1/2

12.5

36.5

24

PCF16-03

16

R3/8

16.5

46.4

24

PCF16-04

16

R1/2

18

48.4

32

Η/Υ

PCF

Τύπος

Υποδοχή ώθησης

Υποστήριξη τύπου νήματος

BSPT / NPT / Μετρική

Νήμα

Αρσενικός

Θηλυκός

Εγκατάσταση

Βιδώστε οπές με σπείρωμα ή άκρα κυλίνδρου και άλλου εξοπλισμού

Βιδώστε τον κύλινδρο ή τον σύνδεσμο με εξωτερικό σπείρωμα

Εφαρμογή

Το πιο κοινό μοντέλο γενικής χρήσης, προτιμάται, εξοπλισμένο με εσωτερικό εξοπλισμό σπειρωμάτων

Χρησιμοποιείται για σύνδεση με εξωτερικά εξαρτήματα με σπείρωμα ή σε καταστάσεις με υψηλές απαιτήσεις χώρου

Τοποθετείται στον κύλινδρο ή στο σώμα της βαλβίδας (ο κύλινδρος έχει εσωτερικά σπειρώματα), το άκρο με σπείρωμα συνδέεται με τον εξοπλισμό και ο εύκαμπτος σωλήνας εισάγεται για χρήση

Συνδέστε την έξοδο αέρα της βαλβίδας ελέγχου ή της ηλεκτρομαγνητικής βαλβίδας (με εξωτερικό σπείρωμα) και στερεώστε τη συσκευή με εσωτερικό σπείρωμα και τοποθετήστε έναν εύκαμπτο σωλήνα στο άλλο άκρο

Απαιτεί ισχυρότερη δύναμη ασφάλισης ή υψηλότερες απαιτήσεις στεγανοποίησης, που χρησιμοποιούνται συχνά σε συνδυασμό με στεγανωτικό σπειρώματος ή δακτύλιο Ο

Λόγω περιορισμένου χώρου, μόνο εσωτερικά σπειρώματα μπορούν να χρησιμοποιηθούν για σύνδεση. Μπορεί να μειώσει το συνολικό μήκος της άρθρωσης
