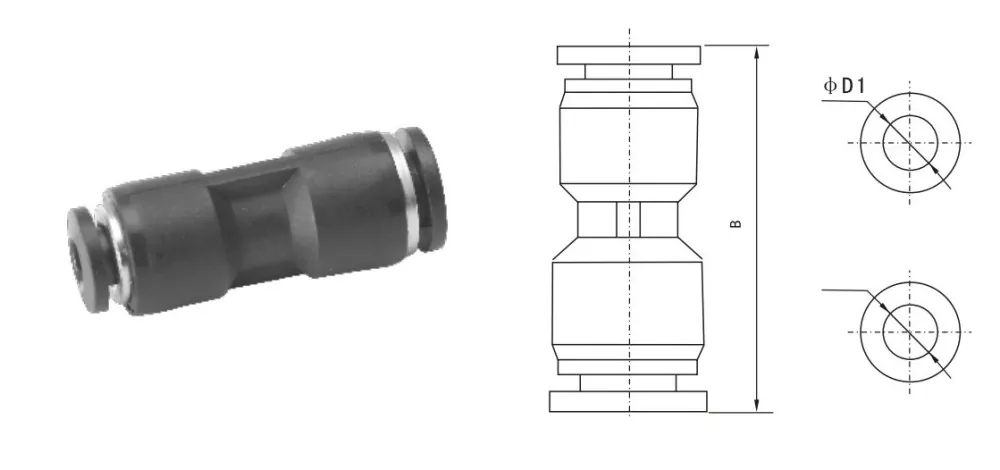

OLK Brand PG Reducer Union Η ευθεία ώθηση στην τοποθέτηση σωλήνων χρησιμοποιείται για τη σύνδεση σωλήνων αέρα με διαφορετικές διαμέτρους, όπως 6mm έως 4mm. Είναι κατάλληλο για στενούς χώρους ή όταν απαιτείται μετάβαση μεγέθους.

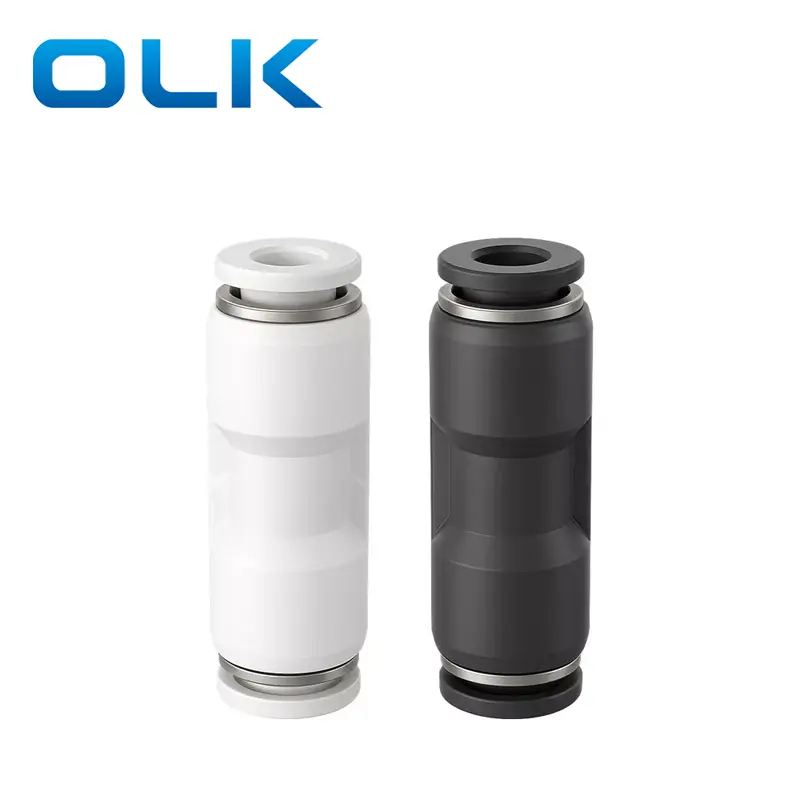

Ο σύνδεσμος είναι διαθέσιμος σε τρία χρώματα: μπλε, λευκό και μαύρο.
|
Κωδικός παραγγελίας |
|||
|
Σελίδα PG |
8 |
- |
01 |
|
Μοντέλο |
Μέγεθος σωλήνα (μετρικό) |
|
Μέγεθος σωλήνα (μετρικό) |
|
Σειρά PG Series |
4: 4 χιλιοστά |
|
4: 4 χιλιοστά |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12 χιλιοστά |
|
12: 12 χιλιοστά |
|
|
14: 14 χιλιοστά |
|
14: 14 χιλιοστά |
|
|
16: 16mm |
|
16: 16mm |
|
Υγρό |
Αέρα/νερό (υπό όρους)/κενό |
|
Πίεση λειτουργίας |
0-1.0MPa |
|
Πίεση κενού |
-100KPA (10 Torr) |
|
Θερμοκρασία λειτουργίας |
-10-60 ℃ |
|
Υλικό |
Nylon (PA), πολυουρεθάνη (PU) |
|
Τόπος σωλήνα ίντσας |
Προσαρμογή metrictube |
φD1 |
φD2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Κοινή αναφορά μετατροπής μεγέθους Imperial νήματος |
||
|
Αυτοκρατορικό μέγεθος |
Περίπου. Μετρικό (mm) |
Φόρμουλα μετατροπής |
|
1/8 |
3,2 χιλιοστά |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3,97 χιλιοστά |
5 ÷ 32 × 25.4 = 3,97 |
|
1/4 |
6.35 χιλιοστά |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7,94 χιλιοστά |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9,53 χιλιοστά |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12,7 χιλιοστά |
1 ÷ 2 × 25.4 = 12.7 |
Η διαφορά μεταξύ των εξαρτημάτων PU και των εξαρτημάτων PG;
Το PU συνδέει τον ίδιο σωλήνα αέρα και στις δύο πλευρές, η PG συνδέει τον εύκαμπτο σωλήνα με διαφορετικές διαμέτρους και στις δύο πλευρές
