Brand:
OLKColor:
Black,White,BlueType:

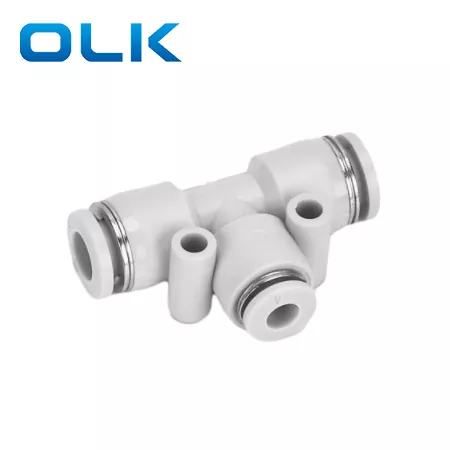

Reducer T Type/ Tee Type UnionΗ σειρά PEG είναι ένα Reducer Tee Union Fitting, με D1 μεγαλύτερο από D2, σχεδιασμένο για τη σύνδεση κύριων και διακλαδώσεων σωλήνων διαφορετικών διαμέτρων. Το εξάρτημα σύνδεσης Reducer Tee PEG έρχεται με μια μικρή οπή στερέωσης για εύκολη και ασφαλή εγκατάσταση σε εξοπλισμό ή πάνελ, εξοικονομώντας χώρο εγκατάστασης.
D1＞D2, κατάλληλο για συνδέσεις διαφορετικού μεγέθους σωλήνων
Ενσωματωμένη μικρή οπή στερέωσης για γρήγορη στερέωση
Εύκολος σχεδιασμός push-in & pull-out για γρήγορη εγκατάσταση
Χρησιμοποιείται ευρέως σε πνευματικά συστήματα και εξοπλισμό αυτοματισμού
|
ΠΑΣΣΑΛΟΣ |
8 |
-- |
6 |
|
Μοντέλο |
Μέγεθος σωλήνα (μετρική) |
|
Μέγεθος σωλήνα (μετρική) |
|
Εξάρτημα σειράς PEG |
4:4 mm |
|
4:4 mm |
|
|
6:6 mm |
|
6:6 mm |
|
|
8:8 mm |
|
8:8 mm |
|
|
10:10 χλστ |
|
10:10 χλστ |
|
|
12:12 mm |
|
12:12 mm |
|
|
14:14 χλστ |
|
14:14 χλστ |
|
|
16:16 χλστ |
|
16:16 χλστ |
|
Υγρό |
Αέρας/νερό (υπό συνθήκες)/κενό |
|
Πίεση λειτουργίας |
0-1,0Mpa |
|
Πίεση κενού |
-100 Kpa (10 Torr) |
|
Θερμοκρασία λειτουργίας |
-10-60℃ |
|
Υλικό |
ΝΑΥΛΟΝ (PA), Πολυουρεθάνη (PU) |

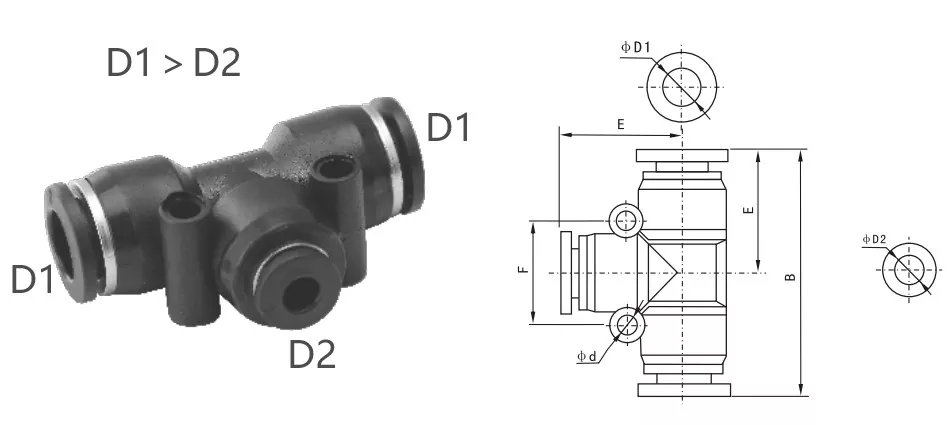

Συναρμολόγηση μπλουζάκι με μειωτήρα PEG Παράμετροι διάστασης περίγραμμα
|
Σωλήνας ίντσας |
Μετρικός σωλήνας |
ϕD1 |
ϕD2 |
B (mm) |
E (mm) |
F (mm) |
ϕd (mm) |
|
ΠΕΝ1/4-5/32 |
ΠΕΝ6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
ΠΕΝ5/16-1/4 |
ΠΕΝ8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
ΠΕΝ3/8-5/16 |
ΠΕΝ10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
ΠΕΝ1/2-3/8 |
PEN12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
ΠΕΝ16-12 |
ΠΕΝ16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
ΠΕΝ5/16-5/32 |
ΠΕΝ8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
ΠΕΝ3/8-1/4 |
PEN10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
ΠΕΝ1/2-5/16 |
ΠΕΝ12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Τι είναι διαφορετικό στη συναρμολόγηση PE και στην τοποθέτηση PEG;
Συναρμολόγηση PE (Equal Tee Union): Και οι τρεις σωλήνες έχουν την ίδια εξωτερική διάμετρο, κατάλληλοι για τη σύνδεση τριών πνευματικών σωλήνων του ίδιου μεγέθους.
Εφαρμογή PEG (Reducer Tee Union): Οι δύο πλευρικοί σωλήνες είναι μεγαλύτεροι από τον κεντρικό σωλήνα, σχεδιασμένοι για τη σύνδεση διαφορετικών μεγεθών σωλήνων.
