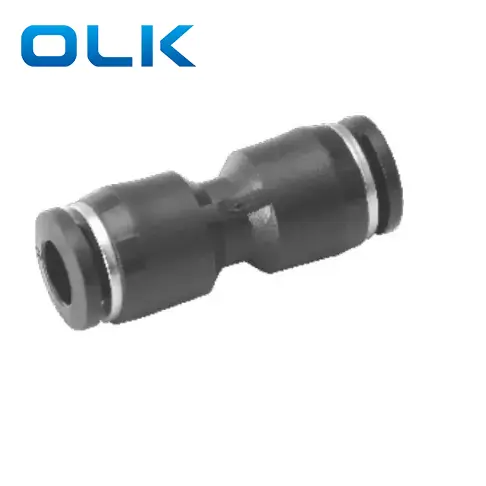

Η PU Union Straight Push στην τοποθέτηση σωλήνων είναι ο σχεδιασμός σύνδεσης push-to-connect για χρήση με σωλήνες PU (πολυουρεθάνης) σε πνευματικά συστήματα.
Προσφέρουν γρήγορη εγκατάσταση, ισχυρή σφράγιση και εύκολη αποσυναρμολόγηση, καθιστώντας τα ιδανικά για εργαλεία αέρα, κυλίνδρους και εξοπλισμό αυτοματισμού.
Διατίθεται σε διάφορους τύπους όπως ευθεία, αγκώνα, τσάι και διάφραγμα, με διαφορετικά μεγέθη νήματος που ταιριάζουν σε ένα ευρύ φάσμα εφαρμογών.
|
Κωδικός παραγγελίας |
|||
|
Πύργος |
8 |
- |
01 |
|
Μοντέλο |
Μέγεθος σωλήνα (μετρικό) |
|
Μέγεθος σωλήνα (μετρικό) |
|
Τοποθέτηση σειράς PU |
4: 4 χιλιοστά |
|
4: 4 χιλιοστά |
|
|
6: 6mm |
|
6: 6mm |
|
|
8: 8mm |
|
8: 8mm |
|
|
10: 10mm |
|
10: 10mm |
|
|
12: 12 χιλιοστά |
|
12: 12 χιλιοστά |
|
|
14: 14 χιλιοστά |
|
14: 14 χιλιοστά |
|
|
16: 16mm |
|
16: 16mm |
|
Υγρό |
Αέρα/νερό (υπό όρους)/κενό |
|
Πίεση λειτουργίας |
0-1.0MPa |
|
Πίεση κενού |
-100KPA (10 Torr) |
|
Θερμοκρασία λειτουργίας |
-10-60 ℃ |
|
Υλικό |
Nylon (PA), πολυουρεθάνη (PU) |
|

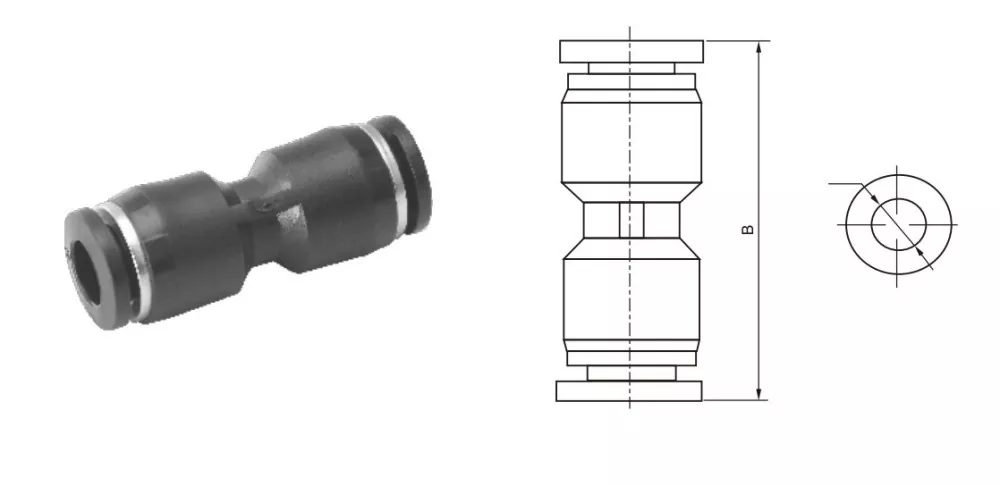

Τόπος σωλήνα ίντσας |
Προσαρμογή μετρικού σωλήνα |
φD1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
PU-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
PU3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
Κοινή αναφορά μετατροπής μεγέθους Imperial νήματος |
||
|
Αυτοκρατορικό μέγεθος |
Περίπου. Μετρικό (mm) |
Φόρμουλα μετατροπής |
|
1/8 |
3,2 χιλιοστά |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3,97 χιλιοστά |
5 ÷ 32 × 25.4 = 3,97 |
|
1/4 |
6.35 χιλιοστά |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7,94 χιλιοστά |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9,53 χιλιοστά |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12,7 χιλιοστά |
1 ÷ 2 × 25.4 = 12.7 |
Η διαφορά μεταξύ των εξαρτημάτων PU και των εξαρτημάτων PG;
Το PU συνδέει τον ίδιο σωλήνα αέρα και στις δύο πλευρές, η PG συνδέει τον εύκαμπτο σωλήνα με διαφορετικές διαμέτρους και στις δύο πλευρές
